FU-LT Đồng hồ đo lưu lượng siêu âm tích hợp kiểu nhẹ

Được sản xuất tại Đài Loan, dòng lưu lượng kế siêu âm kẹp ngoài FU-LT được thiết kế cho ống có đường kính nhỏ hơn 1 inch. Sử dụng nguyên lý đo không tiếp xúc, không cần cắt ống, không cần gel ghép nối, không gây tổn thất áp suất và không làm ô nhiễm chất lỏng, phù hợp với nhiều loại hóa chất và môi trường khắc nghiệt.

Kích thước ống áp dụng:	1/4" ~ 1" (DN8 ~ DN25)
Nhiệt độ chất lỏng:	0 ~ 85°C (Không có băng trên bề mặt ống)
Chất lỏng áp dụng:	Các loại chất lỏng không chứa tạp chất hoặc bọt khí
Độ chính xác đo:	±3.0% O.R (10% ~ 100% F.S.) ±0.3% F.S. (0% ~ 10% F.S.)
Cấp bảo vệ:	IP66
Nguồn điện:	DC 24V
Mô-đun hiển thị:	Đèn nền ba màu + LCD 3 dòng 16 ký tự
Đầu vào / Đầu ra:	Ngõ ra analog (tự cấp điện 10-bit 4–20mA)
	Modbus RTU RS485
	Ngõ ra NPN

Tải tệp

Yêu cầu báo giá ngay

Lưu lượng kế siêu âm kẹp ngoài

Lưu lượng kế siêu âm kẹp ngoài đo lường không tiếp xúc thông qua các cảm biến gắn ở hai bên đường ống. Quá trình lắp đặt không cần cắt ống hoặc gián đoạn dòng chảy của chất lỏng. Thiết kế không xâm nhập giúp tránh ô nhiễm chất lỏng. Thiết bị đặc biệt phù hợp cho các ứng dụng trong ngành bán dẫn, điện tử và hóa chất, nơi chất lỏng có giá trị cao và đường kính ống nhỏ, chẳng hạn như nước siêu tinh khiết trong quy trình bán dẫn, hóa chất ăn mòn trong sản xuất PCB, và giám sát lượng nước thải vi lượng trong hệ thống xử lý nước.

Nguyên lý đo của lưu lượng kế siêu âm ToF (Time of Flight)

Lưu lượng kế siêu âm FU-LT sử dụng công nghệ EchoSense dựa trên nguyên lý Time of Flight, đo sự chênh lệch thời gian truyền sóng siêu âm theo chiều xuôi và ngược dòng để tính vận tốc dòng chảy, sau đó kết hợp với diện tích ống để xác định lưu lượng. Tìm hiểu thêm: Công thức tính lưu lượng

Thiết kế dễ lắp đặt

Phù hợp với nhiều loại chất lỏng, vật liệu ống và kích thước ống

Lưu lượng kế siêu âm EchoSense phù hợp với nhiều loại chất lỏng, từ nước, dầu đến các hóa chất khác nhau. Thiết bị tương thích với nhiều vật liệu ống như thép không gỉ, PVC, PP, PVDF và hỗ trợ kích thước ống từ 1/4" đến 1".

Thiết kế siêu nhỏ gọn – Lựa chọn lý tưởng cho ứng dụng chính xác

Dòng đồng hồ đo lưu lượng siêu âm FU-LT được thiết kế cho các ứng dụng có không gian lắp đặt hạn chế và đường ống nhỏ, với kích thước rất gọn. Chiều dài tổng thể khoảng 10,5 cm, trọng lượng 0,3~0,5 kg. Dù trong cơ khí chính xác, thiết bị công nghiệp hẹp hay hệ thống phức tạp, FU-LT vẫn vận hành ổn định, đo lưu lượng chính xác và hiệu quả, đáp ứng các yêu cầu khắt khe của ngành bán dẫn, hóa chất điện tử và sản xuất chính xác.

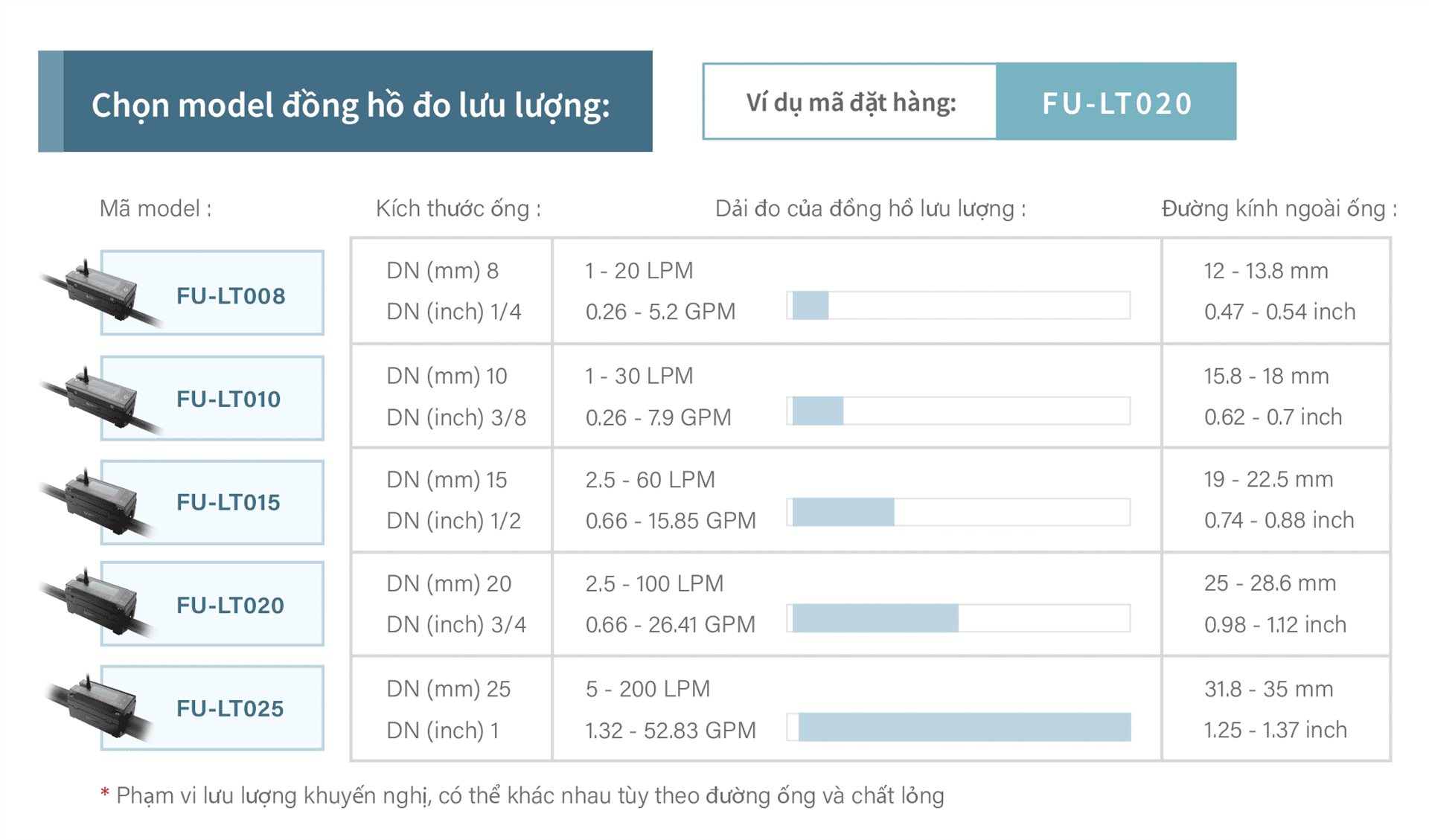

Dòng đồng hồ đo lưu lượng siêu âm FU-LT hỗ trợ đường ống từ 1/4" đến 1". Đường ống 1/2"–3" vui lòng tham khảo: Dòng đồng hồ đo lưu lượng siêu âm FU-ES Đường ống 2"–16" vui lòng tham khảo: Dòng đồng hồ đo lưu lượng siêu âm FU-TX

Vật liệu bền, chống ăn mòn – Thích ứng môi trường khắc nghiệt

FU-LT có thân bằng thép không gỉ phủ Teflon®, chống ăn mòn, chống bám dính, cách điện và ma sát thấp. Lớp phủ chịu được sương muối, hơi dầu và chất tẩy rửa công nghiệp mà không bong tróc hay xuống cấp. Không chứa kim loại nặng, phát thải VOC thấp, thân thiện môi trường, phù hợp cho môi trường hóa chất, ngoài trời hoặc sản xuất thực phẩm đòi hỏi chống ăn mòn và vệ sinh cao.

Tiết kiệm thời gian & chi phí: Không cần keo ghép nối

Lưu lượng kế siêu âm truyền thống dùng keo ghép nối để truyền tín hiệu, quy trình bôi phức tạp, phải bổ sung định kỳ và dễ bị bẩn, khô, xê dịch, ảnh hưởng độ chính xác. FU-LT sử dụng đệm cao su bền độc quyền của LORRIC thay thế hoàn toàn, lắp đặt nhanh, sạch, không ô nhiễm, đảm bảo truyền tín hiệu ổn định lâu dài và giảm thời gian bảo trì cùng chi phí vật tư tiêu hao.

Cài đặt theo hướng dẫn, nâng cao hiệu quả vận hành

FU-LT tích hợp sẵn cơ sở dữ liệu các tiêu chuẩn và vật liệu ống phổ biến. Khi khởi động, người dùng chỉ cần chọn vật liệu, kích thước và độ dày ống theo hướng dẫn mà không phải nhập các thông số phức tạp. Quy trình cài đặt được đơn giản hóa, giúp người dùng nhanh chóng hoàn tất lắp đặt và khởi động, đồng thời giảm đáng kể sai sót và thời gian thao tác.

100% Kiểm tra trước khi xuất xưởng, Đồng hồ đo lưu lượng có khả năng truy xuất

Tại LORRIC, chúng tôi áp dụng cơ chế kiểm tra kép để đảm bảo độ chính xác và khả năng truy xuất của từng đồng hồ đo lưu lượng. Các đồng hồ tham chiếu được hiệu chuẩn bởi phòng thí nghiệm chứng nhận bên thứ ba, và mỗi sản phẩm đều được hiệu chuẩn riêng tại phòng thí nghiệm nội bộ trước khi xuất xưởng. Khách hàng có thể chọn giấy chứng nhận xuất xưởng miễn phí hoặc báo cáo thử nghiệm chi tiết có phí.

Thông số kỹ thuật

		FU-LT008	FU-LT010	FU-LT015	FU-LT020	FU-LT025
Phương thức lắp đặt		Kẹp ngoài (Clamp-on)
Kích thước danh nghĩa (DN / Inch)		DN8 (1/4")	DN10 (3/8")	DN15 (1/2")	DN20 (3/4")	DN25 (1")
Đường kính ngoài áp dụng
	mm	12 - 13.8	15.8 - 18	19 - 22.5	25 - 28.6	31.8 - 35
	inch	0.47-0.54	0.61-0.7	0.74-0.88	0.98-1.12	1.25-1.37
Vật liệu ống áp dụng		Ống kim loại, ống nhựa (UPVC, PPH, PVDF, PFA, PTFE)
Chất lỏng áp dụng		Nhiều loại chất lỏng (không chứa nhiều hạt rắn hoặc bọt khí)
Nhiệt độ chất lỏng		0 ～ 85℃ (bề mặt ống không bị đóng băng)
Phạm vi vận tốc dòng *		Khuyến nghị: ±0.3 ～ 6.0 m/s, Đo được: ±0.1 ～ 0.8 m/s

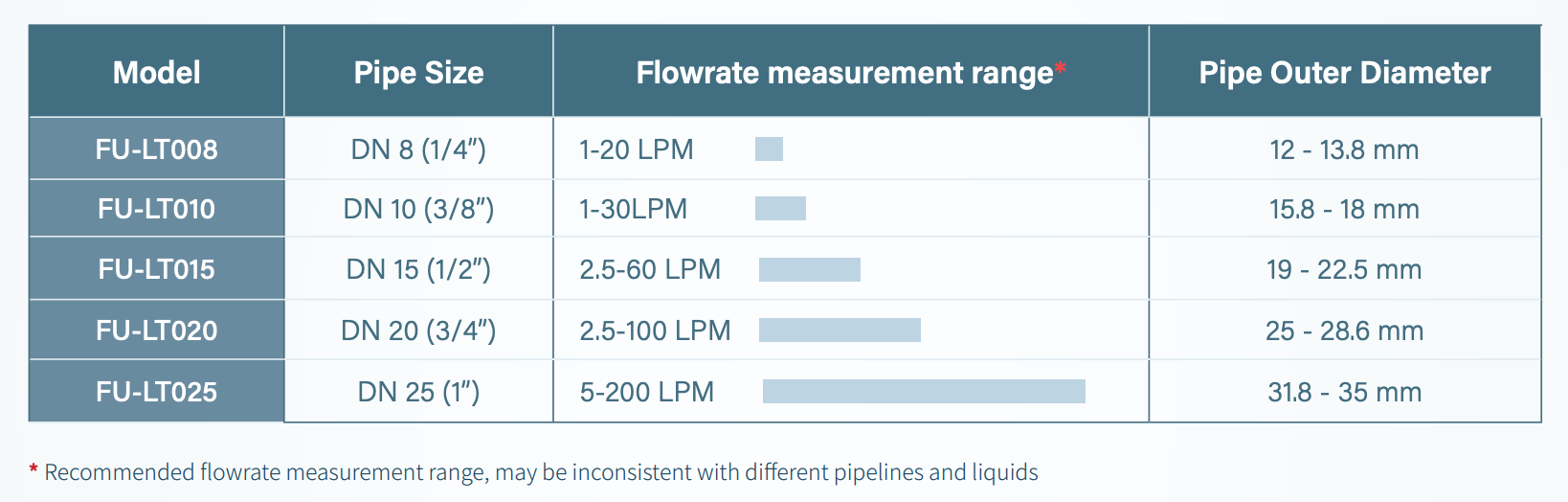

Phạm vi lưu lượng
	LPM	1-20	1-30	2.5-60	2.5-100	5-200
	GPM	0.26-5.28	0.26-7.92	0.66-15.85	0.66-26.41	1.32-52.83
Ngôn ngữ hỗ trợ		Tiếng Anh, Tiếng Trung Phồn thể / Giản thể (có thể tùy chỉnh khác)
Đơn vị đo		Hệ mét – Mét, mét khối, lít / Giờ – Phút, giờ, ngày / Hệ Anh – Feet, feet khối, gallon Anh, gallon Mỹ
Loại màn hình		LCD 3 dòng 16 ký tự, đèn nền 3 màu
Tần suất cập nhật		0.5 giây, 1 giây
Độ chính xác		±3.0% F.S. (10%～100% F.S.), ±0.3% F.S. (0%～10% F.S.)**
Độ phân giải hiển thị		Tối đa 0.0001 (chi tiết nhất)
Nguồn điện		DC 24V
Kết nối nguồn / I/O		Đầu nối nhanh 6 chân (kèm cáp tín hiệu 2m)
Ngõ vào / Ngõ ra		Ngõ ra analog 10-bit 4-20mA / Modbus RTU RS485 / Ngõ ra NPN
Dòng tiêu thụ		200mA@24V khi hoạt động ổn định (không bao gồm dòng giao tiếp)
Bảo vệ mạch		Bảo vệ ngược cực, chống sét
Cấp bảo vệ		IP66***
Nhiệt độ môi trường		-10 ～ 60℃ (không đóng băng)
Độ ẩm tương đối		35 ～ 85%RH (không ngưng tụ)
Thành phần cấu tạo (theo trọng lượng)		Nhựa (PPS+GF, PC+GF, PA66+GF, PET, PMMA, Nylon): 54.7% Kim loại (Inox 304 / Thép không gỉ 304): 38.9% Linh kiện điện tử: 5.2%
Trọng lượng (kèm nắp bảo vệ, không bao gồm cáp)		khoảng 342g	khoảng 353g	khoảng 426g	khoảng 441g	khoảng 518g

＊ Dải vận tốc dòng chảy được nêu trong bảng dựa trên kết quả đo với nước và ống PVC. Các loại chất lỏng hoặc vật liệu đường ống khác nhau có thể ảnh hưởng đến quá trình truyền tín hiệu siêu âm, dẫn đến dải vận tốc dòng chảy có thể đo được khác nhau.
＊＊ Độ chính xác đo được kiểm tra trong điều kiện phòng thí nghiệm 25℃ với ống và chất lỏng đã cài đặt, sau khi hiệu chỉnh zero. Thực tế có thể khác tùy môi trường sử dụng.
＊＊＊ Khi xoay màn hình, nếu nới lỏng vít xung quanh, có thể ảnh hưởng đến khả năng chống nước IP66.

Kích thước

FU-ES015 / FU-ES020 / FU-ES025 / FU-ES032

Đơn vị：mm

Mẫu	A	B	C	D	E	F
FU-LT008	105.00	64.1	49.2	40.44	36.00	14.00
FU-LT010	105.00	67.73	57.73	40.44	40.50	19.00
FU-LT015	105.00	71.13	61.13	50.90	45.00	23.00
FU-LT020	105.00	77.63	67.63	50.90	51.50	29.00
FU-LT025	105.00	84.96	74.96	61.12	58.00	35.00
