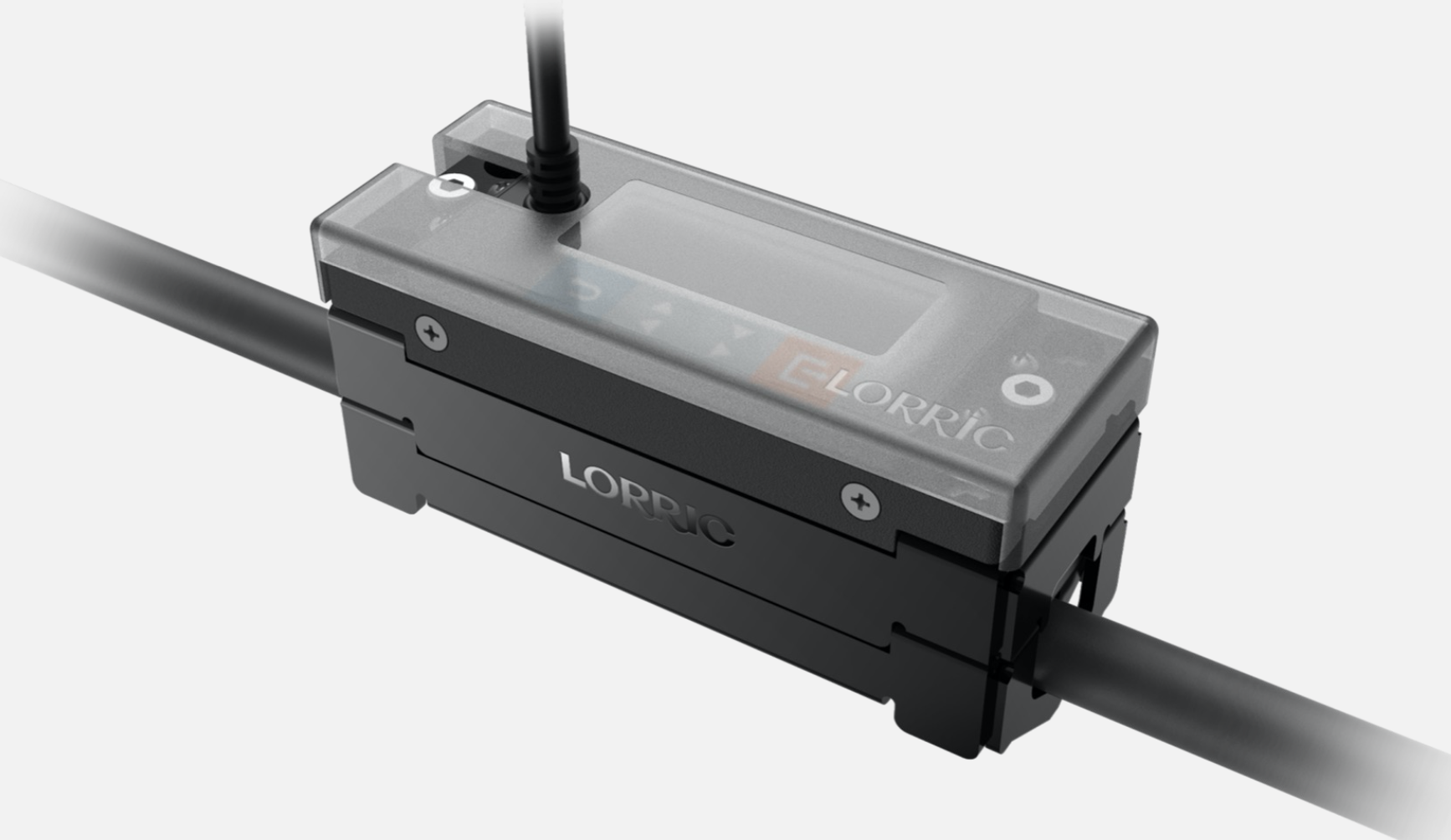

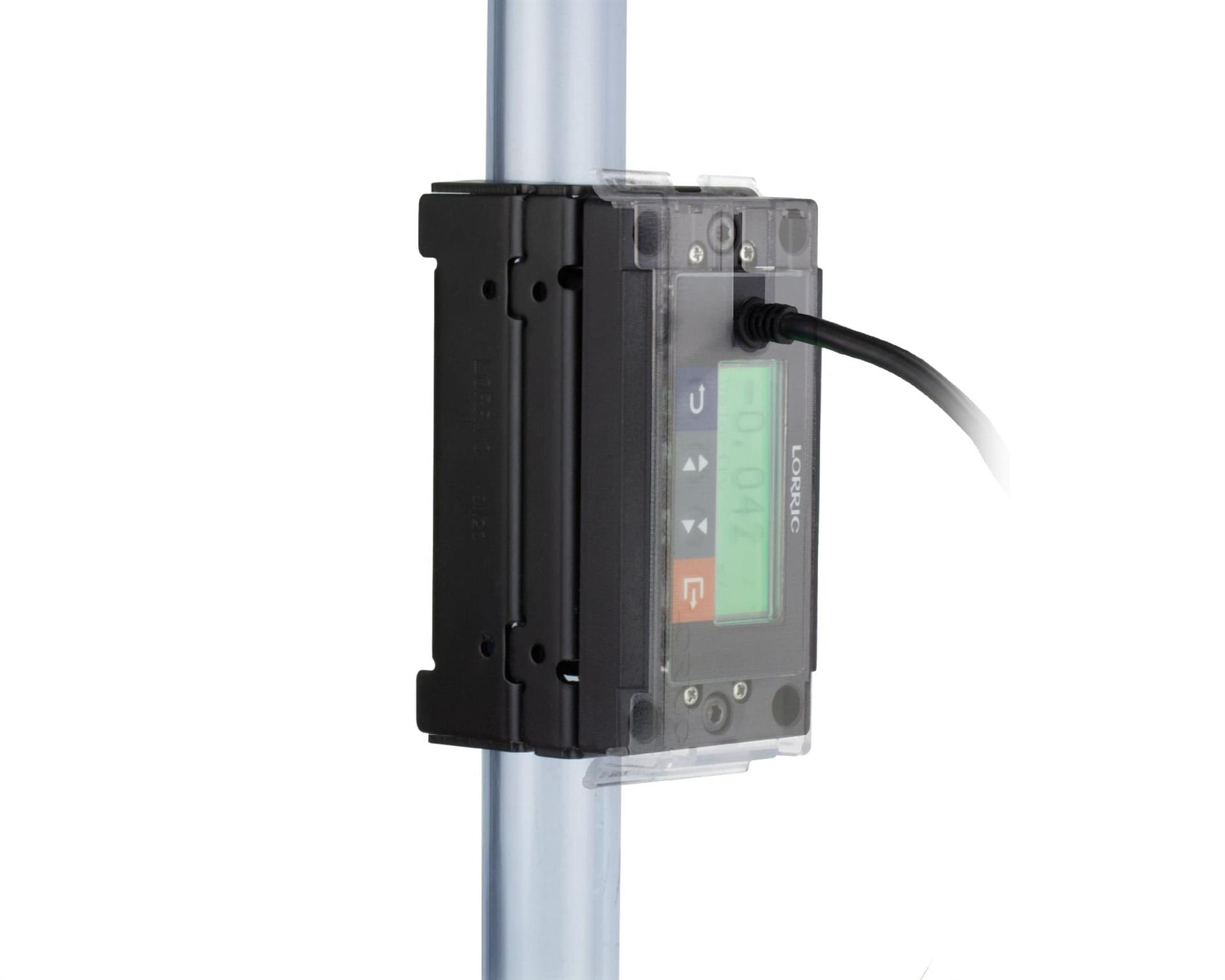

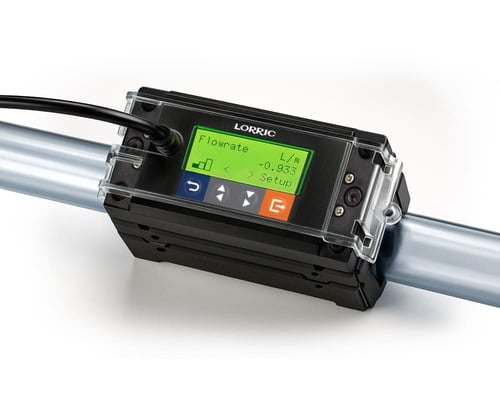

FU-LT Flow Meter Ultrasonik Terpadu Ringan

Dibuat di Taiwan, seri flow meter ultrasonik penjepit FU-LT dirancang untuk pipa dengan diameter kurang dari 1 inci. Menggunakan metode pengukuran non-kontak, tidak memerlukan pemotongan pipa, tidak memerlukan gel kopling, tanpa kehilangan tekanan, dan tidak mencemari cairan. Cocok untuk berbagai cairan kimia dan lingkungan yang keras.

Ukuran pipa yang berlaku:	1/4" ~ 1" (DN8 ~ DN25)
Suhu cairan:	0 ~ 85°C (Tidak ada es di permukaan pipa)
Cairan yang berlaku:	Berbagai cairan bebas kotoran atau gelembung udara
Akurasi pengukuran:	±3.0% O.R (10% ~ 100% F.S.) ±0.3% F.S. (0% ~ 10% F.S.)
Kelas perlindungan:	IP66
Sumber daya:	DC 24V
Modul tampilan:	Lampu latar tiga warna + LCD 3 baris 16 karakter
Input / Output:	Keluaran analog (self-powered 10-bit 4–20mA)
	Modbus RTU RS485
	Keluaran NPN

Unduh File

Dapatkan Penawaran Sekarang

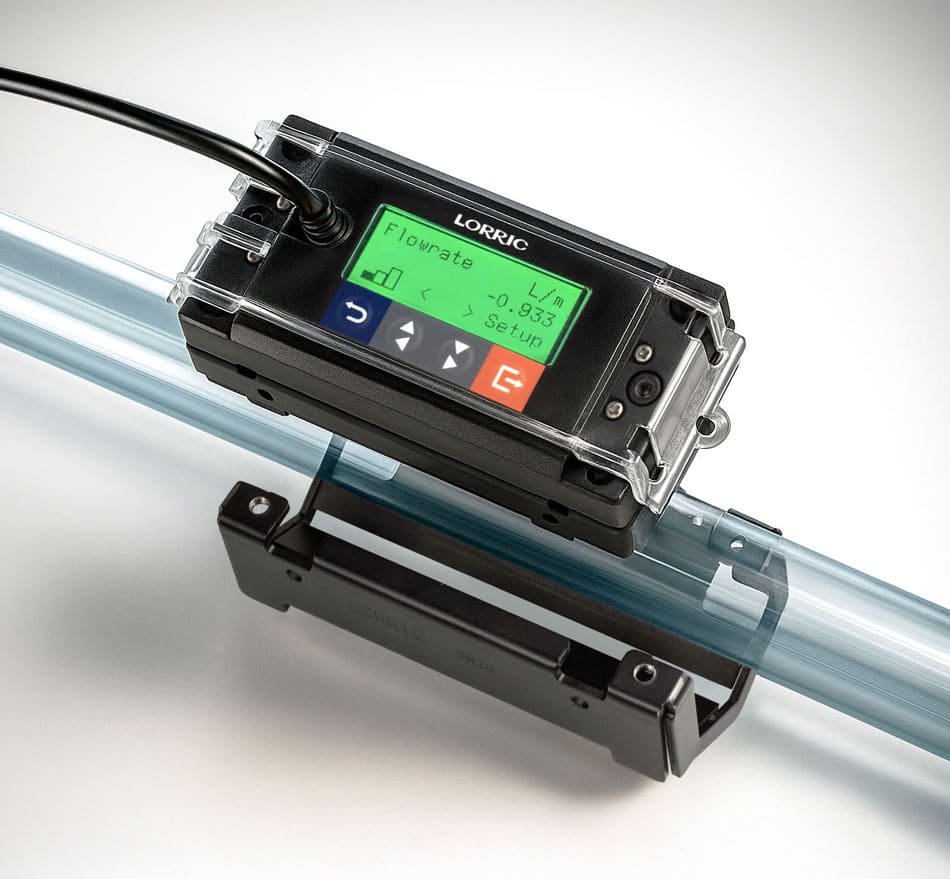

Flow Meter Ultrasonik Clamp-On

Flow meter ultrasonik clamp-on melakukan pengukuran tanpa kontak melalui sensor yang dipasang di kedua sisi pipa. Proses pemasangan tidak memerlukan pemotongan pipa atau penghentian aliran cairan. Desain non-intrusif mencegah kontaminasi cairan. Cocok untuk aplikasi di industri semikonduktor, elektronik, dan kimia, di mana cairan bernilai tinggi dan diameter pipa kecil, seperti air ultrapure dalam proses semikonduktor, bahan kimia korosif dalam produksi PCB, serta pemantauan limbah cair mikro dalam sistem pengolahan air.

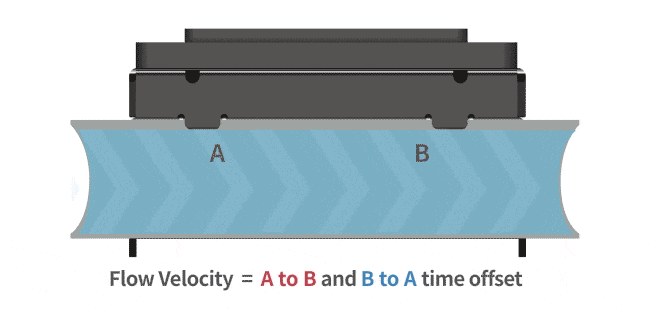

Prinsip Pengukuran Flow Meter Ultrasonik ToF (Time of Flight)

Flow meter ultrasonik FU-ES menggunakan teknologi EchoSense berbasis prinsip Time of Flight, menghitung kecepatan aliran dengan mengukur perbedaan waktu rambat ultrasonik pada arah searah dan berlawanan arus, lalu dikombinasikan dengan luas penampang pipa untuk mendapatkan laju aliran. Pelajari lebih lanjut: Rumus Laju Aliran

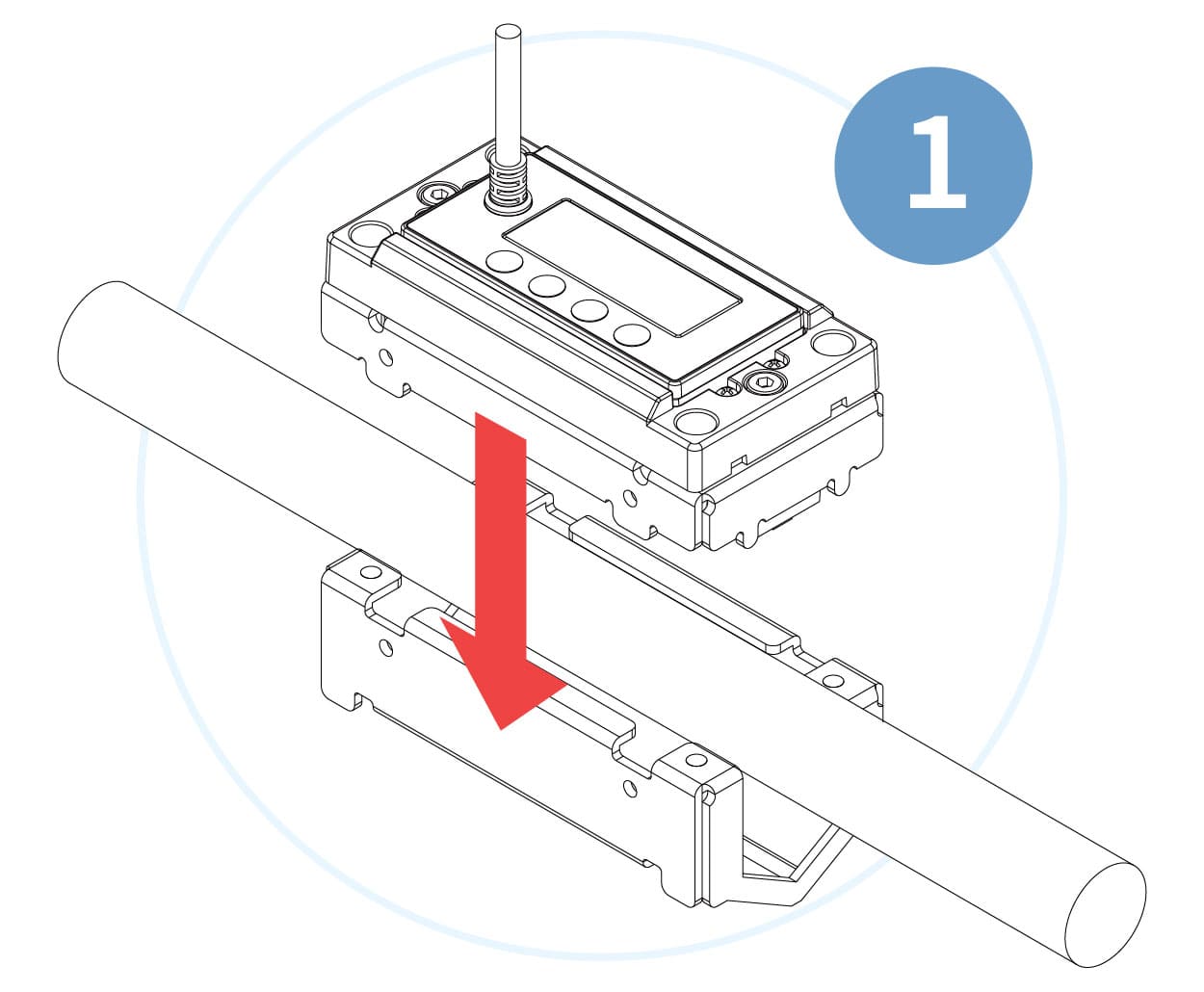

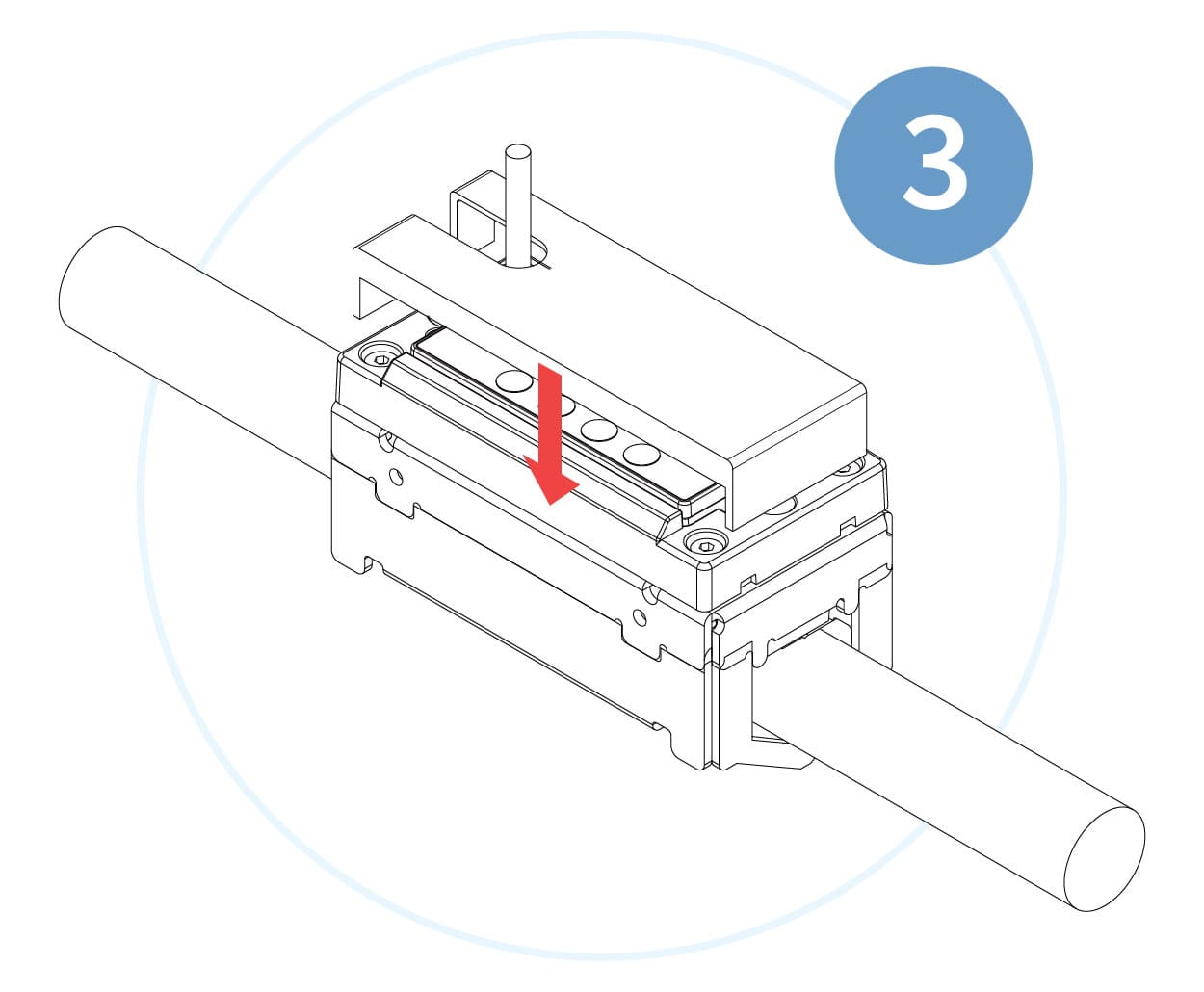

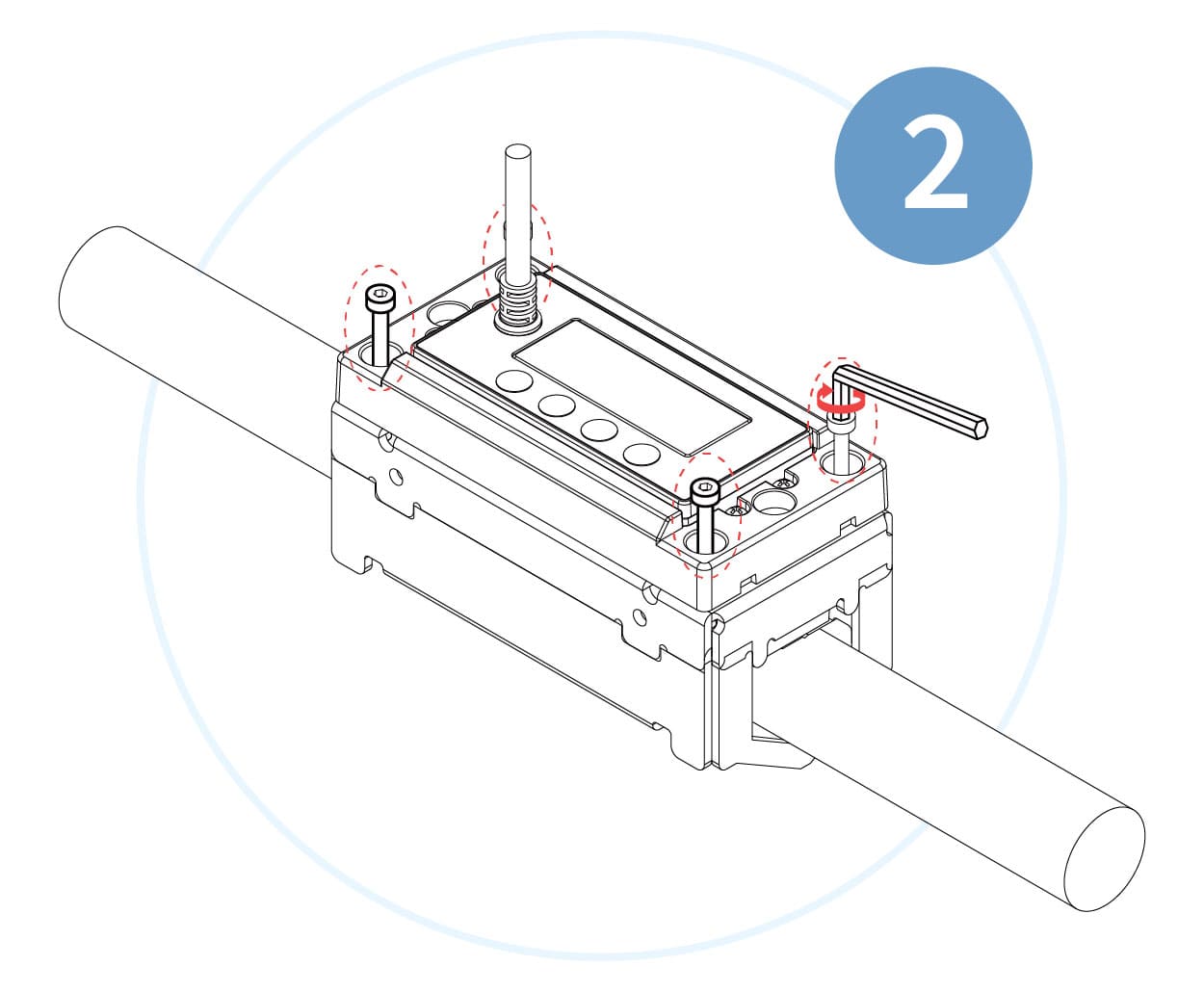

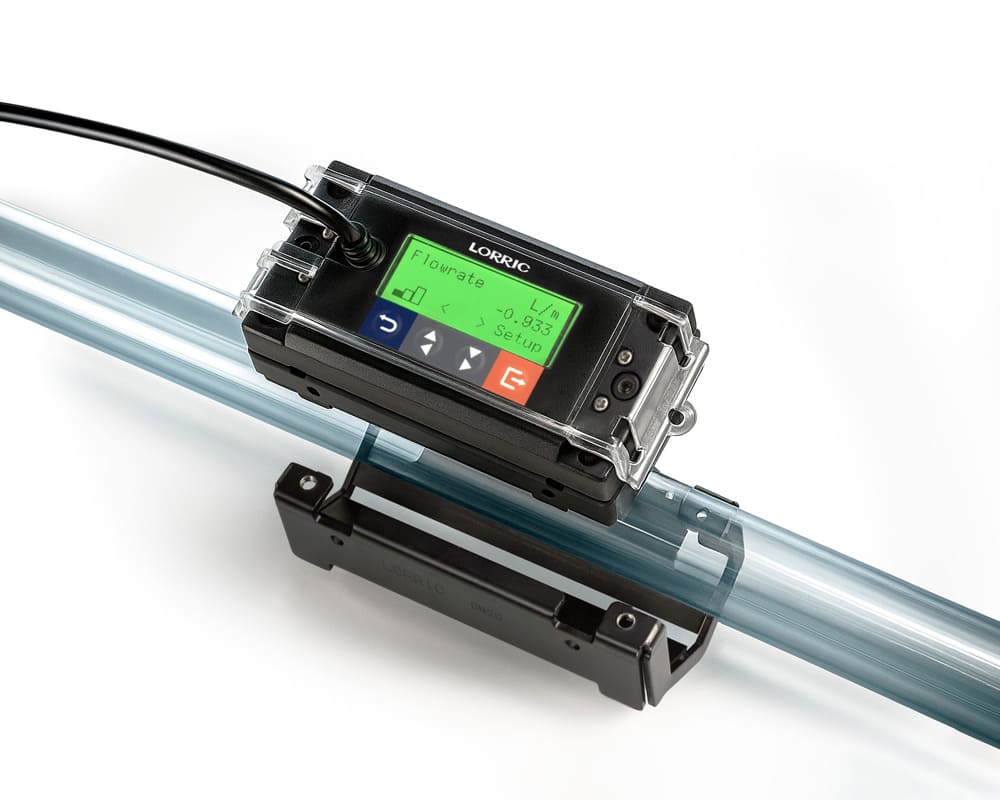

Desain mudah dipasang

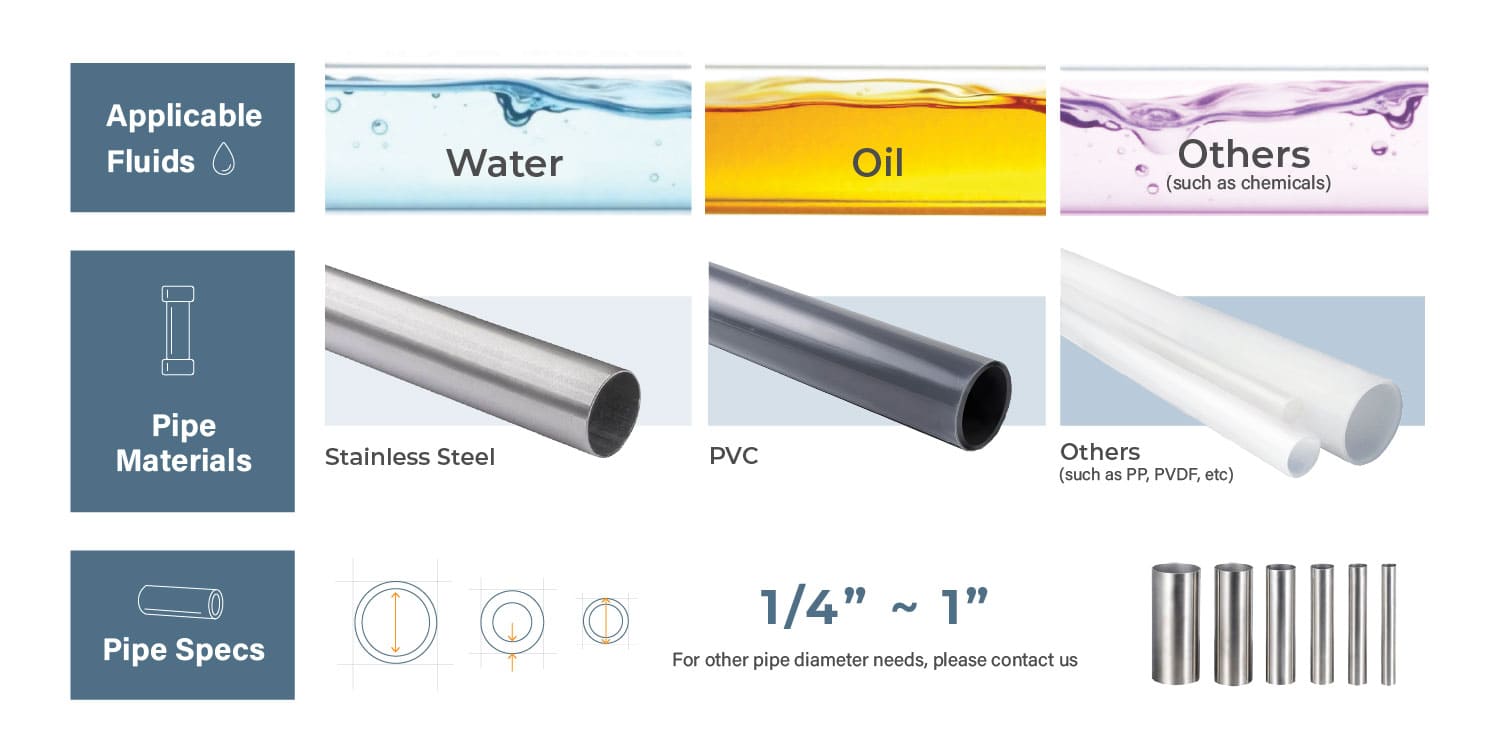

Cocok untuk Berbagai Jenis Cairan, Bahan Pipa, dan Ukuran Pipa

Flow meter ultrasonik EchoSense cocok untuk berbagai cairan seperti air, minyak, hingga bahan kimia. Mendukung berbagai material pipa termasuk baja tahan karat, PVC, PP, dan PVDF, serta ukuran pipa dari 1/4" hingga 1".

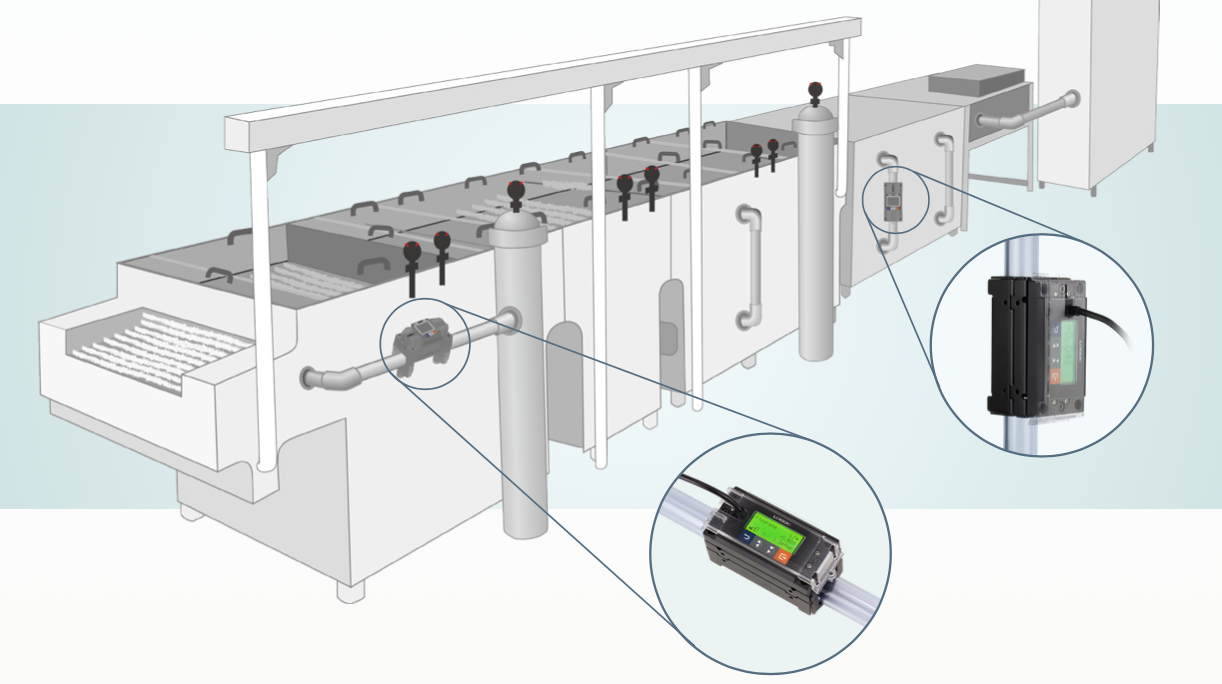

Desain Ultra-Kompak untuk Aplikasi Presisi

Seri flow meter ultrasonik FU-LT dirancang untuk aplikasi dengan ruang pemasangan terbatas dan diameter pipa kecil, menjadi salah satu yang paling ringkas di industri. Panjang total sekitar 10,5 cm, berat sekitar 0,3–0,5 kg. Baik di mesin presisi, ruang sempit di peralatan industri, maupun ruang terbatas dalam sistem kompleks, FU-LT tetap stabil memberikan pengukuran aliran yang efisien dan akurat, memenuhi kebutuhan ketat industri semikonduktor, kimia elektronik, dan manufaktur presisi.
Flow meter ultrasonik seri FU-LT tersedia untuk pipa 1/4"–1".
Untuk pipa 1/2"–3", silakan lihat: Flow meter ultrasonik seri FU-ES
Untuk pipa 2"–16", silakan lihat: Flow meter ultrasonik seri FU-TX

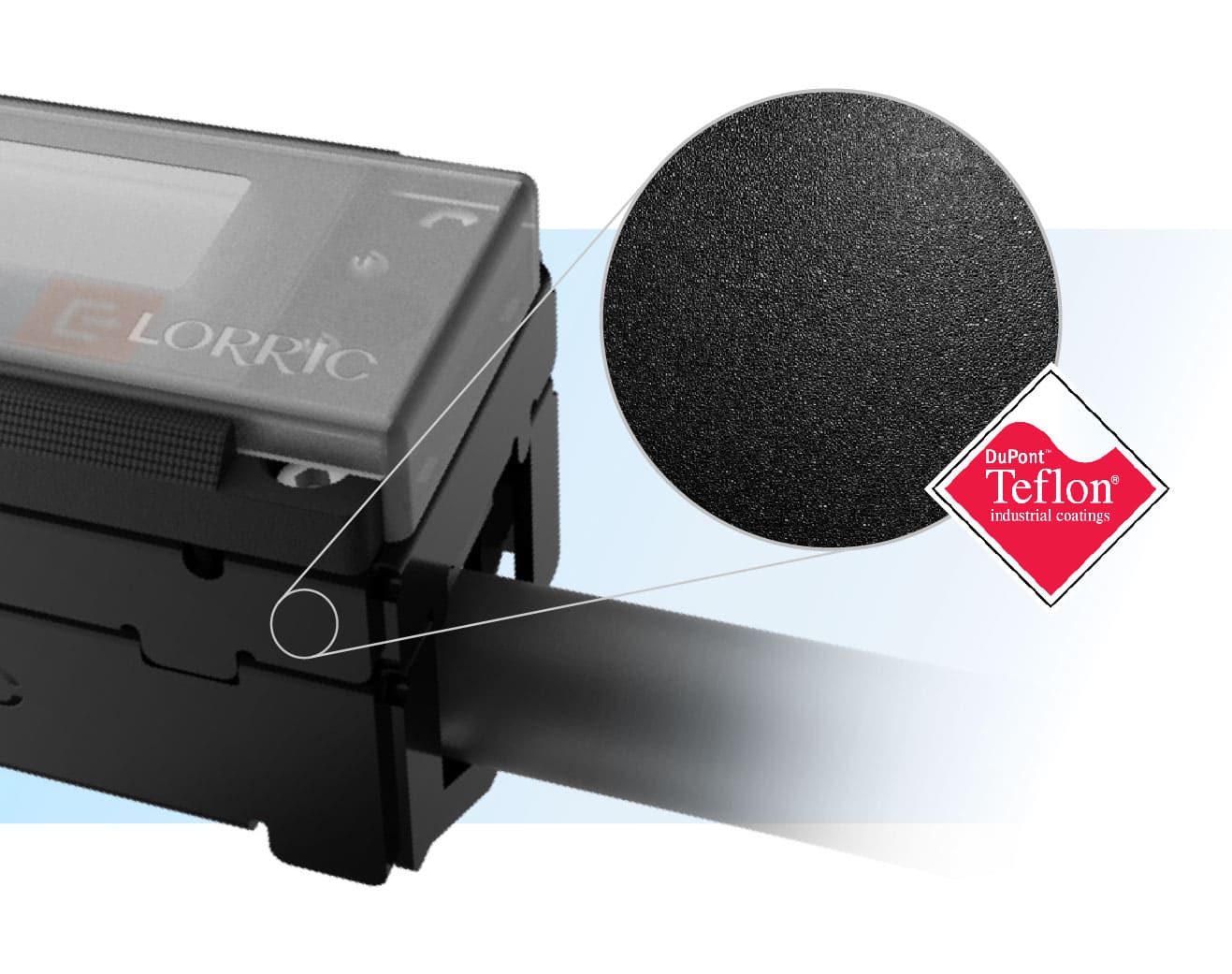

Material Tahan Lama & Anti-Korosi untuk Lingkungan Ekstrem

FU-LT memiliki bodi baja tahan karat dengan lapisan Teflon® yang memberikan ketahanan korosi, anti-lengket, isolasi, dan gesekan rendah. Lapisan ini tahan terhadap kabut garam, uap minyak, dan pembersih industri tanpa mudah terkelupas atau rusak. Bebas logam berat dan rendah emisi VOC, ramah lingkungan, ideal untuk lingkungan kimia, luar ruangan, atau produksi makanan yang memerlukan ketahanan korosi dan kebersihan tinggi.

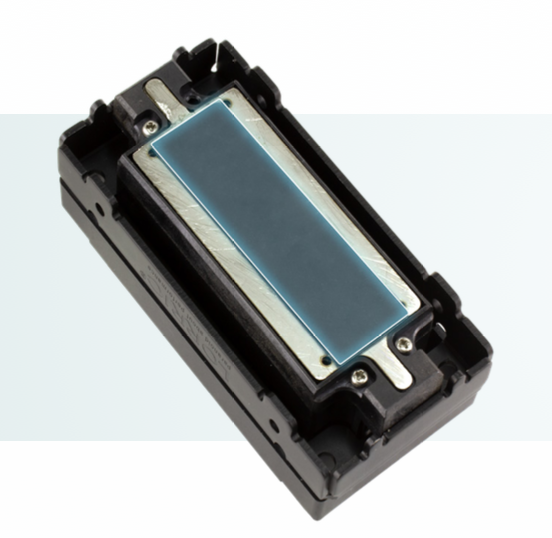

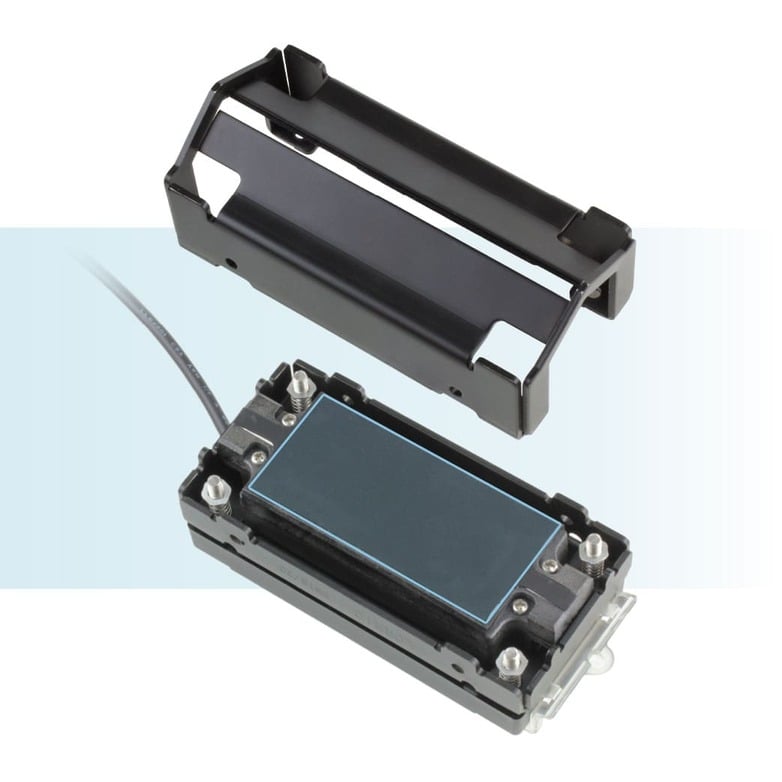

Hemat Waktu & Biaya: Tanpa Gel Kopling

Flow meter ultrasonik tradisional memerlukan gel kopling untuk transmisi sinyal, yang rumit diaplikasikan, perlu diisi ulang, dan rentan kotor, mengering, serta bergeser sehingga mengurangi akurasi. FU-LT memakai bantalan karet tahan lama eksklusif dari LORRIC untuk menggantikan gel sepenuhnya—pemasangan cepat, bersih, bebas kontaminasi, memastikan transmisi sinyal stabil jangka panjang sekaligus menghemat waktu perawatan dan biaya bahan habis pakai.

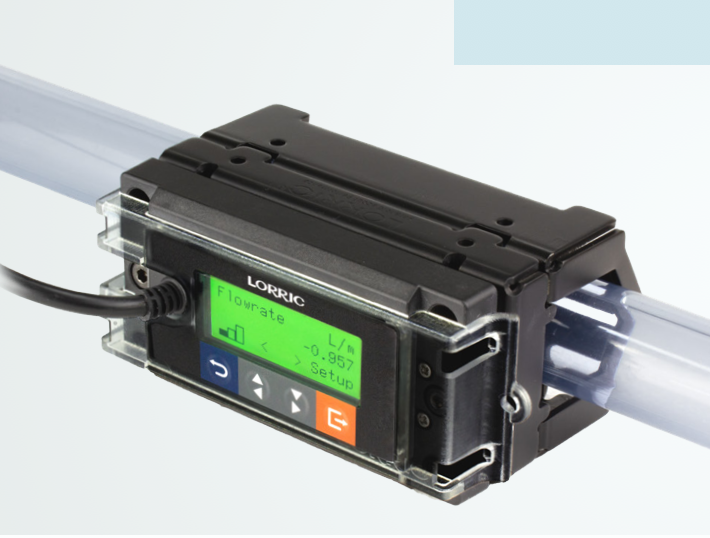

Pengaturan panduan, meningkatkan efisiensi operasi

FU-LT dilengkapi database standar pipa dan material yang umum digunakan. Setelah dinyalakan, pengguna cukup mengikuti petunjuk untuk memilih material, ukuran, dan ketebalan pipa tanpa harus memasukkan parameter kompleks secara manual. Proses pengaturan disederhanakan, membantu pengguna menyelesaikan instalasi dan aktivasi dengan cepat, sekaligus mengurangi kesalahan pengaturan dan waktu kerja secara signifikan.

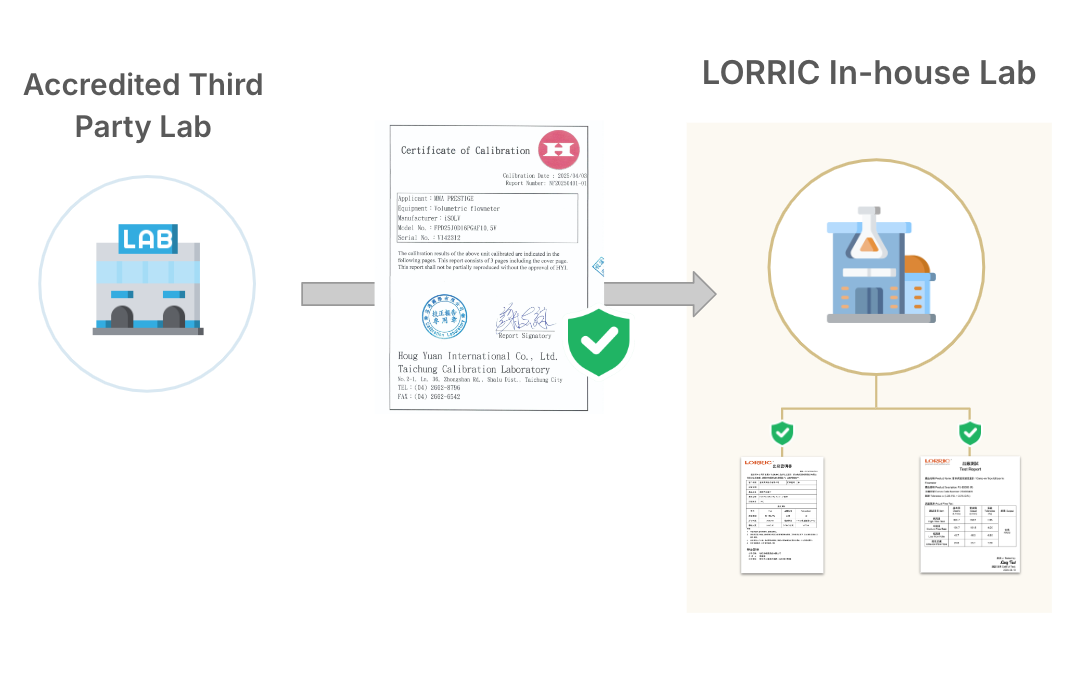

100% Diuji Sebelum Dikirim, Flow Meter yang Dapat Dilacak

Di LORRIC, kami menerapkan sistem verifikasi ganda untuk menjamin akurasi dan keterlacakan setiap flowmeter. Flowmeter acuan kami dikalibrasi oleh laboratorium bersertifikat pihak ketiga, dan setiap unit dikalibrasi secara individual di laboratorium internal sebelum pengiriman. Pelanggan dapat memilih antara sertifikat pengiriman gratis atau laporan uji rinci berbayar.

Spesifikasi

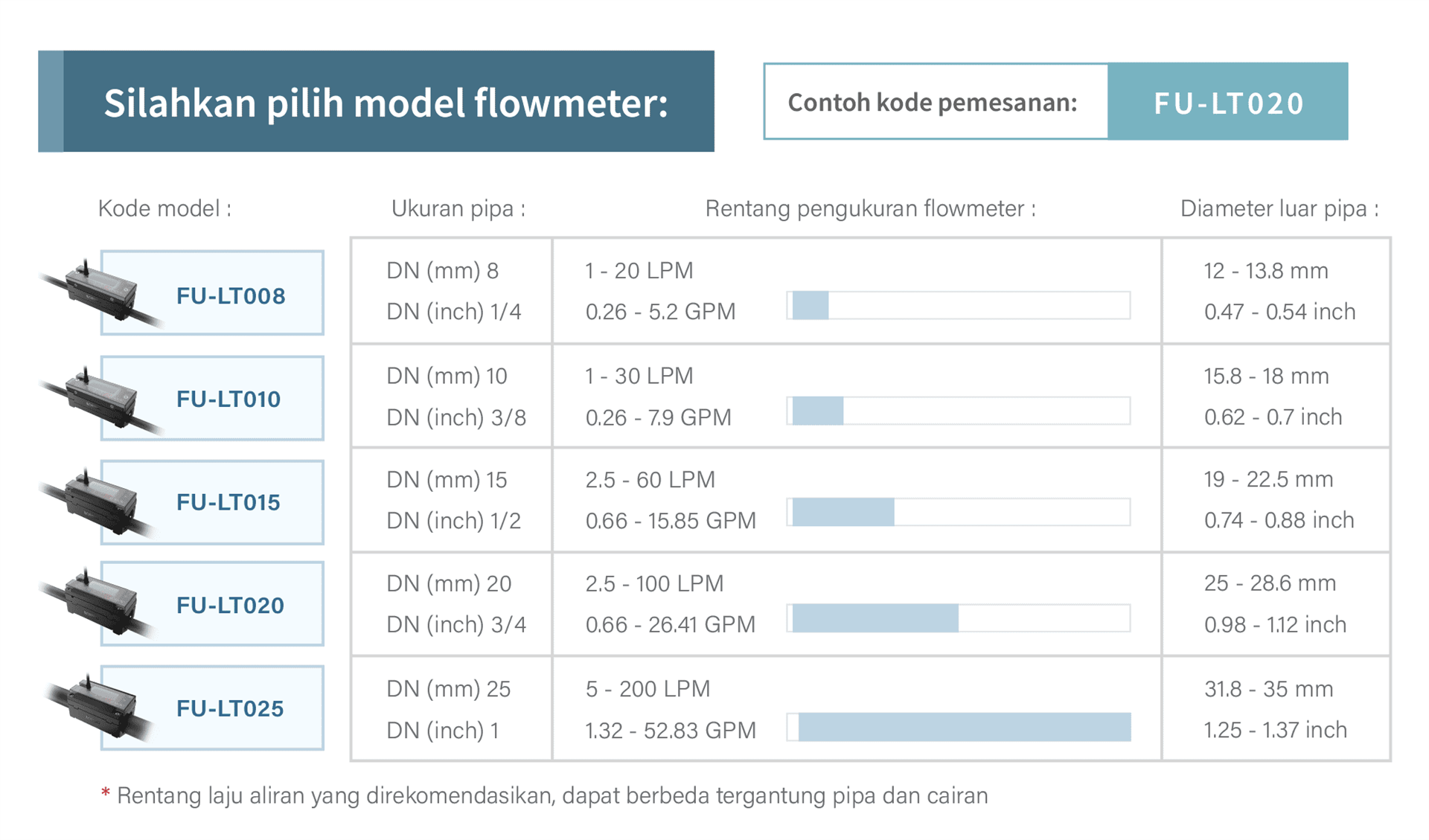

		FU-LT008	FU-LT010	FU-LT015	FU-LT020	FU-LT025
Metode Pemasangan		Clamp-on (Pipe-Mounted)
Diameter Nominal (DN / inch)		DN8 (1/4")	DN10 (3/8")	DN15 (1/2")	DN20 (3/4")	DN25 (1")
Diameter Luar Pipa yang Sesuai
	mm	12 - 13.8	15.8 - 18	19 - 22.5	25 - 28.6	31.8 - 35
	inch	0.47-0.54	0.61-0.7	0.74-0.88	0.98-1.12	1.25-1.37
Material Pipa yang Sesuai		Pipa Logam, Pipa Plastik (UPVC, PPH, PVDF, PFA, PTFE)
Fluida yang Sesuai		Berbagai cairan (tidak boleh mengandung banyak padatan atau gelembung udara)
Rentang Suhu Fluida		0 ~ 85°C (Tidak ada pembekuan pada permukaan pipa)
Rentang Kecepatan Aliran *		Rekomendasi: ±0.3 hingga 6.0 m/s, Terukur: ±0.1 hingga 8.0 m/s
Rentang Laju Aliran
	LPM	1-20	1-30	2.5-60	2.5-100	5-200
	GPM	0.26-5.28	0.26-7.92	0.66-15.85	0.66-26.41	1.32-52.83
Bahasa		Inggris, Mandarin Tradisional/Sederhana (Bahasa lain dapat disesuaikan)
Satuan		Metrik – meter, meter kubik, liter Waktu – menit, jam, hari Imperial – feet, cubic feet, UK gallon, US gallon
Jenis Tampilan		Lampu latar 3 warna, LCD 3 baris 16 karakter
Siklus Update Tampilan		0.5s, 1s
Akurasi Pengukuran		±3.0% dari F.S. pada 10% hingga 100% F.S.; ±0.3% FS pada 0% hingga 10% F.S.**
Resolusi Tampilan		Resolusi maksimum: 0.0001 (paling detail)
Sumber Daya		DC 24V
Konektor I/O Daya		Konektor quick-release 6-pin (dengan kabel sinyal 2 meter)
Input/Output		Analog output self-powered 10-bit 4-20mA / Modbus RTU RS485 / NPN output
Konsumsi Arus		200mA@24V saat operasi stabil (tidak termasuk arus komunikasi)
Sirkuit Proteksi		Proteksi polaritas terbalik, proteksi surge
Tingkat Waterproof		IP66***
Suhu Lingkungan		-10 ~ 60°C (Tidak membeku)
Kelembapan Relatif		35~ 85%RH (Tidak ada kondensasi)
Material		Plastik (PPS+GF, PC+GF, PA66+GF, PET, PMMA, Nilon): 54.7% Logam (Stainless Steel 304): 38.9% Komponen Elektronik: 5.2%
Berat (g) (dengan penutup pelindung, tanpa kabel)		approx. 342g	approx. 353g	approx. 426g	approx. 441g	approx. 518g

＊ Rentang kecepatan aliran yang ditentukan berdasarkan pengukuran dengan air dalam pipa PVC. Cairan atau material pipa yang berbeda dapat memengaruhi transmisi sinyal ultrasonik dan menghasilkan rentang kecepatan aliran terukur yang berbeda.
＊＊ Akurasi pengukuran diuji dalam kondisi laboratorium terkontrol dengan kondisi pipa dan fluida yang ditetapkan, dikalibrasi pada titik nol, dan diuji pada suhu 25°C. Akurasi aktual dapat berbeda pada kondisi lingkungan pelanggan.
＊＊＊ Pemasangan yang tidak benar saat memutar layar dengan mengendurkan sekrup di sekelilingnya dapat memengaruhi proteksi waterproof IP66.

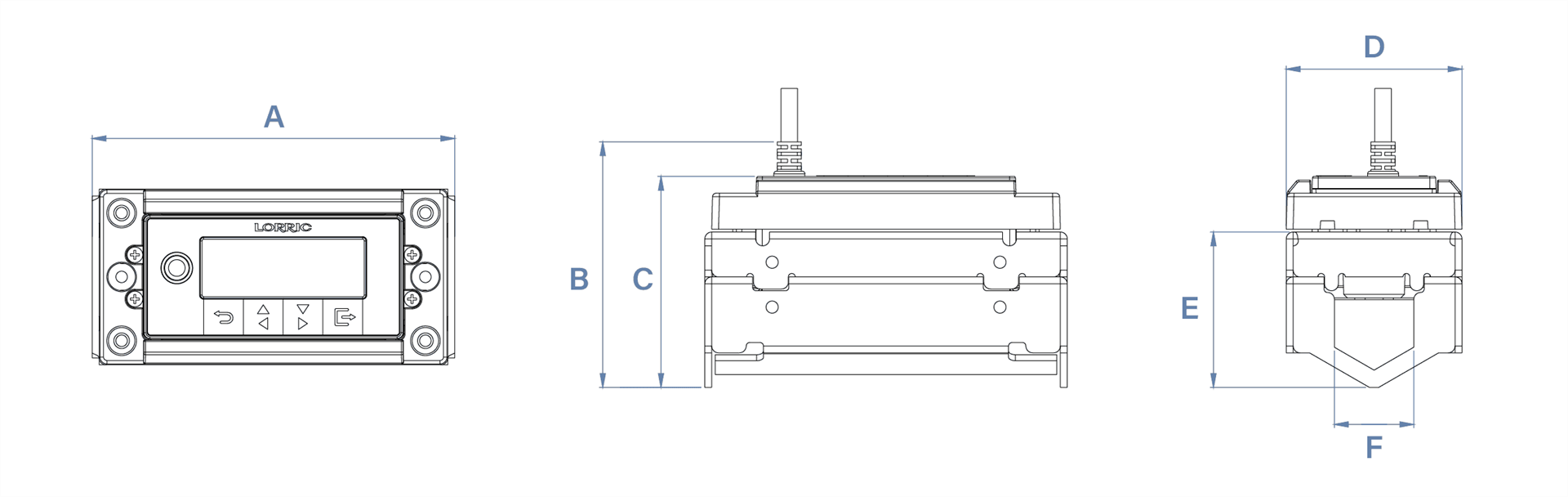

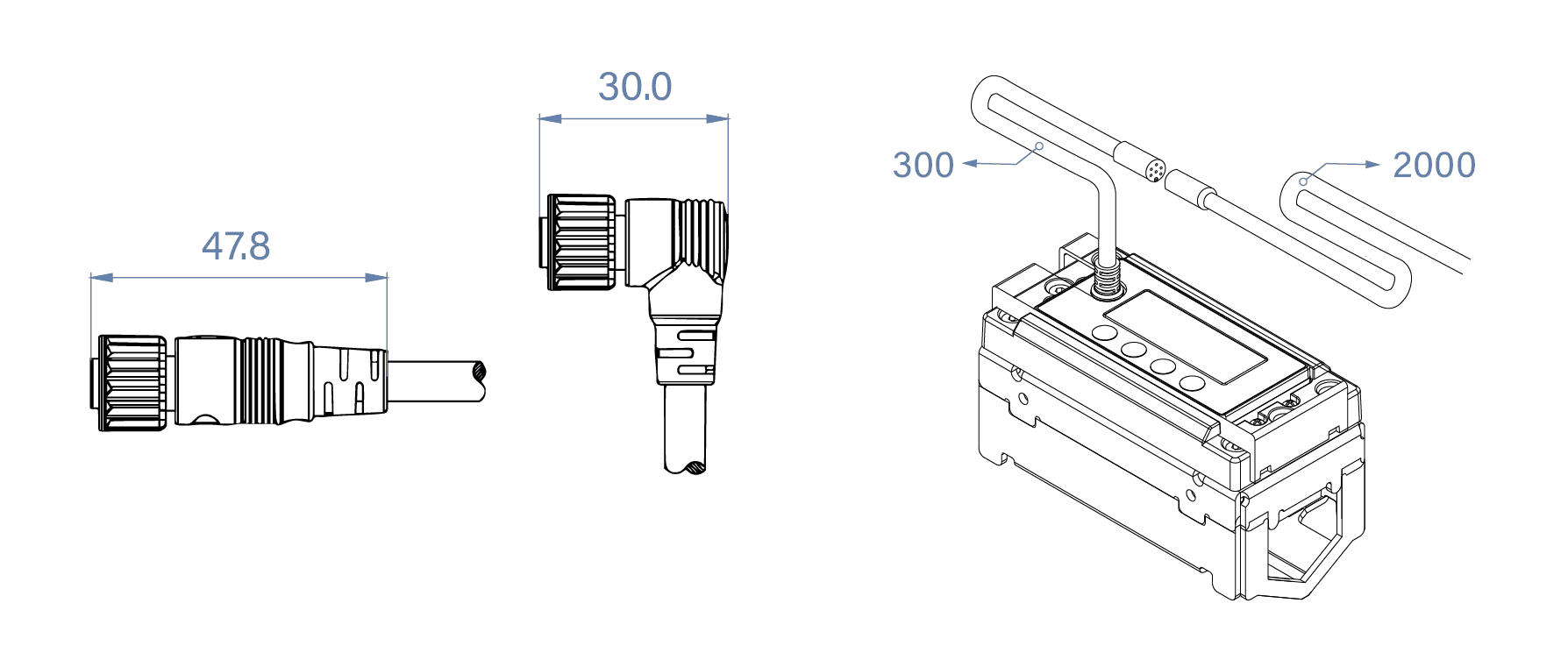

Ukuran

FU-ES015 / FU-ES020 / FU-ES025 / FU-ES032

Satuan：mm

Model	A	B	C	D	E	F
FU-LT008	105.00	64.1	49.2	40.44	36.00	14.00
FU-LT010	105.00	67.73	57.73	40.44	40.50	19.00
FU-LT015	105.00	71.13	61.13	50.90	45.00	23.00
FU-LT020	105.00	77.63	67.63	50.90	51.50	29.00
FU-LT025	105.00	84.96	74.96	61.12	58.00	35.00
