FU-LT Medidor de Caudal Ultrasónico Integrado y Ligero

Fabricado en Taiwán, el caudalímetro ultrasónico de abrazadera FU-LT para tuberías de menos de 1” mide sin contacto, sin corte de tubería, sin gel, sin pérdida de presión ni contaminación del fluido, ideal para líquidos químicos y entornos exigentes.

Tamaño de tubería aplicable:	1/4" ~ 1" (DN8 ~ DN25)
Temperatura del fluido:	0 ~ 85°C (Sin hielo en la superficie de la tubería)
Fluidos aplicables:	Varios líquidos sin impurezas ni burbujas de aire
Precisión de medición:	±3,0% del valor leído (10% ~ 100% F.S.) ±0,3% F.S. (0% ~ 10% F.S.)
Grado de protección:	IP66
Fuente de alimentación:	DC 24V
Módulo de visualización:	Retroiluminación de tres colores + LCD de 3 líneas y 16 caracteres
Entradas / Salidas:	Salida analógica (autoalimentada 10 bits 4–20mA)
	Modbus RTU RS485
	Salida NPN

Descargar archivo

Consultar ahora

Caudalímetro ultrasónico de abrazadera externa

El caudalímetro ultrasónico de abrazadera externa realiza mediciones sin contacto mediante sensores montados en ambos lados de la tubería. El proceso de instalación no requiere cortar la tubería ni interrumpir el flujo del líquido. Su diseño no intrusivo evita la contaminación del fluido. Es especialmente adecuado para aplicaciones en las que el fluido es costoso y el diámetro de la tubería es pequeño, como el agua ultrapura en procesos de semiconductores, productos químicos corrosivos en la fabricación de PCB y el monitoreo de aguas residuales en trazas en sistemas de tratamiento de agua.

Principio de medición del caudalímetro ultrasónico ToF (Time of Flight)

El caudalímetro ultrasónico FU-LT utiliza la tecnología EchoSense basada en el principio Time of Flight, midiendo la diferencia de tiempo de propagación de ultrasonidos en sentido corriente y contracorriente para calcular la velocidad del flujo, y combinándola con el área de la tubería para obtener el caudal. Más información: Fórmula de caudal

Diseño fácil de instalar

Compatible with Compatible con múltiples fluidos, materiales de tubería y diámetrosMultiple Fluids, Pipe Materials, and Sizes

Los caudalímetros ultrasónicos EchoSense son compatibles con una amplia gama de fluidos, desde agua y aceite hasta diversos productos químicos. Admiten materiales de tubería como acero inoxidable, PVC, PP y PVDF, y diámetros de 1/4" a 1".

Diseño ultracompacto – La opción ideal para aplicaciones de precisión

La serie de caudalímetros ultrasónicos FU-LT está diseñada para espacios de instalación limitados y tuberías pequeñas, siendo una de las más compactas del sector. Con 10,5 cm de longitud y 0,3–0,5 kg de peso, la FU-LT ofrece mediciones de flujo precisas y estables, ideales para semiconductores, química electrónica y manufactura de precisión.
Los caudalímetros ultrasónicos FU-LT están disponibles para tuberías de 1/4" a 1".
Para tuberías de 1/2" a 3", consulte: Serie de caudalímetros ultrasónicos FU-ES
Para tuberías de 2" a 16", consulte: Serie de caudalímetros ultrasónicos FU-TX

Material Tahan Lama & Anti-Korosi untuk Lingkungan Ekstrem

FU-LT memiliki bodi baja tahan karat dengan lapisan Teflon® yang memberikan ketahanan korosi, anti-lengket, isolasi, dan gesekan rendah. Lapisan ini tahan terhadap kabut garam, uap minyak, dan pembersih industri tanpa mudah terkelupas atau rusak. Bebas logam berat dan rendah emisi VOC, ramah lingkungan, ideal untuk lingkungan kimia, luar ruangan, atau produksi makanan yang memerlukan ketahanan korosi dan kebersihan tinggi.

Hemat Waktu & Biaya: Tanpa Gel Kopling

Flow meter ultrasonik tradisional memerlukan gel kopling untuk transmisi sinyal, yang rumit diaplikasikan, perlu diisi ulang, dan rentan kotor, mengering, serta bergeser sehingga mengurangi akurasi. FU-LT memakai bantalan karet tahan lama eksklusif dari LORRIC untuk menggantikan gel sepenuhnya—pemasangan cepat, bersih, bebas kontaminasi, memastikan transmisi sinyal stabil jangka panjang sekaligus menghemat waktu perawatan dan biaya bahan habis pakai.

Configuración guiada para mayor eficiencia

La FU-LT incluye una base de datos de estándares y materiales de tuberías comunes. Al encenderla, el usuario solo debe seleccionar el material, tamaño y grosor de la tubería según las indicaciones, sin necesidad de introducir parámetros complejos manualmente. Esto simplifica la configuración, permitiendo una instalación y puesta en marcha rápida, y reduce significativamente errores y tiempo de operación.

100% Probado en Fábrica, Caudalímetros Trazables

En LORRIC aplicamos un sistema de verificación doble para garantizar la precisión y trazabilidad de cada caudalímetro. Nuestros caudalímetros de referencia son calibrados por laboratorios certificados externos, y cada unidad se calibra individualmente en nuestro laboratorio interno antes del envío. Los clientes pueden elegir entre un certificado de conformidad gratuito o un informe de prueba detallado con costo adicional.

Especificaciones Técnicas

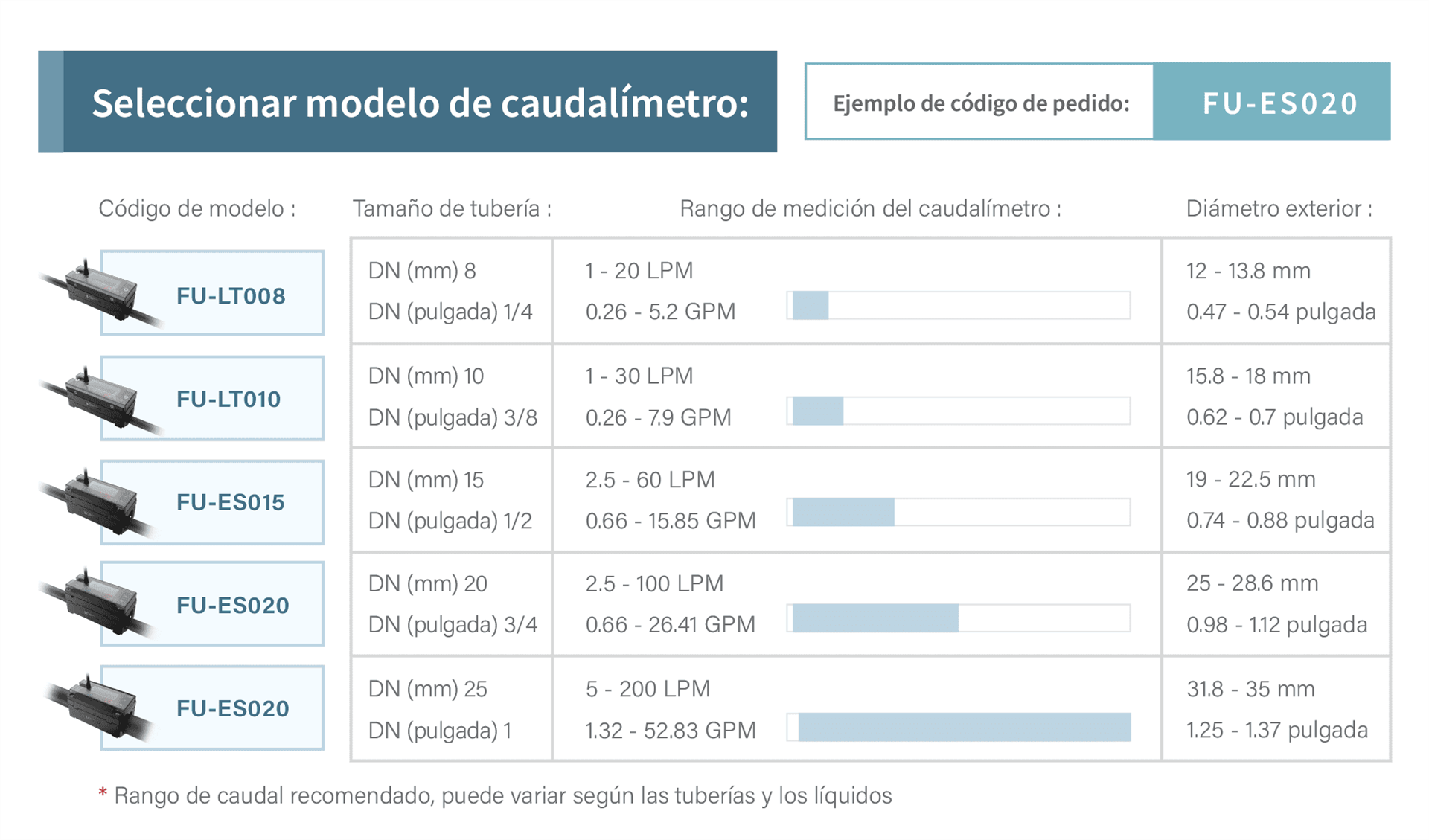

		FU-LT008	FU-LT010	FU-LT015	FU-LT020	FU-LT025
Método de instalación		Tipo clamp-on (abrazadera externa)
Tamaño de tubería (DN / pulgadas)		DN8 (1/4")	DN10 (3/8")	DN15 (1/2")	DN20 (3/4")	DN25 (1")
Diámetro exterior aplicable
	mm	12 - 13.8	15.8 - 18	19 - 22.5	25 - 28.6	31.8 - 35
	pulgadas	0.47-0.54	0.61-0.7	0.74-0.88	0.98-1.12	1.25-1.37
Material de tubería aplicable		Metálica, plásticos (UPVC, PPH, PVDF, PFA, PTFE)
Líquidos aplicables		Diversos líquidos (sin partículas sólidas o burbujas excesivas)
Temperatura del líquido		0 ～ 85℃ (sin congelación en la superficie del tubo)
Rango de velocidad de flujo		Recomendado: ±0.3 ～ 6.0 m/s, Medible: ±0.1 ～ 10 m/s
Rango de caudal
	LPM	1-20	1-30	2.5-60	2.5-100	5-200
	GPM	0.26-5.28	0.26-7.92	0.66-15.85	0.66-26.41	1.32-52.83
Idiomas		Inglés, chino tradicional/simplificado (otros idiomas personalizables)
Unidades de medición		Métricas – metros, metros cúbicos, litros / tiempo – minutos, horas, días / Imperiales – pies, pies cúbicos, galones imperiales, galones estadounidenses
Pantalla		LCD 3 líneas × 16 caracteres, retroiluminación tricolor
Frecuencia de actualización		0.5 seg, 1 seg
Precisión		±3.0% F.S. (10%～100% F.S.), ±0.3% F.S. (0%～10% F.S.)*
Resolución		Hasta 0.0001 (alta resolución)
Fuente de alimentación		DC 24V
Conexión eléctrica / I/O		Conector de 6 pines (cable de señal de 2 m)
Entradas / Salidas		Salida analógica de 10 bits 4-20mA / Modbus RTU RS485 / Salida NPN
Corriente en funcionamiento		200mA@24V en funcionamiento normal (excluye corriente de comunicación)
Protección de circuito		Protección contra inversión de polaridad, resistencia a sobretensiones
Grado de protección		IP66**
Temperatura ambiente		-10 ～ 60℃ (sin congelación)
Humedad relativa		35 ～ 85%RH (sin condensación)
Materiales		PPS+GF, PEEK, NBR, Silicon, PA66+GF, PC+GF, SS304, PMMA
Peso (incluye cubierta protectora, excluye cable)		aprox. 342g	aprox. 353g	aprox. 426g	aprox. 441g	aprox. 518g

＊ Precisión probada en laboratorio a 25℃ con tuberías y líquidos configurados, después de la calibración cero. Los resultados reales pueden variar según las condiciones de uso
＊＊ Girar la pantalla y aflojar los tornillos puede afectar el nivel de protección IP66

Tamaño

FU-ES015 / FU-ES020 / FU-ES025 / FU-ES032

Unidad：mm

Modelo	A	B	C	D	E	F
FU-LT008	105.00	64.1	49.2	40.44	36.00	14.00
FU-LT010	105.00	67.73	57.73	40.44	40.50	19.00
FU-LT015	105.00	71.13	61.13	50.90	45.00	23.00
FU-LT020	105.00	77.63	67.63	50.90	51.50	29.00
FU-LT025	105.00	84.96	74.96	61.12	58.00	35.00
