FP-AS310 Medidor de flujo de rueda de paletas versión Lite

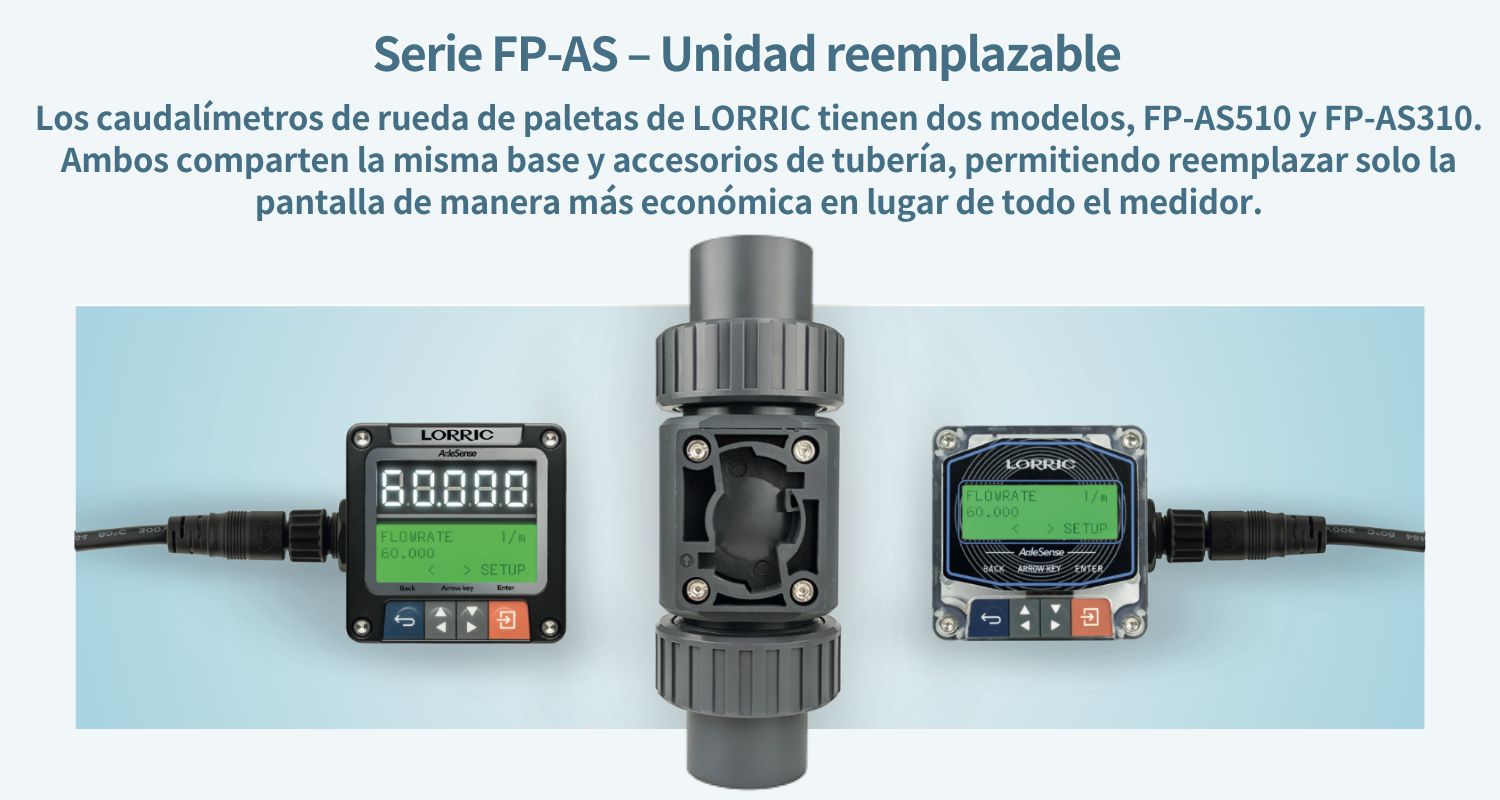

El medidor de flujo de rueda de paletas FP-AS cuenta con la tecnología patentada AxleSense, cumple con la normativa RoHS y ofrece funciones para detectar la pérdida de la paleta y prevenir problemas de flujo cero. Para la versión Lite FP-AS310, están disponibles dos versiones con estándares de comunicación: Versión A: 4-20mA, señal de interruptor (NPN); Versión R: Modbus RTU (RS485).

Tamaño de tubería: DN15-65 (½" a 2-½")
Temperatura del fluido: 0~50°C (32~122°F)
> 50 °, elija PPH, PVDF, SS316
Fluido aplicable: Agua clara, aceite o
productos químicos con pocas impurezas
Precisión de medición: ±2.5% OR
Nivel de impermeabilidad: IP66
Requerimiento de energía: < 100A DC24V
Caudal mostrado: Caudal instantáneo

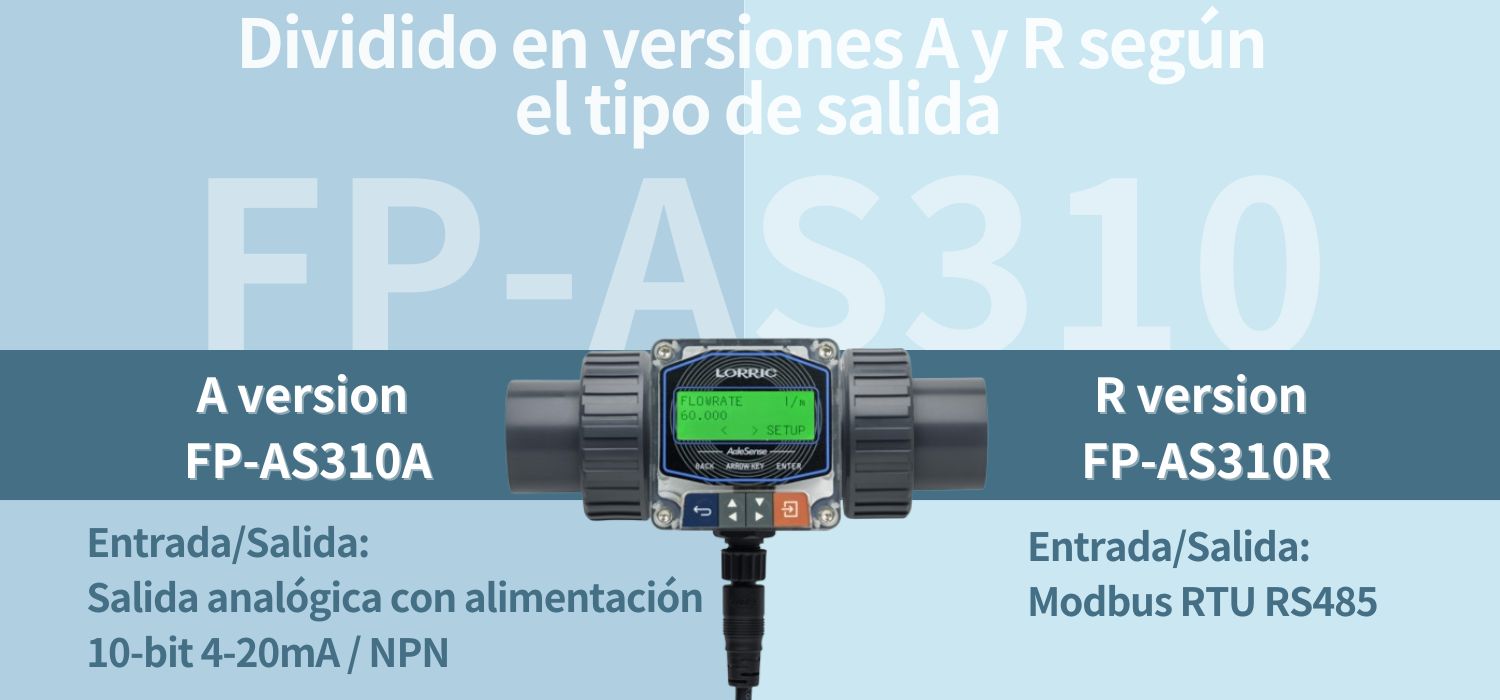

Entrada/Salida: Versión A: Salida analógica 10bit 4-20mA / NPN
Versión R: Modbus RTU RS485

Catálogo Manual Plano de ingeniería



Medidor de Flujo de Rueda de Paletas

Medidor de Flujo de Rueda de Paletas

El medidor de flujo de rueda de paletas mide el flujo utilizando el fluido para impulsar la rotación de las paletas, donde la velocidad de rotación es proporcional al caudal. Adecuado para medir líquidos de baja viscosidad como agua, aceite y productos químicos, estos medidores se caracterizan por su precisión moderada, respuesta rápida y fácil instalación y mantenimiento. Debido al contacto directo con el líquido, se recomienda realizar limpieza e inspección periódicas.

Detección Inteligente en Tiempo Real

Detección Inteligente en Tiempo Real

Proporciona alertas claras de anomalías en la paleta, esenciales para la integración en la Industria 4.0. Resuelve rápidamente problemas de flujo al sincronizarse con los sistemas de gestión de la fábrica. La detección magnética incorporada verifica la intensidad del imán de la rueda de paletas, garantizando una precisión constante del flujo mediante monitoreo regular y reemplazos programados.

LORRIC's precision-turned pipe fittings, crafted from extruded rod material, ensure consistent sizing and a flawless inner surface, minimizing flow disturbances for precise measurements. Stronger than injection-molded alternatives, they eliminate flash, short shots, and weld lines, offering superior durability and long-term reliability.

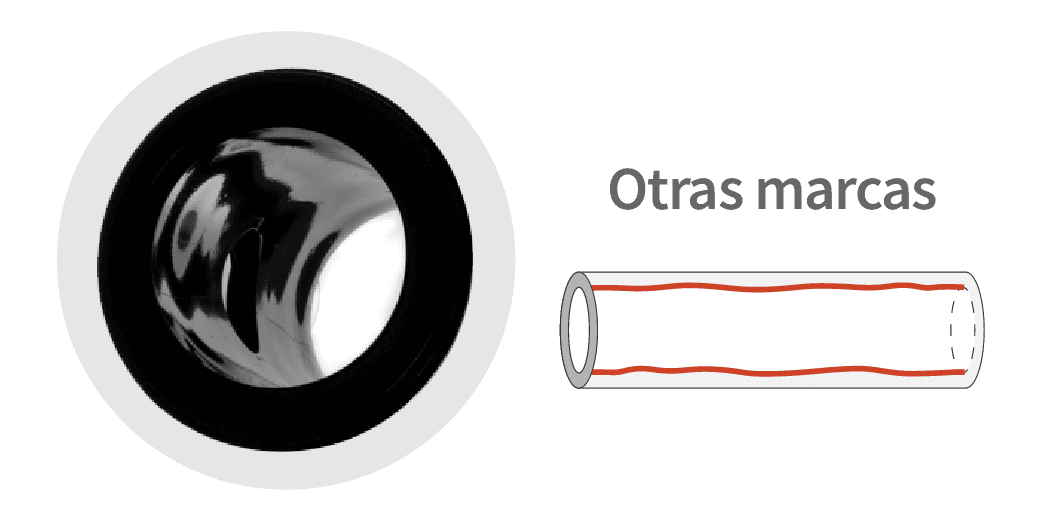

Traditional plastic injection molding often creates uneven inner surfaces and wave-like patterns in tee fittings due to compression-induced shrinkage, leading to inconsistent cross-sections, unstable flow, and inaccurate calculations. Injection-molded fittings also suffer from flash, short shots, and weak weld lines, compromising durability. In contrast, LORRIC's tee fittings use advanced manufacturing for a smoother, more reliable performance.

La pantalla se puede ajustar según la orientación de la tubería (vertical u horizontal)

Ajuste la dirección de visualización de la pantalla según la orientación de la tubería, facilitando la monitorización del flujo en diferentes configuraciones de tuberías. Más información: Cómo instalar un medidor de flujo de rueda de paletas

La pantalla se puede ajustar según la orientación de la tubería (vertical u horizontal)
Tecnología Pulse 2.0

Tecnología Pulse 2.0

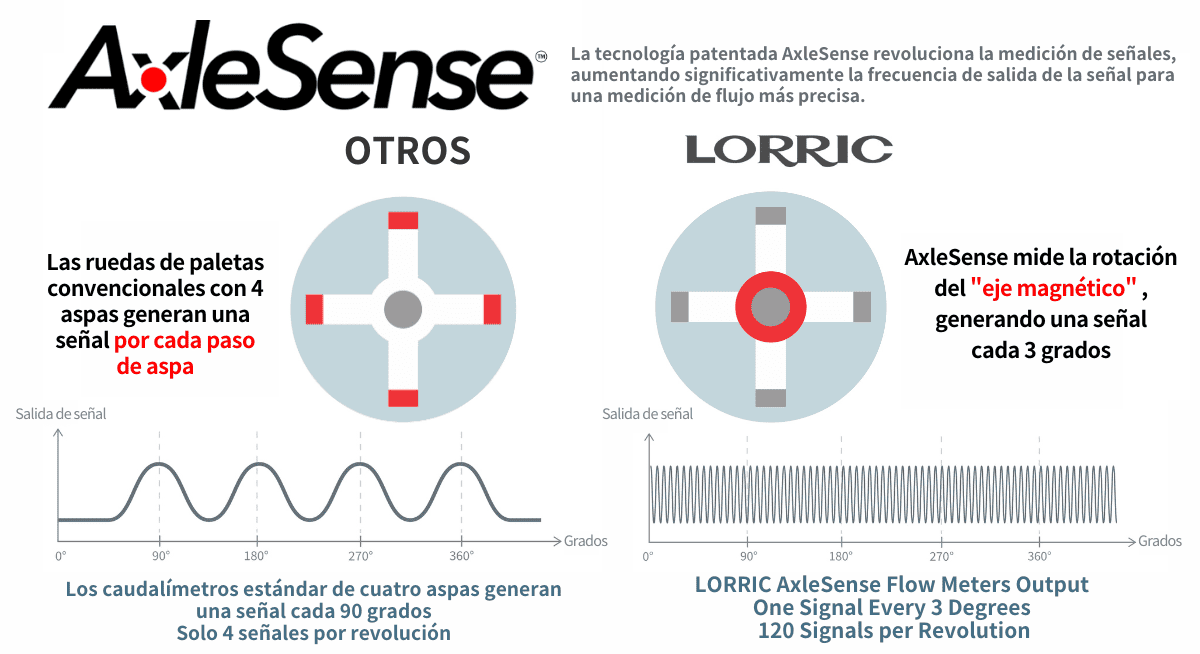

La salida de pulso tradicional usa un factor K fijo, causando errores. Por ejemplo, un medidor DN15 convencional emite una señal cada 90°, siempre con un factor K de 106.55 pulsos/L, sin importar la velocidad del flujo.
La tecnología Pulse 2.0 de LORRIC, impulsada por AxleSense, calcula dinámicamente el flujo y permite una salida de pulso precisa de hasta 0.01L por pulso, eliminando errores de factores K fijos y mejorando la precisión.

Specification

FP-P015 FP-P020 FP-P025 FP-P032 FP-P040 FP-P050 FP-P065
Installation Method in-line
Applicable Diameter
 mm DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65
 inch 1/2" NPS 3/4" NPS 1" NPS 1-1/4" NPS 1-1/2" NPS 2" NPS 2-1/2" NPS
T-connector material UPVC / PPH / PVDF (Made to order)/ 316L Stainless Steel
Paddle material PVDF or PPH with embedded magnet + ceramic bearing and shaft
Applicable fluid Various fluid with less impurities (<1%)
Applicable fluid maximum
dynamic viscosity
 300cSt *
Fluid in pipes temperature UPVC : 0~50°C (32~122°F) / PPH : 0~90°C / PVDF:-20~140°C / ss316L:-20~100°C **
Device working
environment temperature
-10~60°C (14~140°F)
Velocity range  ± 0.3~10m/s ***
Flow range
LPM 4 - 120.6 7 - 188.5 9 - 294.5
(Stainless Steel: 7-294.5)
19 - 452.9 28 - 754.0 50 - 1225.7 95 - 2179.0
GPM 1.05 - 31.85 1.84 - 49.79 2.32 - 80.81
(Stainless Steel: 1.8-77.79)
5.01 - 119.64  7.39 -190.36 13.20 - 323.79 25.09 - 575.6
Language English, Traditional Chinese
Unit Metric: Liter, cubic meters, meters
Time: second, minute, hour, day
Imperial: foot, Cubic foot, Uk gallon, US gallon
Display 16x3 3-Color Backlight 10-bit LCD display
Display update cycle 1s
Measurement accuracy ±2.5% OR ****
Linearity ± 0.5 % FS (>0.3m/s)
Power supply DC 24V 100mA(not included in the communication current)
Power I/O Connector Quick-release 6-pin connector
Input/Output FP-AS310A (A version): Analog output with self-powered 10-bit 4-20mA / NPN
FP-AS310R (R version): Modbus RTU RS485
Protection circuit Power reverse connection protection, Power surge protection
Waterproof level IP66 *****
Transient data Instantaneous flow rate
Cumulative data Positive flow
Operation button 4 Key touch buttons
Cable length  2 meters long
El dispositivo se calibra con agua a temperatura normal antes de salir de la fábrica. El uso de fluidos con viscosidades diferentes al agua puede resultar en valores de calibración inexactos y podría afectar los caudales mínimos y máximos.
** El rango de temperatura de trabajo para cada material se proporciona como referencia. Utilice su experiencia en diseño para realizar la selección final del material.
*** El valor mínimo de flujo puede variar ligeramente debido a factores del campo de flujo específicos de cada modelo.
**** La precisión de medición se determina mediante pruebas de laboratorio con agua limpia a una temperatura controlada de 25 °C. Las condiciones reales de uso pueden introducir errores.
***** IP66 significa "Protección contra ingreso" (Ingress Protection), lo que indica el grado de protección que ofrece el encapsulado de un dispositivo eléctrico contra la entrada de objetos extraños. El primer dígito ('6') indica protección total contra el polvo, mientras que el segundo ('6') significa que no hay daño por salpicaduras de agua a alta presión.


 FP-P015
Tamaño  Conector  Especificación Material
1/2"
Rosca macho BSPT UPVC / PVDF
NPT UPVC / PVDF
Rosca hembra BSPT UPVC / PVDF
NPT UPVC / PVDF
Casquillo / Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Fusión a tope ISO PPH / PVDF
Fusión por casquillo ISO PPH / PVDF
 FP-P025
Tamaño  Conector  Especificación Material
1"
Rosca macho BSPT UPVC / PVDF
NPT UPVC / PVDF
Rosca hembra BSPT UPVC / PVDF
NPT UPVC / PVDF
Casquillo / Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Fusión a tope ISO PPH / PVDF
Fusión por casquillo ISO PPH / PVDF
 FP-P032
Tamaño  Conector  Especificación Material
1-1/4"
Rosca macho BSPT UPVC / PVDF
NPT UPVC / PVDF
Rosca hembra BSPT UPVC / PVDF
NPT UPVC / PVDF
Casquillo / Socket
CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Fusión a tope ISO PPH / PVDF
Fusión por casquillo ISO PPH / PVDF
 FP-P040
Tamaño  Conector  Especificación Material
1-1/2"
Rosca macho BSPT UPVC / PVDF
NPT UPVC / PVDF
Rosca hembra BSPT UPVC / PVDF
NPT UPVC / PVDF
Casquillo / Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Fusión a tope ISO PPH / PVDF
Fusión por casquillo ISO PPH / PVDF
 FP-P050
Tamaño  Conector  Especificación Material
2"
Rosca macho BSPT UPVC / PVDF
NPT UPVC / PVDF
Rosca hembra BSPT UPVC / PVDF
NPT UPVC / PVDF
Casquillo / Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Fusión a tope ISO PPH / PVDF
Fusión por casquillo ISO PPH / PVDF
Junta a tope CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
 FP-P065
Tamaño Conector Especificación Material
2-1/2"
Fusión a tope ISO PPH / PVDF
Fusión por casquillo ISO PPH / PVDF
Casquillo / Socket CNS UPVC
JIS UPVC
ANS UPVC
DIN UPVC
Brida JIS 10K UPVC

⚠ Instrucciones de seguridad:

Después de la garantía, los componentes electrónicos del producto envejecen debido al tiempo y al entorno de operación. Bajo uso prolongado, reemplace el producto según la condición del mismo.

No opere el producto con retroiluminación LCD en color naranja o rojo por períodos prolongados. Esto podría causar daños al producto y pérdidas relacionadas.

Condiciones y exención de responsabilidad:
CONDICIONES: Los equipos vendidos por LORRIC no están destinados, ni deberán ser utilizados:
(1) Como un "Componente Básico" según 10 CFR 21 (NRC), para ser usado en o con cualquier instalación o actividad nuclear; o
(2) En aplicaciones médicas o en seres humanos. Si algún producto se utiliza en o con instalaciones nucleares, aplicaciones médicas, en seres humanos, o se utiliza de manera inadecuada, LORRIC no asume ninguna responsabilidad según lo establecido en nuestra garantía/exención de responsabilidad básica, y adicionalmente, el comprador indemnizará a LORRIC y lo mantendrá libre de cualquier responsabilidad o daño que surja del uso del producto de esta manera.

EXENCIÓN DE RESPONSABILIDAD: Tenga en cuenta que campos magnéticos o magnetismo residual pueden causar interferencia al medidor de caudal, lo que podría resultar en daños si se usan cerca del sitio de instalación. El comprador debe determinar la aplicabilidad del producto para el uso deseado y asume todos los riesgos relacionados. LORRIC no asume responsabilidad por omisiones o errores relacionados con el uso de sus productos.

La alarma utilizada para detectar daño o pérdida del rotor está destinada a ayudar a los operadores en el sitio a identificar la causa de las anomalías del equipo. Debido a la gran cantidad de variables en la operación en sitio y a los campos magnéticos provenientes de otros equipos, la función de alarma puede fallar. No utilice la función de alarma como única fuente para monitorear su sistema de flujo. Contacte a LORRIC para asistencia avanzada.

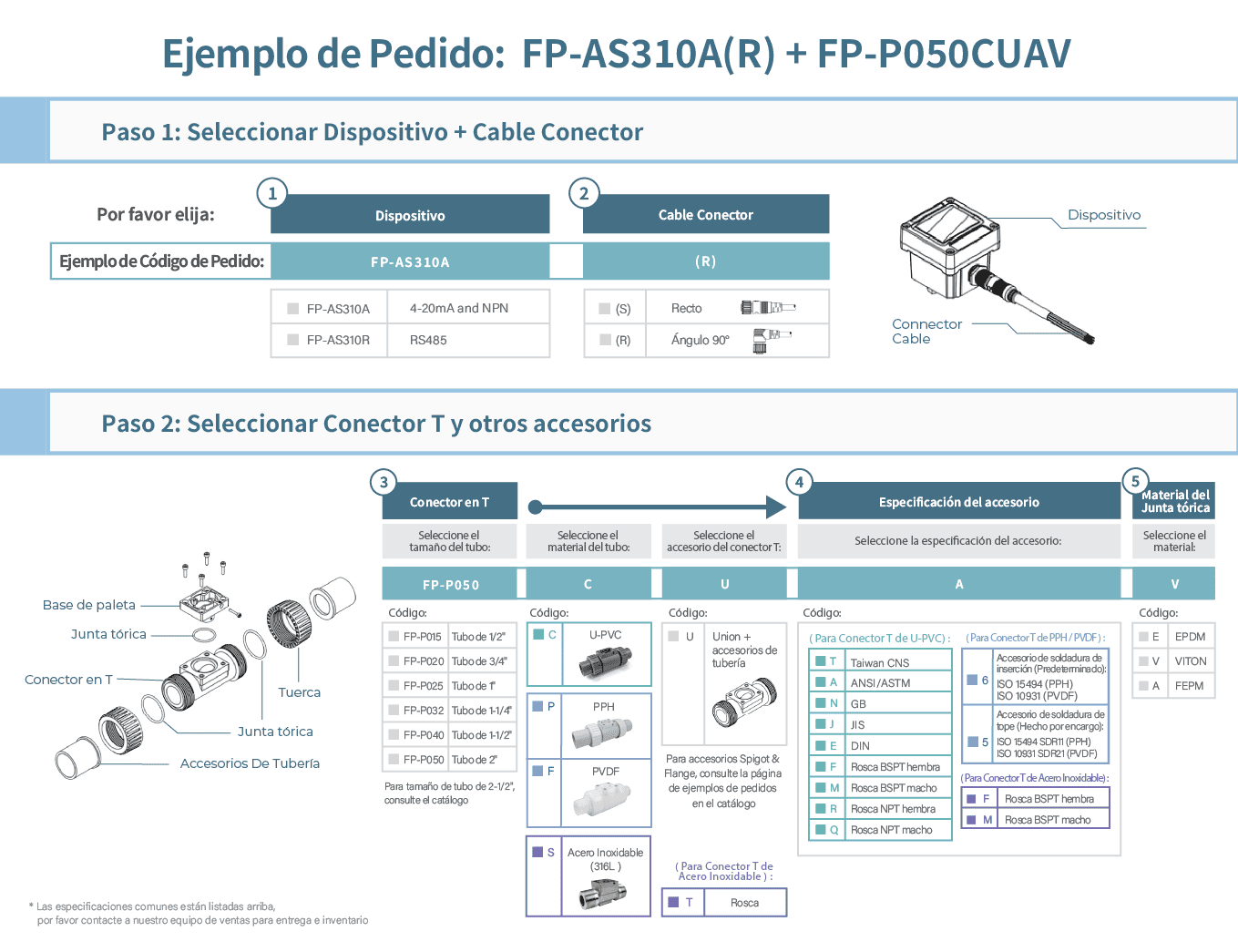

Realiza tu pedido según la siguiente información.

  • El conjunto completo del caudalímetro de rueda de paletas incluye: Dispositivo, set de paletas, conector en T.
  • Selecciona el dispositivo del caudalímetro y el conector de cable (Ejemplo de código de pedido: FP-AS310A(R))
  • Elige el conector en T + set de paletas según tamaño, material, tipo y especificación de tubería (Ejemplo: FP-P050CUAV)
  • Para pedir el conjunto completo, combina ambos códigos
  • Ejemplo: FP-AS310A(R) + FP-P050CUAV
    (Descarga el catálogo para más detalles)

소재




UPVC 파이프 - 유니온 직경(mm)

A B C D E F G H
½" 164 100 27.6 36 62.3 46.2 115.7 86.2
¾"
168 100 32.6 41.9 62.3 50.5 115.7 85.7
1"
168 100 40.6 50 62.3 60 115.7 85.7
1¼"
210 114 50.2 59.6 65 75.6 127 89.2
1½"
218 120 56 65.7 70 83 134 92.5
2"
269.5 133.3 72 81 81 99.7 148.8 99
UPVC 파이프 - 스피곳 직경(mm)

A B C D E F
2½" 160 70 76 92 106.5 152.5

장치 크기 (mm)
  I
  63 63 2.5
커넥터 (mm)
  K L
  47.8 30.0

Aplicaciones

Semiconductores

Semiconductores

Los caudalímetros controlan líquidos químicos y agua pura, mientras que las boquillas garantizan una pulverización precisa para la estabilidad del proceso.

PCBs

PCBs

Los caudalímetros en PCB controlan el flujo de químicos y limpieza, mientras las boquillas regulan el recubrimiento y enjuague

Aire acondicionado

Aire acondicionado

Los caudalímetros regulan el flujo de agua fría y caliente, monitoreando el consumo energético del enfriador; las boquillas equilibran el flujo de agua para mejorar la eficiencia

Industrias de agua purificada

Industrias de agua purificada

Los caudalímetros controlan el uso de agua en cada etapa para optimizar el proceso, mientras las boquillas mejoran la pulverización para maximizar purificación y reducir costos

Tratamiento de aguas residuales

Tratamiento de aguas residuales

Los caudalímetros regulan el flujo de agua para eficiencia y precisión, mientras las boquillas pulverizan químicos cumpliendo normas ambientales
