FP-AS510 Caudalímetro de rueda de paletas con tecnología patentada AxleSense

El medidor de flujo de rueda de paletas FP-AS cuenta con la tecnología patentada AxleSense, probado por SGS y conforme a RoHS, con el doble del rango de medición en comparación con otras marcas. Detecta la pérdida de la paleta, evitando problemas de flujo nulo, e incluye luces indicadoras grandes y una pantalla de gran tamaño para facilitar la supervisión en el sitio.

Tamaño de tubería:	DN15-65 (½" a 2-½")
Temperatura del fluido:	0~50°C (32~122°F)
	> 50 °, elegir PPH, PVDF, SS316
Fluido aplicable:	Agua clara, aceite o
	productos químicos con pocas impurezas
Precisión de medición:	±2.5% OR
Nivel de impermeabilidad:	IP66
Requerimiento de energía:	DC 12V a 36V 100mA
Tasa de flujo mostrada:	Flujo instantáneo / Totalizado
Entrada/Salida:	Salida analógica 16bit 4-20mA
	Modbus RTU RS485
	Señal de conmutación fotoeléctrica de 2 hilos
	(compatible con NPN/PNP)

Descargar archivo

Consultar ahora

Medidor de Flujo de Rueda de Paletas

El medidor de flujo de rueda de paletas mide el caudal utilizando el fluido para impulsar la rotación de las paletas, donde la velocidad de rotación es proporcional al caudal. Es adecuado para medir líquidos de baja viscosidad como agua, aceite y productos químicos. Se caracteriza por una precisión moderada, respuesta rápida y fácil instalación y mantenimiento. Debido a su contacto directo con el líquido, se requiere limpieza e inspección periódica.

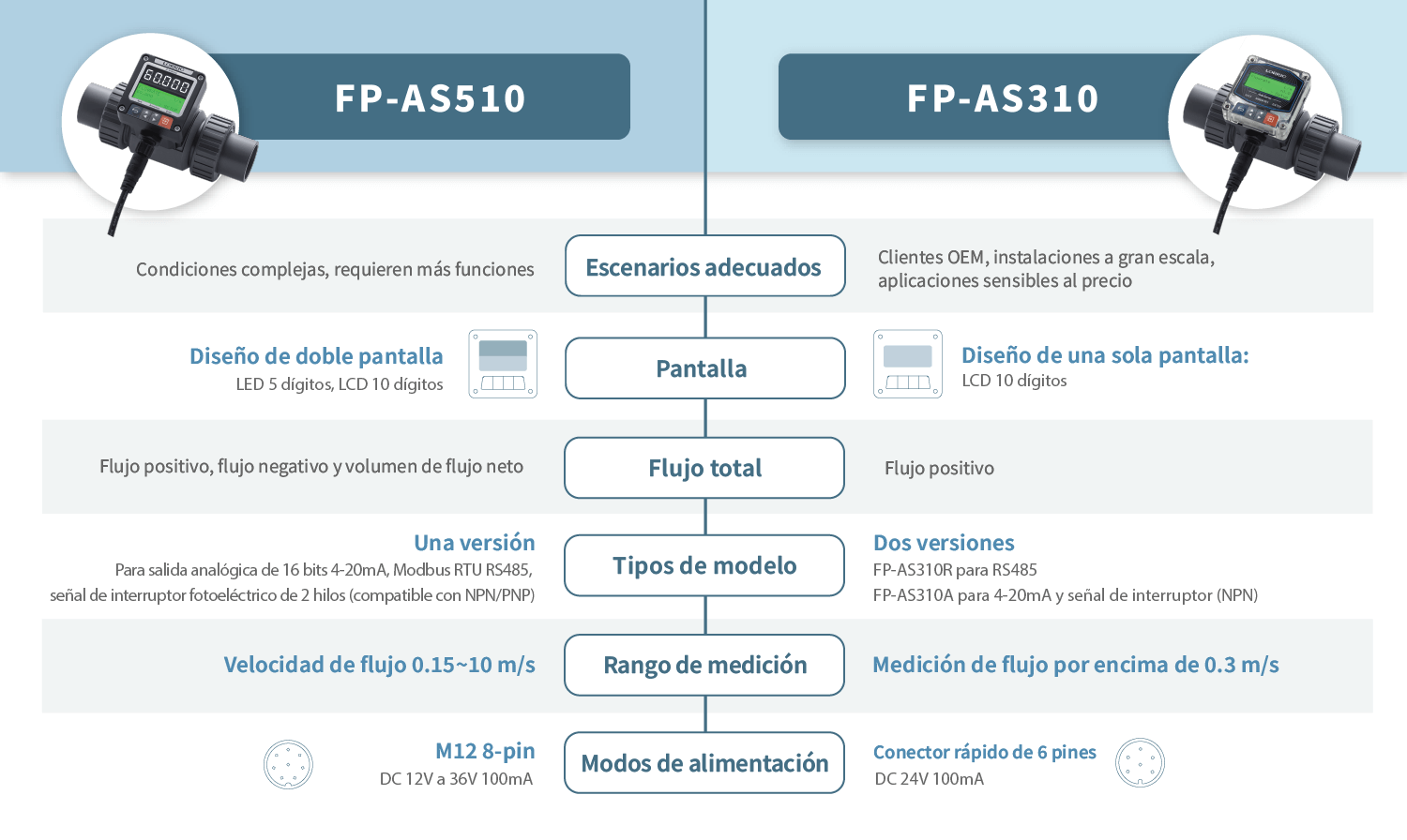

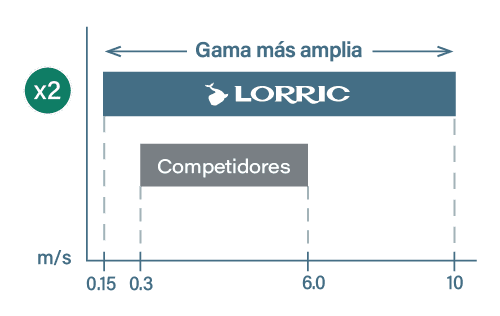

Rango de Detección Más Amplio

Los medidores de flujo de rueda de paletas tradicionales suelen presentar errores significativos o no pueden detectar el flujo a bajas velocidades dentro de la tubería. ¡Mejora la capacidad de medición de flujo con la tecnología AxleSense de LORRIC! Olvídate de lecturas inexactas o de la falta de detección de caudales bajos. Nuestra innovadora tecnología garantiza mayor precisión y un rango de medición más amplio, desde 0.15 m/s hasta 10 m/s, el doble que otras marcas competidoras.

Detección de Flujo Bidireccional

La tecnología patentada AxleSense permite la detección de flujo en ambas direcciones al medir la dirección de rotación de la rueda de paletas, superando las limitaciones de otras marcas que utilizan sensores de efecto Hall, los cuales pueden detectar la rotación pero no la dirección. Esta tecnología también proporciona información sobre la dirección del flujo, cálculos de flujo positivo, negativo y neto, además de un historial de acumulaciones diarias de hasta 14 días, optimizando las operaciones y mejorando la eficiencia en la gestión en sitio.

Detección Inteligente en Tiempo Real

Proporciona alertas claras de anomalías en la paleta, fundamentales para la integración en la Industria 4.0. Resuelve rápidamente problemas de flujo al sincronizarse con los sistemas de gestión de fábrica. La detección magnética incorporada verifica la intensidad del imán de la rueda de paletas, garantizando una precisión de flujo constante mediante monitoreo regular y reemplazos programados.

Pantallas LCD/LED Duales para un Monitoreo Fácil del Flujo y Estado del Equipo

Pantalla LED de alta luminosidad y gran tamaño para una fácil lectura de los valores de flujo a larga distancia.
La pantalla LCD cuenta con retroiluminación y una señal luminosa de advertencia en tres colores para un monitoreo visual del estado normal y anómalo del caudalímetro.

La pantalla se puede ajustar según la orientación de la tubería, ya sea en instalación vertical u horizontal

Ajuste la dirección de visualización de la pantalla según la orientación de la tubería, facilitando el monitoreo del flujo en diferentes configuraciones de instalación.
Más información: Cómo instalar un caudalímetro de rueda de paletas

Accesorio de tubería de calidad superior: durabilidad y sellado perfecto sin fugas.

Experience the pinnacle of durability with LORRIC's precision-turned pipe fittings. Crafted from extruded rod material, these fittings offer unwavering size consistency and a flawless, wave-free inner surface. The result? Reduced disturbances and higher measurement precision. With superior strength compared to injection-molded alternatives, our machined plastic pipe fittings eliminate concerns like flash, short shots, and weld lines. Say goodbye to compromises and embrace the reliability and quality you deserve.

Traditional plastic injection molding methods often result in uneven surfaces and wave-like patterns on the inner walls of tee fittings. This is because the melted plastic is compressed, causing greater shrinkage in thicker areas. As a consequence, the pipe's cross-sectional area becomes inconsistent, leading to unstable fluid flow and inaccurate calculations. Additionally, injection-molded fittings are prone to issues like flash, short shots, and weak weld lines, making them more susceptible to damage over time. In contrast, LORRIC's tee fittings are manufactured using a different approach, ensuring smooth and reliable performance while overcoming the limitations of conventional techniques.

Múltiples salidas de comunicación

FU-ES admite varios modos de comunicación, como salida analógica con autoalimentación de 16 bits 4-20mA, Modbus RTU RS485 y señal de interruptor fotoeléctrico de 2 hilos (compatible con NPN/PNP). No se requieren módulos de comunicación adicionales – ¡lo tenemos cubierto!
Más información:
•¿Qué es la salida analógica?
•¿Qué es Modbus RTU RS485?
•¿Qué es la señal de interruptor?

Tecnología Pulse 2.0

Los caudalímetros de rueda de paletas con salida de pulsos tradicional utilizan un valor K constante en todo el rango, lo que genera mayores errores, especialmente con caudales variables. Por ejemplo, un caudalímetro de rueda de paletas convencional en una tubería DN15 emite una señal cada 90 grados, con 106.55 pulsos equivalentes a 1L, sin importar la velocidad del flujo.
Pulse 2.0 exclusivo de LORRIC, impulsado por la tecnología AxleSense, emite un pulso por cada 0.01L, reduciendo los errores al ajustarse automáticamente a diferentes velocidades de flujo.

Especificaciones

		FP-P015	FP-P020	FP-P025	FP-P032	FP-P040	FP-P050	FP-P065
Método de instalación		En línea
Diámetro aplicable
	mm	DN 15	DN 20	DN 25	DN 32	DN 40	DN 50	DN 65
	pulgadas	1/2" NPS	3/4" NPS	1" NPS	1-1/4" NPS	1-1/2" NPS	2" NPS	2-1/2" NPS
Material del conector en T		UPVC / PPH / PVDF (Bajo pedido) / Acero inoxidable 316L
Material del rotor		PVDF o PPH con imán incorporado + rodamientos y eje de cerámica
Fluido aplicable		Diversos fluidos con pocas impurezas (<1%)
Viscosidad dinámica máxima del fluido		300cSt *
Temperatura del fluido en tuberías		UPVC: 0~50°C (32~122°F) / PPH: 0~90°C / PVDF: -20~140°C / SS316L: -20~100°C **
Temperatura del entorno de trabajo del dispositivo		-10~60°C (14~140°F)
Rango de velocidad		± 0.3~10m/s, puede extenderse a ± 0.15~10m/s ***
Rango de flujo
	LPM	1.8 -120.6	2.9 -188.5	4.4 -294.5	6.8 -452.9	11.3 -754.0	18.4 -1225.7	32.7 -2179.0
	GPM	0.47 - 28.4	0.83 - 49.86	1.35 - 80.81	2.33 -139.86	3.17 - 190.36	5.23 - 313.77	8.77 - 526.29
Idioma		Inglés, Chino tradicional, Chino simplificado (Otros personalizables)
Unidad		Métrico: Litro, metros cúbicos, metros Tiempo: segundo, minuto, hora, día Imperial: pie, pie cúbico, galón UK, galón US
Pantalla		Pantalla doble: LED de 5 dígitos grande, LCD de 16x3 con retroiluminación de 3 colores
Ciclo de actualización de la pantalla		0.5s、1s
Resolución de pantalla		Resolución máxima 0.0001 (más fina)
Precisión de medición		±2.5% O ****
Linealidad		± 0.5 % FS (>0.3m/s)
Reproducibilidad		± 0.4 %
Alimentación eléctrica		DC 12V a 36V 100mA
Conector de alimentación I/O		Conector M12 de 8 pines (2 metros de largo)
Entrada/Salida		Salida analógica autoalimentada 16-bit 4-20mA Modbus RTU RS485 Señal de conmutador optoacoplador de 2 hilos (con cable de señal de 2 metros)
Corriente de consumo		<200mA@12V al arrancar y trabajar de manera estable (no incluida la corriente de comunicación)
Circuito de protección		Protección contra inversión de polaridad y sobrecarga
Nivel de impermeabilidad		IP66 *****
Datos transitorios		Caudal instantáneo
Datos acumulativos		Acumulación de volumen (flujo positivo\flujo negativo\flujo neto) Volumen diario acumulado de los últimos 14 días (habilitar la función de fecha después de instalar la batería)
Dígitos de pantalla		ED 5 dígitos (4 dígitos si el valor es negativo) LCD 10 dígitos (sin incluir signo y punto decimal)
Botón de operación		4 botones táctiles
Batería para función calendario		CR2032

* El dispositivo se calibra con agua a temperatura normal antes de salir de la fábrica. El uso de fluidos con viscosidades diferentes al agua puede resultar en valores de calibración inexactos y podría afectar los caudales mínimos y máximos.
** El rango de temperatura de trabajo para cada material se proporciona como referencia. Utilice su experiencia en diseño para realizar la selección final del material.
*** El valor mínimo de flujo puede variar ligeramente debido a factores del campo de flujo específicos de cada modelo.
**** La precisión de medición se determina mediante pruebas de laboratorio con agua limpia a una temperatura controlada de 25 °C. Las condiciones reales de uso pueden introducir errores.
***** IP66 significa "Protección contra ingreso" (Ingress Protection), lo que indica el grado de protección que ofrece el encapsulado de un dispositivo eléctrico contra la entrada de objetos extraños. El primer dígito ('6') indica protección total contra el polvo, mientras que el segundo ('6') significa que no hay daño por salpicaduras de agua a alta presión.

FP-P015
Tamaño	Conector	Especificación	Material
1/2"
	Rosca macho	BSPT	UPVC / PVDF
	Rosca macho	NPT	UPVC / PVDF
	Rosca hembra	BSPT	UPVC / PVDF
	Rosca hembra	NPT	UPVC / PVDF
	Casquillo / Socket	CNS	UPVC
		JIS	UPVC
		ANS	UPVC
		DIN	UPVC
	Fusión a tope	ISO	PPH / PVDF
	Fusión por casquillo	ISO	PPH / PVDF

FP-P025
Tamaño	Conector	Especificación	Material
1"
	Rosca macho	BSPT	UPVC / PVDF
	Rosca macho	NPT	UPVC / PVDF
	Rosca hembra	BSPT	UPVC / PVDF
	Rosca hembra	NPT	UPVC / PVDF
	Casquillo / Socket	CNS	UPVC
		JIS	UPVC
		ANS	UPVC
		DIN	UPVC
	Fusión a tope	ISO	PPH / PVDF
	Fusión por casquillo	ISO	PPH / PVDF

FP-P032
Tamaño	Conector	Especificación	Material
1-1/4"
	Rosca macho	BSPT	UPVC / PVDF
	Rosca macho	NPT	UPVC / PVDF
	Rosca hembra	BSPT	UPVC / PVDF
	Rosca hembra	NPT	UPVC / PVDF
	Casquillo / Socket	CNS	UPVC
		JIS	UPVC
		ANS	UPVC
		DIN	UPVC
	Fusión a tope	ISO	PPH / PVDF
	Fusión por casquillo	ISO	PPH / PVDF

FP-P040
Tamaño	Conector	Especificación	Material
1-1/2"
	Rosca macho	BSPT	UPVC / PVDF
	Rosca macho	NPT	UPVC / PVDF
	Rosca hembra	BSPT	UPVC / PVDF
	Rosca hembra	NPT	UPVC / PVDF
	Casquillo / Socket	CNS	UPVC
		JIS	UPVC
		ANS	UPVC
		DIN	UPVC
	Fusión a tope	ISO	PPH / PVDF
	Fusión por casquillo	ISO	PPH / PVDF

FP-P050
Tamaño	Conector	Especificación	Material
2"
	Rosca macho	BSPT	UPVC / PVDF
	Rosca macho	NPT	UPVC / PVDF
	Rosca hembra	BSPT	UPVC / PVDF
	Rosca hembra	NPT	UPVC / PVDF
	Casquillo / Socket	CNS	UPVC
		JIS	UPVC
		ANS	UPVC
		DIN	UPVC
	Fusión a tope	ISO	PPH / PVDF
	Fusión por casquillo	ISO	PPH / PVDF
	Junta a tope	CNS	UPVC
		JIS	UPVC
		ANS	UPVC
		DIN	UPVC

FP-P065
Tamaño	Conector	Especificación	Material
2-1/2"
	Fusión a tope	ISO	PPH / PVDF
	Fusión por casquillo	ISO	PPH / PVDF
	Casquillo / Socket	CNS	UPVC
		JIS	UPVC
		ANS	UPVC
		DIN	UPVC
	Brida	JIS 10K	UPVC

⚠ Instrucciones de seguridad:

Después de la garantía, los componentes electrónicos del producto envejecen debido al tiempo y al entorno de operación. Bajo uso prolongado, reemplace el producto según la condición del mismo.

No opere el producto con retroiluminación LCD en color naranja o rojo por períodos prolongados. Esto podría causar daños al producto y pérdidas relacionadas.

Condiciones y exención de responsabilidad:
CONDICIONES: Los equipos vendidos por LORRIC no están destinados, ni deberán ser utilizados:
(1) Como un "Componente Básico" según 10 CFR 21 (NRC), para ser usado en o con cualquier instalación o actividad nuclear; o
(2) En aplicaciones médicas o en seres humanos. Si algún producto se utiliza en o con instalaciones nucleares, aplicaciones médicas, en seres humanos, o se utiliza de manera inadecuada, LORRIC no asume ninguna responsabilidad según lo establecido en nuestra garantía/exención de responsabilidad básica, y adicionalmente, el comprador indemnizará a LORRIC y lo mantendrá libre de cualquier responsabilidad o daño que surja del uso del producto de esta manera.

EXENCIÓN DE RESPONSABILIDAD: Tenga en cuenta que campos magnéticos o magnetismo residual pueden causar interferencia al medidor de caudal, lo que podría resultar en daños si se usan cerca del sitio de instalación. El comprador debe determinar la aplicabilidad del producto para el uso deseado y asume todos los riesgos relacionados. LORRIC no asume responsabilidad por omisiones o errores relacionados con el uso de sus productos.

La alarma utilizada para detectar daño o pérdida del rotor está destinada a ayudar a los operadores en el sitio a identificar la causa de las anomalías del equipo. Debido a la gran cantidad de variables en la operación en sitio y a los campos magnéticos provenientes de otros equipos, la función de alarma puede fallar. No utilice la función de alarma como única fuente para monitorear su sistema de flujo. Contacte a LORRIC para asistencia avanzada.

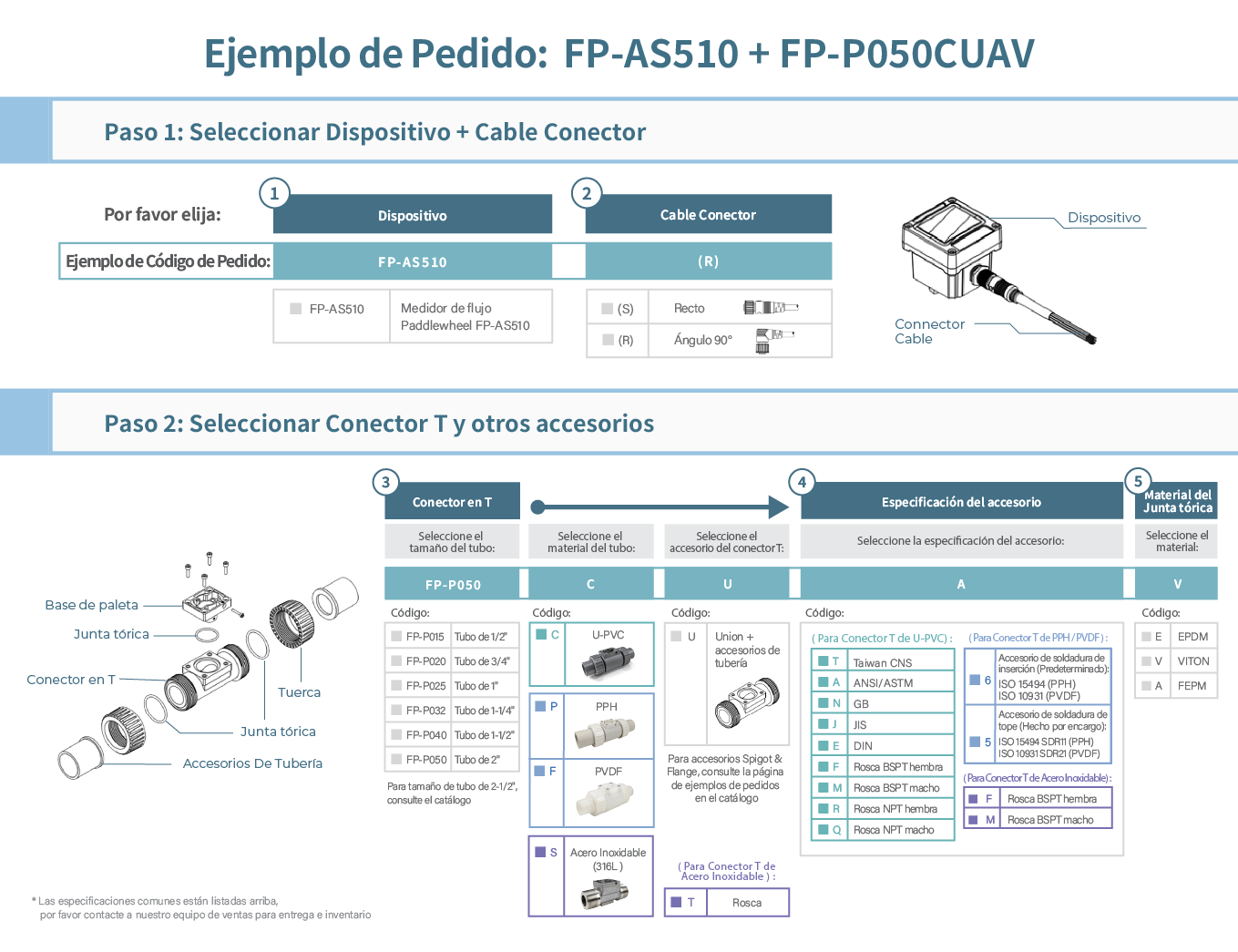

Por favor, realice su pedido según la siguiente información.

El conjunto completo del caudalímetro de rueda de paletas incluye: Dispositivo, Conjunto de paletas, y Conector en T.
Seleccione el dispositivo del caudalímetro y el cable conector (Ejemplo de código de pedido: FP-AS510 (R))
Elija el conector en T + conjunto de paletas según tamaño, material, tipo y especificación de tubería (Ejemplo: FP-P050CUAV)
Para pedir el conjunto completo, combine ambos códigos
Ejemplo de código de pedido: FP-AS510 (R) + FP-P050CUAV
(Descarga el catálogo para más detalles)

Tamaño

Tubería UPVC - diámetro de unión (mm)
	A	B	C	D	E	F	G	H
½"	164	100	27.6	36	62.3	46.2	115.7	86.2
¾"	168	100	32.6	41.9	62.3	50.5	115.7	85.7
1"	168	100	40.6	50	62.3	60	115.7	85.7
1¼"	210	114	50.2	59.6	65	75.6	127	89.2
1½"	218	120	56	65.7	70	83	134	92.5
2"	269.5	133.3	72	81	81	99.7	148.8	99
