FU-LT เครื่องวัดอัตราการไหลแบบอัลตราโซนิกชนิดรวม น้ำหนักเบา

ผลิตในไต้หวัน ซีรีส์ FU-LT เป็นเครื่องวัดอัตราการไหลแบบอัลตราโซนิกแบบหนีบที่ออกแบบมาสำหรับท่อที่มีเส้นผ่านศูนย์กลางไม่เกิน 1 นิ้ว ใช้วิธีการวัดแบบไม่สัมผัส โดยไม่ต้องตัดท่อ ไม่ต้องใช้เจลต่อสัญญาณ ไม่มีการสูญเสียความดัน และไม่ปนเปื้อนของเหลว เหมาะสำหรับของเหลวเคมีและสภาพแวดล้อมที่รุนแรงหลายประเภท

ขนาดท่อที่ใช้ได้:	1/4" ~ 1" (DN8 ~ DN25)
อุณหภูมิของเหลว:	0 ~ 85°C (ไม่มีน้ำแข็งที่ผิวท่อ)
ของเหลวที่ใช้ได้:	ของเหลวที่ไม่มีสิ่งสกปรกหรือฟองอากาศ
ความแม่นยำในการวัด:	±3.0% ของค่าที่อ่านได้ (10% ~ 100% F.S.) ±0.3% F.S. (0% ~ 10% F.S.)
ระดับการป้องกัน:	IP66
แหล่งพลังงาน:	DC 24V
โมดูลแสดงผล:	ไฟพื้นหลัง 3 สี + LCD 3 บรรทัด 16 ตัวอักษร
อินพุต / เอาท์พุต:	เอาท์พุตแอนะล็อก (self-powered 10-bit 4–20mA)
	Modbus RTU RS485
	เอาท์พุต NPN

สอบถามตอนนี้

เครื่องวัดอัตราการไหลแบบอัลตราโซนิกหนีบท่อ

เครื่องวัดอัตราการไหลแบบอัลตราโซนิกหนีบท่อทำการวัดแบบไม่สัมผัสโดยใช้เซ็นเซอร์ที่ติดตั้งทั้งสองด้านของท่อ ขั้นตอนการติดตั้งไม่จำเป็นต้องตัดท่อหรือหยุดการไหลของของเหลว การออกแบบแบบไม่รุกล้ำช่วยป้องกันการปนเปื้อนของของเหลว เหมาะอย่างยิ่งสำหรับการใช้งานในอุตสาหกรรมเซมิคอนดักเตอร์ อิเล็กทรอนิกส์ และเคมี ที่ของเหลวมีมูลค่าสูงและท่อมีเส้นผ่านศูนย์กลางเล็ก เช่น น้ำบริสุทธิ์พิเศษในกระบวนการเซมิคอนดักเตอร์ สารเคมีที่มีฤทธิ์กัดกร่อนในกระบวนการผลิต PCB และการตรวจวัดน้ำเสียปริมาณเล็กในระบบบำบัดน้ำ

หลักการวัดของเครื่องวัดการไหลอัลตราโซนิกแบบ ToF (Time of Flight)

เครื่องวัดการไหลอัลตราโซนิก FU-ES ใช้เทคโนโลยี EchoSense ตามหลักการ Time of Flight วัดความแตกต่างของเวลาการเดินทางของคลื่นอัลตราโซนิกในทิศทางตามและทวนการไหล เพื่อคำนวณความเร็วของของไหล และนำมารวมกับพื้นที่หน้าตัดของท่อเพื่อหาค่าอัตราการไหล ดูเพิ่มเติม: สูตรคำนวณอัตราการไหล

รองรับของไหลหลายประเภท วัสดุท่อ และขนาดท่อ

เครื่องวัดการไหลอัลตราโซนิก EchoSense ใช้ได้กับของไหลหลายชนิด ทั้งน้ำ น้ำมัน และสารเคมีต่างๆ รองรับวัสดุท่อหลากหลาย เช่น สแตนเลส PVC PP และ PVDF และขนาดท่อตั้งแต่ 1/4" ถึง 1"

การออกแบบขนาดเล็กพิเศษ เหมาะสำหรับงานที่ต้องการความแม่นยำสูง

ซีรีส์ FU-LT ได้รับการออกแบบให้มีขนาดเล็กพิเศษ ติดอันดับเล็กที่สุดในอุตสาหกรรม เหมาะสำหรับพื้นที่ติดตั้งจำกัดและท่อขนาดเล็ก ให้การวัดการไหลที่แม่นยำ มีประสิทธิภาพสูง และเสถียร โดยไม่เปลืองพื้นที่ แตกต่างจากเครื่องวัดการไหลแบบเดิมที่มีขนาดใหญ่หรือไม่รองรับท่อขนาดเล็ก FU-LT สามารถตรวจจับการเปลี่ยนแปลงการไหลขนาดเล็กได้อย่างแม่นยำ รองรับความต้องการสูงของอุตสาหกรรมเซมิคอนดักเตอร์ เคมีอิเล็กทรอนิกส์ และการผลิตความแม่นยำสูง

วัสดุทนทานต้านการกัดกร่อน เหมาะสำหรับสภาพแวดล้อมรุนแรง

FU-LT ใช้โครงสร้างสแตนเลสพร้อมเคลือบเทฟลอน (Teflon®) ที่มีคุณสมบัติต้านการกัดกร่อน ป้องกันการเกาะติด ฉนวนไฟฟ้า และแรงเสียดทานต่ำ สามารถทนต่อหมอกเกลือ ไอน้ำมัน และน้ำยาทำความสะอาดอุตสาหกรรมได้โดยไม่ลอกหรือเสื่อมสภาพ ปราศจากโลหะหนักและมีการปล่อย VOC ต่ำ จึงเป็นมิตรต่อสิ่งแวดล้อม เหมาะสำหรับงานเคมี กลางแจ้ง หรือการผลิตอาหารที่ต้องการความทนทานต่อการกัดกร่อนและความสะอาดสูง

ประหยัดเวลาและค่าใช้จ่าย: ไม่ต้องใช้เจลเชื่อมต่อ

เครื่องวัดการไหลแบบอัลตราโซนิกทั่วไปต้องใช้เจลเชื่อมต่อในการส่งสัญญาณ ซึ่งยุ่งยากต่อการทา ต้องเติมเป็นระยะ และเสี่ยงต่อการสกปรก แห้ง หรือขยับจนกระทบความแม่นยำ FU-LT ใช้แผ่นยางทนทานเฉพาะของ LORRIC แทนเจลอย่างสมบูรณ์ ติดตั้งได้รวดเร็ว สะอาด ปราศจากการปนเปื้อน รับประกันการส่งสัญญาณที่เสถียรระยะยาว พร้อมลดเวลาและค่าใช้จ่ายในการบำรุงรักษา

ตั้งค่าเพียงครั้งเดียว: ตรวจจับวัสดุและขนาดท่ออัตโนมัติ

FU-LT มีฐานข้อมูลขนาดและวัสดุท่อที่ใช้ทั่วไปในตัว หลังติดตั้งจะตรวจจับวัสดุท่อ เส้นผ่านศูนย์กลาง และความหนาของผนังท่อโดยอัตโนมัติ โดยไม่ต้องป้อนค่าพารามิเตอร์ที่ซับซ้อนเอง ทำให้ขั้นตอนการตั้งค่าง่ายขึ้น ติดตั้งและเริ่มใช้งานได้รวดเร็ว ลดข้อผิดพลาดและเวลาการทำงานได้อย่างมาก

สเปคทางเทคนิค

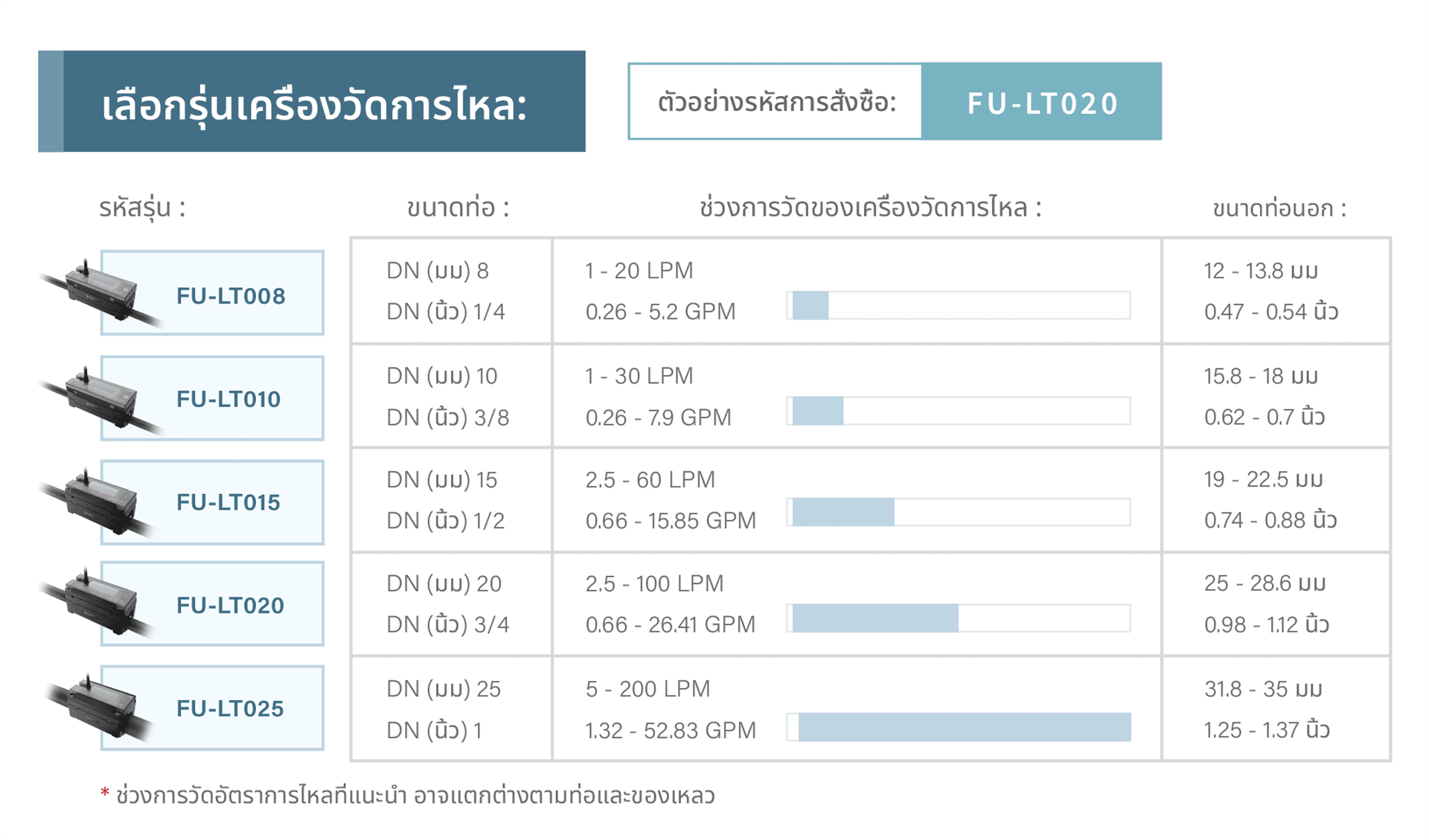

		FU-LT008	FU-LT010	FU-LT015	FU-LT020	FU-LT025
วิธีการติดตั้ง		Clamp-on (หนีบจากด้านนอก)
ขนาดท่อ (DN / นิ้ว)		DN8 (1/4")	DN10 (3/8")	DN15 (1/2")	DN20 (3/4")	DN25 (1")
เส้นผ่านศูนย์กลางท่อที่รองรับ
	มม.	12 - 13.8	15.8 - 18	19 - 22.5	25 - 28.6	31.8 - 35
	นิ้ว	0.47-0.54	0.61-0.7	0.74-0.88	0.98-1.12	1.25-1.37
วัสดุท่อที่รองรับ		ท่อโลหะ*, ท่อพลาสติก (UPVC, PPH, PVDF, PFA, PTFE)
ของเหลวที่รองรับ		ของเหลวหลายชนิด (ไม่มีอนุภาคของแข็งหรือฟองอากาศมาก)
อุณหภูมิของเหลว		0 ～ 85℃ (ผิวท่อไม่เป็นน้ำแข็ง)
ช่วงความเร็วการไหล		แนะนำ: ±0.3 ～ 6.0 m/s, วัดได้: ±0.1 ～ 10 m/s
ช่วงอัตราการไหล
	LPM	1-20	1-30	2.5-60	2.5-100	5-200
	GPM	0.26-5.28	0.26-7.92	0.66-15.85	0.66-26.41	1.32-52.83
ภาษาที่รองรับ		อังกฤษ, จีนตัวเต็ม/ตัวย่อ (สามารถปรับแต่งภาษาอื่นได้)
หน่วยการวัด		หน่วยเมตริก – เมตร, ลูกบาศก์เมตร, ลิตร / เวลา – นาที, ชั่วโมง, วัน / หน่วยอิมพีเรียล – ฟุต, ลูกบาศก์ฟุต, แกลลอนอังกฤษ, แกลลอนสหรัฐ
ประเภทหน้าจอ		LCD 3 บรรทัด 16 ตัวอักษร, ไฟพื้นหลัง 3 สี
ความถี่การอัปเดต		0.5 วินาที, 1 วินาที
ความแม่นยำ		±3.0% F.S. (10%～100% F.S.), ±0.3% F.S. (0%～10% F.S.)**
ความละเอียดการแสดงผล		สูงสุด 0.0001 (ละเอียด)
แหล่งจ่ายไฟ		DC 24V
การเชื่อมต่อไฟ / I/O		คอนเนกเตอร์ 6 พิน (สายสัญญาณยาว 2 เมตร)
อินพุต / เอาต์พุต		เอาต์พุตอนาล็อก 10 บิต 4-20mA / Modbus RTU RS485 / เอาต์พุต NPN
กระแสไฟขณะใช้งาน		200mA@24V ขณะทำงานปกติ (ไม่รวมกระแสสื่อสาร)
การป้องกันวงจร		ป้องกันขั้วกลับ, ทนต่อแรงดันกระชาก
ระดับการป้องกัน		IP66***
อุณหภูมิแวดล้อม		-10 ～ 60℃ (ไม่เป็นน้ำแข็ง)
ความชื้นสัมพัทธ์		35 ～ 85%RH (ไม่มีการควบแน่น)
วัสดุ		PPS+GF, PEEK, NBR, Silicon, PA66+GF, PC+GF, SS304, PMMA
น้ำหนัก (g)				426g (รวมฝาครอบป้องกัน, ไม่รวมสาย)	441g (รวมฝาครอบป้องกัน, ไม่รวมสาย)

＊ สำหรับท่อทองแดง ควรตรวจสอบเส้นผ่านศูนย์กลางด้านนอกตามตารางด้านล่าง
＊＊ ความแม่นยำทดสอบในสภาพแวดล้อมห้องปฏิบัติการ 25℃ ด้วยท่อและของเหลวที่ตั้งค่าไว้ หลังการปรับศูนย์ ผลลัพธ์จริงอาจแตกต่างตามสภาพการใช้งาน
＊＊＊ การหมุนหน้าจอและคลายสกรูรอบ ๆ อาจมีผลต่อการกันน้ำระดับ IP66

ขนาด

FU-ES015 / FU-ES020 / FU-ES025 / FU-ES032

หน่วย：mm

รุ่น	A	B	C	D	E	F
FU-LT008	105.00	64.1	49.2	40.44	36.00	14.00
FU-LT010	105.00	67.73	57.73	40.44	40.50	19.00
FU-LT015	105.00	71.13	61.13	50.90	45.00	23.00
FU-LT020	105.00	77.63	67.63	50.90	51.50	29.00
FU-LT025	105.00	84.96	74.96	61.12	58.00	35.00
