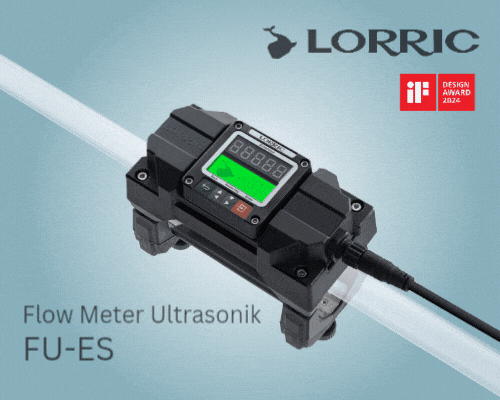

FU-ES EchoSense Clamp on Ultrasonic Flow Meter

Ultrasonic flow meter digital model jepit buatan Taiwan dengan teknologi paten yang memudahkan instalasi dan penggunaan, dengan cukup satu klik untuk menyelesaikan pengaturan dasar dan hanya membutuhkan 3  langkah dalam 3 menit untuk pemasangan berkat model jepit pada pipa yang inovatif.

Ukuran pipa: 1/2~3"
Suhu cairan: 0 ~ 85°C (Tanpa es di permukaan)
Jenis cairan: Air, minyak, bahan kimia
Akurasi pengukuran: ±3 % OR (pada 10% hingga
   100% dari skala penuh)
Tingkat ketahanan air: IP66
Kebutuhan daya: DC 12V to 36V
Laju Aliran Ditampilkan: Laju Aliran Sesaat/Akumulasi
Input/Output: Output analog dengan
  4-20mA bertenaga  mandiri 16-bit
  Modbus RTU RS485
  Sinyal saklar fotoelektrik 2-kawat
(kompatibel dengan NPN/PNP)

Catalogue MANUAL



Ultrasonic Flow Meter

Ultrasonic Flow Meter model jepit dengan desain pemasangan di luar pipa mengukur aliran dengan menempelkan sensor di kedua sisi pipa, tanpa perlu memotong atau mengganggu aliran saat instalasi—solusi ideal untuk situasi di mana penghentian operasional tidak memungkinkan.

Metode non-invasif ini sangat cocok untuk pengukuran bebas kontaminasi dalam proses semikonduktor, manufaktur PCB, dan pengolahan air, menawarkan linearitas tinggi dan akurasi konsisten pada semua tingkat aliran.

Ultrasonic Flow Meter

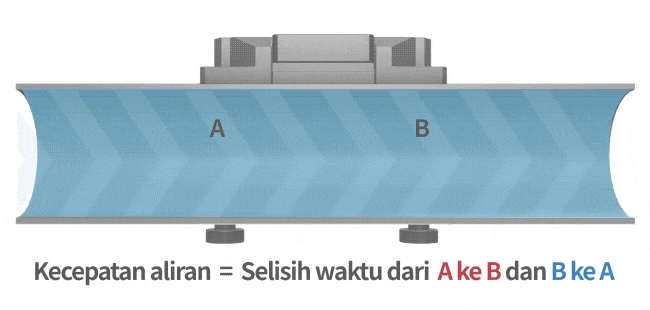

Prinsip ToF (Time of Flight)

Prinsip ToF (Time of Flight)

Pengukuran aliran yang akurat bergantung pada pengukuran kecepatan fluida yang tepat. Flow meter ultrasonic FU-ES dengan teknologi EchoSense menghitung kecepatan dengan mengukur perbedaan waktu gelombang ultrasonik yang bergerak searah dan berlawanan dengan aliran (Time of Flight).

Seperti yang ditunjukkan pada gambar, sinyal ultrasonik bergerak lebih cepat searah aliran (A ke B) dibandingkan dengan berlawanan arah aliran (B ke A) karena pengaruh cairan terhadap kecepatan gelombang. Dengan mengukur perbedaan waktu, kecepatan aliran dapat ditentukan, dan ketika dikombinasikan dengan luas penampang pipa, laju aliran dapat dihitung secara akurat. (Laju Aliran = Luas Penampang × Kecepatan Aliran)

Pelajari lebih lanjut: Cara Menghitung Laju Aliran

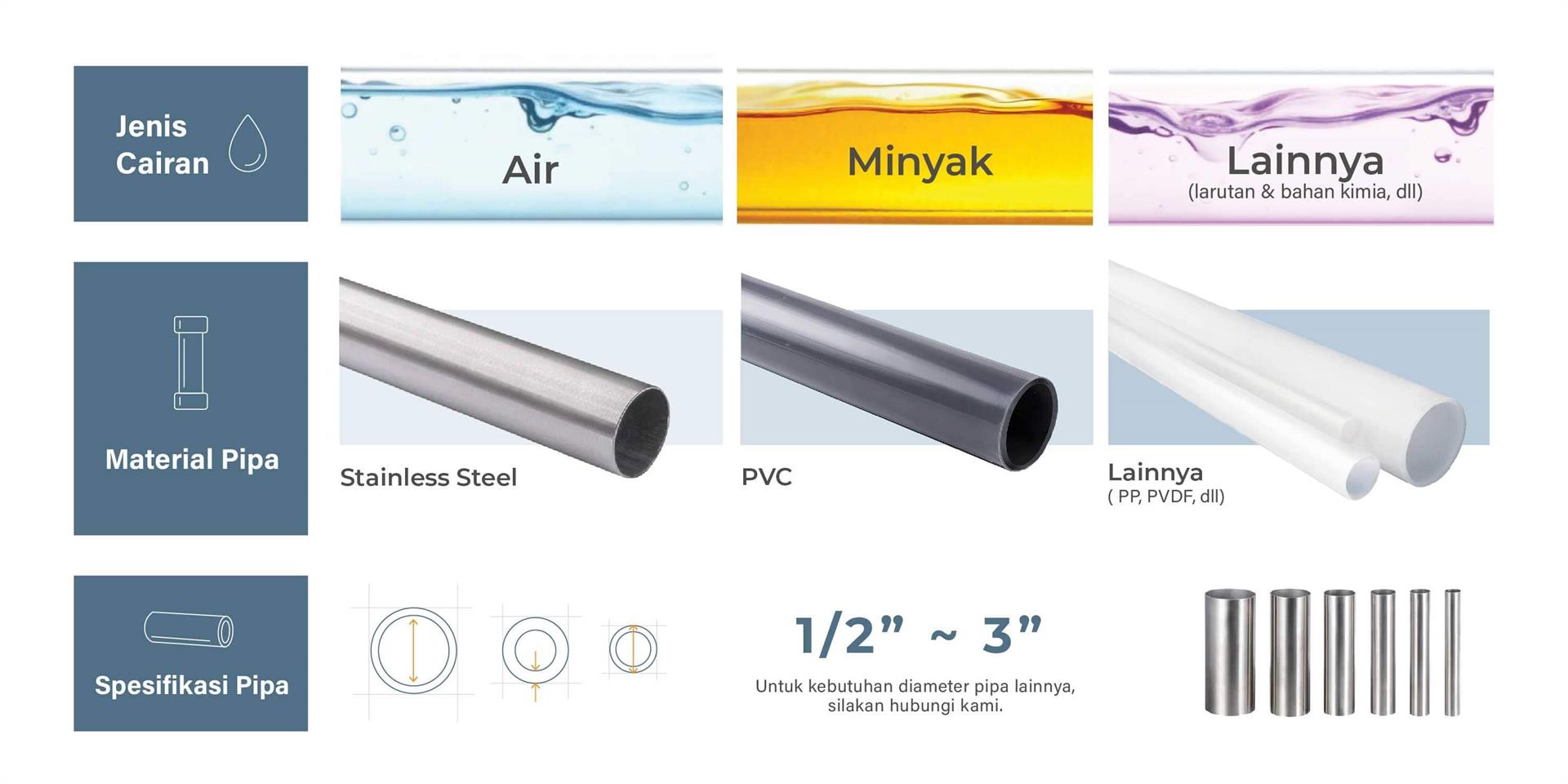

Cocok untuk Berbagai Jenis Cairan, Material Pipa, dan Diameter

Ultrasonic Flow Meter EchoSense dapat digunakan untuk berbagai jenis fluida seperti air, minyak, dan bahan kimia. Alat ini cocok dengan material pipa seperti stainless steel, PVC, serta PP dan PVDF. Dapat diaplikasikan pada pipa berdiameter 1/2 inci hingga 3 inci.

Cocok untuk Berbagai Jenis Cairan, Material Pipa, dan Diameter

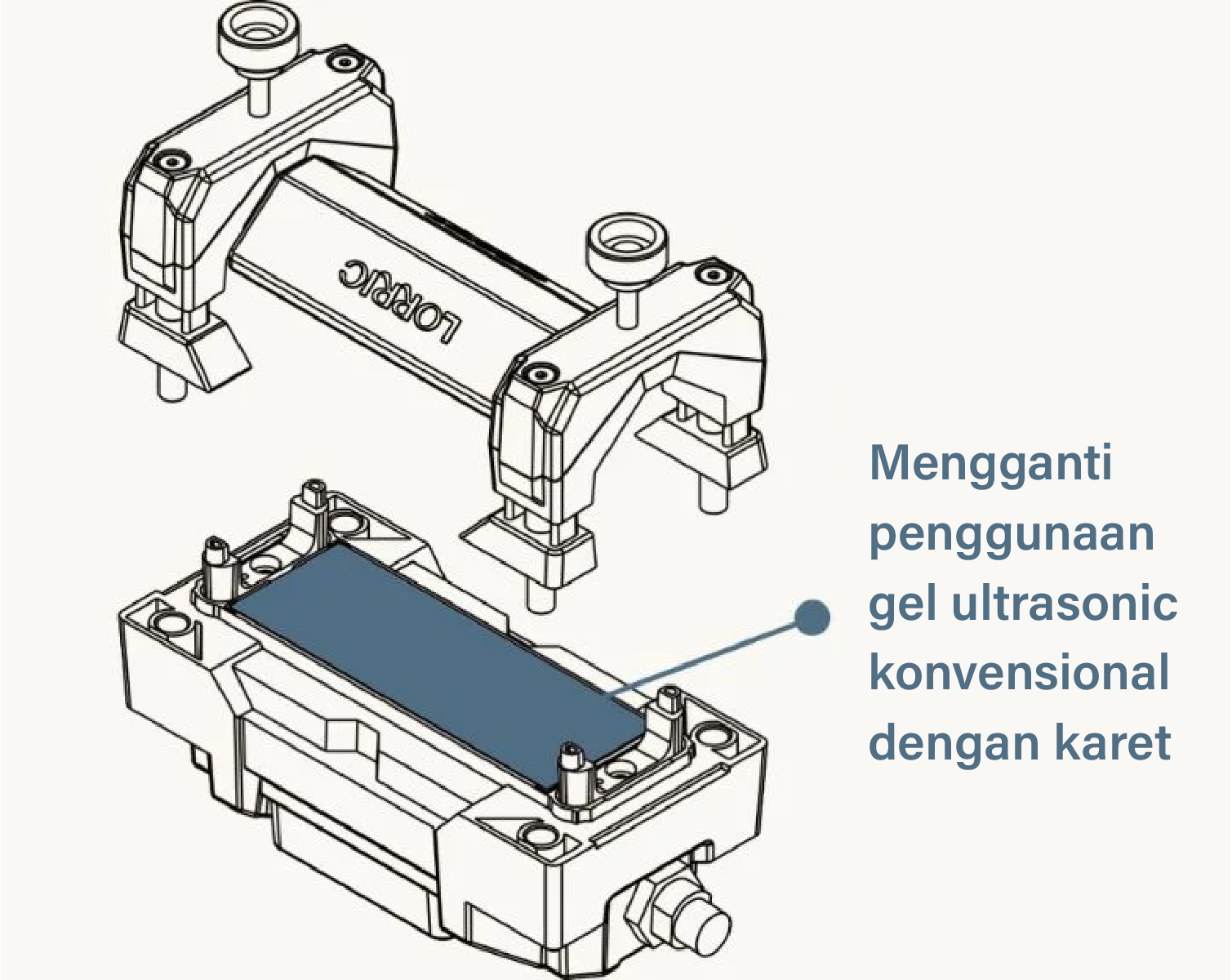

Tidak Perlu Lagi Repot dengan Penggunaan Gel Ultrasound yang Memboroskan Waktu dan Biaya

Tidak Perlu Lagi Repot dengan Penggunaan Gel Ultrasound yang Memboroskan Waktu dan Biaya

Flow meter tradisional pada umumnya masih menggunakan gel ultrasound sebagai penghantar gelombang suara yang perlu diaplikasikan ulang secara berkala yang memakan waktu dan biaya. "Pad Gasket Ultrasonik" berbahan karet sebagai pengganti gel ultrasound dari LORRIC adalah solusi praktis yang menghemat waktu dan uang Anda.

Selesaikan Semua Pengaturan dalam Sekali Klik

Dengan teknologi EchoSense, Anda tidak perlu khawatir tentang bahan pipa, diameter dalam dan luar, ketebalan, kecepatan suara cairan, penempatan probe, atau kesulitan instalasi. Hanya dengan sekali klik, semua pengaturan menjadi lebih mudah.

Selesaikan Semua Pengaturan dalam Sekali Klik
Pencocokan Spesifikasi Pipa Secara Otomatis

Pencocokan Spesifikasi Pipa Secara Otomatis

Teknologi EchoSense memiliki database spesifikasi pipa umum seperti PVC, PP, PVDF, dan stainless steel. Setelah pemasangan, hanya dengan sekali klik,  pipa yang dipasang akan secara otomatis dicocokkan dengan database dan mengatur material, diameter luar, dan ketebalan dinding pipa. Dengan cara ini, proses instalasi jadi lebih mudah, tanpa perlu pengaturan manual yang rentan salah, serta mengatasi masalah spesifikasi pipa yang tidak jelas pada sistem tradisional.

Akurasi pengukuran yang luar biasa

Algoritma eksklusif LORRIC memastikan presisi tinggi, yang telah diakui oleh sertifikasi TrigasFI dari Jerman. Berdasarkan grafik pengujian, akurasi pengukuran FU-ES adalah ±3,0% OR untuk 10%-100% dari skala penuh (F.S.) dan ±0,3% F.S. untuk 0%-10% dari F.S. Untuk pipa DN25 (kisaran 3-300 LPM), pembacaan 100 LPM (10%-100%) memiliki kesalahan ±3,0% (97-103). Pembacaan 20 LPM (0%-10%) memiliki kesalahan ±0,3% (19,91-20,09)

Akurasi pengukuran yang luar biasa
Kompatibel dengan Beragam Mode Komunikasi

Kompatibel dengan Beragam Mode Komunikasi

FU-ES mendukung berbagai mode komunikasi seperti output Analog dengan daya mandiri 16-bit 4-20mA, Modbus RTU RS485, dan sinyal saklar fotoelektrik 2-kabel (kompatibel dengan NPN/PNP). Tidak perlu modul komunikasi tambahan—semuanya sudah tersedia!

Pelajari lebih lanjut:
Apa itu Analog Output
Apa itu Modbus RTU RS485
Apa itu Switch Signal

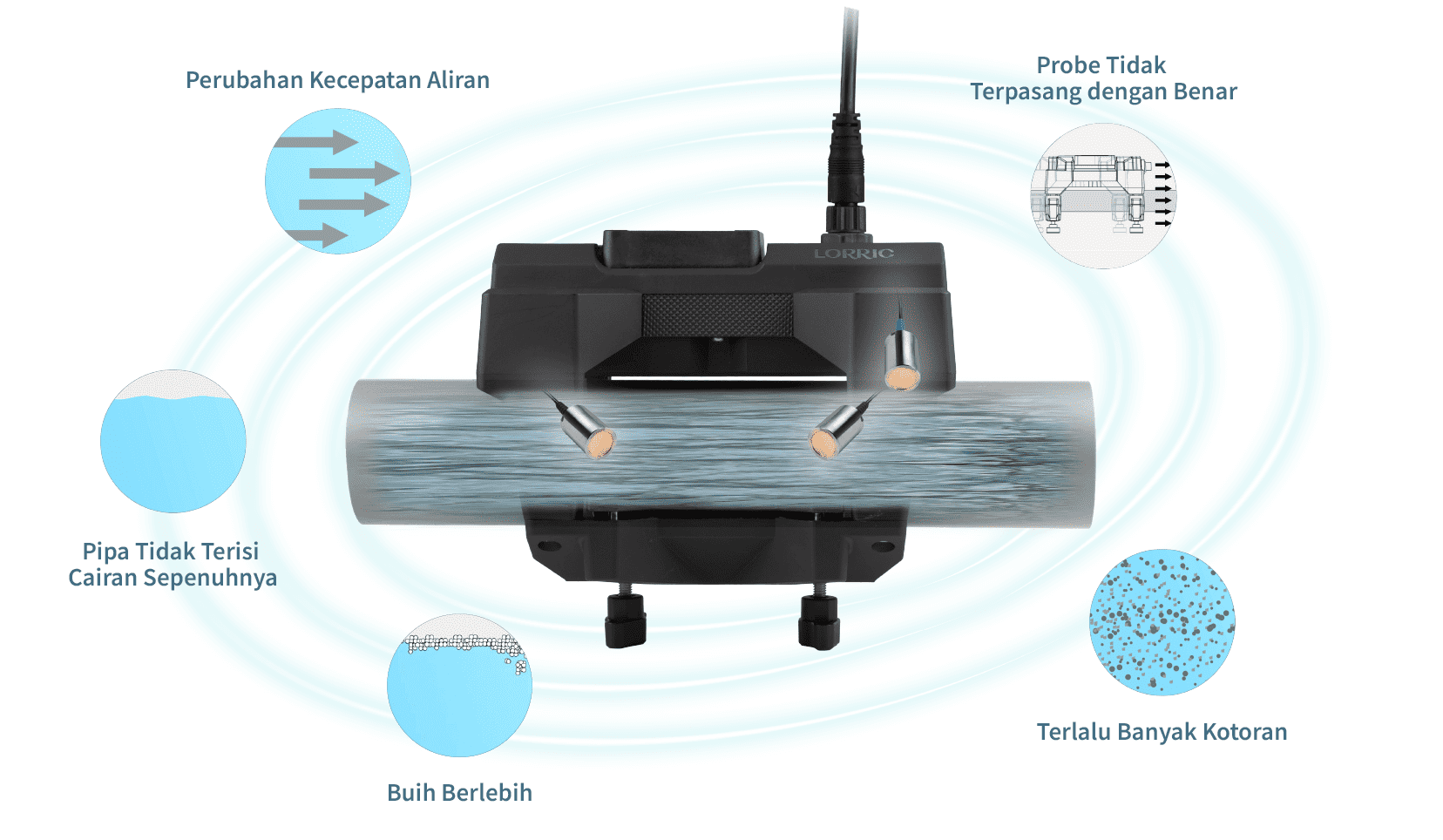

Deteksi Masalah Secara Instan dan Cerdas dengan Flow Meter Ultrasonic Ini Berkat Pemantauan Lingkungan Otomatis

Raih pemantauan kondisi lapangan yang cerdas dengan EchoSense! Algoritma canggih kami memberikan informasi Real-time tentang masalah instalasi, saturasi pipa, gelembung, kotoran, dan banyak lagi. Kendalikan kondisi pipa Anda dan atasi masalah dengan segera!

Probe Bergeser
Probe Bergeser

Probe bergeser akibat masalah instalasi.

Level Cairan Rendah dan Gelembung yang Berlebihan
Level Cairan Rendah dan Gelembung yang Berlebihan

Masalah sinyal yang muncul karena level cairan yang rendah dan gelembung berlebihan di dalam pipa.

Kotoran Berlebih pada Pipa
Kotoran Berlebih pada Pipa

Masalah sinyal yang terjadi karena adanya kotoran berlebihan di dalam pipa.

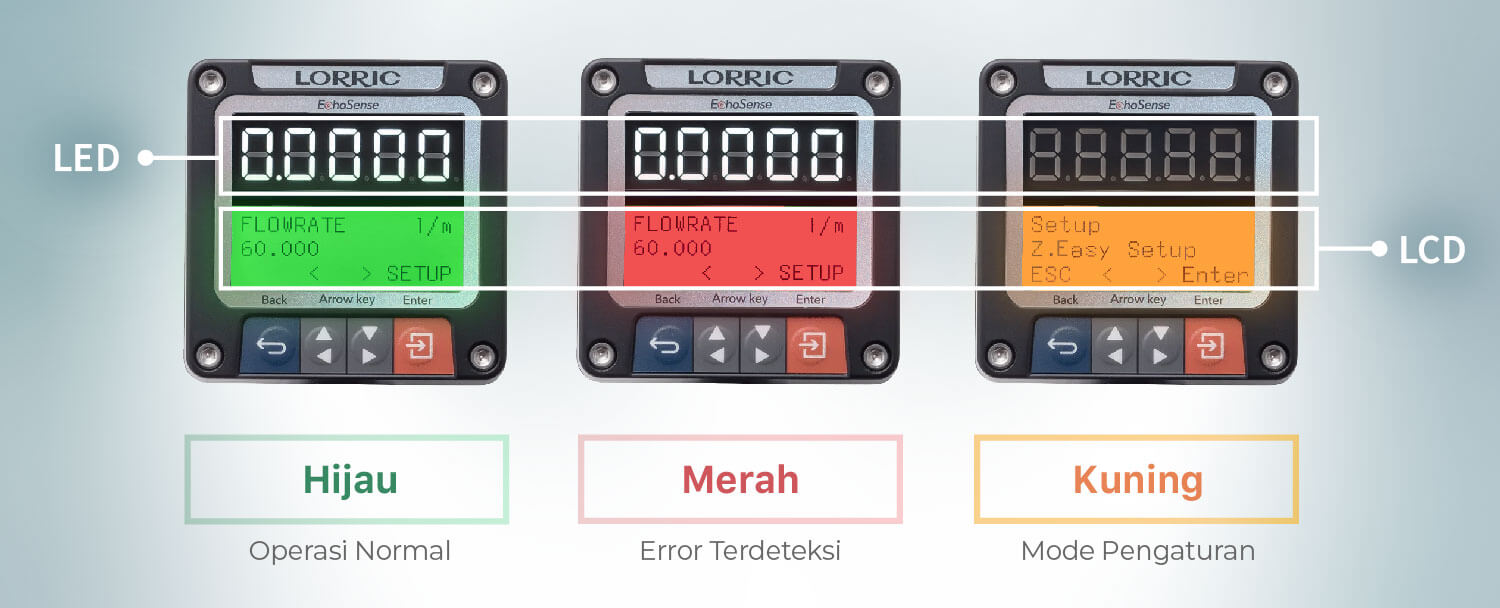

Layar LCD/LED Ganda untuk Memantau Aliran dan Status Peralatan dengan Mudah

  • Layar LED besar dengan tingkat kecerahan tinggi memudahkan pembacaan angka aliran dari jarak jauh.
    Layar LCD dilengkapi lampu di latar belakang dan lampu peringatan tiga warna untuk memudahkan memantau kondisi flow meter secara visual dalam kondisi normal maupun tidak normal.
Layar LCD/LED Ganda untuk Memantau Aliran dan Status Peralatan dengan Mudah
Dapat Dipasang Secara Vertikal dan Horizontal

Dapat Dipasang Secara Vertikal dan Horizontal

Layar flow meter ultrasonik EchoSense memiliki desain persegi, sehingga dapat dipasang secara vertikal maupun horizontal untuk berbagai skenario penggunaan. Ketika dipasang dengan sudut berbeda, cukup lepas sekrup di keempat sisi layar, putar layar 90 derajat, lalu pasang kembali sekrupnya. Tampilan layar akan otomatis menyesuaikan dengan orientasi baru.

Bahan Tangguh Tahan Kimia untuk Ketahanan Optimal

Flow meter FU-ES terbuat dari bahan plastik kuat berkualitas tinggi seperti Nylon, PPS, dan PEEK, yang memberikan daya tahan luar biasa. Bagian dalamnya juga diperkuat dengan stainless steel 304, menjamin kekokohan struktural yang tidak tertandingi dan memastikan ketahanan terhadap bahan kimia serta umur produk yang panjang.

Bahan Tangguh Tahan Kimia untuk Ketahanan Optimal
Pemenang Penghargaan 2024 iF Design Award

Pemenang Penghargaan 2024 iF Design Award

Ultrasonic Flow Meter EchoSense, yang dikembangkan bersama tim desain CRE8, berhasil meraih penghargaan bergengsi iF Design Award. Penghargaan ini mengakui inovasi, fungsionalitas, estetika, User Experience (UX), User Interface (UI), dan nilai Sustainability dari EchoSense.
➜ CRE8 WINS 3 MORE ESTEEMED IF DESIGN AWARDS
➜ iF Design Award LORRIC EchoSense Ultrasonic Flow meter

Spesifikasi

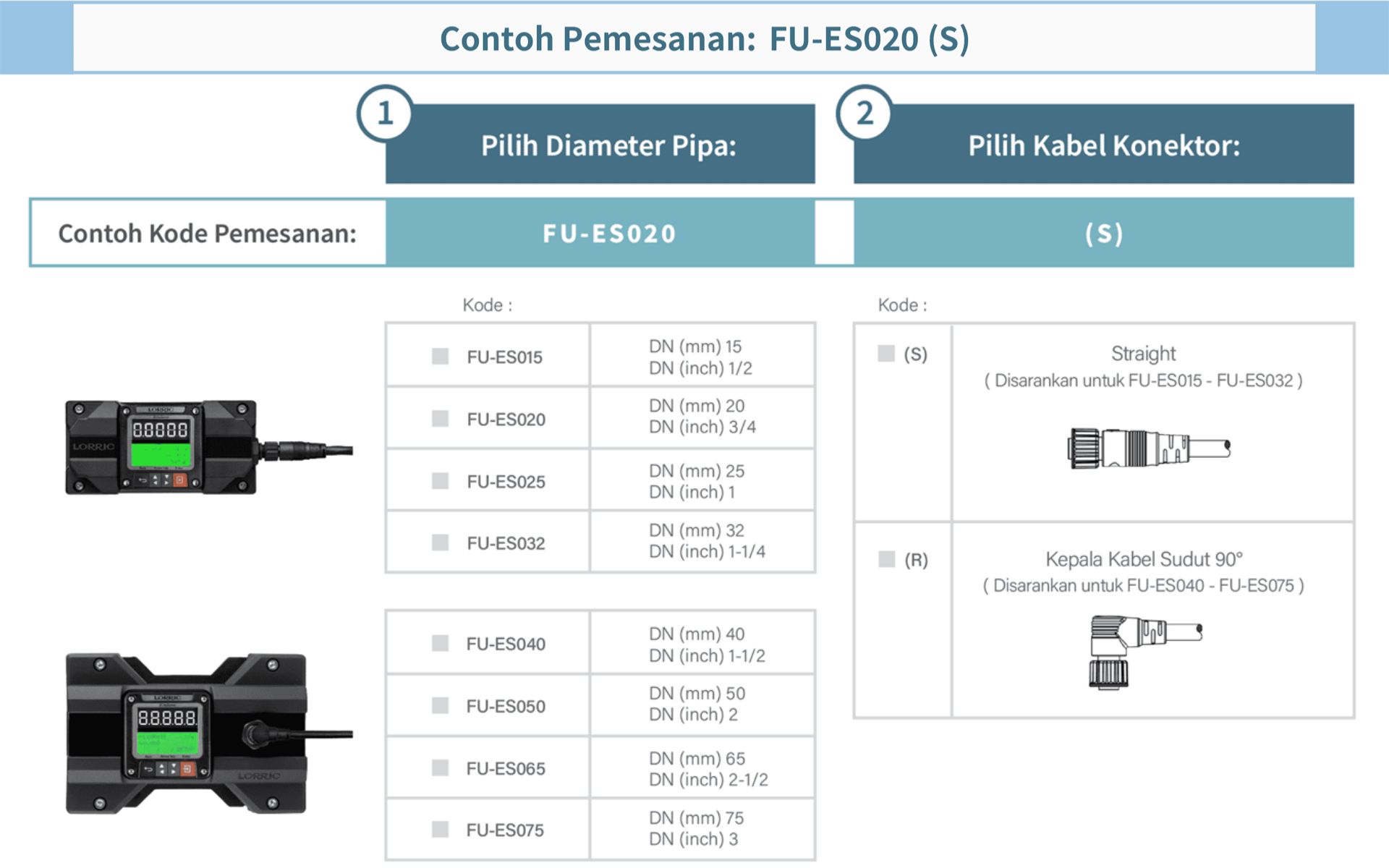

FU-ES015 FU-ES020 FU-ES025 FU-ES032 FU-ES040 FU-ES050 FU-ES065 FU-ES075
Metode pemasangan Di luar pipa (tipe clamp-on)
Diameter yang sesuai 20-22
mm
25-27.2
mm
32-34
mm
38-42.16
mm
48-50
mm
60-63
mm
73-76.3
mm
88.9-90
mm
0.79-0.87
inch
0.83-0.87
inch
1.26-1.34
inch
1.5-1.66
inch
1.89-1.97
inch
2.36-2.48
inch
2.87-3
inch
3.5-3.54
inch
Bahan pipa yang sesuai Pipa logam, Pipa plastik (UPVC, PPH, PVDF)
Cairan yang sesuai Berbagai cairan (tanpa kotoran atau gelembung udara)
Suhu cairan yang sesuai 0 ~ 85°C (tanpa es pada permukaan pipa)
Rentang kecepatan ±0.3 hingga 6.0 m/s direkomendasikan, ±0.1 hingga 10m/s terukur
Rentang aliran 1.5-120
LPM
2-200
LPM
3-300
LPM
5-470
LPM
8-770
LPM
13-1320
LPM
22-1670
LPM
30-1870
LPM
0.4-31.7 gpm 0.53-52.83 gpm 0.53-52.83 gpm 1.32-124.16 gpm 2.11-203.41 gpm 3.43-348.71 gpm 5.81-441.17 gpm 7.93-494 gpm
Bahasa tampilan
Inggris, Mandarin Tradisional dan Mandarin Sederhana (dapat disesuaikan)
Satuan Unit Metric - Meters, Cubic Meters, Liters
Time - Seconds, Minutes, Hours, Days
Imperial - Feet, Cubic Feet, UK gallon, US gallon
Mode tampilan Dual layar: 5-digit LED + backlight 3 warna, 3-baris 16-karakter LCD
Siklus pembaruan tampilan 0.5s、1s
Akurasi pengukuran ±3.0% RD at 10% to 100% of F.S.
±0.3% F.S. at 0% to 10% of F.S.*
Resolusi tampilan Resolusi maksimum 0.0001 (terhalus)
Kebutuhan daya DC 12V to 36V
Konektor daya I/O Konektor M12 8-pin (kabel panjang 2 meter)
Input/Output Output analog dengan daya mandiri 16-bit 4-20mA
Modbus RTU RS485
Sinyal switch optokopler dua kabel (dengan kabel sinyal sepanjang 2 meter)
Konsumsi arus <200mA@12V saat startup dan beroperasi stabil (tidak termasuk arus komunikasi)
Sirkuit pelindung Proteksi koneksi terbalik daya, proteksi lonjakan daya
Tingkat tahan air IP66**
Suhu lingkungan -10 ~ 60°C (tanpa pembekuan)
Kelembaban relatif 35~ 85%RH (tanpa kondensasi)
Material PPS+GF, PEEK, NBR, Silicon, PA66+GF, PC+GF, SS304, PMMA
Berat (g)
770
770
785 800 1390 1540 1580 1650
* Akurasi pengukuran ditentukan di lingkungan laboratorium yang terkontrol, di mana kondisi pipa dan cairan sudah diatur dan instrumen dikalibrasi ke nol sebelum pengujian dilakukan pada suhu 25°C. Meskipun hasil statistik diperoleh dalam kondisi tersebut, akurasi dapat bervariasi ketika digunakan di lingkungan pelanggan
**Kesalahan instalasi saat memutar layar dengan mengendurkan sekrup di sekitarnya dapat memengaruhi perlindungan tahan air IP66.

Ukuran

Ukuran

Model A B C D E F G H I J K L
FU-ES015 169.85 64 79 64 22 54 22 25 20 120.53 155 105
FU-ES020 169.85 64 79 64 22 54 22 25 20 124.02 155 105
FU-ES025 169.85 64 79 64 22 54 22 25 20 133.52 155 105
FU-ES032 169.85 64 79 64 22 54 22 25 20 143.02 155 105
FU-ES040 / FU-ES050 / FU-ES065 / FU-ES080 Coming soon


Aplikasi

Semikonduktor

Semikonduktor

Flow meter memantau pasokan cairan kimia dan cairan pengolahan air murni; nozzle mengontrol penyemprotan cairan kimia untuk menjaga kemurnian dan kestabilan proses produksi.

PCB

PCB

Flow meter dalam proses elektroplating, pengembangan, dan etsa PCB memonitor aliran cairan kimia dan pembersih yang tepat; nozel mengontrol pelapisan kimia dan pembilasan

Pengolahan air limbah

Pengolahan air limbah

Flowmeter memantau aliran air, meningkatkan efisiensi pengolahan, sementara nozzle menyemprotkan bahan kimia pada air limbah untuk memenuhi regulasi standar lingkungan.

Industri Purifikasi air

Industri Purifikasi air

Flowmeter memantau penggunaan air di setiap tahap untuk efisiensi proses, sedangkan nozzle mengoptimalkan semprotan air untuk meningkatkan efisiensi pemurnian dan mengurangi biaya

Cuci Mobil

Cuci Mobil

Flowmeter memastikan efisiensi pembersihan dan mengurangi pemborosan air; nozzle mendistribusikan air secara merata, meningkatkan efek pembersihan sekaligus mengurangi konsumsi air

AC

AC

flow meter memantau dan mengontrol aliran air panas dan pendinginan, melacak penggunaan energi pendingin; nozzle menyeimbangkan aliran air dalam sistem ini, meningkatkan efisie

Industri Baja

Industri Baja

Flowmeter memantau aliran air dan gas untuk efisiensi optimal, sedangkan nozzle mengontrol penyemprotan cairan kimia untuk kualitas lapisan yang merata.
