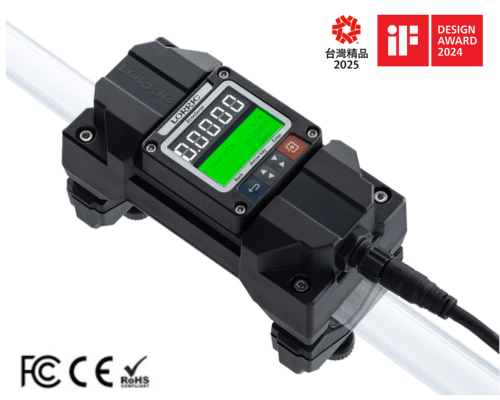

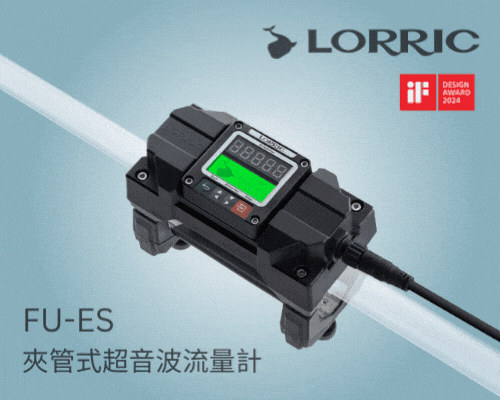

FU-ES 夾管式超音波流量計 EchoSense快易扣專利

台灣製造夾管式超音波流量計 (超聲波流量計), 專利技術隨裝即用一鍵完成基礎設定, 獨家管外安裝設計, 3分鐘3步驟, 挑戰市面上最快速簡單安裝, 免切管, 免停機, 零管損, 不阻塞, 無漏液與耐壓問題, 隨時維修裝卸

適用管徑: 1/2~3"
流體溫度: 0 ~ 85°C (配管表面無結冰)
測量流體: 水、油、化學品
量測精度: ±3 % OR (10%至100%F.S.時)
防水防塵: IP66等級
供電電源: DC 12V to 36V
顯示流量: 順時流量,累積流量
輸入輸出: 類比輸出自帶電 16位元 4-20mA
  Modbus RTU RS485
  二線式光耦開關訊號(兼容NPN/PNP)

型錄 產品說明書



超音波夾管式流量計

超音波夾管式流量計透過夾在管路兩側的傳感器進行測量,安裝時無需切割管道或中斷流體流動,適用於不便停機的情境。非侵入式測量適合無污染測量的需求,如半導體製程中的超純水、PCB製程中的化學液體、水處理中的廢水等,具高線性度,能夠在低流量和高流量條件下提供一致的測量準確度。

超音波夾管式流量計
ToF (Time of Flight) 超音波流量計測量原理

ToF (Time of Flight) 超音波流量計測量原理

FU-ES 超音波流量計內建的 EchoSense 技術,利用 飛時測距(ToF,Time of Flight) 原理,計算超音波在順流和逆流方向傳播的時間差,從而準確計算出流速。 如圖所示,當超音波訊號沿著流體流動的方向傳遞(順流方向,A 到 B)時,傳播速度會較快;反之,逆著流體方向傳遞(逆流方向,B 到 A)時,速度會較慢。這是因為流體的流動會加速或減速超音波的傳播速度。透過測量這兩個方向的傳播時間差,我們可以計算出流體的流速,最終,結合已知的管道截面積,就能準確計算出流量。
了解更多:流量計算公式

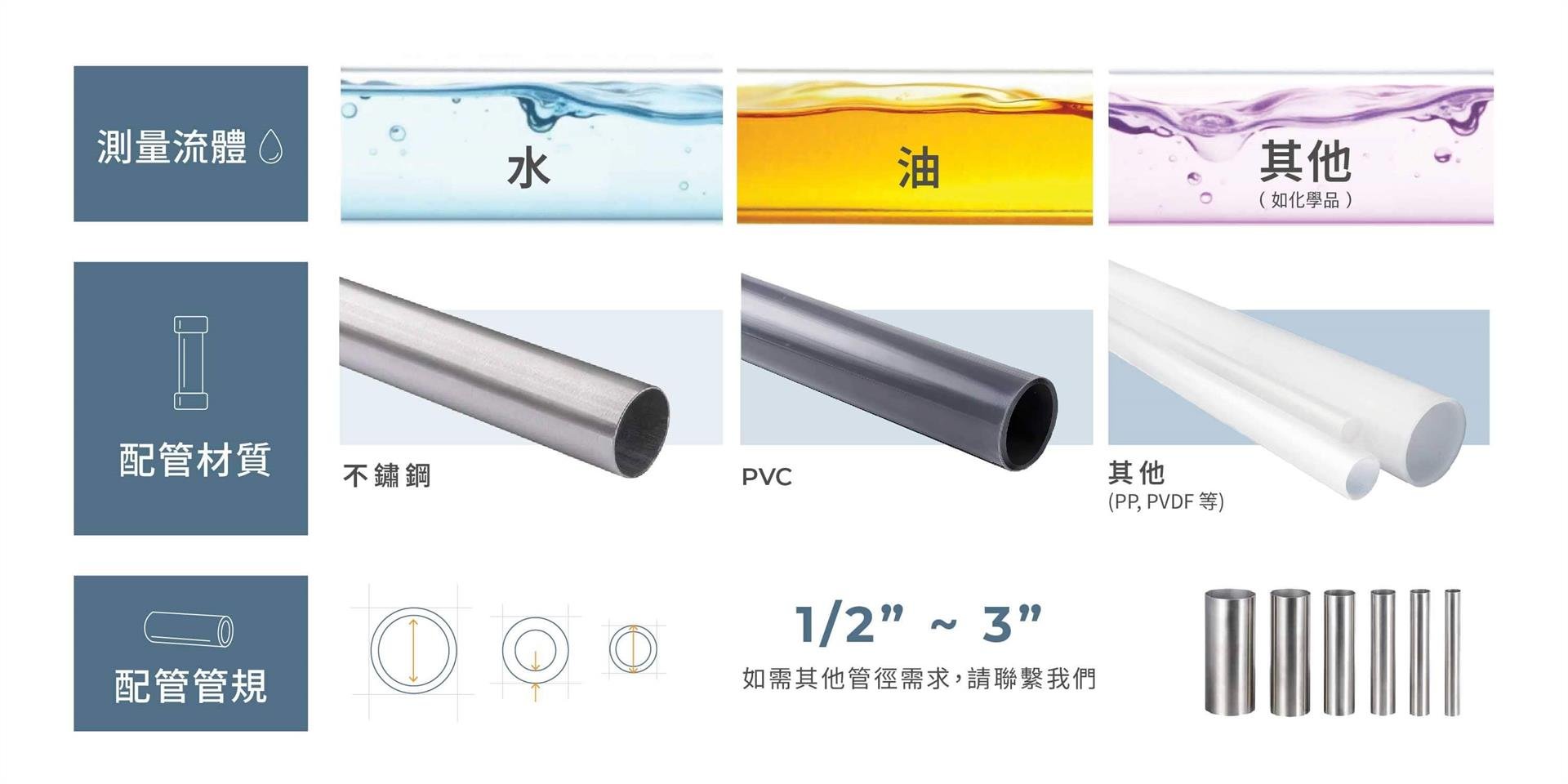

適用多種流體、管材、管徑

EchoSense超音波流量計,適用各種流體,舉凡常見的水、油,甚至各種化學品都適用;配管材質適用範圍廣泛,不鏽鋼、PVC,其他甚至PP、PVDF等均適用;配管管規從1/2吋到3吋的配管,運用範圍極為廣泛。

適用多種流體、管材、管徑

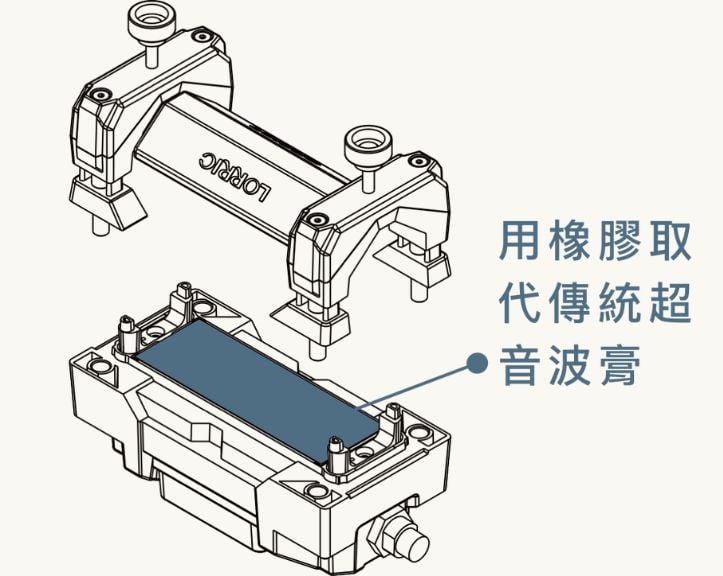

省時省成本:再也不需塗抹超音波膏

省時省成本:再也不需塗抹超音波膏

EchoSense 超音波流量計本體底部「超音波耦合墊片」設計,取代傳統以超音波膏為耦合介質作法,使用者不再需要持續補充超音波膏。正常使用下,超音波耦合墊片長期免替換,此設計將可為使用者節約成本,並減少人力運用。



一鍵完成所有設定

無論管材質、管內外徑、管厚度、液體聲速、探頭距離、探頭安裝,FU-ES超音波流量計內建的EchoSense專利技術一鍵搞定,EchoSense環境探頭可以在安裝完成時,利用探頭協助判斷流量計使用環境,幫助使用者快速完成設定,免除複雜惱人的安裝與設定流程。

一鍵完成所有設定
自動匹配各種管路資料庫

自動匹配各種管路資料庫

EchoSense 專利技術內建市面上常見管路的規格資料庫,包括 PVC、PP、PVDF、不鏽鋼等材質。安裝完成後,只需一鍵即可將所安裝的管路與系統資料庫匹配,並自動設定管路材質、外徑、管壁厚度等參數。這大大解決了傳統使用中因無法確定管路規格而帶來的困擾,避免了繁瑣的手動設定和可能的錯誤,讓安裝與設定變得更加簡便高效。

量測精度

LORRIC獨家開發演算法,將產品精度維持在高標準,獲得德國TrigasFI認證,參照檢測圖表,FU-ES超音波流量計量測精度在全量程(F.S.)的10%至100%時,量測精度介於±3.0% OR,;而全量程(F.S.)的0%至10%時,量測精度則介於±0.3% F.S.。以DN25管為例,FU-ES量程為3-300LPM,如果讀數為100LPM時(讀數在量程10%-100%間),則量測誤差則為103到97間(100±3.0%)。如果讀數為20Lpm時(讀數在量程0%-10%間),則量測誤差在20.09到19.91間(300*0.03%)。

量測精度
內建RS485等三種多元通訊模式

內建RS485等三種多元通訊模式

支援三種通訊模式:16位元自帶電 4-20mA 類比輸出、Modbus RTU RS485、及兼容 NPN/PNP 的二線式光耦開關訊號。內建的通訊模式無需額外添購模組,為客戶提供產品便利性以及節省成本。
了解更多:
• 什麼是類比電流輸出
• 什麼是Modbus RTU
• 什麼是RS485
• 什麼是開關訊號

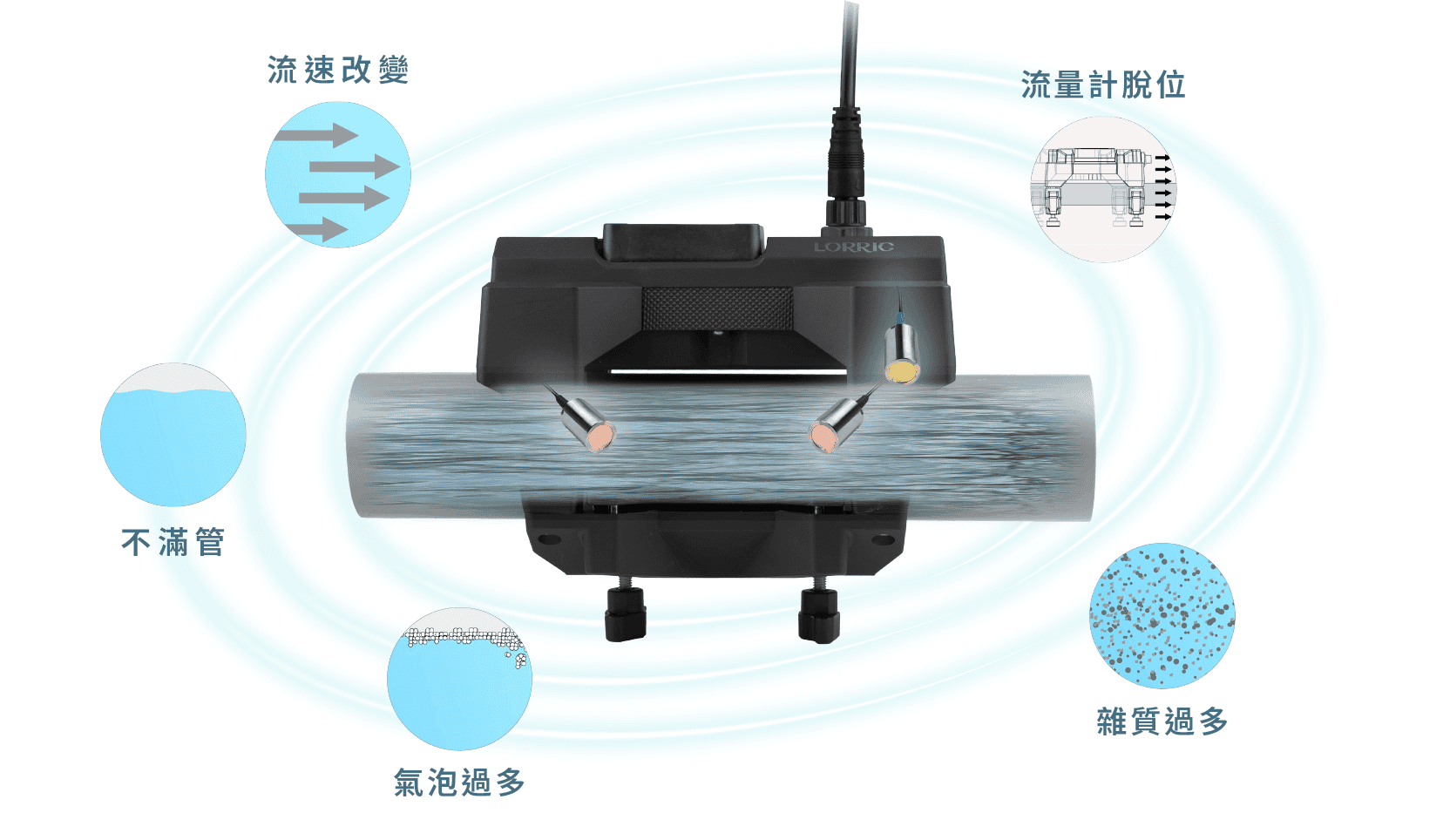

自動偵測零流量肇因,多種環境智能監測可提供反饋與警報

EchoSense的強大演算法賦予的智能環境監測功能,因為流量計安裝問題或管內未飽管或有氣泡及雜質過多等情形,均能即時回饋相關異常狀態,隨時掌握管線狀態,即時排除疑難。

流量計脫位
流量計脫位

因安裝問題導致的流量計脫位

不滿管與氣泡過多
不滿管與氣泡過多

因不滿管與氣泡過多造成的訊號異常

雜質過多
雜質過多

雜質過多造成的訊號異常

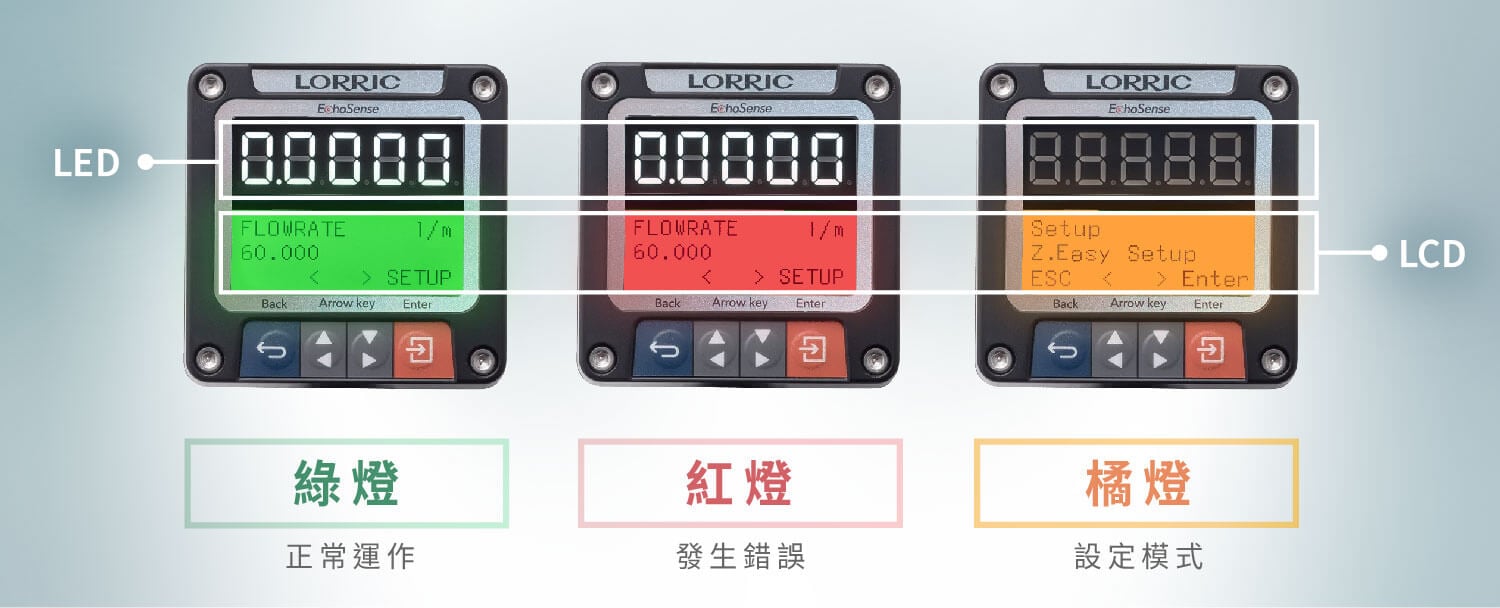

LCD/LED雙螢幕輕鬆掌握流量與設備現況

  • 高亮度LED大螢幕:遠距離輕鬆讀取遠流量數字。
  • LCD螢幕背光三色警示大燈號:可視化管理流量計正常操作與異常情況
LCD/LED雙螢幕輕鬆掌握流量與設備現況
可垂直安裝及水平安裝

可垂直安裝及水平安裝

EchoSense超音波流量計螢幕採正方形設計,配合不同使用場景可以垂直安裝與水平安裝,不同角度安裝時,僅需拆卸螢幕四邊螺絲將螢幕旋轉90度後重新故鎖,螢幕顯示即可輕鬆轉向。

工程塑料機殼讓流量計更具耐化學性

FU-ES超音波流量計的機身外部採用高強度工程塑料,如Nylon、PPS和PEEK等,內部結構則輔以304不鏽鋼提供強大的結構剛性,同時兼顧了產品耐化性能和產品耐用度。

工程塑料機殼讓流量計更具耐化學性

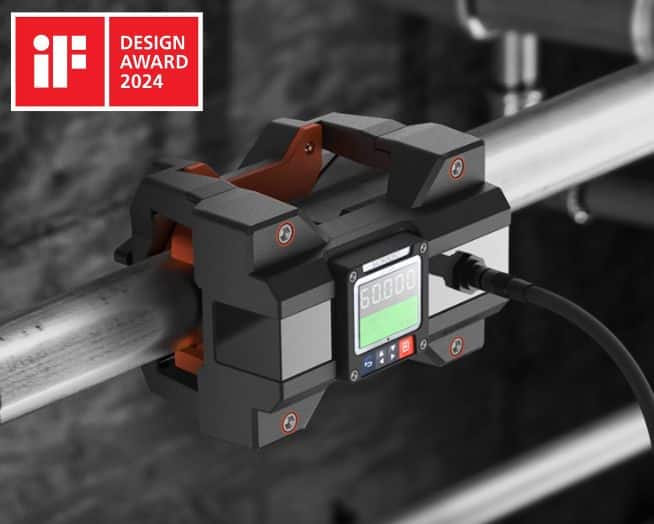

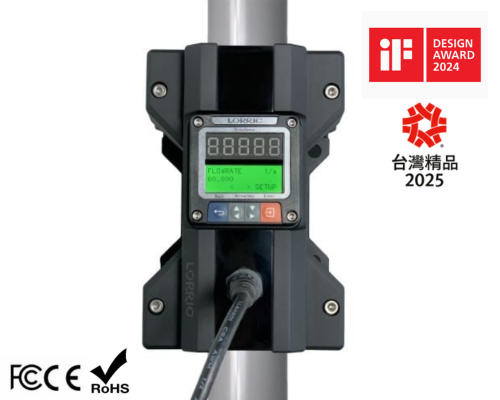

獲得台灣精品獎與德國iF設計獎

獲得台灣精品獎與德國iF設計獎

LORRIC與CRE8設計團隊合作開發的EchoSense超音波流量計 ,先後榮獲了德國的iF Design Award 2024年設計獎,以及台灣精品獎2025的殊榮,象徵LORRIC產品在創新性、功能性、美學、使用者經驗(UX)、使用者介面(UI)與永續價值上,都獲得了認可。
了解更多:
CRE8再度贏得三項享譽國際的IF設計獎
iF Design Award LORRIC EchoSense Ultrasonic Flowmeter
台灣精品FU-ES EchoSense 快易扣夾管式超音波流量計

LORRIC 提供流量計校正服務

超音波流量計經長久使用,可能會因為氣泡、沈澱物、管壁結垢、流體溫度和黏度變化等問題而導致量測準確度降低。LORRIC 提供流量計校正服務,技術團隊使用自主研發的校正軟體,並且經過TAF認證培訓和考試,確保校正報告的可追溯性。定期流量計校正能減少測量誤差並延長產品壽命,也幫助企業更好地履行其ESG責任,提升企業形象。
了解更多: LORRIC 流量計校正服務

LORRIC 提供流量計校正服務

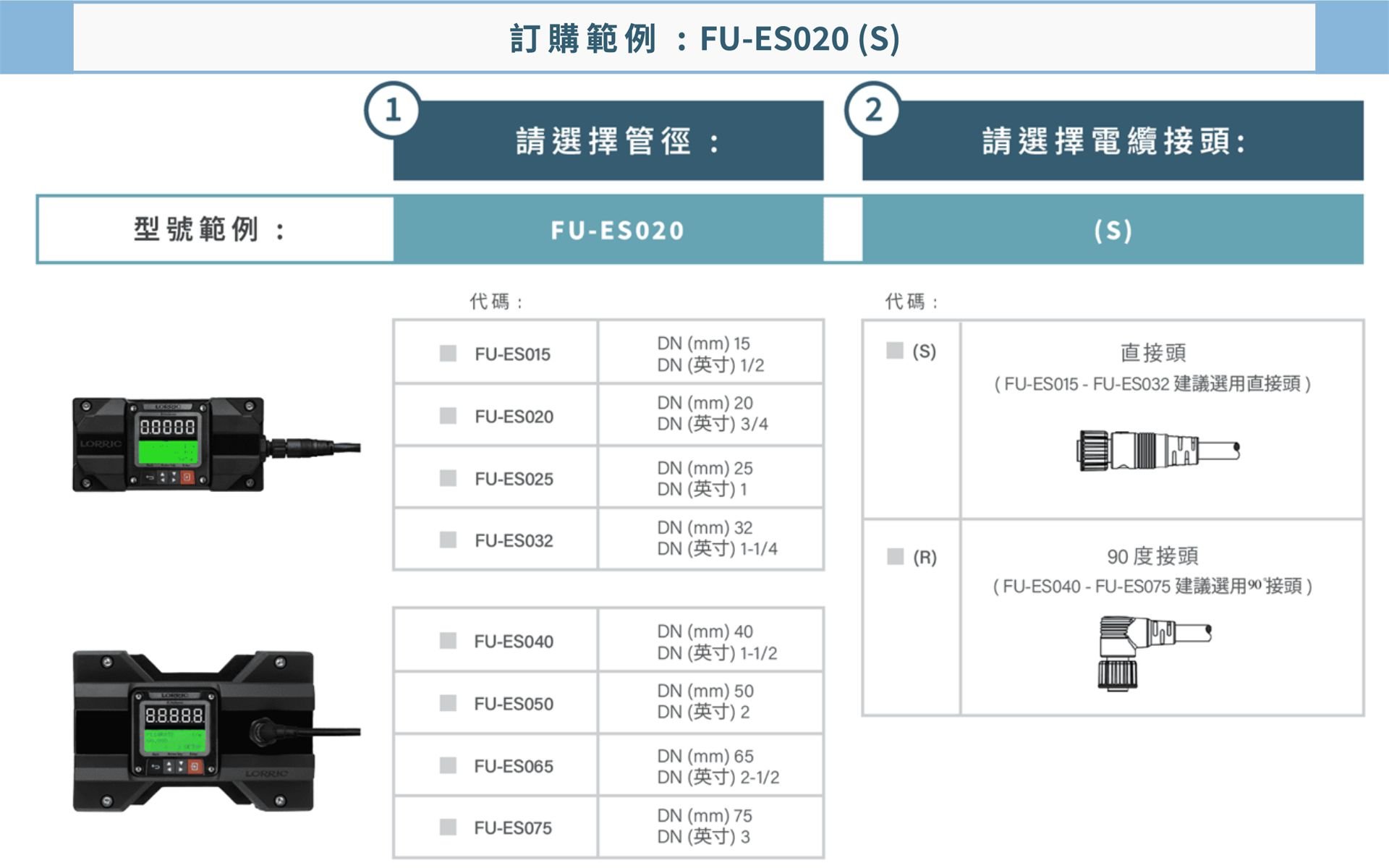

規格

FU-ES015 FU-ES020 FU-ES025 FU-ES032 FU-ES040 FU-ES050 FU-ES065 FU-ES075
安裝方式  管外夾式 (夾鉗式)
適⽤管外徑 20-22 mm 25-27.2 mm 32-34 mm 38-42.16 mm 48-50 mm 60-63 mm 73-76.3 mm 88.9-90 mm
0.79-0.87
inch
0.83-0.87
inch
1.26-1.34
inch
1.5-1.66
inch
1.89-1.97
inch
2.36-2.48
inch
2.87-3
inch
3.5-3.54
inch
適⽤配管材質 金屬管、塑料管 (UPVC、PPH、PVDF、PFA、PTFE)
適⽤流體 各種液體 (不可含⼤量雜質或氣泡)
適⽤流體溫度 0 ~ 85°C (配管表面無結冰)
流速範圍 推薦使⽤在 ±0.3 到 6.0 m/s, 可量測 ±0.1 到 10m/s
流量範圍 1.5-120
LPM
2-200
LPM
3-300
LPM
5-470
LPM
8-770
LPM
13-1320
LPM
22-1670
LPM
30-1870
LPM
0.4-31.7
gpm
0.53-52.83
gpm
0.53-52.83
gpm
1.32-124.16
gpm
2.11-203.41
gpm
3.43-348.71
gpm
5.81-441.17
gpm
7.93-494
gpm
語⾔
英文、繁簡中 (其它可訂製)
單位 公制 - 米、立方米、公升 / 時間 - 秒、分鐘、小時、天 / 英制 - 呎、立方呎、UK gallon、US gallon
顯⽰方式 雙螢幕顯示:5位數 LED + 3色背光 3行16字元 LCD
顯⽰更新週期 0.5s、1s
測量精度 10% 至 100% of F.S. 時 ±3.0% OR ; 0% 至 10% of F.S. 時 ± 0.3% FS*
顯⽰解析度 最大解析度0.0001 (最精細)
供電需求 DC 12V to 36V
電源I/O連接器 M12 8 針連接器  (附2公尺長訊號線)
輸入/輸出 類比輸出自帶電 16位元 4-20mA / Modbus RTU RS485 / 二線式光耦開關訊號
消耗電流 200mA@12V 開機穩定工作時(不計入通訊電流)
保護電路 電源反接保護、電源突波保護
防水等級 IP66**
環境溫度 -10 ~ 60°C (不結冰)
相對濕度 35~ 85%RH (無凝結)
材質 PPS+GF、PEEK、NBR、Silicon、PA66+GF、PC+GF、SS304、PMMA
重量 (g)
770
770
785 800 1390 1540 1580 1650
*測量精度在受控的實驗室環境中進行,在該環境中,管道和流體條件已設定,並在進行25°C環境溫度測試前,對儀器進行了零點校準。須留意統計結果是在這樣的條件下獲得,客戶在自身環境中使用時,精度可能會有些許差異。
**在旋轉螢幕時,如果鬆開周圍的螺絲,可能會影響IP66防水保護。

尺寸

FU-ES015 / FU-ES020 / FU-ES025 / FU-ES032




單位:mm

型號 A B C D E F
FU-ES015 169.85 64 79 115 120.53 54
FU-ES020 169.85 64 79 115 124.02 54
FU-ES025 169.85 64 79 115 133.52 54
FU-ES032 169.85 64 79 115 143.02 54

FU-ES040 / FU-ES050 / FU-ES065 / FU-ES075




單位:mm

型號 A B C D E F
FU-ES040 184.90 64 125.22 164.12 53.50 69.50
FU-ES050 184.90 64 125.30 178.12 53.50 69.50
FU-ES065 184.90 64 126.87 193.12 53.50 69.50
FU-ES075 184.90 64 128.55 207.12 53.50 69.50

電源接頭尺寸

相關產業

半導體業

半導體業

流量計監測個製程化學液體用量,純水處理液體供應量;噴嘴控制化學液體與純水的噴灑,確保製程純淨度與穩定性

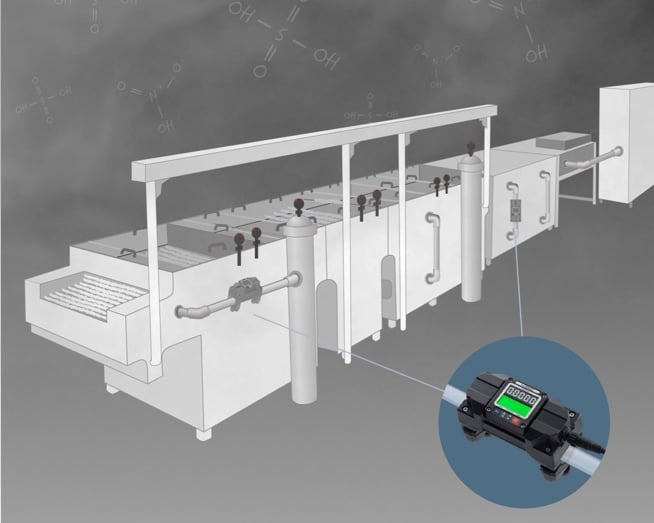

PCB印刷電路板

PCB印刷電路板

流量計在電鍍、顯影、蝕刻等濕製程,用以測量化學藥劑用量;噴嘴在電鍍液塗布與水洗,濕製程顯影、蝕刻製程精確噴灑化學藥劑

廢水處理

廢水處理

流量計進水監測及排水監控,確保水流量,提高處理效率與準確性;噴嘴在廢水處理過程中有效噴灑化學劑,提高污水處理效率與環保標準達成

純水產業

純水產業

流量計在純水製程各個階段監控用水量以掌控製程效率;噴嘴在純水製程中優化水流噴灑,確保水質淨化效率,並節省處理成本

洗車産業

洗車産業

流量計控制水流確保清潔效率、降低水資源浪費,實現環保節能目標;噴嘴在洗車過程中均勻分布水流,提升清洗效果,同時降低水耗

空調系統

空調系統

流量計監測和控制冷卻水與熱水流量、監控冰水機能源使用率;噴嘴在冷卻水與熱水系統中平衡水流,提高系統效能與能源使用效率

鋼鐵產業

鋼鐵產業

流量計監控冷卻水與氣體流量,確保金屬處理的準確性和能效最佳化;噴嘴在電鍍過程中精確控制化學液體的噴灑,確保鍍層均勻與品質穩定

10分鐘快速了解EchoSense夾管式超音波流量計安裝+設定

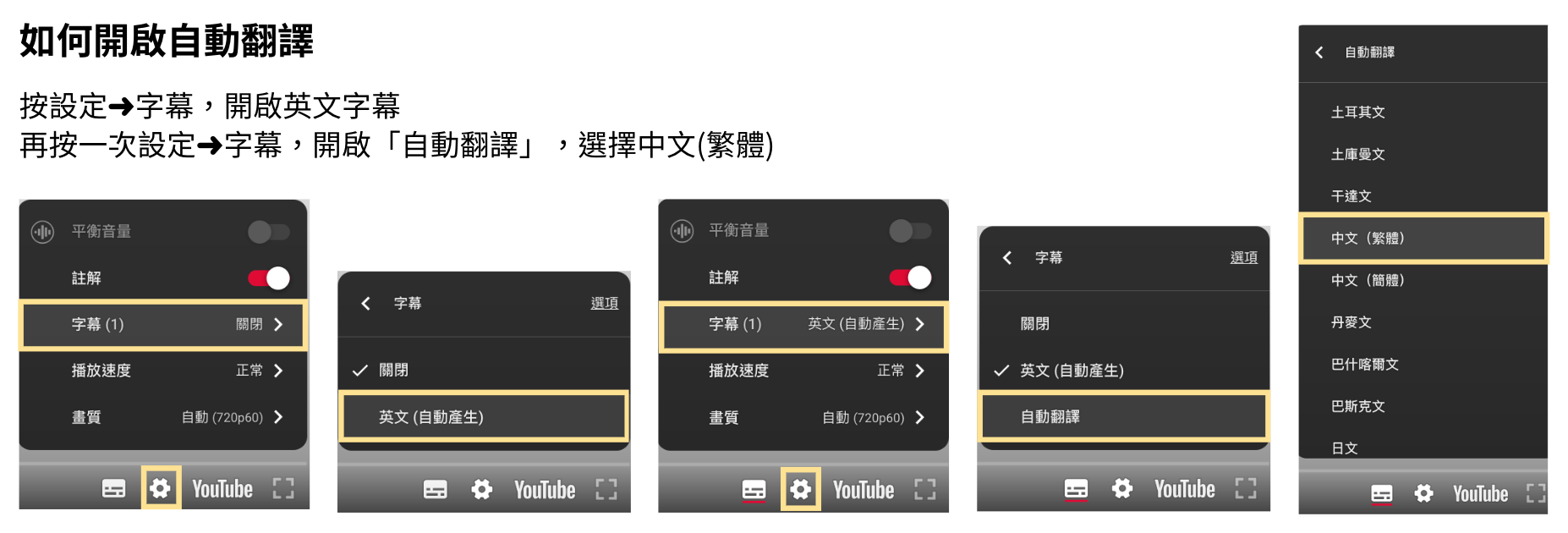

(記得開啟CC字幕,自動翻譯繁體中文)
