クランプ型流量計
クランプ型超音波流量計は、センサーをパイプの両側に取り付けて測定します。インストール中にパイプを切断したり、流れを中断する必要がないため、ダウンタイムが許されない状況に最適です。
この非侵襲的な方法は、半導体プロセス、PCB製造、水処理などでの汚染のない測定に理想的で、すべての流量範囲で高い直線性と一貫した精度を提供します。
ToF（飛行時間）原理
流量 = 断面積 × 流速。正確な流量測定には流速の正確な測定が必要です。FU-ES超音波流量計は、EchoSense技術を使用して、流れに沿った超音波と逆行する超音波の時間差（飛行時間）を測定し、流速を計算します。

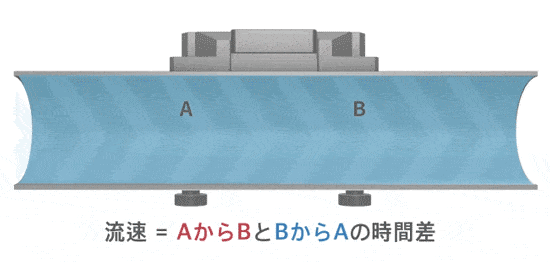

図のように、流れに沿って進む超音波（AからB）は速く、逆方向（BからA）は遅くなります。この時間差を利用して流速を計算し、パイプの断面積と組み合わせることで流量を算出できます。
詳細は、流量計算方法をご覧ください。
さまざまな流体、パイプ材料、パイプ径に対応
EchoSense超音波流量計は、さまざまな流体、パイプ材料、パイプ径に対応した汎用性の高い装置です。水、油、化学薬品などの流体に対応し、ステンレス鋼、PVC、PP、PVDFなどのパイプ材料にも互換性があります。適用範囲は1/2インチから3インチのパイプまで対応しています。
高価な超音波ジェルにさようなら、時間とコストを節約
LORRICの「超音波ガスケットパッド」は、手間いらずで時間とお金を節約できるソリューションです。超音波ジェルの煩わしさや不便さをもう気にする必要はありません。
1クリックで設定完了
EchoSense技術を搭載し、パイプ材料、内外径、厚さ、液体の音速、プローブの配置、インストールの複雑さについて心配する必要はもうありません。たった1クリックで、すべてを簡素化し、インストールと設定がスムーズに完了します。面倒な作業にさようなら！
自動パイプ仕様マッチング
EchoSense技術には、PVC、PP、PVDF、ステンレス鋼などの一般的なパイプ仕様のデータベースが内蔵されています。インストール後、1クリックでパイプがデータベースと自動的に一致し、材料、外径、壁厚が設定されます。これにより、手動設定を省略し、エラーを減らすことで、インストールが効率化され、従来の設定での不確定なパイプ仕様の問題を解決します。
優れた測定精度
LORRICの独自アルゴリズムは高い精度を維持し、ドイツのTrigasFI認証を取得しています。テストチャートでは、FU-ESの測定精度は、全スケール(F.S.)の10%-100%範囲で±3.0% OR、0%-10%範囲で±0.3% F.S.です。DN25パイプ（3-300LPM範囲）の場合、100LPMの読み取り（10%-100%）では±3.0%の誤差（97-103）があり、20LPMの読み取り（0%-10%）では±0.3%の誤差（19.91-20.09）があります。
複数の通信出力
FU-ESは、アナログ出力（自己駆動型16ビット4-20mA）、Modbus RTU RS485、2線式光電スイッチ信号（NPN/PNP互換）など、さまざまな通信モードに対応しています。追加の通信モジュールは不要です – すべてカバーしています！
詳細については:
•アナログ出力とは
•Modbus RTU RS485とは
•スイッチ信号とは
自動環境検知機能で問題を瞬時かつインテリジェントに検出

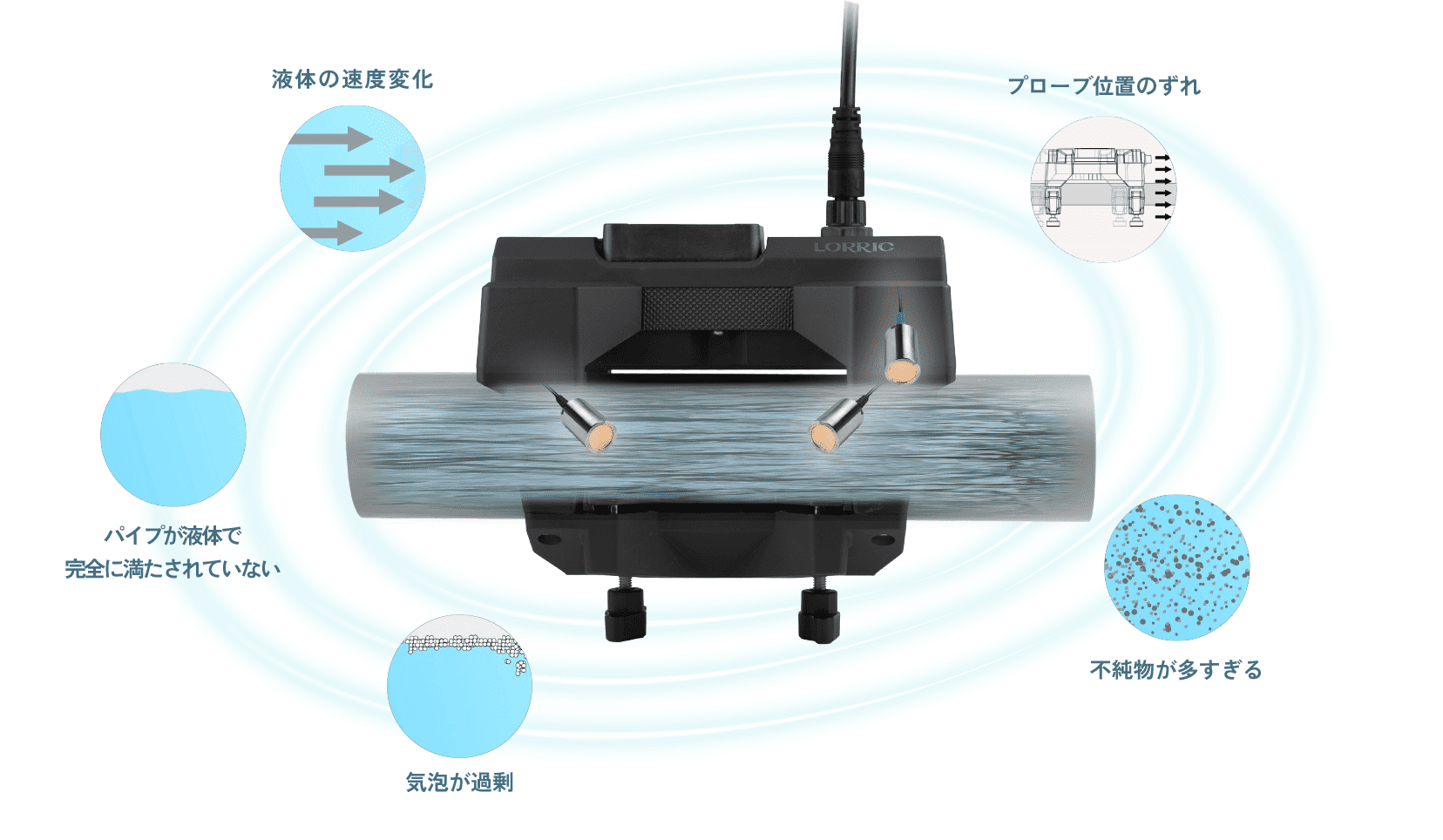

当社の超音波流量計は、環境検知専用の第3トランスデューサーを備え、よりスマートで信頼性の高いパフォーマンスを実現します。これにより、変化する流れの条件にシームレスに適応できます。この高度な機能は、流体の音速、不完全な配管充填、不純物などの重要な要素を継続的に監視し、正確な測定を保証するとともに、トラブルを未然に防ぎます。これらの変数をリアルタイムで検出することで、ダウンタイムを最小限に抑え、スムーズな運用を維持します。
簡単な流量および設備状態の監視のためのデュアルLCD/LEDスクリーン
- 高輝度の大型LEDスクリーンで、長距離からでも流量の読み取りが簡単です。

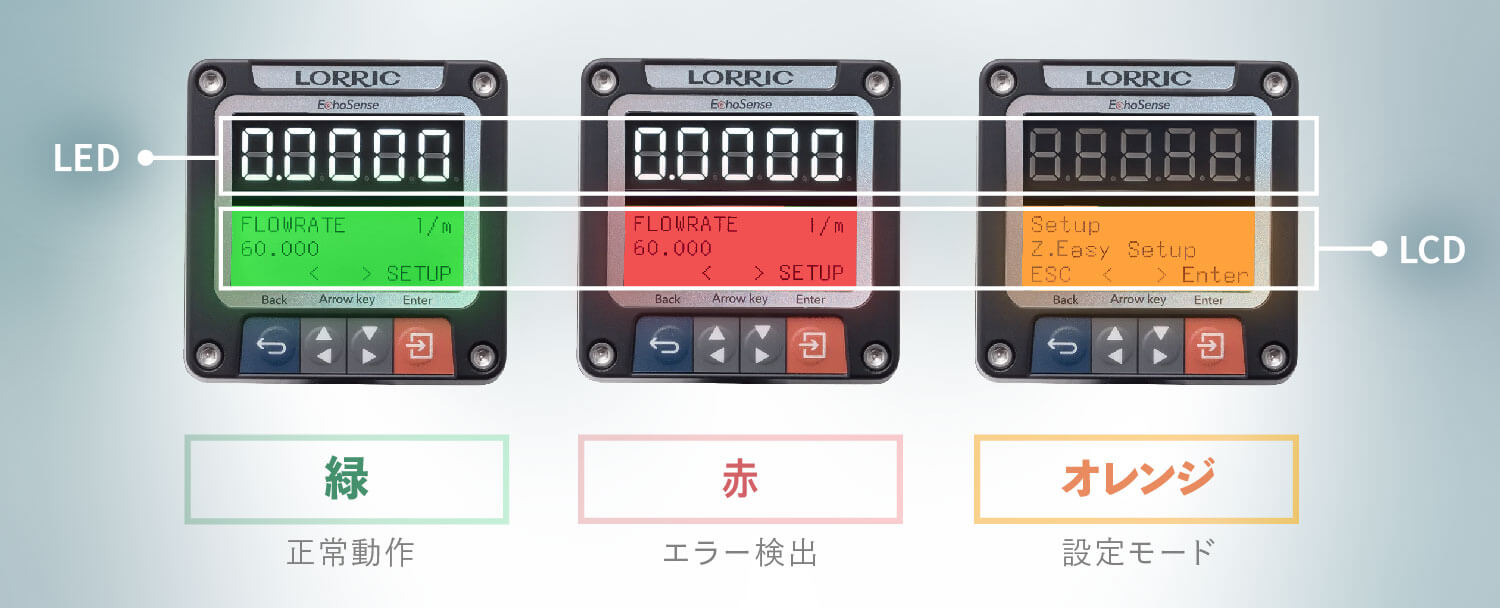

- LCDスクリーンのバックライトには、流量計の正常および異常状態を視覚的に監視するための三色警告ライト信号が搭載されています。
縦横両方の取り付けが可能
EchoSense超音波流量計のスクリーンは四角形のデザインで、異なる使用シナリオに対応するため、縦向きと横向きの両方で取り付けができます。異なる角度での取り付け時は、スクリーンの四隅にあるネジを外し、スクリーンを90度回転させてからネジを再度取り付けるだけで、ディスプレイが新しい向きに簡単に調整されます。
流量計の化学抵抗力を高めるエンジニアリングプラスチック製ハウジング
FU-ESの力を体験してください！ナイロン、PPS、PEEKなどの頑丈なエンジニアリングプラスチックで作られた外装は、驚異的な強度を誇ります。内部は304ステンレス鋼で補強されており、化学抵抗力と製品の耐久性を優先しながら、構造的な剛性が保証されています。
|
FU-ES015 |
FU-ES020 |
FU-ES025 |
FU-ES032 |
FU-ES040 |
FU-ES050 |
FU-ES065 |
FU-ES075 |
| 取付方法 |
パイプ外部取付（クランプ型） |
| 適用径 |
| mm |
20-22 |
25-27.2 |
32-34 |
38-42.16 |
48-50 |
60-63 |
73-76.3 |
88.9-90 |
| inch |
0.79-0.87 |
0.98-1.07 |
1.26-1.34 |
1.5-1.66 |
1.89-1.97 |
2.36-2.48 |
2.87-3 |
3.5-3.54 |
| 適用パイプ材料 |
金属パイプ*、プラスチックパイプ（UPVC、PPH、PVDF） |
| 適用流体 |
各種液体（不純物や気泡がないもの） |
| 適用流体温度 |
0 ~ 85°C（パイプ表面に氷がないこと） |
| Velocity Range |
± 0.3 から 6.0 m/s 推奨、±0.1 から 10 m/s 計測可能 |
| 流速範囲 |
| LPM |
1.5-120 |
2-200 |
3-300 |
5-470 |
8-770 |
13-1320 |
22-1670 |
30-1870 |
| GPM |
0.4-31.7 |
0.53-52.83 |
0.79-79.25 |
1.32-124.16 |
2.11-203.41 |
3.43-348.71 |
5.81-441.17 |
7.93-494 |
| 言語 |
英語、繁体字および簡体字中国語（その他はカスタマイズ可能） |
| 単位 |
メートル法 - メートル、立方メートル、リットル
時間 - 秒、分、時間、日
インペリアル - フィート、立方フィート、UKガロン、USガロン |
表示モード
|
デュアルスクリーン表示：5 桁 LED + 3色バックライト、3 行 16 文字 LCD |
| 表示更新周期 |
0.5 秒、1 秒 |
| 測定精度 |
±3.0% RD（F.S.の10%から100%で）
±0.3% F.S.（F.S.の0%から10%で）** |
| 表示解像度 |
最大解像度 0.0001（最細） |
| 電力要求 |
DC 12V ~ 36V |
| 電源I/Oコネクタ |
M12 8ピンコネクタ（2メートル長） |
入力/出力
|
自己駆動型16ビット4-20mAアナログ出力
Modbus RTU RS485
2線式光結合スイッチ信号（2メートル長の信号線付き） |
| 消費電流 |
起動時および安定動作時に＜200mA@12V（通信電流を除く） |
| 保護回路 |
電源逆接続保護、電源サージ保護 |
| 防水レベル |
IP66** |
| 周囲温度 |
-10 ~ 60°C（凍結なし） |
| 相対湿度 |
35~ 85%RH（結露なし） |
| 認証 |
FCC、CE、RoHs、UL**** |
| 材料 |
PPS+GF, PEEK, NBR, Silicon, PA66+GF, PC+GF, SS304, PMMA |
重量 (g)
|
770
|
770
|
785 |
800 |
1390 |
1540 |
1580 |
1650 |
* 銅管の場合は、正しい外径であることを確認してください。下表を参照してください。
** 測定精度は、配管および流体条件を設定し、試験前に機器を25℃でゼロ校正した管理された実験室環境で確立されています。これらの条件下で統計的な結果が得られていますが、実際の使用環境では精度にばらつきが生じる場合があります。
*** 画面周囲のネジを緩めて画面を回転させる際に誤って取り付けを行うと、IP66の防水保護性能に影響を及ぼす可能性があります。
**** UL認証バージョンをご希望の場合は、ご注文時にその旨を指定してください。このバージョンは、トレーサブルな識別付きの特注品であり、異なるモデルコードおよびストレートケーブルコネクタのみを備えています。
銅管に取り付ける際は、外径に十分ご注意ください
|
FU-ES 015 |
FU-ES 015 |
FU-ES 020
改良型クランプ付き
|
FU-ES 025 |
FU-ES 032 |
FU-ES 040
シリコンプレートなし
|
FU-ES 050
シリコンプレートなし |
FU-ES 065
シリコンプレートなし |
| OD mm |
19.05 |
22.23 |
28.58 |
34.93 |
41.28 |
53.98 |
66.68 |
79.38 |
| 推奨型番 |
FU-ES015
(銅 19.05mm) |
FU-ES015
(銅 22.23mm) |
FU-ES020
(銅 28.58mm) |
FU-ES025
(銅 34.93mm) |
FU-ES032
(銅 41.28mm) |
FU-ES040
(銅 53.98mm) |
FU-ES050
(銅 66.68mm) |
FU-ES065
(銅 79.38mm) |
＊ご注意ください： 銅管では Z02 の自動パイプサイズ検出機能が使用できません。手動で入力してください。
サイズ
FU-ES015 / FU-ES020 / FU-ES025 / FU-ES032
Unit：mm
| A
|
B
|
C
|
D
|
E
|
F
|
G |
H |
| FU-ES015 |
169.85 |
115 |
64 |
79 |
3 |
2.5 |
120.53 |
54 |
| FU-ES020 |
169.85 |
115 |
64 |
79 |
3 |
2.5 |
124.02 |
54 |
| FU-ES025 |
169.85 |
115 |
64 |
79 |
3 |
2.5 |
133.52 |
54 |
| FU-ES032 |
169.85 |
115 |
64 |
79 |
3 |
2.5 |
143.02 |
54 |
FU-ES040 / FU-ES050 / FU-ES065 / FU-ES075
Unit：mm
| A
|
B
|
C
|
D
|
E
|
F
|
G |
H |
| FU-ES040 |
184.90 |
64 |
125.22 |
4 |
2.5 |
164.12 |
53.50
|
69.50 |
| FU-ES050 |
184.90 |
64 |
125.30 |
4 |
2.5 |
178.12 |
53.50
|
69.50 |
| FU-ES065 |
184.90 |
64 |
126.87 |
4 |
2.5 |
193.12 |
53.50
|
69.50 |
| FU-ES075 |
184.90 |
64 |
128.55 |
4 |
2.5 |
207.12 |
53.50
|
69.50 |
ケーブルヘッドサイズ
注文時に注文例をご参照ください
＊UL認証バージョンが必要な場合は、ご注文時に必ずご指定ください。本バージョンはトレーサビリティ付きの特別仕様で、型式が異なり、配線コネクタはストレートタイプのみです。
