GRACO QUANTM 電動隔膜泵 EODD

GRACO 電動隔膜泵 QUANTM 採用專利FLUXCORE馬達與內建控制系統，實現低能耗高扭矩輸出，市面上唯一背壓停機功能，支援遠端控制、即插即用，具備靜音、省電、可空轉、等優勢，適用多種嚴苛工況。
品牌：  GRACO 固瑞克
泵浦類型：  電動隔膜泵 (EODD)
尺寸： 1"  1.5" 2"
電壓：  100-120V單相 /
 380-480V三相		 200-240V三相 /
380-480V三相		 200-240V三相 /
380-480V三相
壓力範圍：  7 bar  7 bar  4 bar
流量範圍：  114 LPM 300 LPM  454 LPM

產品型錄 產品說明書 其他技術資料

立即詢價
電動隔膜泵

電動隔膜泵

電動隔膜泵(EODD, electric double diaphragm pumps)利用電動馬達帶動柔性隔膜交替擠壓液體，輸送穩定且易於整合自動化系統，節能、低噪，特別適合長時間連續運轉的智慧產線。GRACO  Quantm 隔膜泵進一步將濕吸自吸高度提升至 8.8 m，並具背壓自停機制，既免空壓機又避免傳統氣動泵在背壓時持續排氣浪費，可大幅降低能耗與現場噪音。

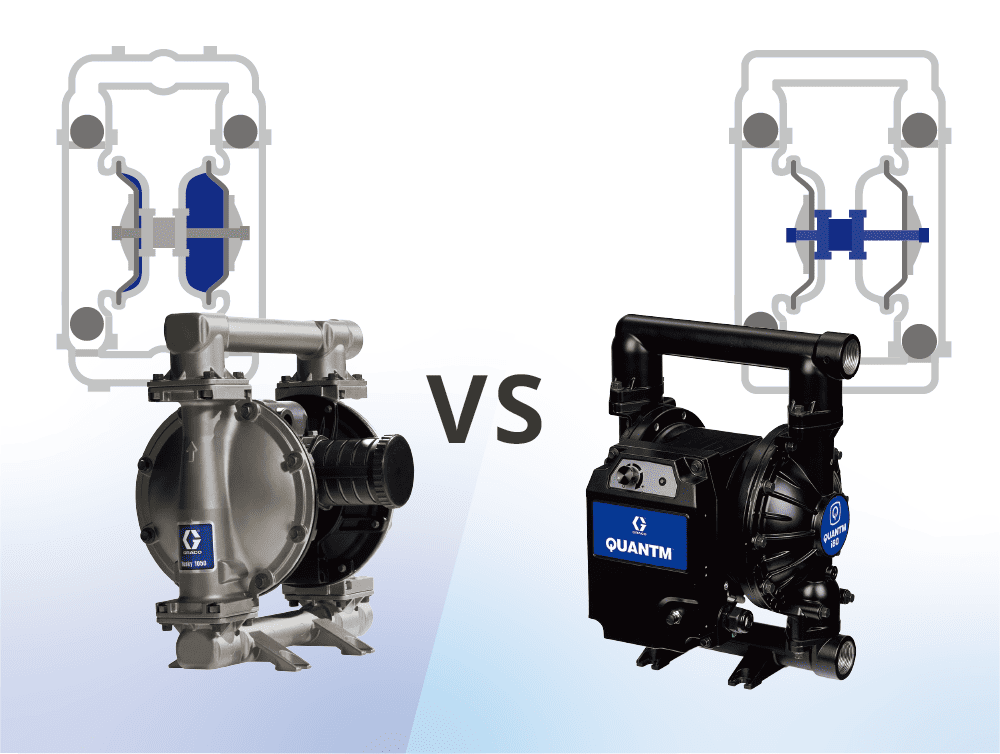

氣動隔膜泵 與  電動隔膜泵 的差異

幫浦也稱為泵，氣動隔膜泵 (AODD) 以壓縮空氣輪流推動左右兩片隔膜，靠氣源開關產生來回運動；空氣排放既消耗能量也產生大量噪音。而電動隔膜泵 (EODD) 同樣利用柔性隔膜交替擠壓流體，但由電動馬達經曲柄直接驅動，循環速度可精準控制，輸送更連續穩定，且沒有壓縮空氣能耗與排氣噪音問題。此外，電動隔膜泵先天支援 VFD、I/O 等自動化介面，能輕鬆整合到智慧產線，特別適合長時間連續運轉並重視節能與低噪的應用 。

氣動隔膜泵 與  電動隔膜泵 的差異

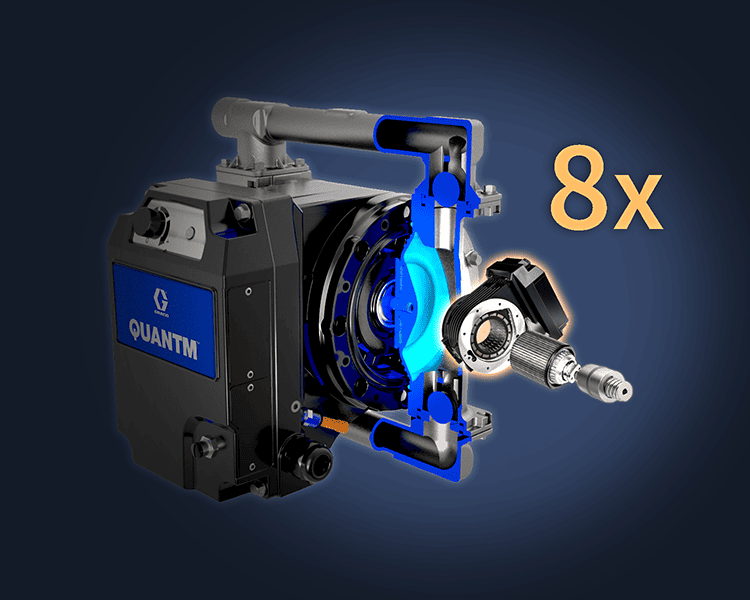

8 倍連續扭矩-提高效率，減少磨耗

8 倍連續扭矩-提高效率，減少磨耗

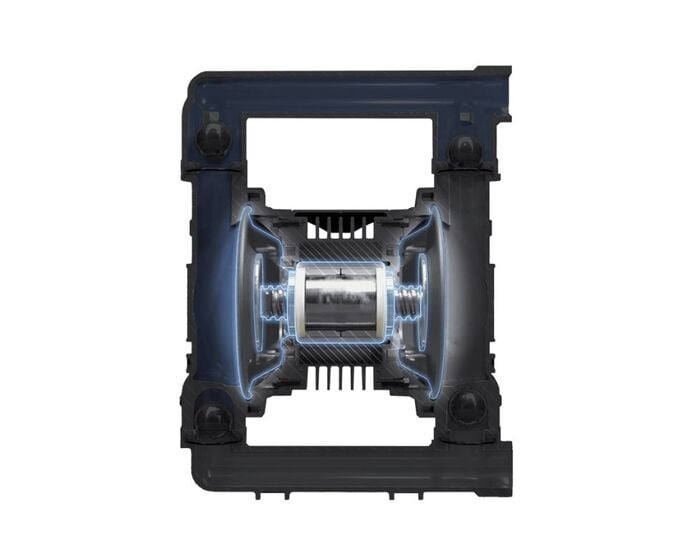

Quantm 電動隔膜泵採用 FluxCore 直驅馬達的專利，減墊圈、增電極，阻力更小，扭力更大。
此技術把傳統馬達‑減速機分離的構造濃縮成「磁通集中定子 + 直驅偏心軸」，轉子扭矩不經齒輪直接輸出，連續扭矩大幅增加。
這種設計讓磨耗、潤滑與噪音都同步降低，讓使用者在「尺寸不變」的前提下得到更安靜、省電且維護點更少的泵浦。

背壓停機智慧防護設計

QUANTM 隔膜泵是市場上唯一可以背壓停機的電動隔膜泵，偵測到機器空轉時，無需安裝壓力傳感器或額外控制可自動停機，可以防止因管道堵塞或閥門關閉而導致的泵故障。

背壓停機智慧防護設計
運行更安靜‧佔地面積更小

運行更安靜‧佔地面積更小

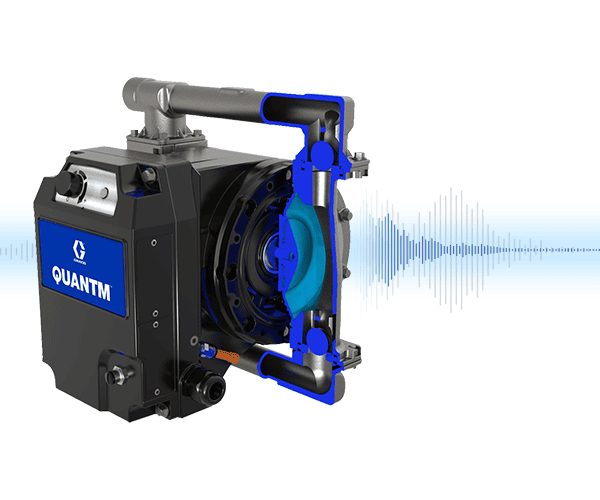

氣動隔膜泵排氣時，因為高速氣流衝出消音器會產生明顯聲響，空壓機本身運轉及冷卻風扇都會產生低頻轟鳴；電動隔膜泵僅有電機旋轉，無需排氣，直接接電，無空壓機噪音。根據測試電動泵噪音壓力降低可 23 dBA，聲音強度減少高達 90%，有效改善工作環境。

即時洩漏防護機制

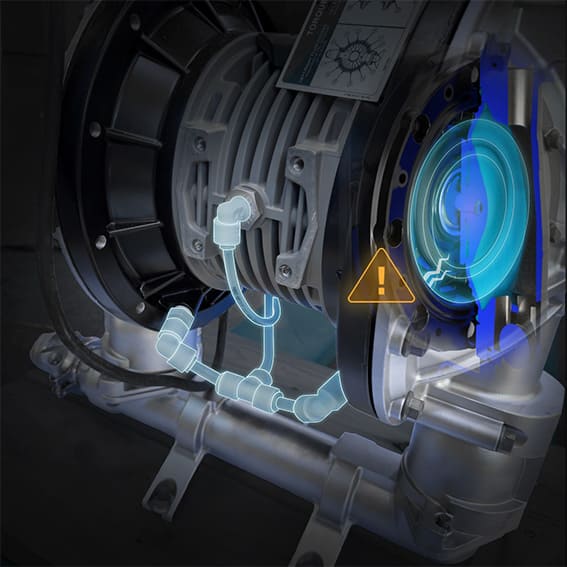

QUANTM 電動隔膜泵配備洩漏偵測器，安裝於泵浦的控制外殼內部，透過連接的管路與泵浦的隔膜腔相連。當隔膜破裂發生洩漏時，液體會進入洩漏偵測器的感測區域，隨即觸發泵浦上的 LED 指示燈閃爍黃色警示燈號，並自動停止泵浦運作，防止液體進一步洩漏或造成設備損壞。

即時洩漏防護機制
電動隔膜泵浦的材質如何選？(PP/PVDF/不鏽鋼)

電動隔膜泵浦的材質如何選？(PP/PVDF/不鏽鋼)

Quantm 提供多種尺寸與接液材質選擇：鋁合金適用於油類、冷卻液；不鏽鋼適用於腐蝕性液體或含顆粒流體；聚丙烯PP適合酸鹼與防爆環境；PVDF 則對應高腐蝕、高純度化學品。

高效節能，12–24 個月快速回本

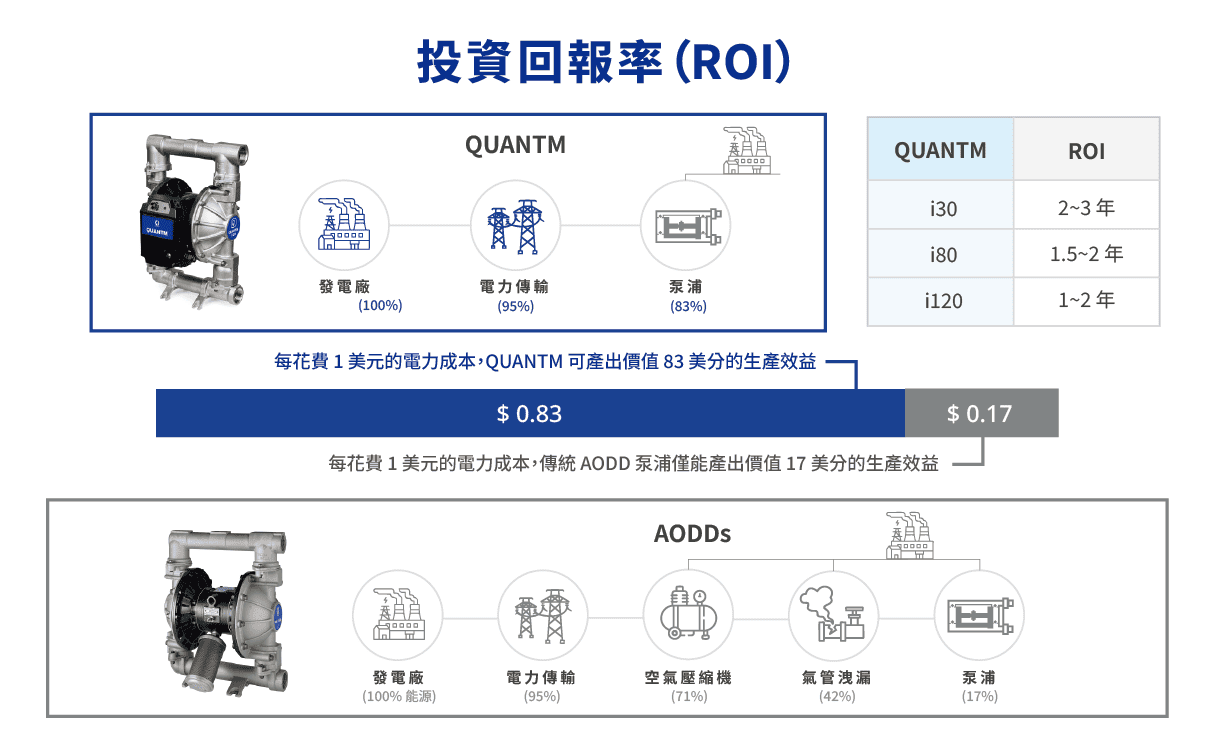

根據 Graco 能效對比圖，Quantm 隔膜泵每支出 1 美元電費可產生 0.83 美元有效輸送功，能源利用率約 83 %，約為傳統氣動泵(AODD)的 5 倍。以 2″ i120 為例，額定功率僅 1.8 kW ；同流量的氣動隔膜泵配套空壓機通常需 4–6 kW（典型工業估算）。若產線全年運轉 4,000 小時，單電費即可年省 12–17 MWh；再扣除空壓機保養、噪音治理與散熱成本，雖然電動隔膜泵的初期購置成本高於傳統 AODD，但因節能幅度大，多數客戶在 12–24 個月內回本。
立即估算您可以節省多省能源：Quantm 隔膜泵ROI計算器

高效節能，12–24 個月快速回本

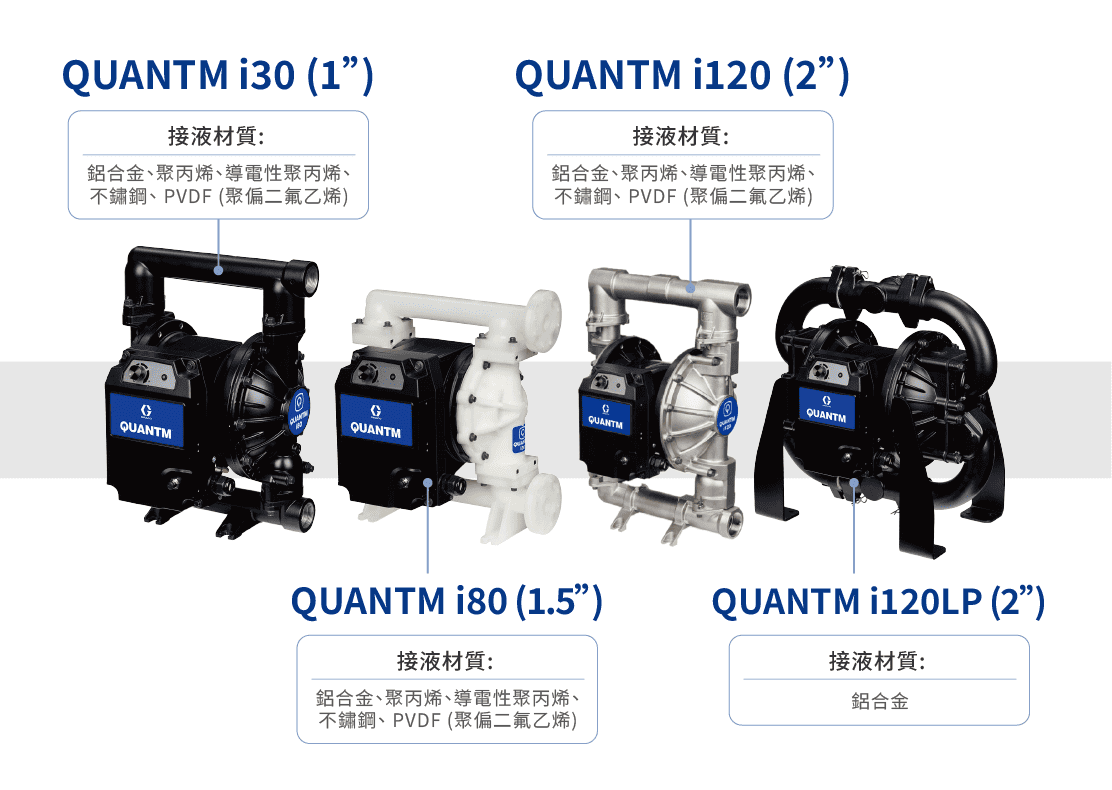

GRACO 電動隔膜泵 QUANTM i30 GRACO 電動隔膜泵 QUANTM i80 GRACO 電動隔膜泵 QUANTM i120 GRACO 電動隔膜泵 QUANTM i120 LP
規格 i30 i80 i120 i120 LP
最大流量 114 lpm 303 lpm
454 lpm
連接尺寸 1″ NPT/BSPT
 1.5″ NPT/BSPT 2″ NPT/BSPT
逆止閥 球閥 球閥 球閥 活瓣閥
最大壓力 6.9 bar 6.9 bar 4.1 bar 4.1 bar
自吸高度 (乾 / 濕) 3.4 m / 6.8 m 4.0 m / 4.0 m 4.8 m / 8.8 m 4.8 m / 8.8 m
異物通過徑
 3.2 mm
 4.8 mm 6.35 mm 46 mm
額定電流 100–120 V 單相
380–480 V 三相		 200–240 V 三相
380–480 V 三相		 200–240 V 三相
380–480 V 三相		 200–240 V 三相
380–480 V 三相
可選材質 聚丙烯、 導電性聚丙烯、
鋁合金、不鏽鋼、PVDF		 聚丙烯、導電性聚丙烯
、鋁合金、 不鏽鋼
、PVDF、鑄鐵		 鋁合金
最輕重量 27.7 kg (CP/PP) 32.2 kg (CP/PP) 45.4 kg (CP/PP) 53.2 kg (AL)
最大噪音 86 dBA 84 dBA 89 dBA 89 dBA
環境溫度 −20 °C ~ 40 °C
防水等級 IP66
歡迎留言或來電詢問型號，或點選以下連結選型：Quantm 選型連結
含金屬浸液部分的 i30(QTC) 型號
GRACO 電動隔膜泵 i30(QTC) 型號

GRACO 電動隔膜泵 i30(QTC) 型號

h30 (QHC) 浸液部分材料
參考號 FG
 HS, PH, 3A
in. cm in. cm
A 16.30 41.40 14.70 37.34
B --- --- 7.35 18.67
C 13.60 34.54 13.60 34.54
D 4.65 11.81 9.10 23.11
E 16.10 40.90 19.68 49.99
F 15.12 38.40 18.68 47.45
G 2.00 5.08 3.02 7.67
H 4.24 10.77 6.75 17.15
J 5.00 12.70 8.50 21.59
K 7.35 18.67 3.75 9.53

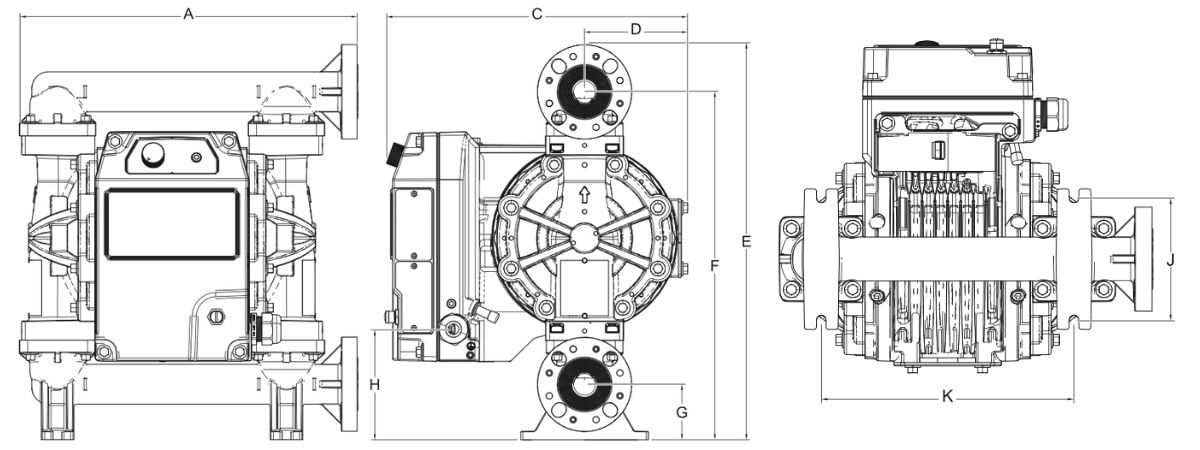

含塑膠浸液部分（端部法蘭）的 i30(QTC) 型號

参考號 浸液部分材料
CP		 PP PV
in. cm in. cm in. cm
A 15.20 38.61 15.20 38.61 15.20 38.61
C 13.25 33.66 13.25 33.66 13.25 33.66
D 4.57 11.61 4.57 11.61 4.57 11.61
E 17.80 45.21 17.80 45.21 17.80 45.21
F 15.70 39.88 15.70 39.88 15.70 39.88
G 2.50 6.35 2.50 6.35 2.50 6.35
H 4.69 11.91 4.69 11.91 4.69 11.91
J 5.00 12.70 5.00 12.70 5.00 12.70
K 10.55 26.8 10.42 26.50 10.37 26.34

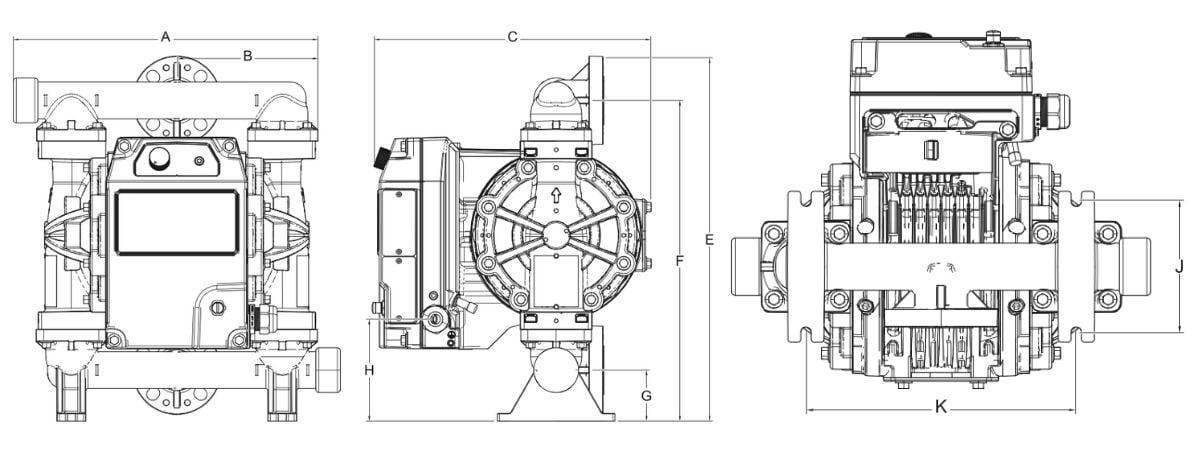

含塑膠浸液部分（中心法蘭）的 i30(QTC) 型號

参考號 浸液部分材料
CP		 PP PV
in. cm in. cm in. cm
A 16.0 40.60 16.0 40.60 16.0 40.60
B 8.00 20.32 8.00 20.32 8.00 20.32
C 13.25 33.66 13.25 33.66 13.25 33.66
D 4.57 11.61 4.57 11.61 4.57 11.61
E 17.80 45.21 17.80 45.21 17.80 45.21
F 15.70 39.88 15.70 39.88 15.70 39.88
G 2.50 6.35 2.50 6.35 2.50 6.35
H 4.69 11.91 4.69 11.91 4.69 11.91
J 5.00 12.70 5.00 12.70 5.00 12.70
K 10.55 26.80 10.42 26.50 10.37 26.34

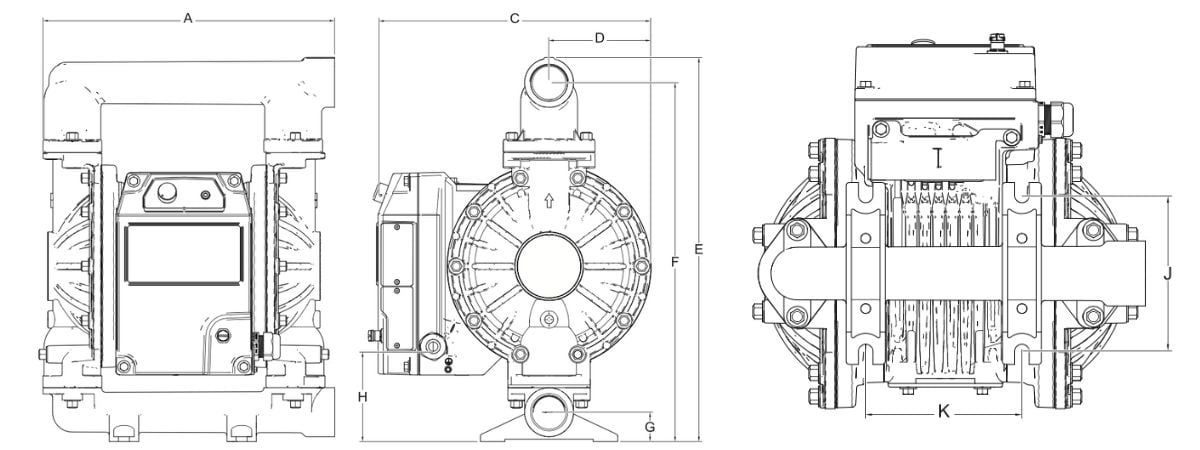

含金屬浸液部分的 i80 (QTD) 型號

参考號 浸液部分材料
AL		 SS
in. cm in. cm
A 15.07 38.28 16.10 40.89
C 13.81 35.08 13.85 35.18
D 5.17 13.13 5.21 13.23
E 19.60 49.78 18.97 48.18
F 18.30 46.48 17.75 45.09
G 1.50 3.81 1.44 3.66
H 4.55 11.56 4.55 11.56
J 6.00 15.24 6.00 15.24
K 6.00 15.24 6.00 15.24

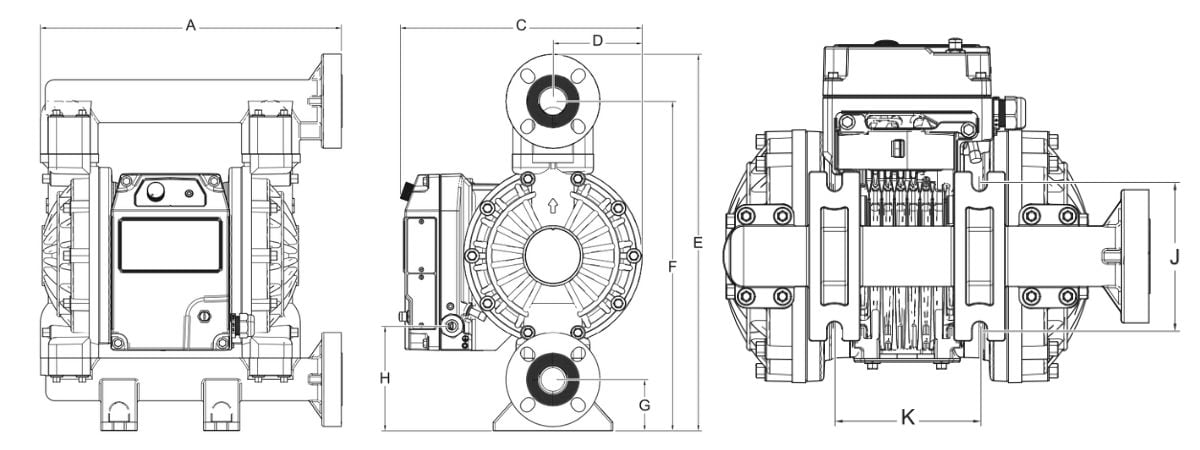

含塑膠浸液部分的 i80 (QTD) 型號

参考號 浸液部分材料
PP, PV
in. cm
A 17.60 44.70
C 13.87 35.23
D 5.23 13.28
E 22.00 55.88
F 19.30 49.02
G 3.00 7.62
H 5.85 14.86
J 6.00 15.24
K 6.00 15.24
含金屬浸液部分的 i120 (QTE) 球閥型號

参考號 浸液部分材料
AL		 CI, SS
in. cm in. cm
A 17.50 44.45 18.13 46.05
B 9.00 22.86 9.40 23.88
C 14.89 37.82 14.89 37.82
D 6.25 15.88 6.25 15.88
E 23.60 59.94 26.34 66.90
F 21.90 55.63 24.79 62.97
G 2.00 5.08 2.50 6.35
H 6.72 17.07 9.01 22.89
J 6.00 15.24 6.00 15.24
K 6.00 15.24 6.50 16.51

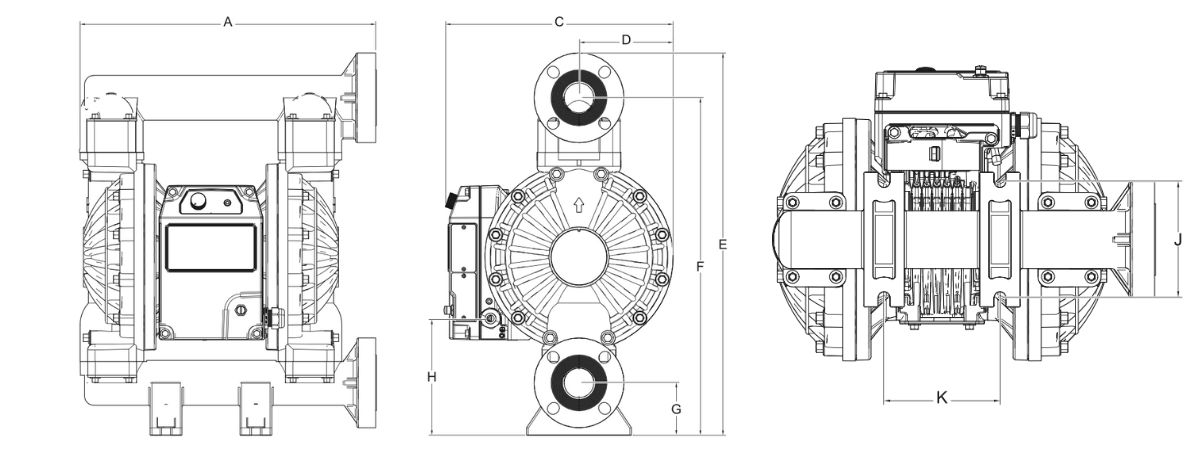

含塑膠浸液部分的 i120 (QTE) 球閥型號

参考號 浸液部分材料
CP, PP, PV
in. cm
A 19.70 50.04
C 14.89 37.82
D 6.25 15.88
E 25.70 65.28
F 22.70 57.66
G 3.50 8.89
H 7.53 19.13
J 6.00 15.24
K 6.00 15.24

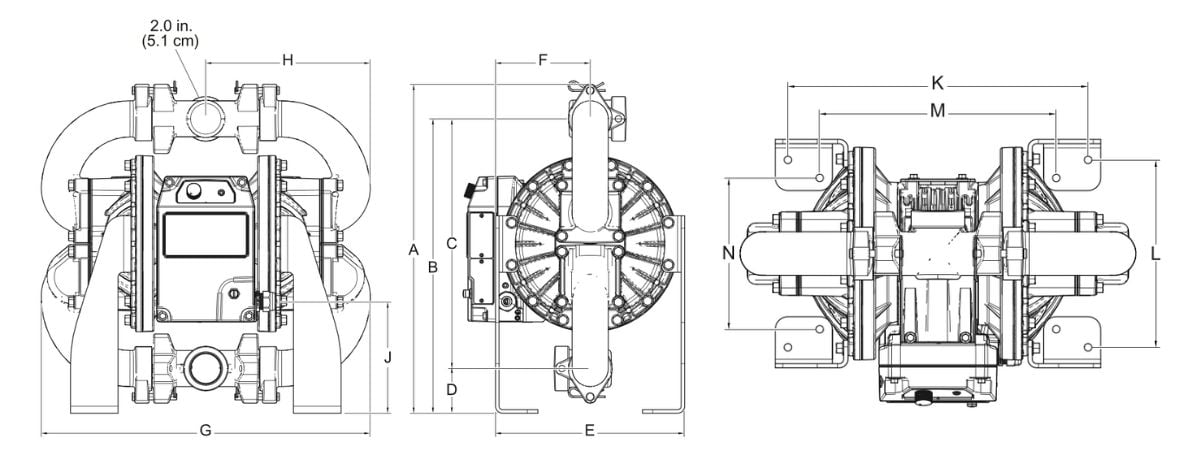

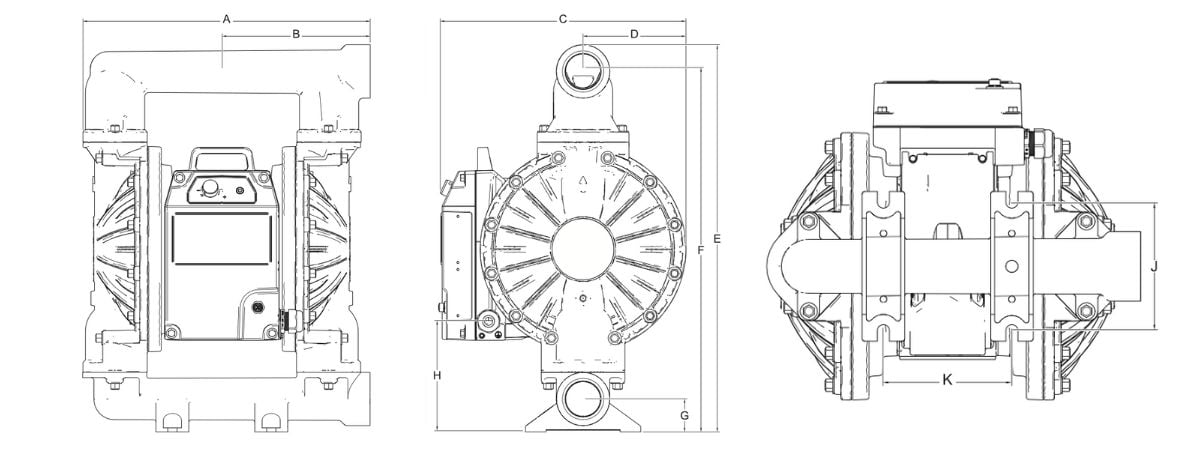

含金屬浸液部分的 i120LP (QTE) 活瓣閥型號

参考號 浸液部分材料
AL
in. cm
A 23.31 59.2
B 20.86 53.0
C 17.73 45.0
D 3.16 8.0
E 13.40 34.0
F 6.70 17.0
G* 23.29 59.2
H* 11.64 29.6
J 7.91 20.1
K* 17.89 44.9
L 11.01 28.0
M* 13.95 35.4
N 8.89 22.6
* 尺寸偏差可達 0.25 in. (6.3 mm)，具體取決於設備內安裝的隔膜材料。

泵浦性能曲線

連接 I/O 電纜引線

泵浦性能曲線
型號 i30
壓力-流量性能曲線

壓力-流量性能曲線

流量增加時，可克服的系統壓力（揚程）下降，確保實際工作點落在曲線內。曲線自 0 GPM 起始壓力約 100 psi，隨流量增加呈線性下降；在約 30 GPM 時壓力趨近 0 psi。

功率-流量性能曲線

功率-流量性能曲線

在不同流量/負載下馬達實際耗電，峰值功率有助於估算電力需求與散熱。功率隨流量迅速上升，在 15–25 GPM 左右達到峰值約 850–900 W，之後略降至 700 W 左右（30 GPM）。

型號 i80
壓力-流量性能曲線

壓力-流量性能曲線

流量增加時，可克服的系統壓力（揚程）下降，確保實際工作點落在曲線內。從圖中可以看出，性能曲線自 0 GPM 起始時壓力約為 100 PSI，隨著流量增加，壓力呈大致線性下降趨勢。在約 80 GPM 時壓力接近 0 PSI，說明此時設備幾乎無法提供揚程。

功率-流量性能曲線

功率-流量性能曲線

在不同流量/負載下馬達實際耗電，峰值功率有助於估算電力需求與散熱。功率隨著流量增加迅速上升，在約 60–70 GPM 時達到峰值，約為 1400–1450 W，之後略微下降至約 1300 W 左右（80 GPM 附近）。此峰值功率有助於預估電力需求與冷卻散熱設計。

型號 i120
壓力-流量性能曲線

壓力-流量性能曲線

流量增加時，可克服的系統壓力（揚程）下降，確保實際工作點落在曲線內。性能曲線自 0 GPM 起始時壓力約為 60 PSI，隨著流量上升呈現近似線性下降趨勢，並於約 125 GPM 時壓力趨近 0 PSI。

功率-流量性能曲線

功率-流量性能曲線

在不同流量/負載下馬達實際耗電，峰值功率有助於估算電力需求與散熱。隨著流量上升，功率需求也迅速增加，於約 90–100 GPM 時達到峰值，約為 1700–1750 W。其後功率略微下降，至 120 GPM 附近降至約 1650 W。峰值功率可作為評估電力需求與熱管理設計的依據。

連接 I/O 電纜引線

將 I/O 電纜引線連接到您的 I/O 系統設置。請參見下方 I/O 引腳連接的等效電路圖。

參考號 導線顏色 連接器類型 內部引腳連接
L1 白色 數字輸入 引腳 1
L2 橙色 數字輸出 引腳 2
L3 藍色 接地／公共 引腳 3
L4 紅色 模擬輸入，正 引腳 4
L5 黑色 模擬輸入，負 引腳 5
L6 綠色 接地 接地

關於 GRACO

GRACO Inc.(GGG. US) 是一間美國上市公司，於1926年創立於明尼蘇達州，致力於設計和製造高品質的泵浦、噴塗設備與流體控制系統，產品應用甚廣，從於工業製造、建築塗裝、汽車維修到日常消費市場，都能提供兼具技術與彈性的解決方案。GRACO 秉持「持續創新、卓越品質、用戶至上」的品牌承諾，致力於為客戶提供高效可靠的流體處理解決方案，憑藉深厚的工程技術與不斷創新的精神，深獲全球用戶的高度信賴與肯定。
