FU-TX 310 外掛式超音波流量計

台灣製造 外掛式超音波流量計 (超聲波流量計、夾鉗式流量計),分體式設計,適用大管徑,探頭以專利金屬扣具安裝,流量計主機可遠端監控,安裝免停機免切管,隨時維修裝卸,不阻塞,無漏液與耐壓問題

適用管徑: TM1:2"~6"
  TL1 :7"~16"
量測流速: ± 0.1~20 m/s
測量流體: 清水、油或含少量雜質 的化學品
流體溫度: 標準型探頭: 0~80°C
高溫型探頭: 0~150°C
量測精度: < 2% F.S.
防水防塵: 一般探頭 IP61
防水耐化探頭 IP68
供電電源: 9~30VDC
  附100-240 50/ 60Hz AC 變壓器
顯示流量: 瞬時流量,累積流量
輸入輸出: 類比輸出 4-20mA
  Modbus RTU RS485 二線式
溫度量測: 兩組外接式 PT1000
-100~300°C with 0.1°C 解析度

型錄 產品說明書



管外夾式超音波流量計

管外夾式超音波流量計,透過夾在管路兩側的傳感器進行測量,安裝時免切割管道、不需中斷流體流動,適用於不便停機、需要無污染測量的情境,非侵入式設計也可避免漏水或耐壓的問題,超音波流量計具高線性度,能夠在不同流量條件下提供一致的測量準確度。

管外夾式超音波流量計
分體式設計,適用遠程監控

分體式設計,適用遠程監控

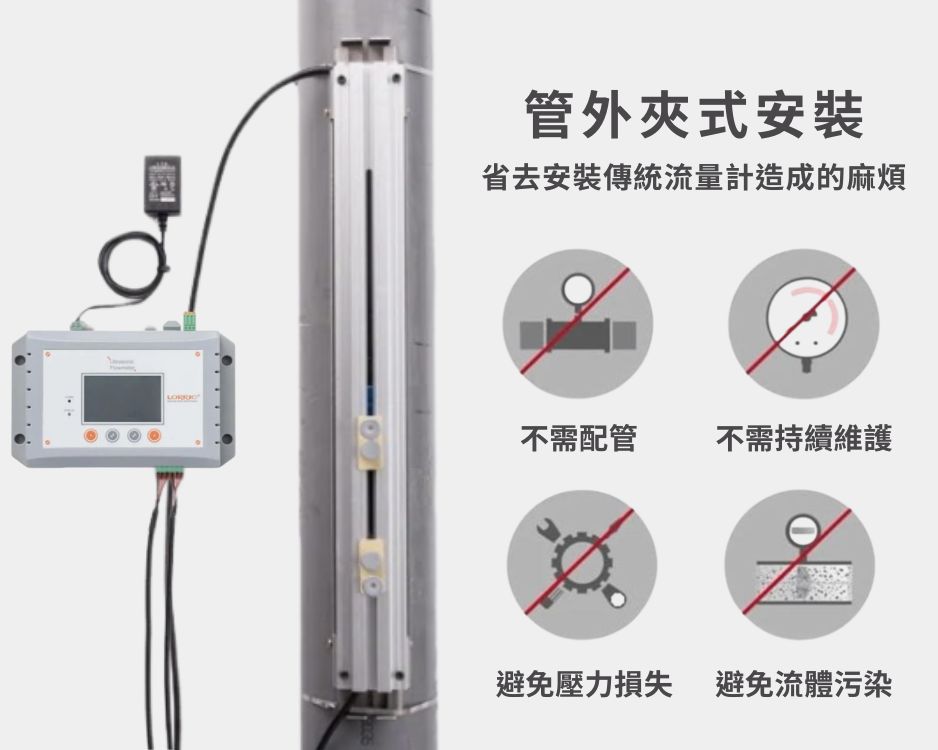

FU-TX 系列超音波流量計為分體式設計,傳感器和流量顯示設備分開安裝,傳感器夾在管道外部,顯示設備則安裝在便於觀察和操作的位置。對於一些高架大型管道、需要遠程監控的場合,像是冰水主機、遠程油氣管道等,分體式管外夾式超音波流量計是最佳選擇。
LORRIC 另有一體式管外夾式超音波流量計,適合管徑較小的需求。了解更多: FU-ES 夾管式超音波流量計

超音波流量計測量原理

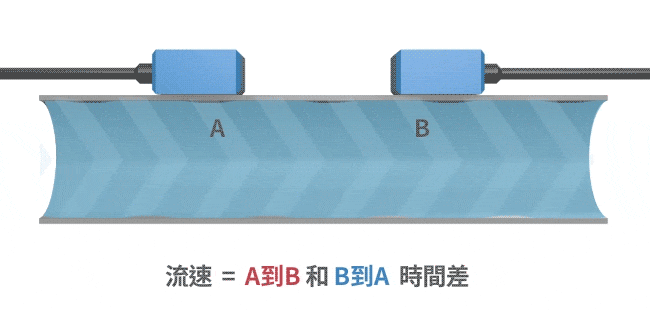

透過流量計算公式:流量 = 管截面積 × 流速,在已知管截面積情況下,FU-ES超音波流量計內建的EchoSense技術,利用順流與逆流的時間差計算流速,從而準確計算出流量。 如圖所示,訊號在順流方向(A到B)傳遞速度較快,在逆流方向(B到A)傳遞速度較慢,時間差可用來推算流量。
了解更多:流量計算公式

超音波流量計測量原理
專利金屬扣具

專利金屬扣具

LORRIC 專利的 FU-TX 金屬扣具,有別於傳統流量計卡箍,特殊卡扣設計可以更精準對齊探頭位置,讓使用者可輕鬆在狹小空間裡,完成探頭與扣具安裝,安裝位置更可靈活安排。我們的扣具也同時適用於同側與對側安裝的情境,並且不易因為地心引力而鬆脫。

適用多種流體、管材、管徑

FU-TX 310超音波流量計,適用各種流體,舉凡常見的水、油,甚至各種化學品都適用;配管材質適用範圍廣泛,不鏽鋼、PVC,其他甚至PP、PVDF等均適用;配管管規從2吋到16吋的配管,運用範圍極為廣泛。

適用多種流體、管材、管徑

內建RS485及4-20mA多元通訊模式

支援16位元自帶電 4-20mA 類比輸出及Modbus RTU RS485,無需額外添購通訊模組,為客戶提供產品便利性以及節省成本。
了解更多:
• 什麼是類比電流輸出
• 什麼是RS485

內建RS485及4-20mA多元通訊模式
幫助能源申報更簡便

幫助能源申報更簡便

經濟部能源局規定,大樓、飯店、賣場、醫院和工廠等場所,每年都要依照《能源管理法》等法規進行大型冰水機空調設備能源查核申報,LORRIC FU-TX 310 超音波流量計具有數據蒐集功能,並且能夠在不影響設備運作的情況下完成安裝,間接避免經營損失,收集耗能數據、節省維護成本,是能源監測與申報工具的極佳選擇!
了解更多:超音波流量計讓能源申報更簡單

LORRIC 提供流量計校正服務

超音波流量計經長久使用,可能會因為氣泡、沈澱物、管壁結垢、流體溫度和黏度變化等問題而導致量測準確度降低。LORRIC 提供流量計校正服務,技術團隊使用自主研發的校正軟體,並且經過TAF認證培訓和考試,確保校正報告的可追溯性。定期流量計校正能減少測量誤差並延長產品壽命,也幫助企業更好地履行其ESG責任,提升企業形象。
了解更多: LORRIC 流量計校正服務

LORRIC 提供流量計校正服務

規格

安裝方式 管外夾式 (夾鉗式)
適⽤管外徑 TM 1 TL 1
 DN 50 - 150  > DN 175
2 - 6 inch > 7 inch
適⽤配管材質 鑄鐵、碳鋼、不鏽鋼、PVC管及其他
適⽤流體 清水、油或含少量雜質的化學品
適⽤流體溫度 標準型探頭: 0~80°C / 高溫型探頭: 0~150°C
流速範圍 ± 0.1~20 m/s
語⾔
英文
單位 公制、英制可切換
顯⽰方式 128x64 LDC 背光顯示
反應時間 < 1s
測量精度 ±0.2% F.S.*
顯⽰解析度 0.0001 m/s
供電需求 DC 9~30V
電源I/O連接器 100-240 50/60Hz AC 變壓器
輸入/輸出 類比輸出自帶電 12位元 4-20mA / Modbus RTU RS485
消耗電流 > 2W
保護電路 電源反接保護、電源突波保護
主機防水等級 因無防水設計,應裝在控制箱內,若有戶外安裝需求,需另外加購防水盒
探頭防水等級   一般探頭 IP61 / 膠探頭 IP65 / 防水耐化探頭 IP68

主機工作
環境溫度

-10 ~ 60°C (14 ~ 140°F)
相對濕度 35~ 85%RH (無凝結)
材質 主機-ABS
 溫度量測  二組外接式 PT1000

尺寸

A B C D E F G
149.45 98.32 137.79 90.45 52.42 9.5 34.85

A B C D E
68.3 45.2 32.2 25.3 42.6
單位:mm

相關產業

空調系統

空調系統

流量計監測和控制冷卻水與熱水流量、監控冰水機能源使用率;噴嘴在冷卻水與熱水系統中平衡水流,提高系統效能與能源使用效率

純水產業

純水產業

流量計在純水製程各個階段監控用水量以掌控製程效率;噴嘴在純水製程中優化水流噴灑,確保水質淨化效率,並節省處理成本

廢水處理

廢水處理

流量計進水監測及排水監控,確保水流量,提高處理效率與準確性;噴嘴在廢水處理過程中有效噴灑化學劑,提高污水處理效率與環保標準達成

PCB印刷電路板

PCB印刷電路板

流量計在電鍍、顯影、蝕刻等濕製程,用以測量化學藥劑用量;噴嘴在電鍍液塗布與水洗,濕製程顯影、蝕刻製程精確噴灑化學藥劑

半導體業

半導體業

流量計監測個製程化學液體用量,純水處理液體供應量;噴嘴控制化學液體與純水的噴灑,確保製程純淨度與穩定性

鋼鐵產業

鋼鐵產業

流量計監控冷卻水與氣體流量,確保金屬處理的準確性和能效最佳化;噴嘴在電鍍過程中精確控制化學液體的噴灑,確保鍍層均勻與品質穩定

洗車産業

洗車産業

流量計控制水流確保清潔效率、降低水資源浪費,實現環保節能目標;噴嘴在洗車過程中均勻分布水流,提升清洗效果,同時降低水耗

6 分鐘了解 FU-TX310 超音波流量計安裝
