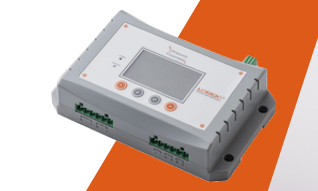

FU-TX 310 外掛式超音波流量計 (超聲波流量計)

台灣製造, 管扣式設計, 安裝免停機免切管, 且可隨時維修裝卸,大幅降低安裝與維護成本。管外安裝, 零管損, 不阻塞, 無漏液與耐壓問題。
應用於
節能監測│節水管理│工業用途│自來水, 冷卻水, 熱水, 原水, 海水, 飲品, 油品等液體│發電廠 (核電、火力、水力), 熱力, 供熱場所

下載單頁目錄



產品特性







其他重要特性

  • 隨機附全球適用電源變壓器,可直接連接一般電源,隨插即用。

  • 便利安裝。適用雙向流量量測,安裝時無須考慮液體流向。

  • 專利觸發技術,提升抗干擾能力。

  • 可選配防水探頭。

  • 專利探頭安裝軌道,便於快速安裝、精確定位及長期穩定結果。

  • 本產品於台灣製造。











專利設計 探頭扣具



金屬扣具

  • LORRIC 重新設計傳統超音波流量計扣具安裝流程。我們的目標是要讓扣具能在一個操作者的情形下仍然可以被正確的安裝。經過無數的努力與實測,我們最終設計出全新的超音波流量計專用扣具,讓使用者可輕鬆在狹小空間裡,完成探頭與扣具安裝,安裝位置更可靈活安排。
  • 專利金屬扣具配合可拆式金屬束帶,為 TM1(2到8吋用) 及 TL1(8吋以上) 設計,適合管徑大小範圍在2”~16”,並達到最高的長期安裝穩定性,不易因環境溫度與震動造成量測失效。
  • 建議使用對邊 8mm 的板手或六角套筒來快速鎖上斑馬環。。
  • 特殊設計的扣具讓扣具可以同時適用於同側與對側安裝的情境。
  • 不單賣,需搭配 LORRIC 超音波流量計 FU-TX-310 一同採購。







塑料扣具

  • 依探頭大小,適合安裝於 2”~16” 管徑之配管。
  • 全塑料扣具可以使用膠水或焊接安裝,大幅提升探頭安裝便利性與可靠度,改善過去束帶安裝容易因溫度及震動鬆脫移位的缺點。同時防止使用者在維護時,安裝不正確,導致產品功能受影響。
  • 專利扣具緊密貼合管線,大幅提升流量偵測準確性,穩定偵測結果。
  • 市場上唯一全塑料扣具讓探頭及扣具即使在電子、化工、環保等充滿化學品的環境也能長期使用。
  • 不單賣,需搭配 LORRIC 超音波流量計 FU-TX-310 一同採購








規格



安裝方式 管外夾式
耗電量 < 2W
量測原理 時間差
暫態流量 瞬時流量、流速、時間差值顯示
流速範圍 ±0.1~20m/s 累積流量 正、負累積、淨流量顯示
量測精度 < ±2 % 單位 公制、英制可切換
反應時間 < 1 秒
顯示 128x64 LDC 背光顯示
解析度 0.0001 m/s
操作按鍵 4 鍵輕觸式按鍵
有線通訊

類比輸出 4-20mA

Modbus RS485 二線式

NPN

安全性
鍵盤可鎖、斷電資料保護
探頭與主機距離

TM-1 探頭10米線,最長可選配20米

TS-2 探頭10米線

外殼
ABS塑膠145x90x45mm
溫度量測
 二組外接式 PT1000 電源

9~30VDC


100-240 50/60Hz AC 變壓器

溫度範圍
-100~300°C with 0.1°C 解析度 適用管道材質 鑄鐵、碳鋼、不鏽鋼、PVC管及其他
主機工作環境溫度
-10~60°C (14~140°F)
適用管徑(mm)

TM-1 DN50-250 (2到10吋)

TS-2 DN20-50 (6分到2吋)

適用流體

清水、油或含少量雜質的化學

探頭防水等級

一般探頭 IP61

上膠探頭 IP65

防水耐化探頭 IP68

管壁溫度

標準型探頭:0~80°C

高溫型探頭:0~150°C







原理

  • 超音波 (超聲波) 量測順逆流時間差:

  •  超音波 (超聲波) 於探頭A與探頭B之間傳遞時,順流與逆流的方向會產生一個與流速成正比的時間差

  • 準確度可達2%以內

  • LORRIC特殊抗雜訊技術可降低氣泡及固形份的干擾


尺寸



A B C D E F G

149.45

mm

137.79

mm

98.32

mm

90.45

mm

52.42

mm

9.5

mm

34.85

 mm

A B C D E
68.3mm 45.2mm 32.2mm 25.3mm 42.6mm









與市面上其他量測原理進行比較

 面積式
一般蹼輪式

LORRIC

蹼輪式

 電磁式

 非侵入

超音波式

管損
非破壞安裝
精確度 中高 最高
測雙向流
是否會堵塞 會阻塞 會阻塞 會阻塞 不阻塞 不阻塞
可測流體 氣液體 液體 液體 有導電率液體  液體(包含有機物)
價格 中小管徑最低價

中低價位

價格隨管徑增加

中低價位

價格隨管徑增加

高價位

價格隨管徑增加

中價位

價格不隨管徑增加
