GRACO ChemSafe 高耐化級氣動隔膜泵

ChemSafe 系列專為高腐蝕、高純度流體應用設計，採用PTFE 或 UHMWPE（超高分子量聚乙烯）材質，抗腐蝕性能極佳。無裸露金屬部件、無死角易清潔，搭配模組化結構，降低維護需求。

品牌：	GRACO 固瑞克
泵浦類型：	氣動隔膜泵 (AODD)
尺寸：	1/4"	3/8"	1/2"	1"	1-1/2"
最大流量	9.5 lpm	25.4 lpm	60.6 lpm	146 lpm	376 lpm
壓力範圍：	最高 7 bar
主要材質：	PTFE (聚四氟乙烯)

檔案下載

型錄技術資料下載區原廠產品頁

立即詢價

氣動隔膜泵

氣動隔膜泵（AODD）採用壓縮空氣作為動力源，通過雙隔膜交替擠壓輸送液體。結構簡單堅固，無複雜電氣系統且無電氣火花風險，具防爆特性，耐用性高，維護成本低。自吸性能優異，具乾運轉能力，適用於化工、礦工等嚴苛工況。

傳統氣動泵與 Chemsafe氣動泵的差異

傳統氣動泵常採金屬接液材質，易受腐蝕且維護頻繁。ChemSafe 系列採用 100% PTFE 或 UHMWPE 接液結構，無金屬暴露，大幅提升耐化學性與密封效果，適用於高腐蝕與高純度應用。
ChemSafe 搭載可拆式氣動馬達，維護簡單直覺，無需拆解泵體即可進行保養或零件更換，精密加工結構相較於傳統模製泵體，提供更優異密合與耐受性。

材質全面耐化，安全潔淨更耐用

泵浦接液部採用 PTFE 或 UHMWPE （超高分子量聚乙烯）材質，PTFE幾乎不與任何化學物質反應，UHMWPE則是具高度耐磨與良好化學穩定性，密度低且自潤性佳，因此ChemSafe能長時間抵抗酸、鹼、溶劑等腐蝕性介質侵蝕。此外，ChemSafe全機外殼無金屬外露，結構全面防蝕設計，可有效防止鏽蝕、洩漏，減少維護頻率，延長使用壽命。
適用流體包含：酸液、燃料、膠水、油漆、樹脂、墨水、廢水與其他高腐蝕性、高磨蝕性液體。

可拆式氣動馬達設計，維修簡便快速

ChemSafe 的可拆式氣動馬達設計，可快速拆裝氣動驅動端，維修保養直覺省時，無需拆解整體泵體，即可進行零件更換或檢修，大幅提升可用率與作業效率。搭配高精密機械加工製程，相較模具成型泵體，具備更高的密合度與化學隔離能力，有效防止洩漏與交叉汙染，確保長時間穩定運作。

出口關閉也能持續運轉，免擔心損壞

ChemSafe 隔膜泵具備 Dead-head 死端停機運行能力，即使在出液側閥門關閉時仍可運轉、流體暫停流動的情況下，泵浦也可持續運轉，而不損壞本體。省去額外旁通或保護裝置，提升系統設計彈性與穩定性，適用於批次輸送、自動化控制與間歇式供料流程。

ChemSafe 系列型號總覽

ChemSafe 系列氣動隔膜泵，從小型到大型型號皆具備高度耐化學性與密封性，滿足精密加藥、批次輸送至大流量連續製程等需求。

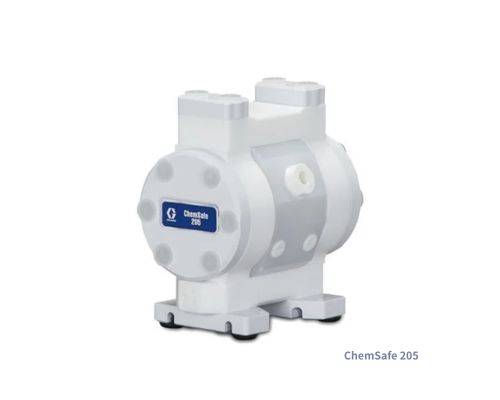

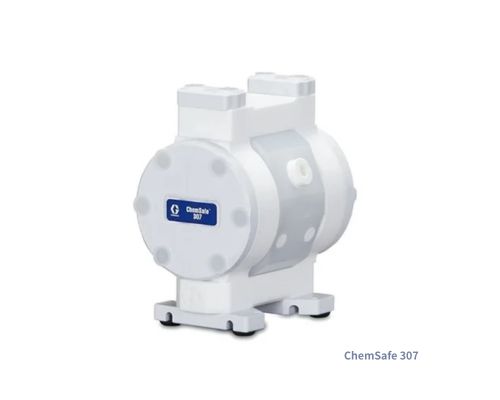

【ChemSafe 205 / 307小型機種】
小流量，1/4"、3/8"口徑，體積輕巧，適合精密加藥、墨水、實驗室、清洗、電子製程等輕工業應用或空間受限環境。

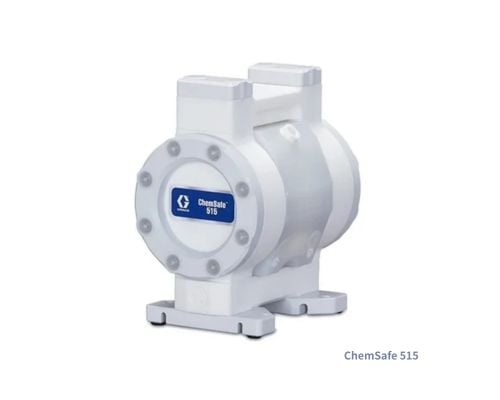

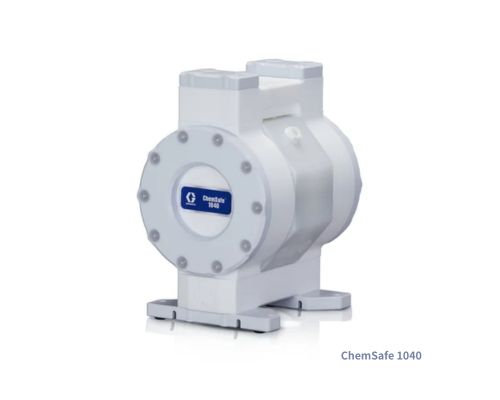

【ChemSafe 515 / 1040 中型機種】
中等流量，1/2"、1"口徑，適用於化工、塗料、加藥系統、間歇輸送或多點供液。

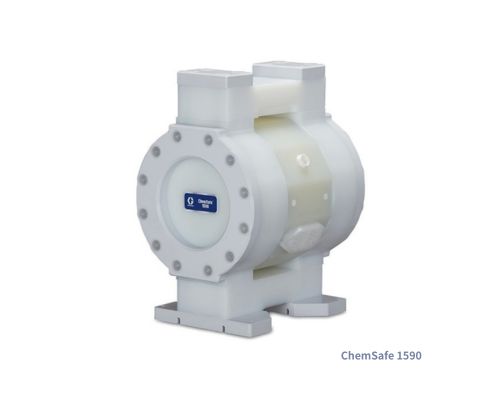

【ChemSafe 1590 大型機種】
大流量，可達378.5 LPM，1-1/2"口徑，適用集中供液或高負載化學製程。


型號	205	307	515	1040	1590
最大流量	9.5 LPM	25.4 LPM	60.6 LPM	147 LPM	378.5 LPM
適用管徑	1/4"	3/8"	1/2"	1"	1-1/2"
進氣口尺寸	1/8" NPT(內牙)	1/8" NPT(內牙)	1/4" NPT(內牙)	1/4" NPT(內牙)	1/4" NPT(內牙)
最大氣壓	0.7 MPa	0.7 MPa	0.7 MPa	0.7 MPa	0.7 MPa
最大耗氣量	4.8 SCFM	9.3 SCFM	29 SCFM	46 SCFM	46 SCFM
異物通過徑	1.5 mm	2 mm	4 mm	6 mm	6 mm
使用溫度範圍	0–100°C	0–100°C	0–100°C	0–100°C	0–100°C
材質	PTFE	PTFE	PTFE	PTFE	PTFE
支援 Dead-head	✔	✔	✔	✔	✔

參考號	公制 (mm)	英制 (in.)
A	28	1.1
B	113	4.3
C	69	2.7
D	139	5.5
E	107	4.2
F	166	6.5
G	83	3.3
H	64	2.5
J	70	2.8
K（孔直徑）	7	0.3

參考號	公制 (mm)	英制 (in.)
A	28	1.1
B	135	5.3
C	76	3.0
D	150	5.9
E	124	4.9
F	193	7.6
G	89	3.5
H	76	3.0
J	76	3.0
K（孔直徑）	7	0.3

參考號	公制	英制
A	4.1 cm	1.6 英寸
B	20.3 cm	8.0 英寸
C	11.7 cm	4.6 英寸
D	23.4 cm	9.2 英寸
E	21.6 cm	8.5 英寸
F	27.7 cm	10.9 英寸
G	15.2 cm	6.0 英寸
H	13.2 cm	5.2 英寸
J	12.7 cm	5.0 英寸
K	12.7 cm	5.0 英寸
L	13 cm	5.1 英寸
M（孔直徑）	8 mm	0.375 英寸

參考號	公制	英制
A	4.8 cm	1.9 英寸
B	26.4 cm	10.4 英寸
C	13.7 cm	5.4 英寸
D	27.7 cm	10.9 英寸
E	26.7 cm	10.5 英寸
F	35.8 cm	14.1 英寸
G	20.3 cm	8.0 英寸
H	18.5 cm	7.3 英寸
J	18.0 cm	7.1 英寸
K	18.0 cm	7.1 英寸
L	18.5 cm	7.3 英寸
M（孔直徑）	8 mm	0.375 英寸

參考號	公制	英制
A	6.1 cm	2.4 英寸
B	38.6 cm	15.2 英寸
C	19.8 cm	7.8 英寸
D	39.3 cm	15.5 英寸
E	33.2 cm	13.1 英寸
F	50.8 cm	20.0 英寸
G	24.9 cm	9.8 英寸
K	23.1 cm	9.1 英寸
L	28.2 cm	11.1 英寸
M（孔直徑）	10 mm	0.4 英寸
