HUSKY 氣動隔膜泵

Husky 採用先進模組化氣閥設計與高耐用材質，實現低脈動、高效率的流體傳輸，具備自吸、可空轉及乾運轉能力，結構堅固、維護簡便，適用各種化工、礦業及工業嚴苛環境。

品牌：	GRACO 固瑞克
泵浦類型：	氣動隔膜泵 (AODD)
型號 ➡ ➡	Husky 205 / 307 / 515 / 716	Husky 1050 / 15120 / 2200	Husky 1590 / 2150	Husky 3300
尺寸：	1/4" ~ 3/4"	1" ~ 2"	1.5" ~ 2"	3"
壓力：	7 bar	8.6 bar	8 bar	8.6 bar
最大流量：	18.9/24.6/57/61 LPM	189/435/757 LPM	378.5/568 LPM	908LPM

檔案下載

產品型錄技術規格資料

立即詢價

氣動隔膜泵

氣動隔膜泵（AODD）採用壓縮空氣作為動力源，通過雙隔膜交替擠壓輸送液體。結構簡單堅固，無複雜電氣系統且無電氣火花風險，具防爆特性，耐用性高，維護成本低。自吸性能優異，具乾運轉能力，適用於化工、礦工等嚴苛工況。

傳統氣動泵與 HUSKY氣動泵的差異

傳統氣動泵氣閥系統多為固定式，維護拆卸繁複且脈動大，影響流量穩定性。Husky 採模組化氣閥與耐用材質（聚丙烯、PVDF、不鏽鋼、鋁合金），降低脈動、提升穩定，維修快速省成本。堅固重型設計適應多種流體，自吸能力強，防堵塞設計有效防護泵浦，確保系統穩定。

本體結構採無密封設計

泵浦本體結構沒有使用傳統機械密封件，從根本降低因乾運轉（無液體潤滑）導致的密封損壞和液體洩漏問題。所有關鍵部件均可從泵浦外部方便拆卸與檢修，不需拆解整機，節省維修時間並縮短停機周期，確保產線持續穩定運作。

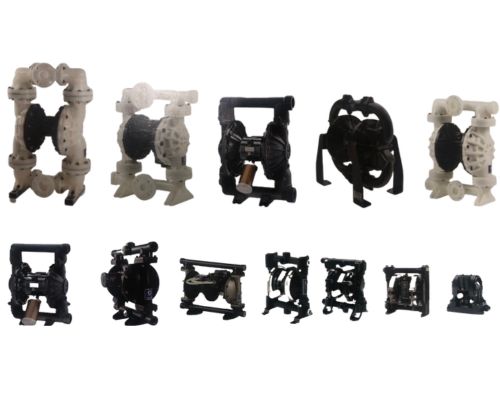

Husky 氣動隔膜泵系列總覽

Husky 系列氣動隔膜泵覆蓋多種尺寸與材質，依口徑與設計分為輕量型、中型至大型重工業型，滿足不同產業需求。

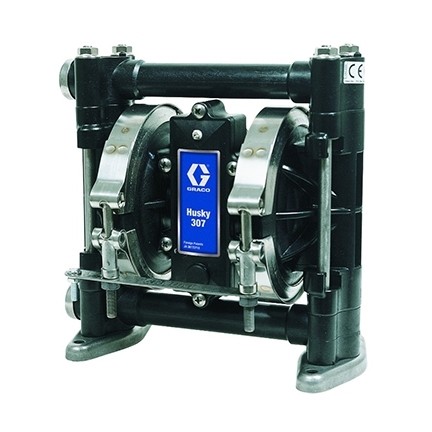

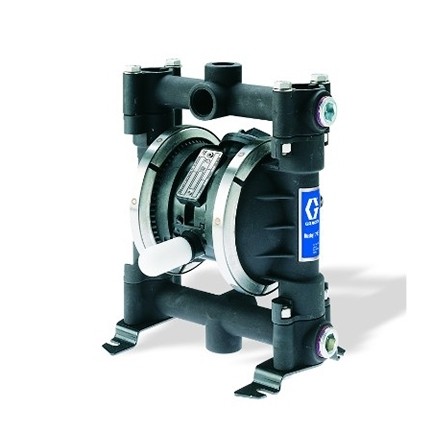

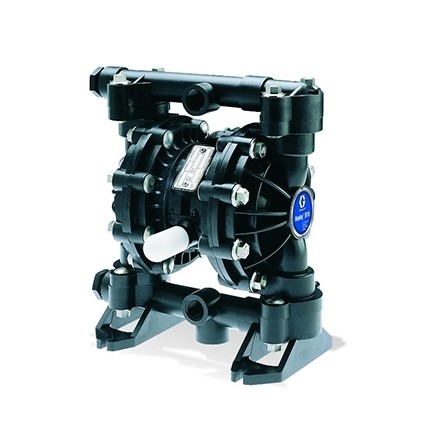

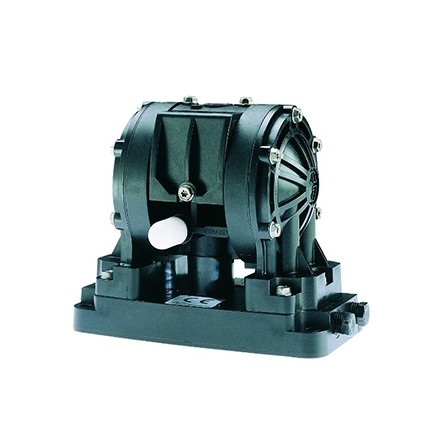

【Husky 205 / 307 / 515 / 716 輕量型系列】
小口徑，輕量且經濟，適合一般化學與輕工業場合。主要材質為聚丙烯與鋁合金。

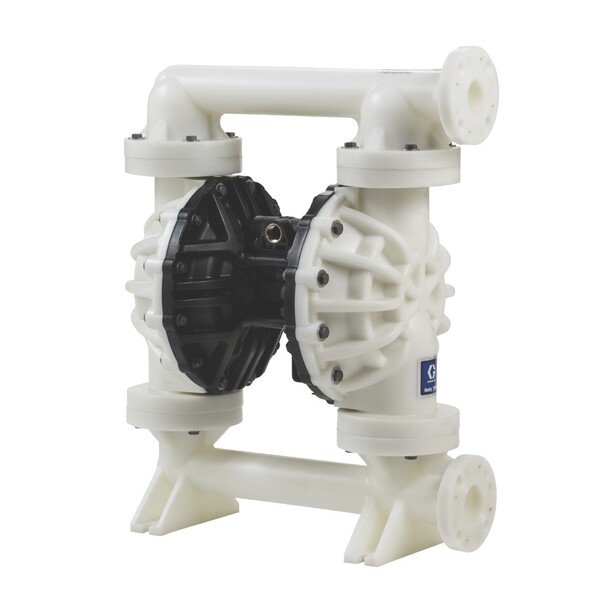

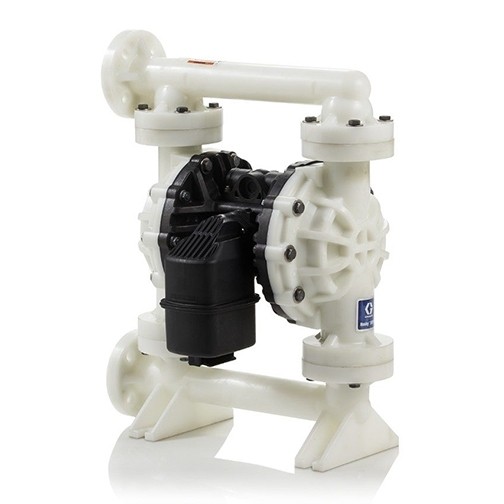

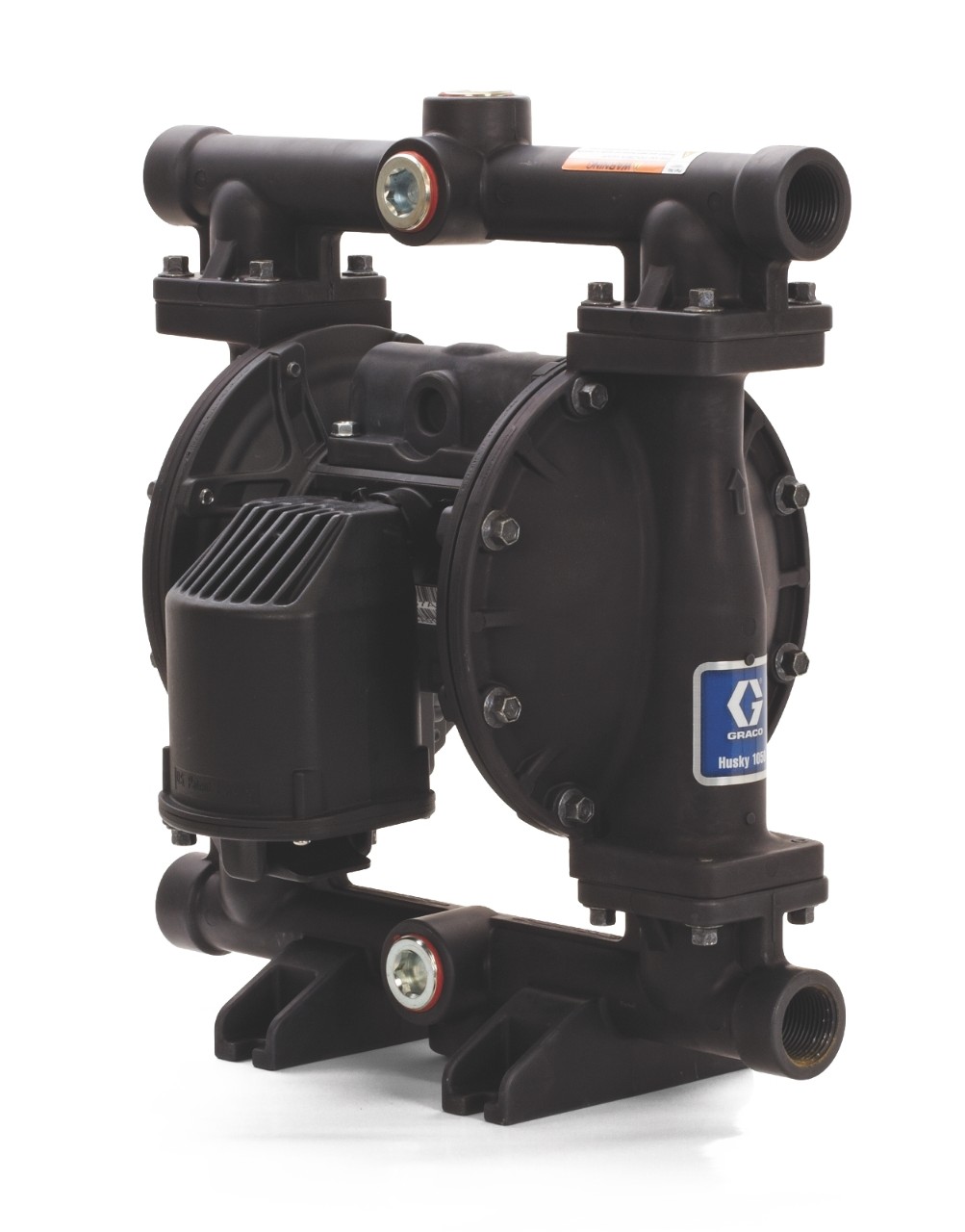

【Husky 1050 / 15120 / 2200 中大型系列】
中大型塑膠材質系列，耐腐蝕且具多樣材質選擇，適合較嚴苛工況與化學介質。

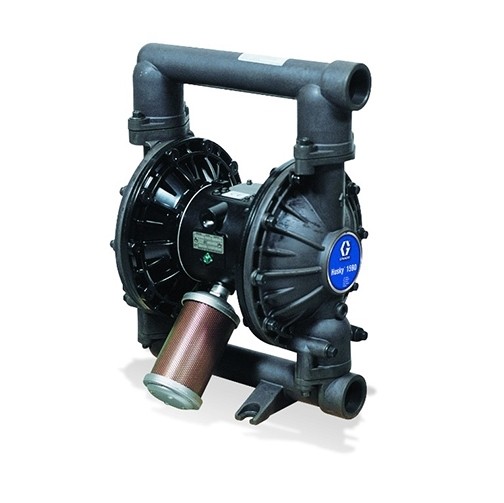

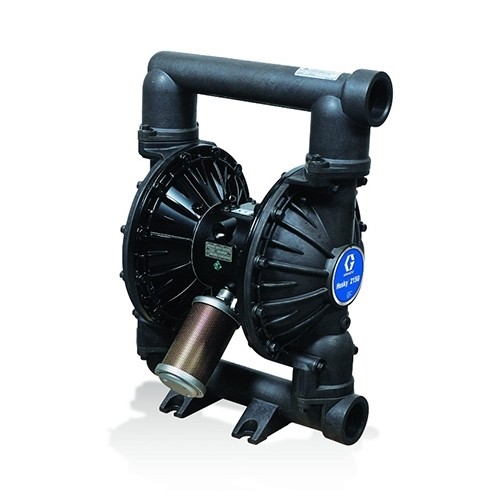

【Husky 1590 / 2150 金屬中大型系列】
金屬材質，結構堅固耐磨，適合礦業及重工業等苛刻環境。

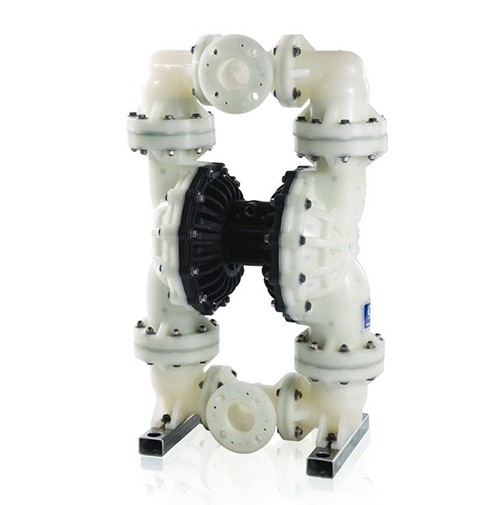

【Husky 3300 重工業型系列】
高階大型重工業泵浦，結合多種耐用材質與模組化設計，適用高流量與嚴苛工況。

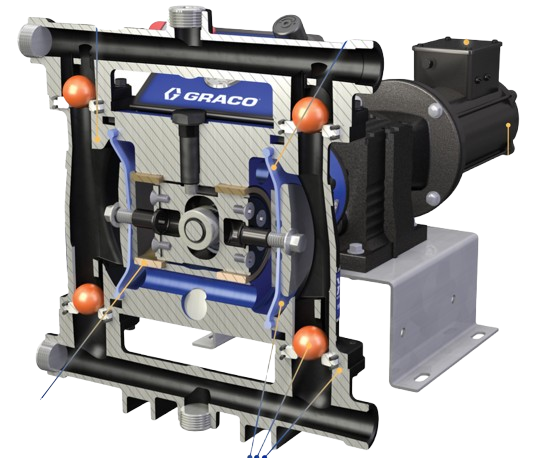

Husky 模組化氣閥與密封設計

Husky 中大型及重工業型系列，採用獨立模組化氣閥設計，方便快速拆卸與維修。該氣閥能有效控制壓縮空氣流向雙隔膜，減少脈動並提升流量穩定性，同時具備抗堵塞與高耐用性。此外，這些系列配備彈簧加載先導閥，加快氣閥切換速度，提高運轉效率；四螺栓接合設計則確保密封壓力均勻，實現無漏液運作，整體提升泵浦的可靠性與維護便利性。
*適用於【Husky 3300 重工業型系列】【Husky 1050、15120、2200 中大型系列】【Husky 1590、2150 中大型金屬系列】

即時洩漏防護機制

配備洩漏偵測器，安裝於泵浦的控制外殼內部，透過連接的管路與泵浦的隔膜腔相連。當隔膜破裂發生洩漏時，液體會進入洩漏偵測器的感測區域，隨即觸發泵浦上的 LED 指示燈閃爍黃色警示燈號，並自動停止泵浦運作，防止液體進一步洩漏或造成設備損壞。

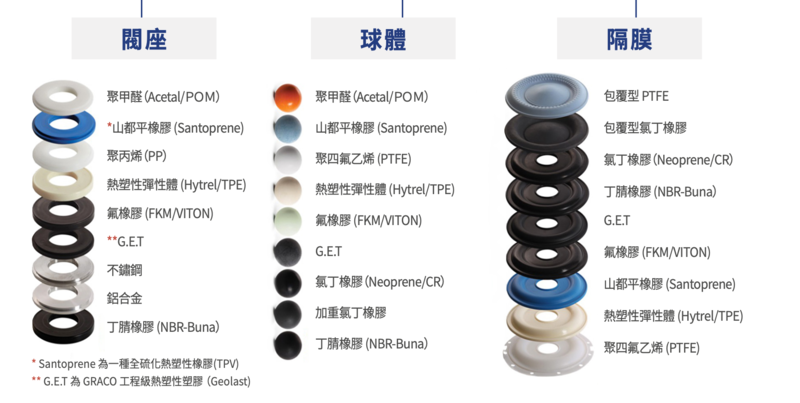

多種閥座、閥球、隔膜材質可選

Husky多種閥件材質可選，針對不同工況與液體特性做最佳搭配。 POM與PP適合一般化學品及非腐蝕性液體，價格經濟且耐用；PTFE與G.E.T則適合耐強酸強鹼及高溫環境，耐腐蝕性能優異。山都平橡膠具良好彈性及耐磨性，適合含顆粒或磨損性介質；氟橡膠和氯丁橡膠耐油耐化學，適用於油品及溶劑類介質；丁腈橡膠常用於一般液體及油脂類；TPE具高彈性和耐候性，適合動態密封需求。金屬材質如不鏽鋼與鋁合金則提供優異的機械強度與耐磨性，適合苛刻重工業及高壓環境。

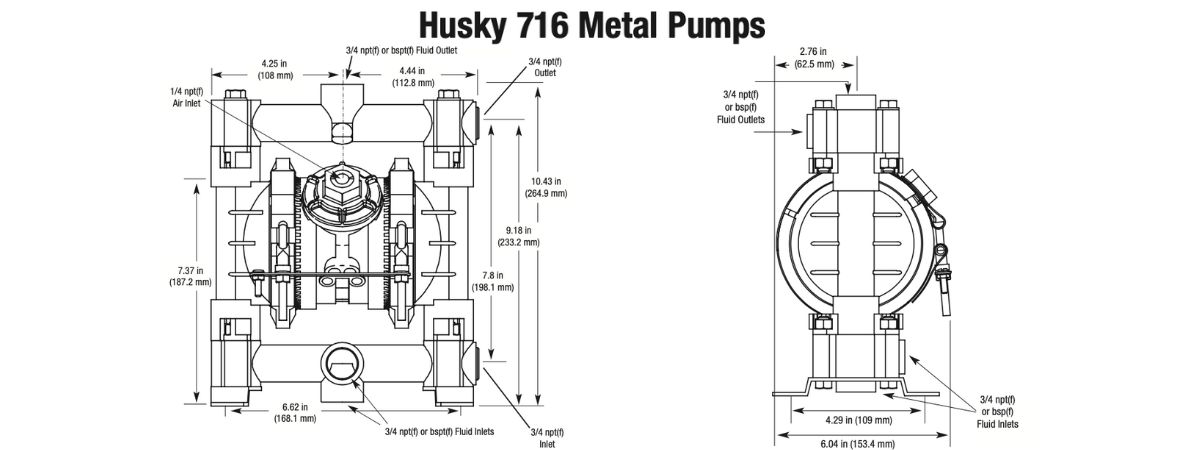

【Husky 輕量型系列】

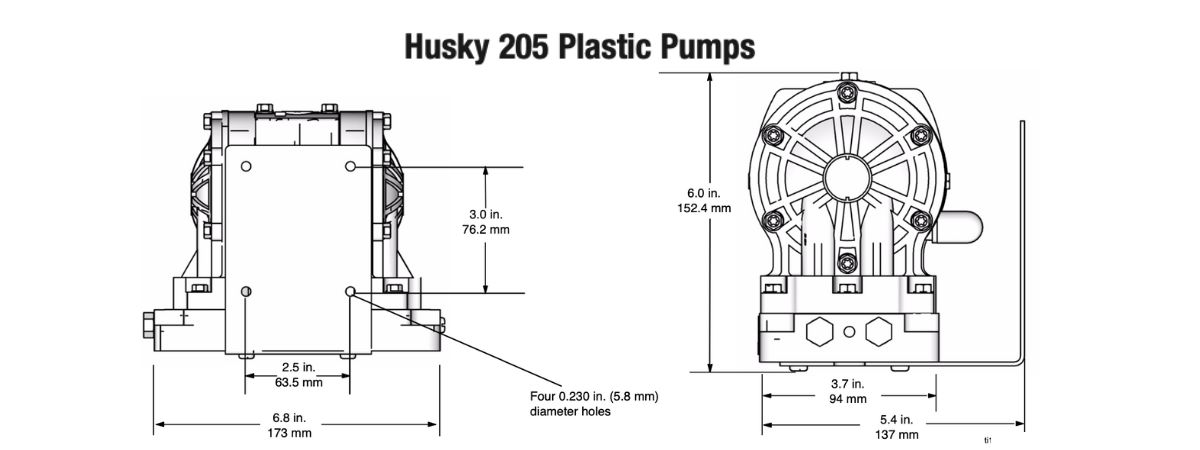

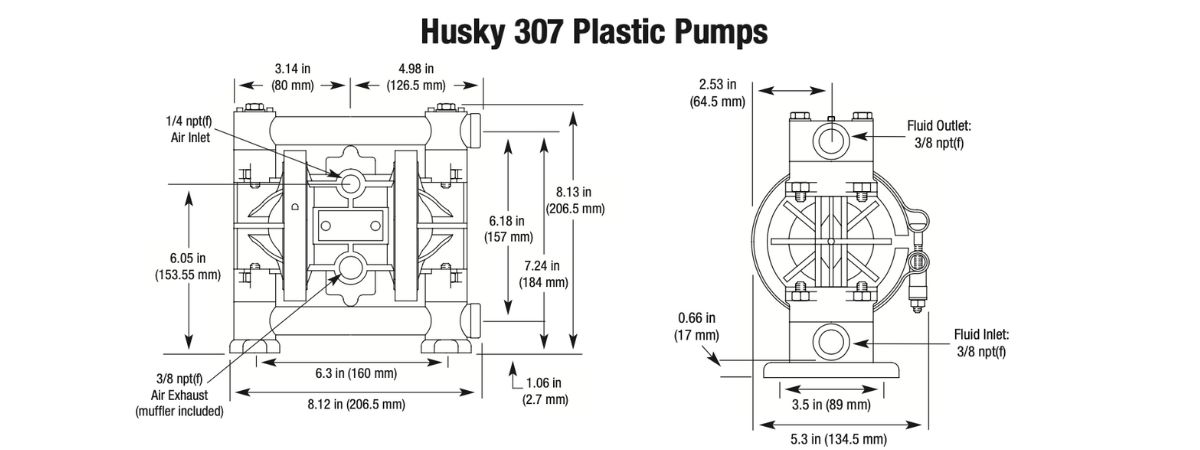

HUSKY型號	205	307	515	716
尺寸	1/4 in.	3/8 in.	1/2 in.	3/4 in.
最大耐壓	0.7 MPa	0.7 MPa	0.7 MPa	0.7 MPa
最大流量範圍	18.9 lpm	24.6 lpm	57 lpm	61 lpm
最大異物通過直徑	1.5 mm	1.6 mm	2.5 mm	2.5 mm

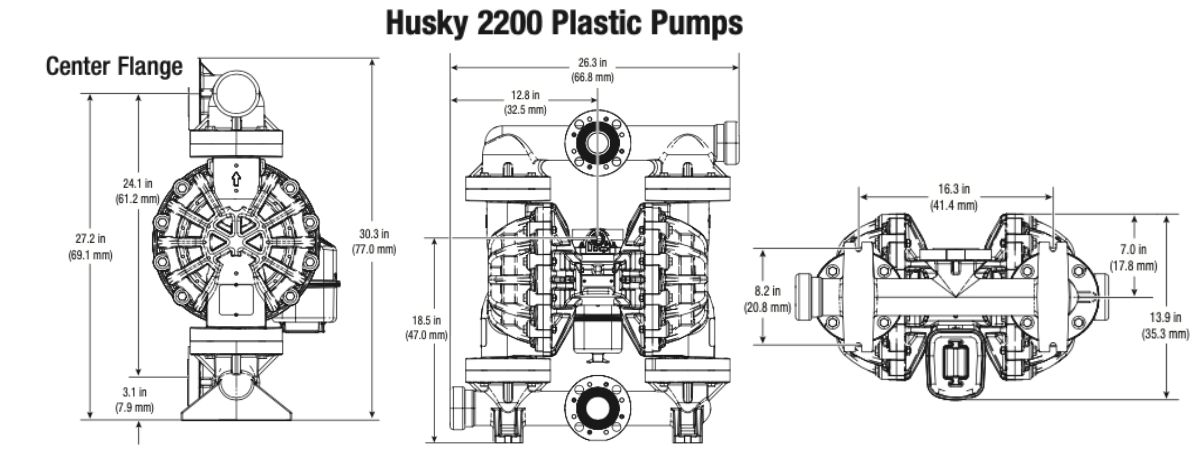

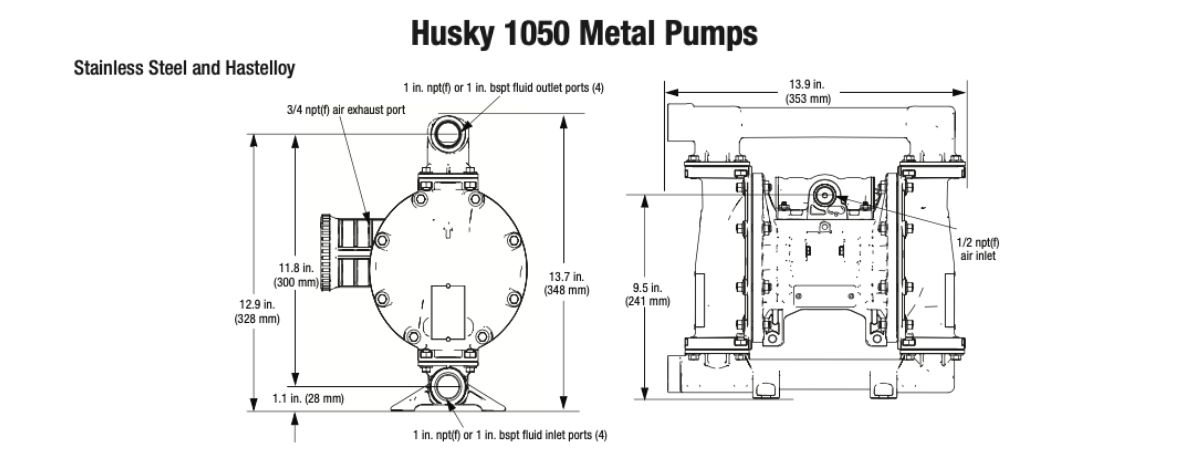

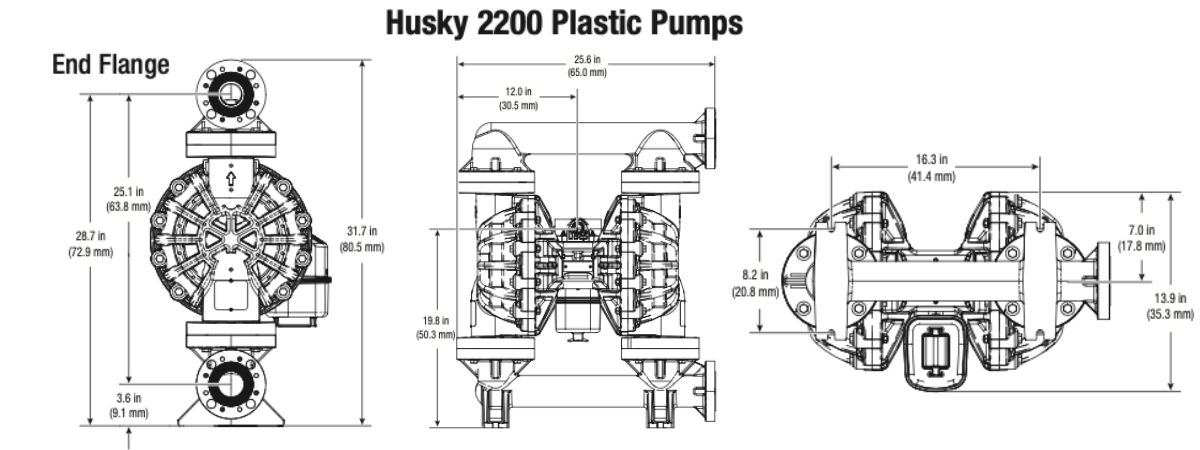

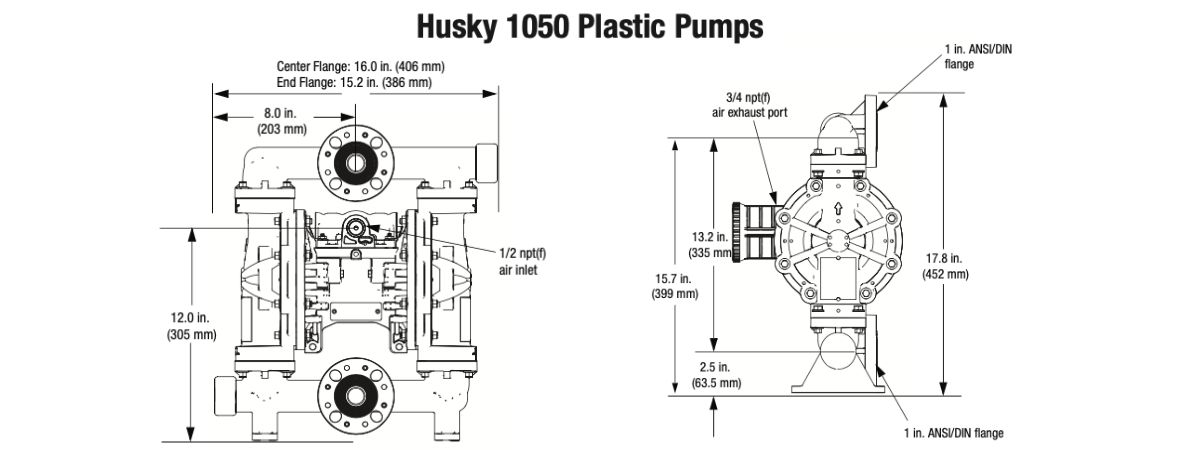

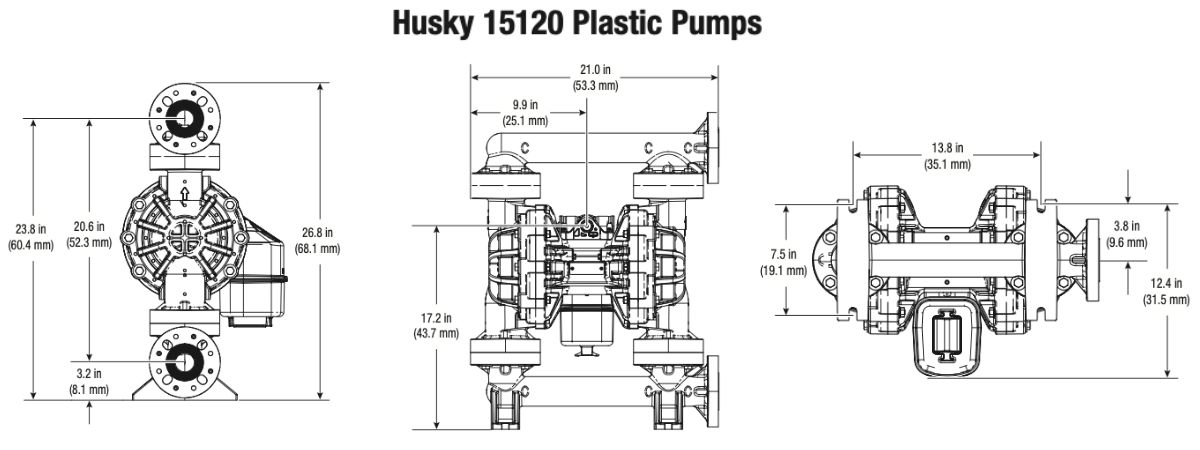

【Husky 中大型系列】

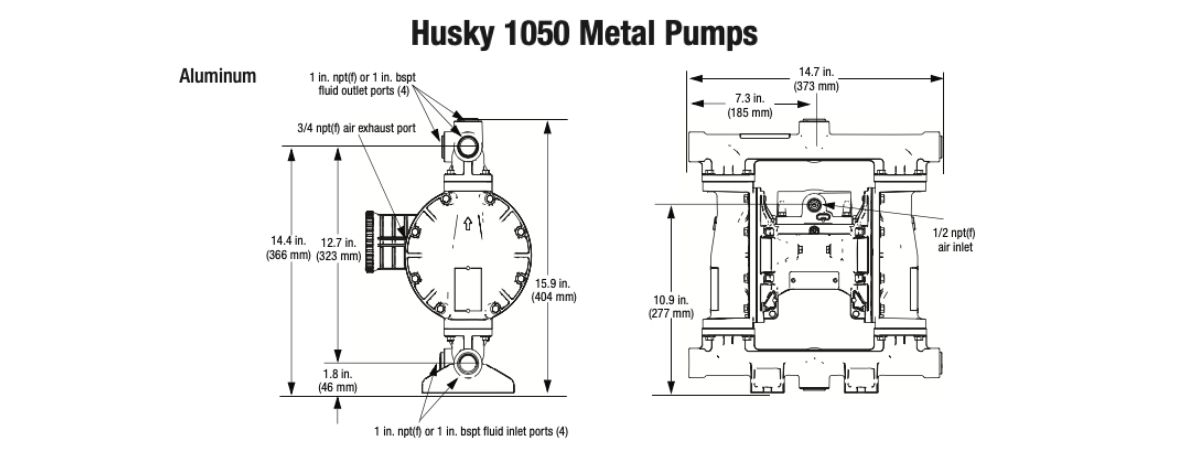

HUSKY型號	1050	15120	2200
尺寸	1 in.	1.5 in. (38 mm) ANSI/DIN flange	2 in. (50 mm) ANSI/DIN flange
最大耐壓	0.86 MPa	0.86 MPa	0.86 MPa
最大流量範圍	189 lpm	435 lpm	757 lpm
最大異物通過直徑	3.2 mm	6.3 mm	9.5 mm

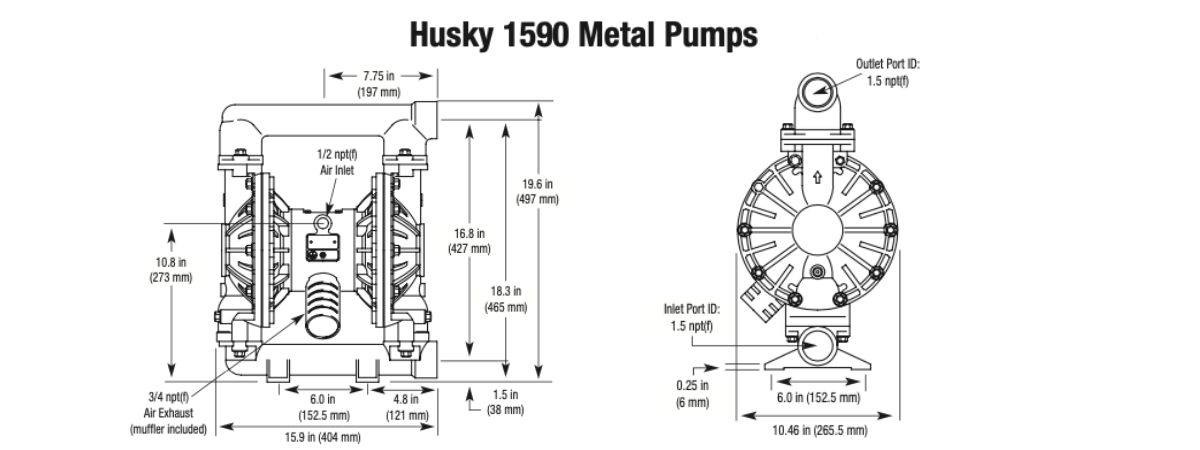

【Husky 中大型金屬系列】


HUSKY型號	1590	2150
尺寸	1.5 in.	2 in.
最大耐壓	0.84 MPa	0.8 MPa
最大流量範圍	378.5 lpm	568 lpm
最大異物通過直徑	4.8 mm	6.3 mm

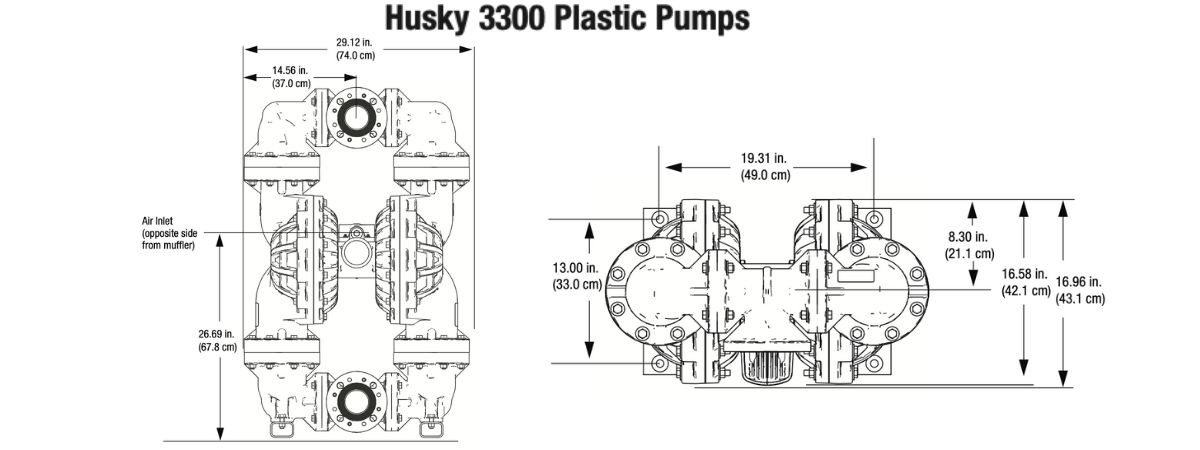

【Husky 重工業型系列】

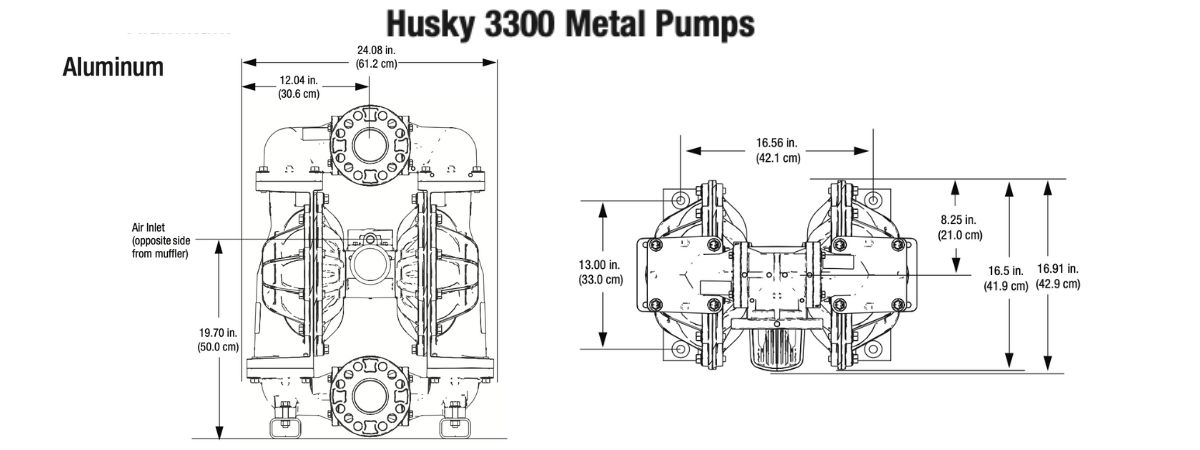

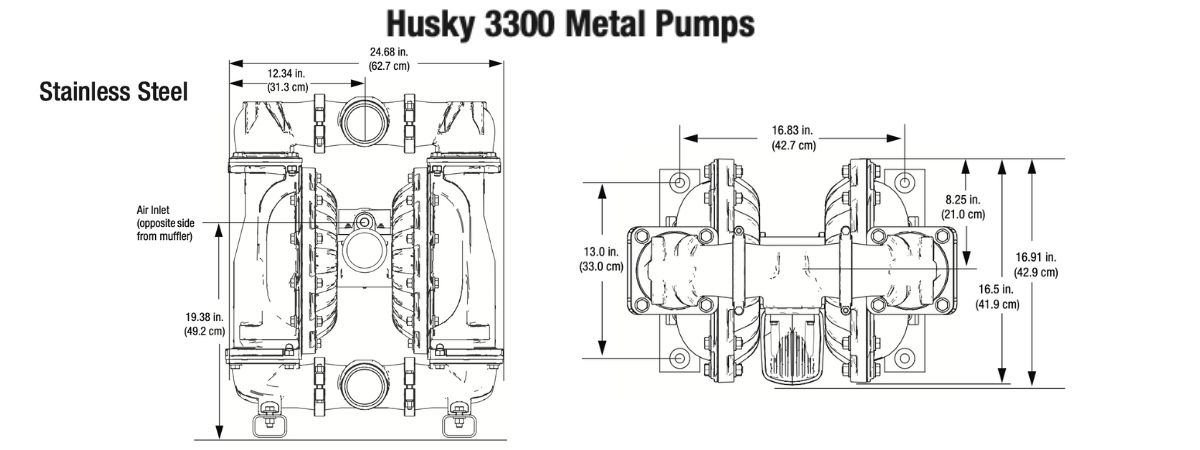

HUSKY型號	3300
尺寸	3 in.
最大耐壓	0.86 MPa
最大流量範圍	908 lpm
最大異物通過直徑	9.5 mm

歡迎留言或來電詢問型號，或點選以下連結選型：HUSKY 選型連結
