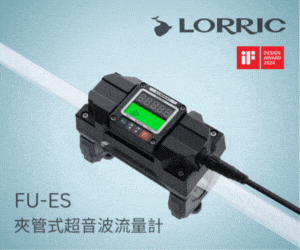

FU-ES 夾管式超音波流量計 EchoSense快易扣專利

台灣製造夾管式超音波流量計 (超聲波流量計), 專利技術隨裝即用一鍵完成基礎設定, 獨家管外安裝設計, 3分鐘3步驟, 挑戰市面上最快速簡單安裝, 免切管, 免停機, 零管損, 不阻塞, 無漏液與耐壓問題, 隨時維修裝卸

適用管徑：	1/2~3"
流體溫度：	0 ~ 85°C (配管表面無結冰)
測量流體：	水、油、化學品
量測精度：	±3 % OR (10%至100%F.S.時)
防水防塵：	IP66等級
供電電源：	DC 12V to 36V
輸入輸出：	類比輸出自帶電 16位元 4-20mA
	Modbus RTU RS485
	二線式光耦開關訊號(兼容NPN/PNP)

超音波夾管式流量計

超音波夾管式流量計透過夾在管路兩側的傳感器進行測量，安裝時無需切割管道或中斷流體流動，適用於不便停機的情境。非侵入式測量適合無污染測量的需求，如半導體製程中的超純水、PCB製程中的化學液體、水處理中的廢水等，具高線性度，能夠在低流量和高流量條件下提供一致的測量準確度。

ToF (Time of Flight) 超音波流量計測量原理

透過流量計算公式：流量 = 管截面積 × 流速，在已知管道截面積的情況下，關鍵在於精確測量流體的流速。FU-ES 超音波流量計內建的 EchoSense 技術，利用飛時測距（ToF，Time of Flight）原理，計算超音波在順流和逆流方向傳播的時間差，從而準確計算出流速。如圖所示，當超音波訊號沿著流體流動的方向傳遞（順流方向，A 到 B）時，傳播速度會較快；反之，逆著流體方向傳遞（逆流方向，B 到 A）時，速度會較慢。這是因為流體的流動會加速或減速超音波的傳播速度。透過測量這兩個方向的傳播時間差，我們可以計算出流體的流速。最終，結合已知的管道截面積，就能準確計算出流量。
了解更多：流量計算公式

適用多種流體、管材、管徑

EchoSense超音波流量計，適用各種流體，舉凡常見的水、油，甚至各種化學品都適用；配管材質適用範圍廣泛，不鏽鋼、PVC，其他甚至PP、PVDF等均適用；配管管規從1/2吋到3吋的配管，運用範圍極為廣泛。

省時省成本：再也不需塗抹超音波膏

EchoSense 超音波流量計本體底部「超音波耦合墊片」設計，取代傳統以超音波膏為耦合介質作法，使用者不再需要持續補充超音波膏。正常使用下，超音波耦合墊片長期免替換，此設計將可為使用者節約成本，並減少人力運用。

一鍵完成所有設定

無論管材質、管內外徑、管厚度、液體聲速、探頭距離、探頭安裝，FU-ES超音波流量計內建的EchoSense專利技術一鍵搞定，EchoSense環境探頭可以在安裝完成時，利用探頭協助判斷流量計使用環境，幫助使用者快速完成設定，免除複雜惱人的安裝與設定流程。

自動匹配各種管路資料庫

EchoSense 專利技術內建市面上常見管路的規格資料庫，包括 PVC、PP、PVDF、不鏽鋼等材質。安裝完成後，只需一鍵即可將所安裝的管路與系統資料庫匹配，並自動設定管路材質、外徑、管壁厚度等參數。這大大解決了傳統使用中因無法確定管路規格而帶來的困擾，避免了繁瑣的手動設定和可能的錯誤，讓安裝與設定變得更加簡便高效。

量測精度

LORRIC獨家開發演算法，將產品精度維持在高標準，獲得德國TrigasFI認證，參照檢測圖表，FU-ES超音波流量計量測精度在全量程(F.S.)的10%至100%時，量測精度介於±3.0% OR，；而全量程(F.S.）的0%至10%時，量測精度則介於±0.3% F.S.。以DN25管為例，FU-ES量程為3-300LPM，如果讀數為100LPM時（讀數在量程10%-100%間），則量測誤差則為103到97間（100±3.0%）。如果讀數為20Lpm時（讀數在量程0%-10%間），則量測誤差在20.09到19.91間（300*0.03%）。

內建RS485等三種多元通訊模式

支援三種通訊模式：16位元自帶電 4-20mA 類比輸出、Modbus RTU RS485、及兼容 NPN/PNP 的二線式光耦開關訊號。內建的通訊模式無需額外添購模組，為客戶提供產品便利性以及節省成本。
了解更多：
• 什麼是類比電流輸出
• 什麼是RS485
• 什麼是開關訊號

自動偵測零流量肇因，多種環境智能監測可提供反饋與警報

EchoSense的強大演算法賦予的智能環境監測功能，因為流量計安裝問題或管內未飽管或有氣泡及雜質過多等情形，均能即時回饋相關異常狀態，隨時掌握管線狀態，即時排除疑難。

流量計脫位

因安裝問題導致的流量計脫位

不滿管與氣泡過多

因不滿管與氣泡過多造成的訊號異常

雜質過多

雜質過多造成的訊號異常

LCD/LED雙螢幕輕鬆掌握流量與設備現況

高亮度LED大螢幕：遠距離輕鬆讀取遠流量數字。
LCD螢幕背光三色警示大燈號：可視化管理流量計正常操作與異常情況

可垂直安裝及水平安裝

EchoSense超音波流量計螢幕採正方形設計，配合不同使用場景可以垂直安裝與水平安裝，不同角度安裝時，僅需拆卸螢幕四邊螺絲將螢幕旋轉90度後重新故鎖，螢幕顯示即可輕鬆轉向。

工程塑料機殼讓流量計更具耐化學性

FU-ES超音波流量計的機身外部採用高強度工程塑料，如Nylon、PPS和PEEK等，內部結構則輔以304不鏽鋼提供強大的結構剛性，同時兼顧了產品耐化性能和產品耐用度。

2024 德國iF設計獎

LORRIC與CRE8設計團隊合作開發的EchoSense超音波流量計榮獲了德國的iF Design Award 2024年設計獎的殊榮，象徵LORRIC產品在創新性、功能性、美學、使用者經驗(UX)、使用者介面(UI)與永續價值上，獲得了全球設計領域的認可。
了解更多：
•CRE8再度贏得三項享譽國際的IF設計獎
•iF Design Award LORRIC EchoSense Ultrasonic Flowmeter

LORRIC 提供流量計校正服務

超音波流量計經長久使用，可能會因為氣泡、沈澱物、管壁結垢、流體溫度和黏度變化等問題而導致量測準確度降低。LORRIC 提供流量計校正服務，技術團隊使用自主研發的校正軟體，並且經過TAF認證培訓和考試，確保校正報告的可追溯性。定期流量計校正能減少測量誤差並延長產品壽命，也幫助企業更好地履行其ESG責任，提升企業形象。
了解更多： LORRIC 流量計校正服務

規格

	FU-ES015	FU-ES020	FU-ES025	FU-ES032	FU-ES040	FU-ES050	FU-ES065	FU-ES075
安裝方式	管外夾式 (夾鉗式)
適⽤管外徑	20-22 mm	25-27.2 mm	32-34 mm	38-42.16 mm	48-50 mm	60-63 mm	73-76.3 mm	88.9-90 mm
適⽤管外徑	0.79-0.87 inch	0.83-0.87 inch	1.26-1.34 inch	1.5-1.66 inch	1.89-1.97 inch	2.36-2.48 inch	2.87-3 inch	3.5-3.54 inch
適⽤配管材質	金屬管、塑料管 (UPVC、PPH、PVDF、PFA、PTFE)
適⽤流體	各種液體 (不可含⼤量雜質或氣泡)
適⽤流體溫度	0 ~ 85°C (配管表面無結冰)
流速範圍	推薦使⽤在 ±0.3 到 6.0 m/s，可量測 ±0.1 到 10m/s
流量範圍	1.5-120 LPM	2-200 LPM	3-300 LPM	5-470 LPM	8-770 LPM	13-1320 LPM	22-1670 LPM	30-1870 LPM
流量範圍	0.4-31.7 gpm	0.53-52.83 gpm	0.53-52.83 gpm	1.32-124.16 gpm	2.11-203.41 gpm	3.43-348.71 gpm	5.81-441.17 gpm	7.93-494 gpm
語⾔	英文、繁簡中 (其它可訂製)
單位	公制 - 米、立方米、公升 / 時間 - 秒、分鐘、小時、天 / 英制 - 呎、立方呎、UK gallon、US gallon
顯⽰方式	雙螢幕顯示：5位數 LED + 3色背光 3行16字元 LCD
顯⽰更新週期	0.5s、1s
測量精度	10% 至 100% of F.S. 時 ±3.0% OR ; 0% 至 10% of F.S. 時 ± 0.3% FS*
顯⽰解析度	最大解析度0.0001 (最精細)
供電需求	DC 12V to 36V
電源I/O連接器	M12 8 針連接器 (附2公尺長訊號線)
輸入/輸出	類比輸出自帶電 16位元 4-20mA / Modbus RTU RS485 / 二線式光耦開關訊號
消耗電流	200mA@12V 開機穩定工作時（不計入通訊電流）
保護電路	電源反接保護、電源突波保護
防水等級	IP66**
環境溫度	-10 ~ 60°C (不結冰)
相對濕度	35~ 85%RH (無凝結)
材質	PPS+GF、PEEK、NBR、Silicon、PA66+GF、PC+GF、SS304、PMMA
重量 (g)	770	770	785	800	1390	1540	1580	1650

＊測量精度在受控的實驗室環境中進行，在該環境中，管道和流體條件已設定，並在進行25°C環境溫度測試前，對儀器進行了零點校準。須留意統計結果是在這樣的條件下獲得，客戶在自身環境中使用時，精度可能會有些許差異。
＊＊在旋轉螢幕時，如果鬆開周圍的螺絲，可能會影響IP66防水保護。

尺寸

FU-ES015 / FU-ES020 / FU-ES025 / FU-ES032

單位：mm

型號	A	B	C	D	E	F
FU-ES015	169.85	64	79	115	120.53	54
FU-ES020	169.85	64	79	115	124.02	54
FU-ES025	169.85	64	79	115	133.52	54
FU-ES032	169.85	64	79	115	143.02	54

FU-ES040 / FU-ES050 / FU-ES065 / FU-ES075

單位：mm

型號	A	B	C	D	E	F
FU-ES040	184.90	64	125.22	164.12	53.50	69.50
FU-ES050	184.90	64	125.30	178.12	53.50	69.50
FU-ES065	184.90	64	126.87	193.12	53.50	69.50
FU-ES075	184.90	64	128.55	207.12	53.50	69.50
