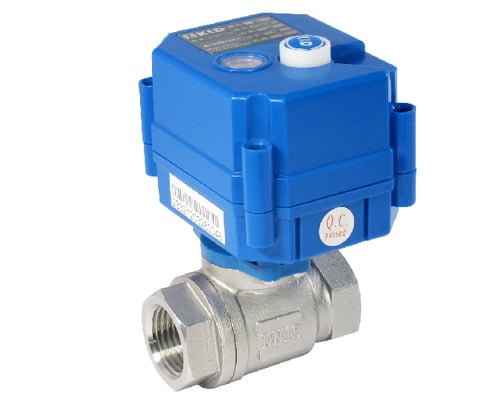

KLD20S 金屬電動球閥

KLD 20S 系列電動球閥，壽命高達7萬次，小口徑多尺寸、體積小巧，CE、ISO9001認證，可選手輪操作。

品牌：	KLD 開利達
閥門類型：	20S 系列電動球閥
尺寸：	1/4 ～ 1-1/4"
電壓：	DC 5V, DC 12V, AV/DC 5V, AC 220V, DC 24V可選
介質壓力：	最高 1.0 MPa（PN10）
介質溫度：	0°C 至 100°C
環境溫度：	-20°C 至 45°C
環境溼度：	IP67款-相對濕度≤85%(不凝露)
	防潮型-相對濕度＞85%

檔案下載

型錄操作手冊

立即詢價

球閥

球閥藉由球體通道開口大小控制流體進出，球閥的球體與閥座之間形成緊密接觸，能達到零洩漏或極低洩漏率，只需旋轉90°即可完成全開或全關，動作快速直觀，球體全通徑設計讓流體幾乎直通，不易產生壓損，球閥還有結構緊湊、安裝空間小的優點，綜合以上特性，球閥很適合需要嚴密關閉的工況，也能達到緊急關斷需求，並適用於空間受限場所或需要模組化設計的設備。

20S 系列執行器

本系列電動球閥執行器支援 DC 5V 至 AC 220V，適用多種電壓，體積小巧，壽命達 70,000 次，2 秒快速啟閉，反應迅速。具 CE 與 ISO 9001 認證，通過絕緣與耐壓測試，運行穩定安全。IP67 防水防塵，亦可選配防潮型，適用潮濕低溫環境。配線彈性高、安裝簡便，低噪音、免維護。

20S 系列金屬閥體

閥體材質：黃銅鍍鎳、304不鏽鋼、316L不鏽鋼
閥球材質：304、316L、PPO
密封材質：EPDM、NBR、FKM
適用介質：液體、氣體
口徑範圍：參閱閥體規格表，DN8～DN32 可選

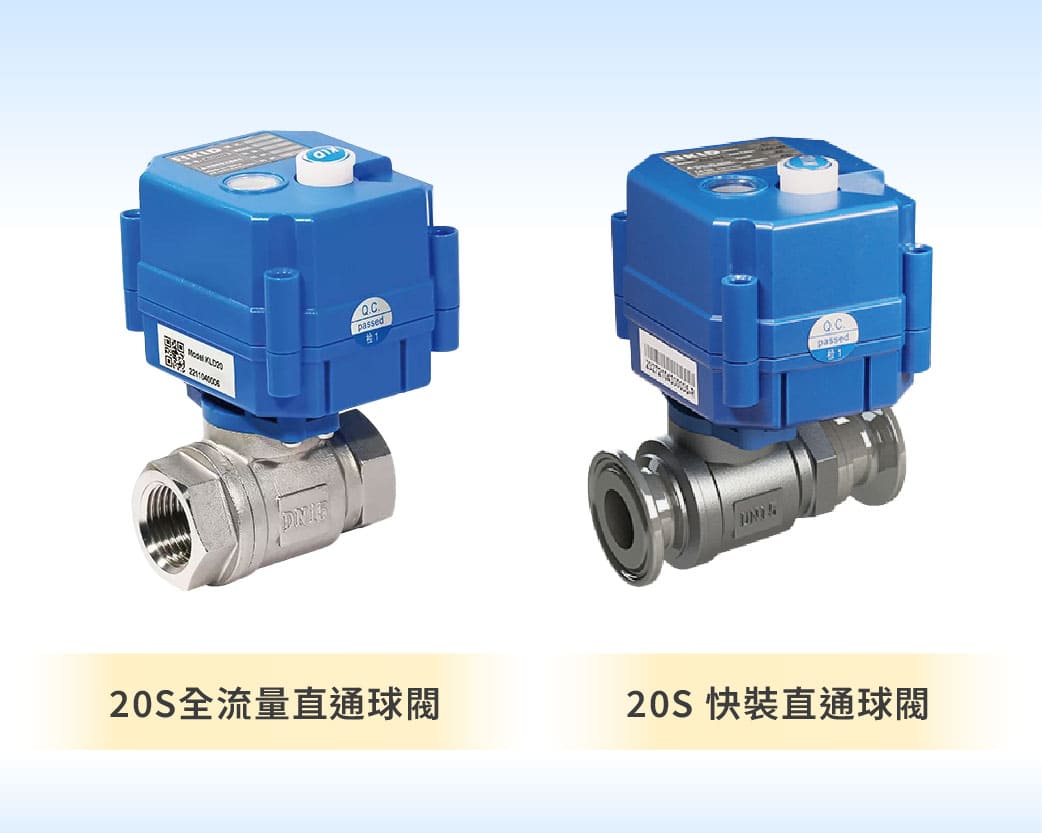

多種球閥本體結構和連接方式

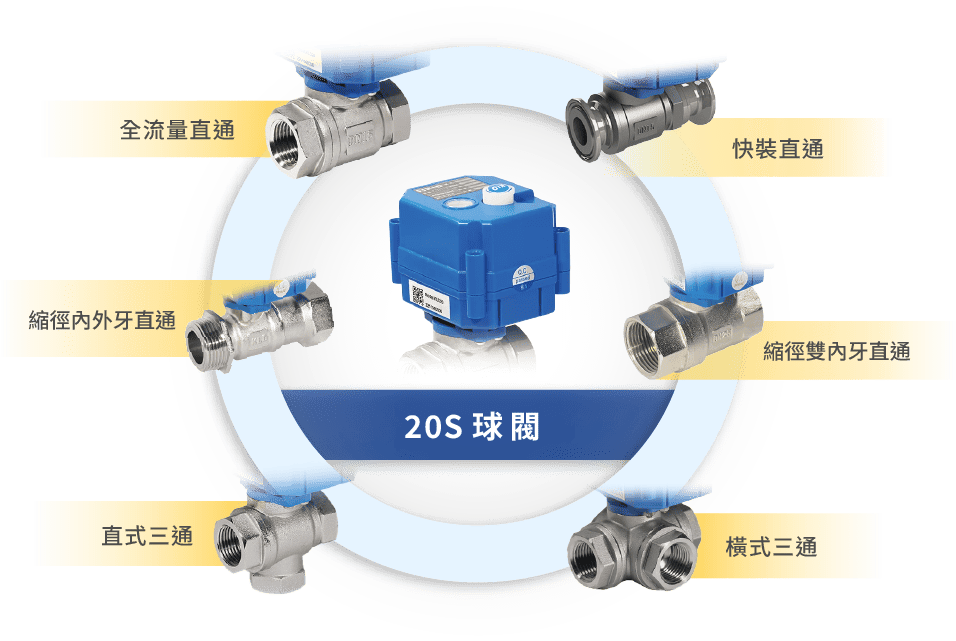

20S 系列提供多種球閥本體結構和連接方式：
流路結構：直通、三通
連接方式：內牙、外牙
通徑：全流量、縮徑型

手輪可選

執行器分為手輪款(S)以及無手輪款(SJ)，需手動備援可選「手輪款」，電動為主，具備手動備援功能；無手動需求則選「無手輪款」，純電動控制，全自動運作。
手輪操作說明
■ 手動功能須斷電使用，操作時，將手動按鈕提起，再緩慢旋轉手輪至所需閥位
■ 示窗中指針上的紅線與管道平行為開，與管道垂直為關

使用場合

■ 工業自控設備、儀表產品
■ 智能化節水控制器具、節水系統執行終端
■ 環保、小排量、給排水、水處理工程
■ 認證：CE、ISO9001

標號	零件名稱	可選材質
1	閥體	黃銅鍍鎳/304/316L
2	閥球	304/316L/PPO/特殊耐磨球
3	閥蓋	黃銅鍍鎳/304/316L
4	閥桿	黃銅/304/316L
5	球墊 ※1	PTFE
6	閥蓋密封圈	三元乙丙/丁腈/氟橡膠
7	閥桿密封圈	三元乙丙/丁腈/氟橡膠
8	連接架	PA66
9	聯軸節	304
10	視窗	透明PC
11	手輪 ※2	POM
12	標籤	PC
13	上蓋	PC合金 ※3
14	緊線鎖母	PA66
15	下蓋	PC合金 ※3

※1 介質為氣體，選用耐磨PTFE。
※2 20SJ系列無手輪。
※3 在使用過程中注意PC材料的耐腐特性，對含有甲苯、二甲苯、酮類、二氯甲烷、三氯甲烷、氯仿等有機溶劑場合，要注意避免與其直接或間接接觸。

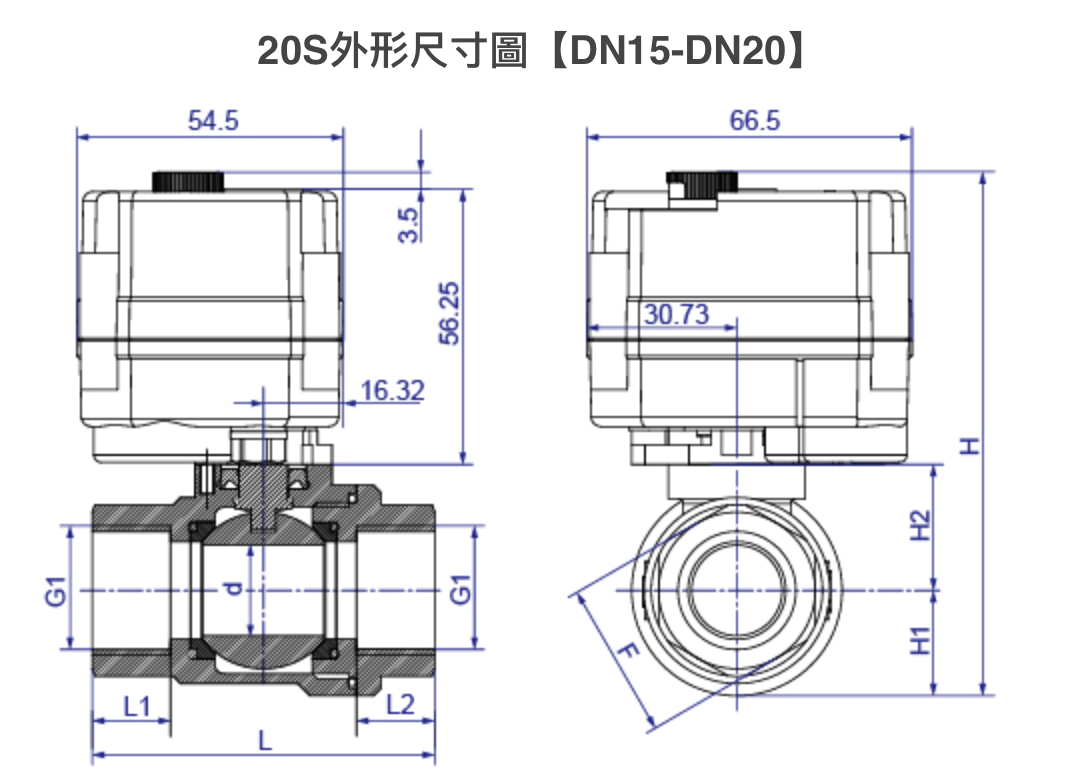

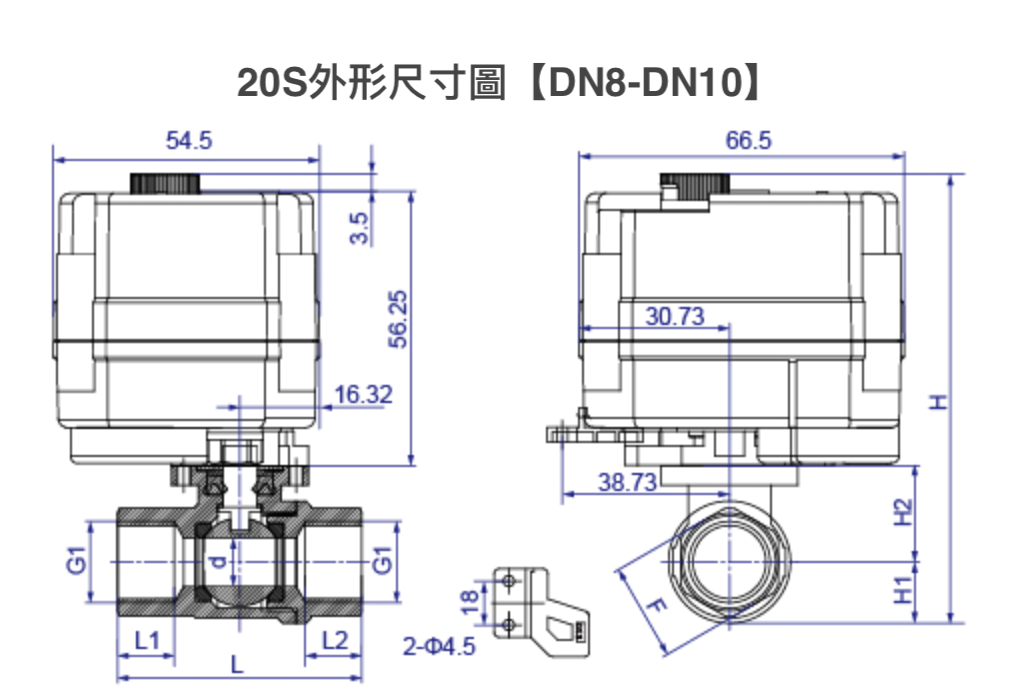

全流量直通型

閥體類型	接口形式	口徑	d	L1=L2	L	H	H1	H2	F	G1	材質	W (Kg)
全流量	雙內牙	DN8	8.00	11.00	43.00	89.00	11.00	18.25	17.00	G1/4"	Cu/304/316L	0.25
		DN10	10.00	11.50	50.00	92.00	12.50	19.75	20.00	G3/8"	304/316L	0.28
		DN15	15.00	13.00	57.00	97.50	16.50	21.25	27.00	G1/2"	Cu/304/316L	0.38
		DN20	20.00	16.00	70.00	107.00	21.50	25.75	32.00	G3/4"	Cu/304/316L	0.54

注：表格若無顯示完全，可左右滑動
1.接口螺紋可選NPT、G等，訂貨時需注明。
2.介質溫度為100℃-120℃時，需加高溫支架，產品總高度=H+57mm。
3.介質溫度為120℃—150℃時，需加高溫支架，產品總高度=H+107mm。

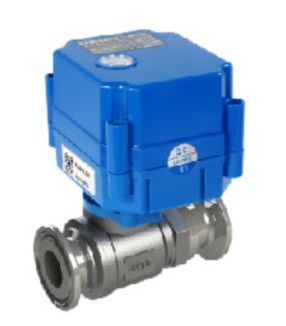

快裝型

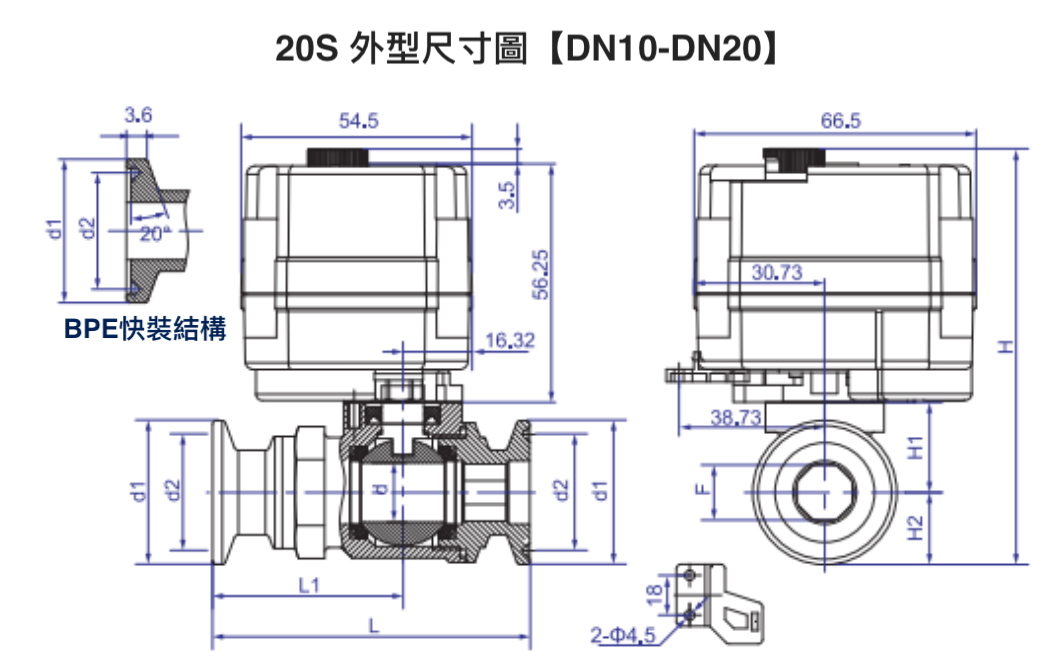

閥體類型	接口形式	口徑	d	d1	d2	L	L1	H1	H2	F	H	W(Kg)
全通徑	快裝	DN10	10.00	34.00	25.00	75.00	45.00	19.75	17.00	8.50	96.50	-
		DN15	14.00	34.00	27.50	75.00	45.00	21.75	17.00	13.00	98.00	-
		DN20	18.50	34.00	50.50	90.00	50.00	25.75	25.25	17.50	110.75	-

注：表格若無顯示完全，可左右滑動
1.接口螺紋可選NPT、BSPT、RC等，訂貨時需注明。
2.介質溫度為100℃-120℃時，需加高溫支架，產品總高度=H+57mm。
3.介質溫度為120℃—150℃時，需加高溫支架，產品總高度=H+107mm。

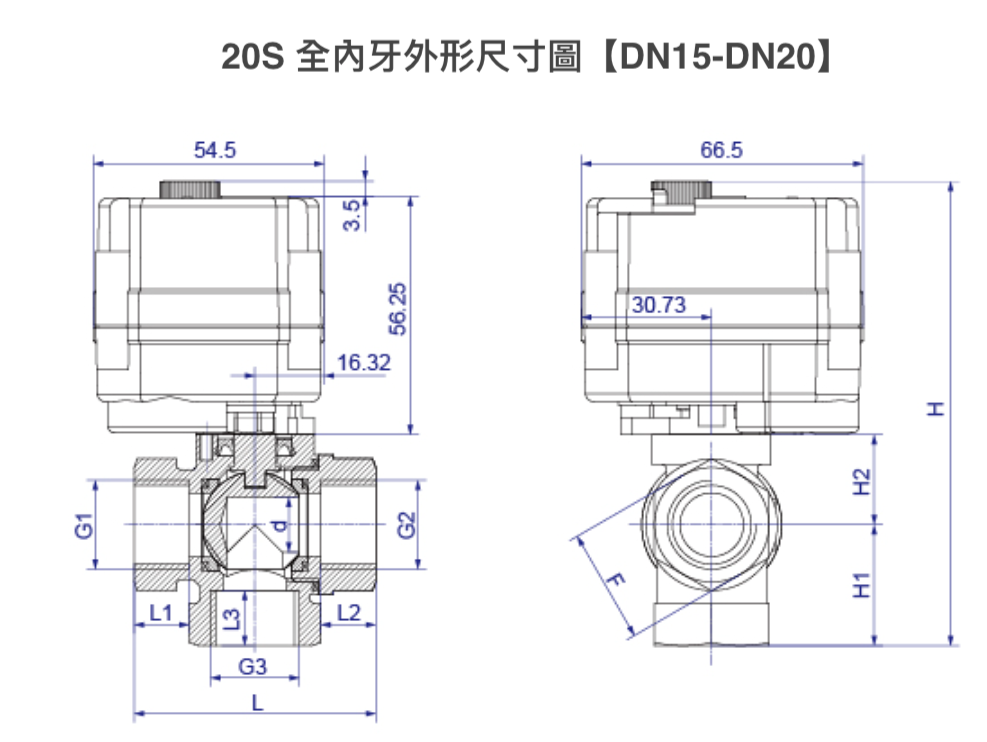

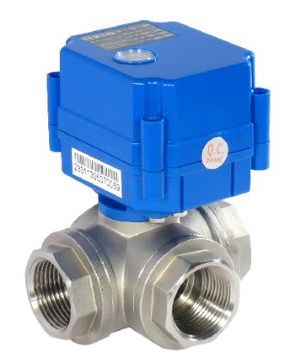

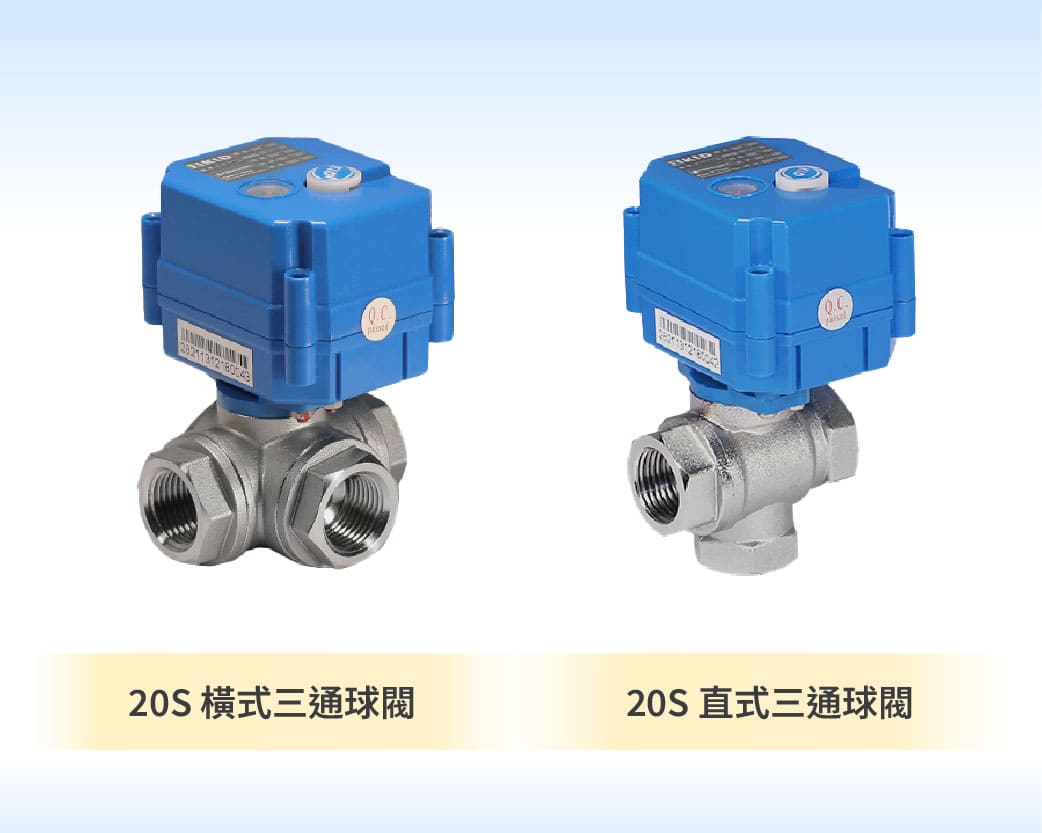

橫式三通型

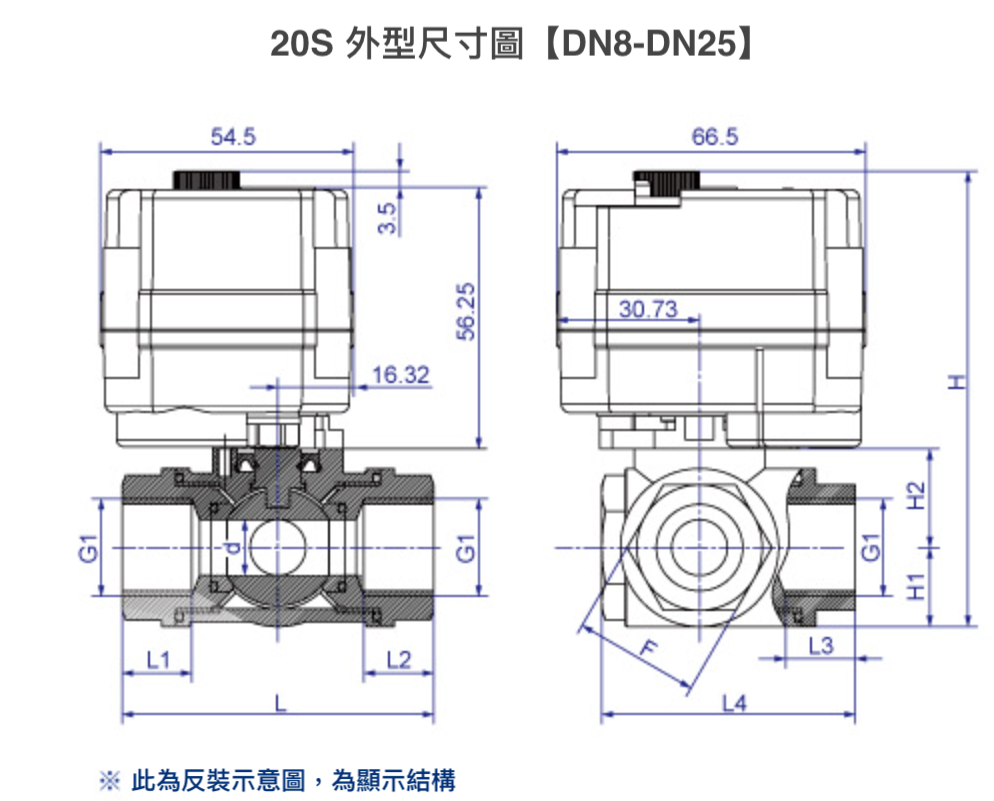

閥體類型	接口形式	口徑	d	L1=L2=L3	L	L4	H	H1	H2	F	G1	材質	W(Kg)
橫式三通	全內牙	DN8	6.00	11.70	50.00	38.50	89.00	11.00	18.25	17.00	G1/4"	Cu/304/316L	0.31
		DN10	8.00	13.00	55.00	44.00	92.00	13.00	19.25	20.00	G3/8"	304/316L	0.35
		DN15	12.00	15.00	67.00	54.50	98.00	17.00	21.25	27.00	G1/2"	Cu/304/316L	0.54
		DN20	15.00	15.00	77.00	64.00	103.25	20.25	23.25	31.00	G3/4"	Cu/304/316L	0.71
		DN25	15.00	18.00	94.00	72.50	103.25	20.25	23.25	38.00	G1"	Cu/304/316L	0.98

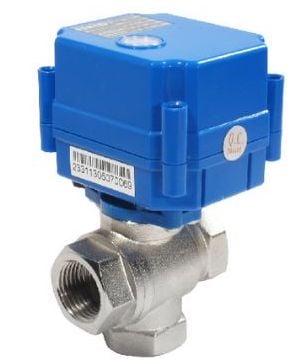

直式三通型

閥體類型	接口形式	口徑	d	L1=L2=L3	L	H (S)	H (J)	H1	H2	F	G1=G2=G3	材質	W(Kg)
直式三通	全內牙	DN15	13	13	57	109.5	106	28.5	21.25	27	G1/2"	Cu/304	0.42
		DN20	18	16	70	122.5	119	37	25.75	32	G3/4"	Cu	0.46
		DN25	18	18	76	129.5	126	44	25.75	38	G1"	Cu	0.66

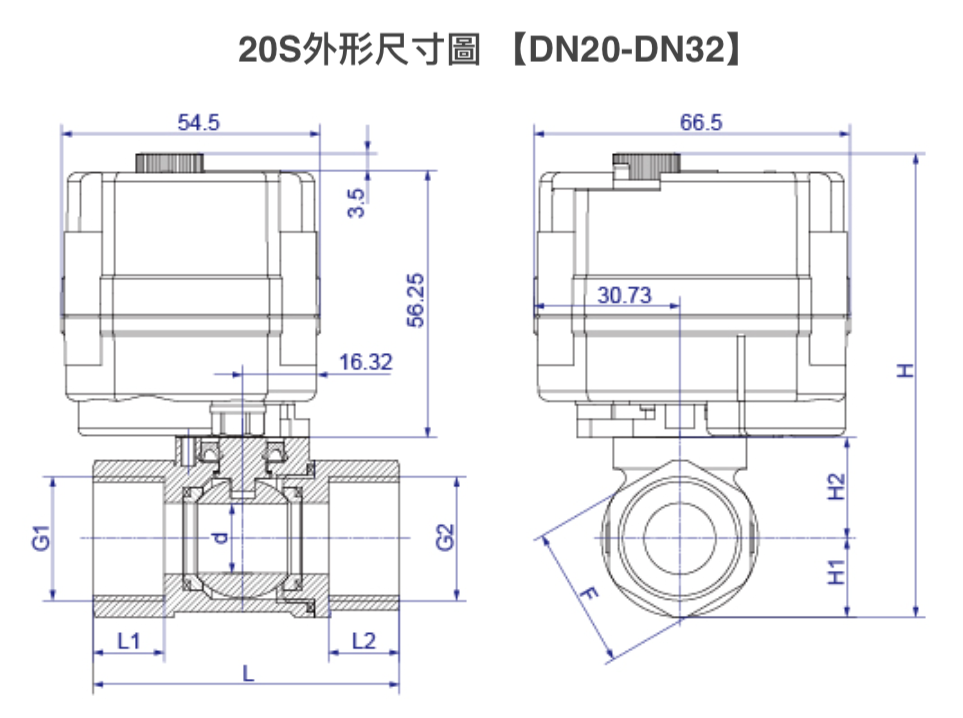

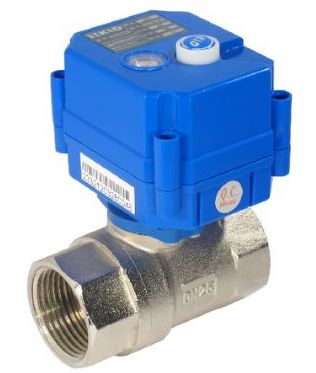

縮口雙內牙型

閥體類型	接口形式	口徑	d	L1=L2	L	H (S)	H1	H2	F	G1=G2	材質	W(Kg)
縮徑兩通	雙內牙	DN20	15	15	64.5	97.5	16.5	21.25	30	G3/4"	Cu/304/316	0.41
		DN25	20	18	76.0	106.0	21.5	24.75	38	G1"	Cu/304/316	0.60
		DN32	20	20	80.0	108.5	24.0	24.75	48	G1-1/4"	Cu	0.70

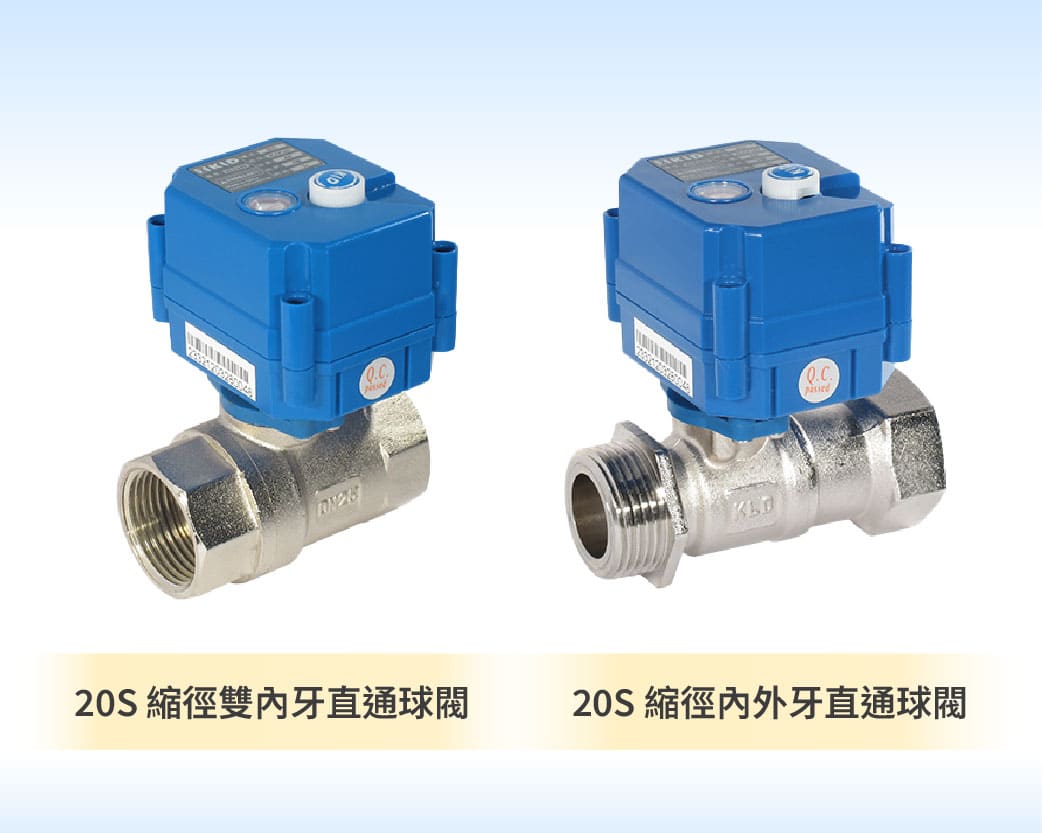

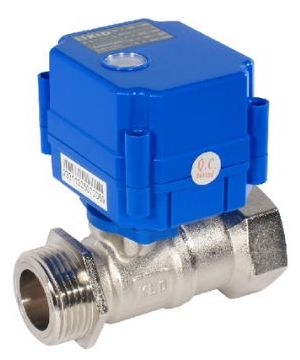

縮口內牙＋外牙型

閥體類型	接口形式	口徑	d	L1	L2	L	H (S)	H1	H2	F	G1=G2	材質	W(Kg)
縮徑兩通	內外牙	DN20	14.0	10.0	15.0	67.5	97.5	16.5	21.25	30	G3/4"	Cu	0.43
	內外牙	DN25	14.0	12.0	15.0	80.0	99.5	18.5	21.25	37.00	G1"	Cu	0.49
	內外牙加長	DN25	14.0	12.0	15.0	90.0	99.5	18.5	21.25	37.00	G1"	Cu	0.53
	內外牙	DN32	18.5	20.0	13.0	85.0	108.5	24.0	24.75	48.00	G1-1/4"	Cu	0.73

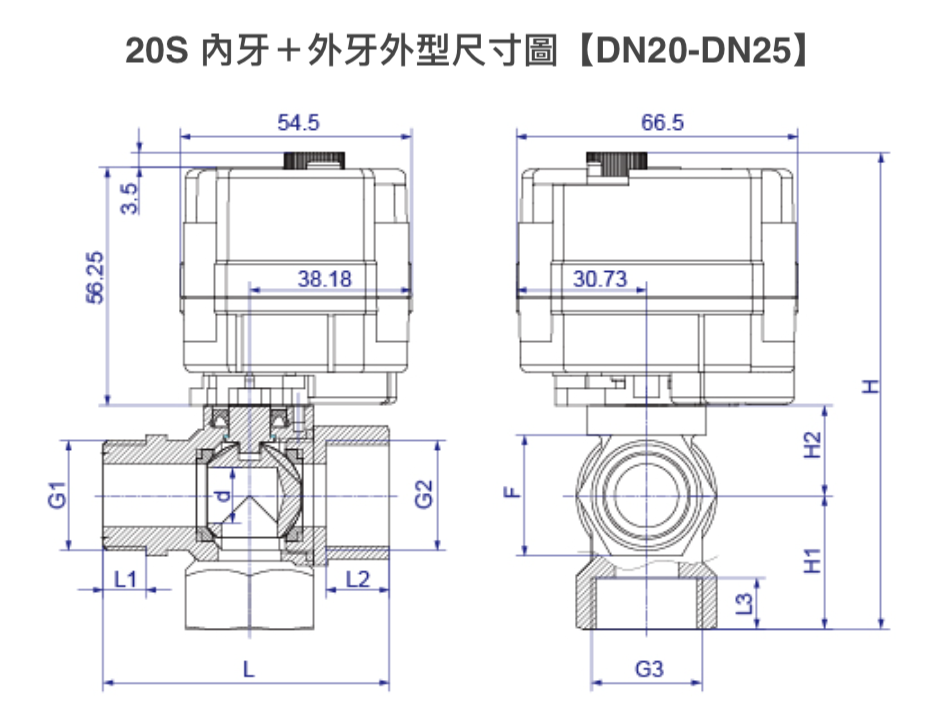

閥體規格

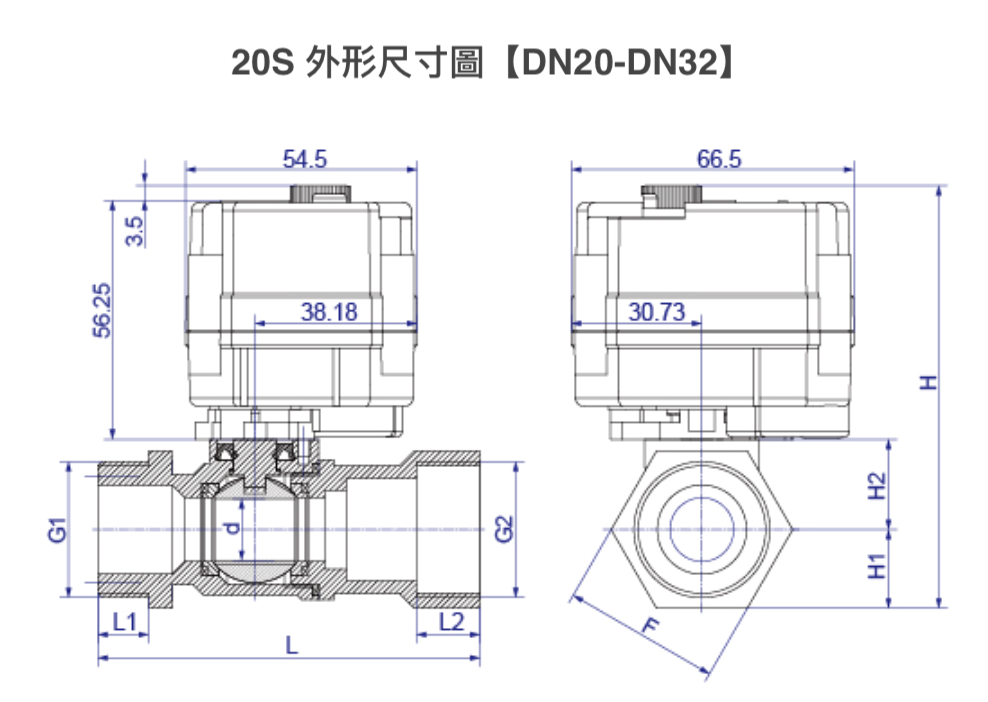

20S電動球閥	全流量直通	快裝式	橫式三通	直式三通	縮徑雙內牙直通	縮徑內外牙直通
參照圖
尺寸(DN)	8/10/15/20	10/15/20	8/10/15/20/25	15/20/25	20/25/32	20/25/32
回轉角度	90°±2°		90°/180°/270°
適用介質	液體、氣體
介質溫度	0-100℃
介質壓力	≤1.0MPa
閥體材質	不鏽鋼304、316L
密封材質	EPDM、NBR、FKM
螺紋類型	NPT

執行器規格

執行器參數	DC5V	DC12V	AC/DC24V	AC220V	DC24V(工規)
電壓範圍	DC4.5~5.5V	DC10~15V	AC9~26V	AC95~265V	DC22~30V DC9~30V DC100~300V
最大功耗	3W	3W	4W@NO KT / 5W@KT / 10W@KT2H	5W@NO KT / 8W@KT	10W
工作電流	≦130mA	≦100mA	≦50mA@NO KT / ≦250mA@KT ≦400mA@KT2H	≦10mA@NO KT / ≦40mA@KT※1	≦250mA
靜態電流	15±5mA	15±5mA	<5mA	<5mA	10±5mA
保險絲規格	2A	2A	2A	A	A

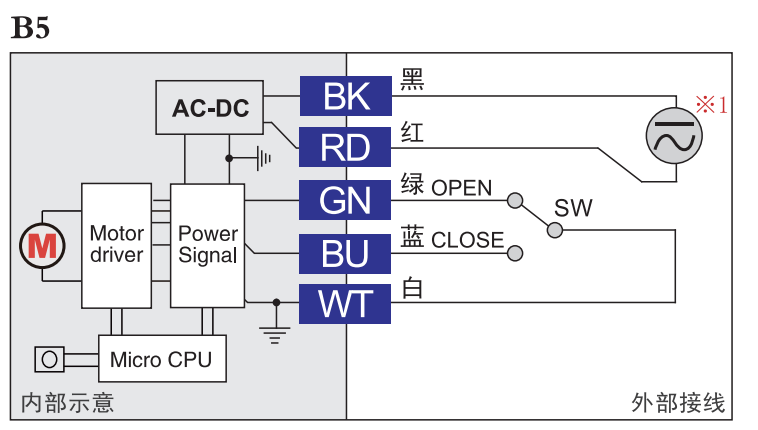

控制方式	B2(J), B3(J), BD3(J), B33(J), B44		B3(J), BD3(J), KT2H, KT2H(J), KT32(J), KT2J, B5, B33(J), B44	B3(J), BD3(J), KT32(J), KT2J, B5, B33(J), B44	B3(J),BD3(J)
	(控制模式及接線方式請參考-執行器控制模式分頁)
運轉時間	5~7秒				2秒
電氣等級	Ⅲ類（安全低壓）			Ⅱ類（無地線 PE）	Ⅲ類（安全低壓）
絕緣電阻	100MΩ / 500VDC			100MΩ / 500VDC	100MΩ / 500VDC
電氣等級	500V @ 1min			1500V @ 1min	500V @ 1min
電氣接口	2x 0.3mm² 電纜耐壓 AC300V（標配線長800mm）B2, KT2 3x 0.3mm² 電纜耐壓 AC300V（標配線長800mm）B3, BD3, B33, KT32 5x 0.1mm² 電纜耐壓 AC300V（標配線長800mm）B5, B44, B2J, KT2J 6x 0.1mm² 電纜耐壓 AC300V（標配線長800mm）B3J, BD3J, B33J, KT32J
額定扭矩	2N·m
環境溫度	-20°C < t < 45°C（其它環境溫度可定制） ※2
阻燃等級	非阻燃材料
防護等級	IP67 適用相對濕度 ≤85%(不凝露) 防潮型適用相對濕度＞85% ※4
噪聲水平	最大 75dB(A)
振動衝擊	≤ 2g
振動頻率	10~50Hz ≤ 1.0mm 雙振幅（特殊振動場合可定制）
安裝方式	不作垂直朝下安裝
維護	免維護
證書類型	CE

※1 NO KT 表示不帶斷電復位功能;KT表示帶斷電復位功能。
※2 環境溫度>45°C 或<-20°C 可定制。
(1)在-40°C環境溫度下，使用前需要通電15分鐘以上(建議30分鐘)，環境溫度越高，通電時間可以適當減小。
(2)長期在-40°C環境溫度下使用，需要對執行器進行保溫處理:比如在執行器四周增加伴熱帶，如果環境溫度在-20°C以上，可以取消。

型號	手動功能	額定扭矩	開關時間	壽命
20S	有	2N·m	5~7秒	標稱7萬次
20SJ	無	2N·m	5~7秒	標稱7萬次

執行器參數	DC5V	DC12V	AC/DC24V	AC220V	DC24V(工規)
電壓範圍	DC4.5~5.5V	DC10~15V	AC9~26V	AC95~265V	DC22~30V DC9~30V DC100~300V
最大功耗	3W	3W	4W@NO KT / 5W@KT / 10W@KT2H	5W@NO KT / 8W@KT	10W
工作電流	≦130mA	≦100mA	≦50mA@NO KT ≦250mA@KT ≦400mA@KT2H	≦10mA@NO KT / ≦40mA@KT	≦250mA
控制方式	B2(J), B3(J), BD3(J), B33(J), B44		B3(J), BD3(J), KT2H, KT2H(J), KT32(J), KT2J, B5, B33(J), B44	B3(J), BD3(J), KT32(J), KT2J, B5, B33(J), B44	B3(J), BD3(J)

在 -40℃ 下短時間啟用產品，建議啟動前通電加熱至少 15 分鐘（建議 30 分鐘），環境溫度越高，通電時間可適當減小。
長期在 -40℃ 下運行需搭配下電加熱，導入外部加熱（執行器 + 閥體）進行保溫處理，例如在電動閥周圍加裝伴熱帶。
如無預熱，電動閥將無法正常使用。
@NO KT 表示不帶斷電復位功能; @KT表示帶斷電復位功能。

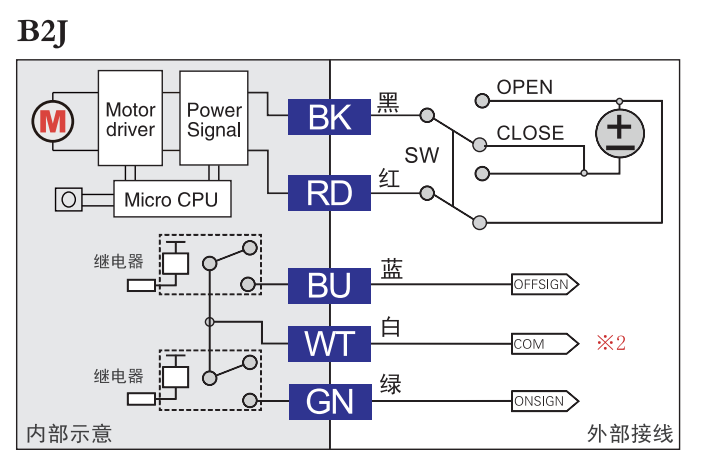

B2 (J)

電壓	範圍	功率
DC5V	4.5–5.5V	3W
DC12V	10–15V	3W
DC24V	9–30V	4W

1. SW與 [OPEN] 接通，即黑接正，紅接負，電動閥開啟，開到位後保持。
2. SW與 [CLOSE] 接通，即紅接正，黑接負，電動閥關閉，關到位後保持。
3. 僅適用於直流供電電閥門。

1. SW與 [OPEN] 接通，即黑接正、紅接負，電動閥開啟，開到位後保持。同時接通綠白，即開到位訊號。
2. SW與 [CLOSE] 接通，即紅接正、黑接負，電動閥關閉，關到位後保持。同時接通藍白，即關到位訊號。
3. 僅適用於直流供電閥門。
註：閥門在運轉過程中藍白綠都不通。

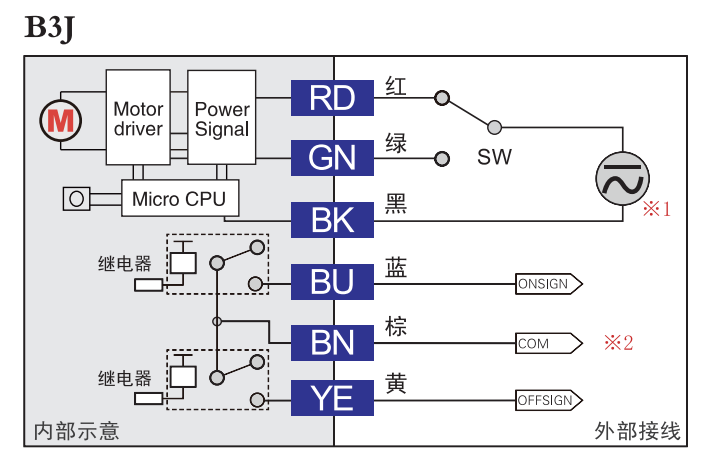

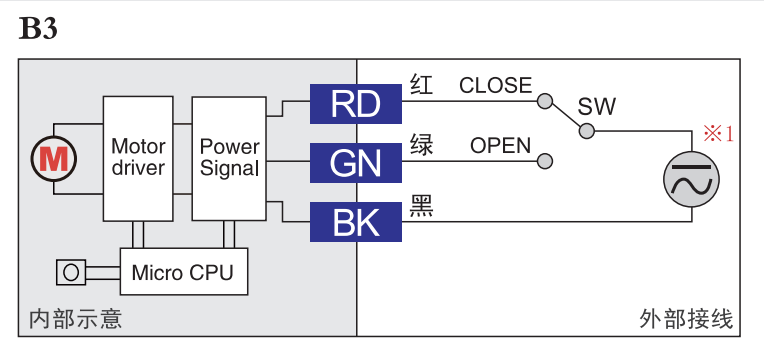

B3 (J)

電壓	範圍	功率
DC5V	4.5–5.5V	3W
DC12V	10–15V	3W
DC24V（快開型）	22–30V	4W
AC/DC24V	AC9–26V / DC9–30V	4W
AC220V	AC95–265V / DC100–300V	5W

1. SW與 [OPEN] 接通，電動閥開啟，開到位後保持。
2. SW與 [CLOSE] 接通，電動閥關閉，關到位後保持。

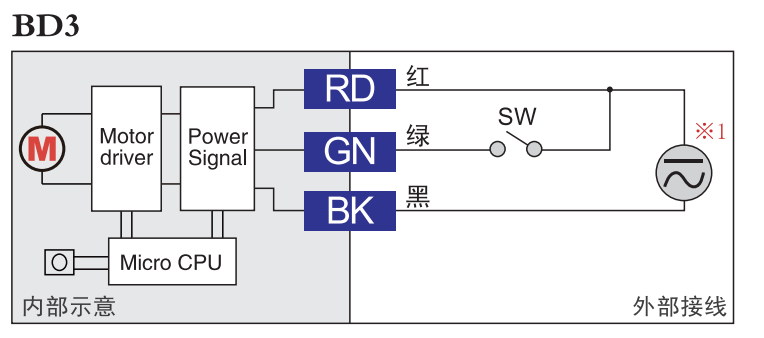

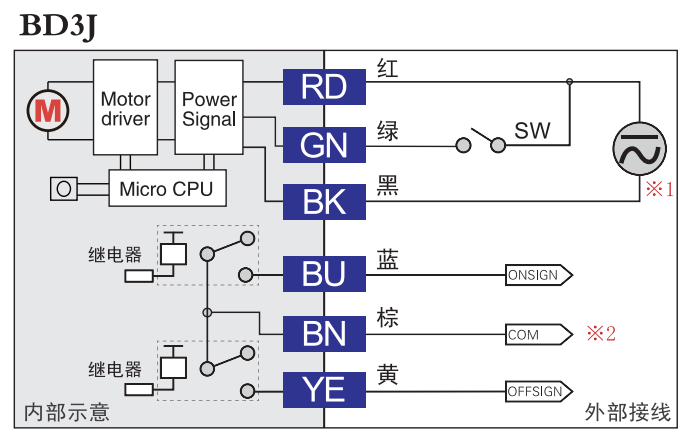

BD3 (J)

電壓	範圍	功率
DC5V	4.5–5.5V	3W
DC12V	10–15V	3W
DC24V（快開型）	22–30V	4W
AC/DC24V	AC9–26V / DC9–30V	4W
AC220V	AC95–265V / DC100–300V	5W

1、SW閉合，電動閥開啟，開到位後保持。
2、SW斷開，電動閥關閉，關到位後保持。

1、SW閉合，電動閥開啟，開到位後保持，同時接通藍標，即開到位信號。
2、SW斷開，電動閥關閉，關到位後保持，同時接通黃標，即關到位信號。
注：閥門在運轉過程中藍標黃標都不通。

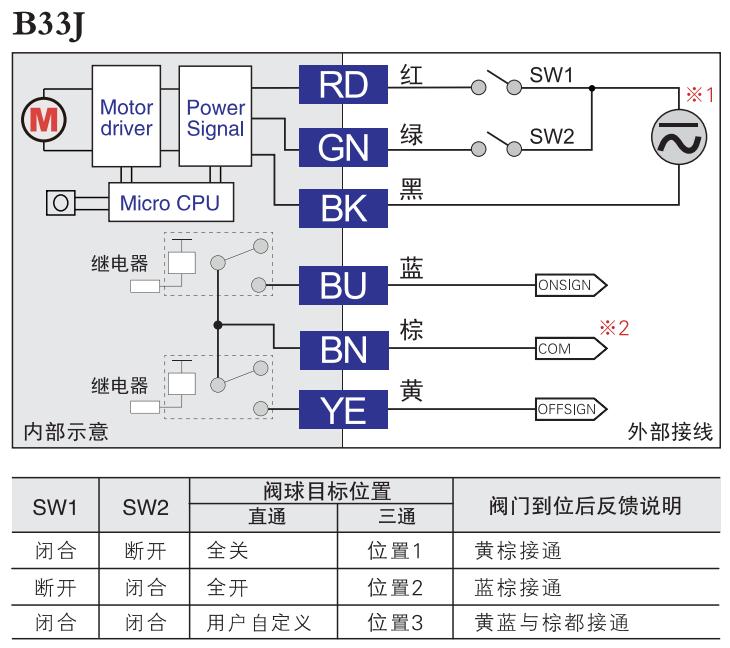

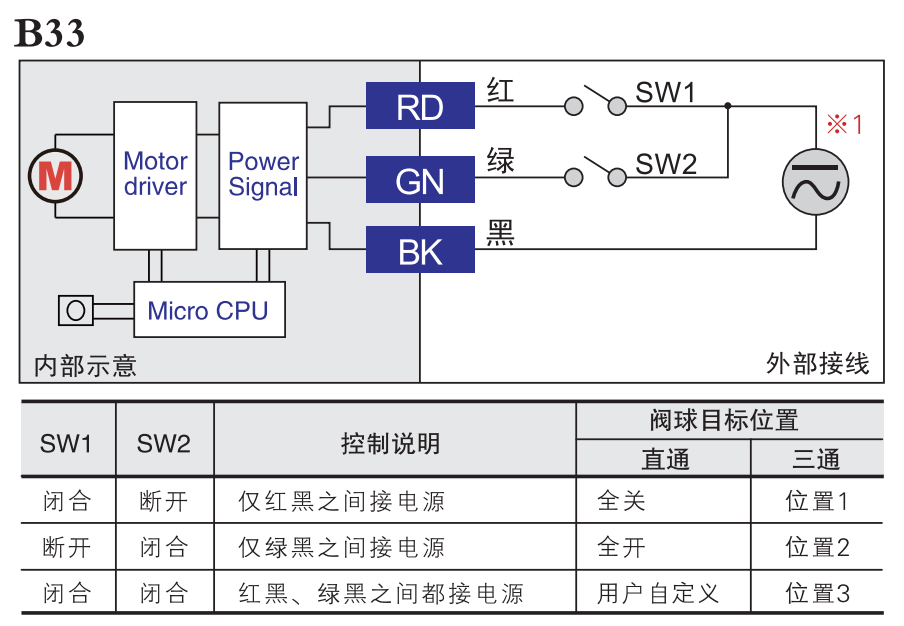

B33 (J)

電壓	範圍	功率
DC5V	4.5–5.5V	3W
DC12V	10–15V	3W
DC24V（快開型）	22–30V	4W
AC/DC24V	AC9–26V / DC9–30V	4W
AC220V	AC95–265V / DC100–300V	5W

1、自定義位置出廠後無法修改。
2、具體流通程式參考《五、流通形式》。

1、反饋信號：在閥門運轉過程中，黃藍與標都斷開。
2、自定義位置出廠後無法修改。
3、具體流通型式參考《五、流通形式》。

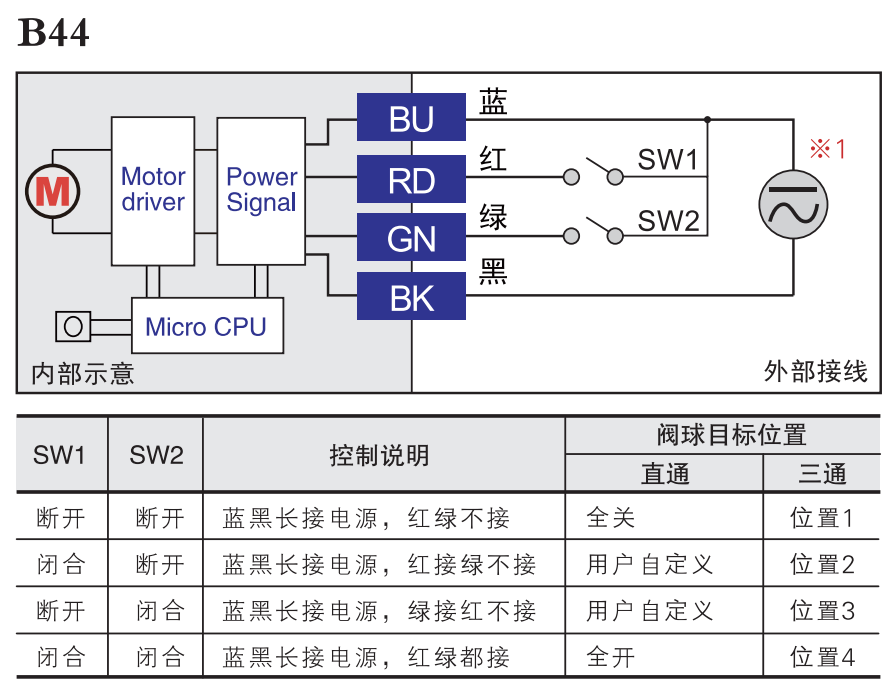

B44

電壓	範圍	功率
DC5V	4.5–5.5V	3W
DC12V	10–15V	3W
DC24V（快開型）	22–30V	4W
AC/DC24V	AC9–26V / DC9–30V	4W
AC220V	AC95–265V / DC100–300V	5W

1、自定義位置出廠後無法修改。
2、具體流通程式參考《五、流通形式》。

電壓	範圍	功率
AC/DC24V	AC9-26V/DC 100-300V	4W
AC220V	AC95-265V/DC9-30V	5W

1、SW與 [OPEN] 接通，即綠線與白線短路，電動閥開啟，開到位後保持。
2、SW與 [CLOSE] 接通，即藍線與白線短路，電動閥關閉，關到位後保持。
注：白藍綠三線不得外接電源。

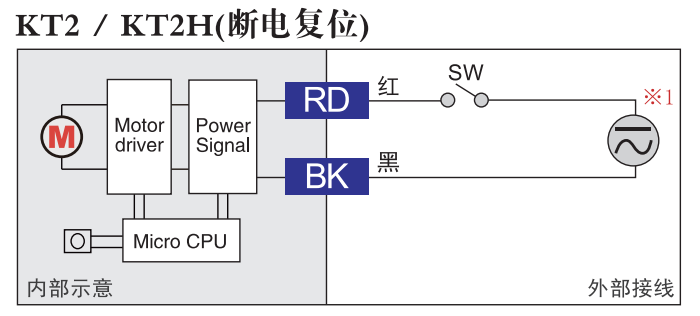

KT2 (J)

電壓	範圍	功率
AC/DC24V	AC9-26V/DC 100-300V	5W
AC220V	AC95-265V/DC9-30V	8W

KT2H (J)

電壓	範圍	功率
AC/DC24V	AC9-26V/DC 100-300V	10W
AC220V	AC95-265V/DC9-30V	13W

常閉型（NC）
1、SW閉合，電動閥開啟，開到位後保持。
2、SW斷開，電動閥關閉，關到位後保持。
常開型（NO）
1、SW閉合，電動閥關閉，關到位後保持。
2、SW斷開，電動閥開啟，開到位後保持。
註1：KT2通電運行時，通電時間應大於60s，以保證內部儲能元件的充電量足夠斷電復位使用。充電不足時斷電復位可能會出現不到位就停止的現象。若現場的控制需求不能滿足通電大於60s，建議選用KT32控制方式。
註2：KT2H表示快充型。

常閉型（NC）
1、SW閉合，電動閥開啟，開到位後保持，同時接通綠白，給出開到位信號。
2、SW斷開，電動閥關閉，關到位後保持，同時接通藍白，給出關到位信號。
常開型（NO）
1、SW閉合，電動閥關閉，關到位後保持，同時接通藍白，給出關到位信號。
2、SW斷開，電動閥開啟，開到位後保持，同時接通綠白，給出開到位信號。
註1：閥門在運轉過程中藍白綠白都不通。

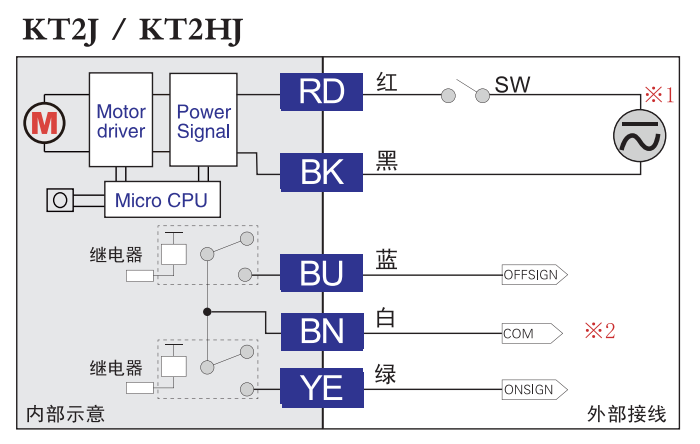

註2：KT2J通電運行時，通電時間應大於60s，以保證內部儲能元件的充電量足夠斷電復位使用。充電不足時斷電復位可能會出現不到位就停止的現象。若現場的控制需求不能滿足通電大於60s，建議選用KT32J控制方式。
註3：閥門斷電、關閉反饋信號將在閥門內部儲能元件耗盡後，藍白線斷開。
註4：KT2HJ表示快充型。

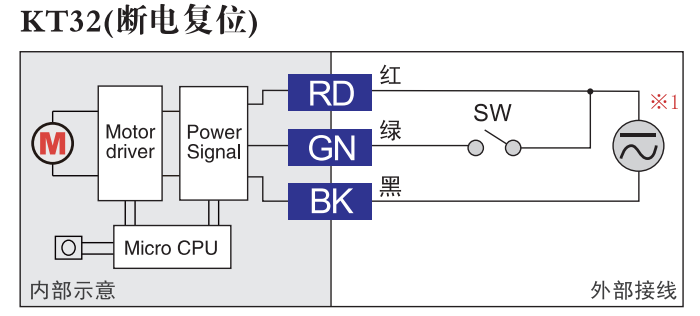

KT32 (J)

電壓	範圍	功率
AC/DC24V	AC9-26V/DC 100-300V	5W
AC220V	AC95-265V/DC9-30V	8W

常閉型（NC）
1、SW閉合，電動閥開啟，開到位後保持。
2、SW斷開，電動閥關閉，關到位後保持。
常開型（NO）
1、SW閉合，電動閥關閉，關到位後保持。
2、SW斷開，電動閥開啟，開到位後保持。

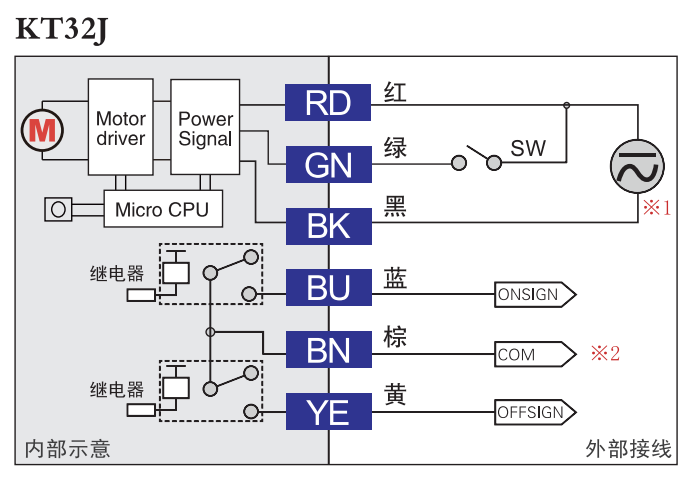

常閉型（NC）
1、SW閉合，電動閥開啟，開到位後保持，同時接通藍棕，給出開到位信號。
2、SW斷開，電動閥關閉，關到位後保持，同時接通黃棕，給出關到位信號。
常開型（NO）
1、SW閉合，電動閥關閉，關到位後保持，同時接通黃棕，給出關到位信號。
2、SW斷開，電動閥開啟，開到位後保持，同時接通藍棕，給出開到位信號。
註1：閥門在運轉過程中藍棕黃棕都不通。
註2：閥門斷電，關閥反饋信號將在閥門內部儲能元件耗盡後，黃棕將斷開。
