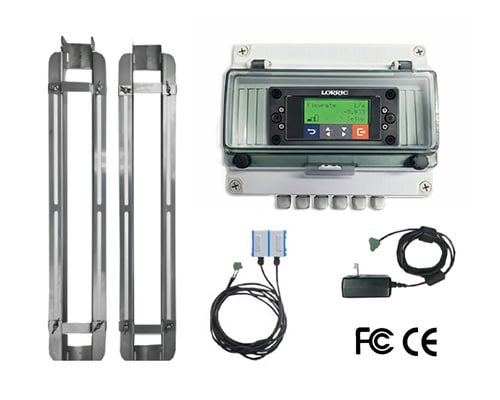

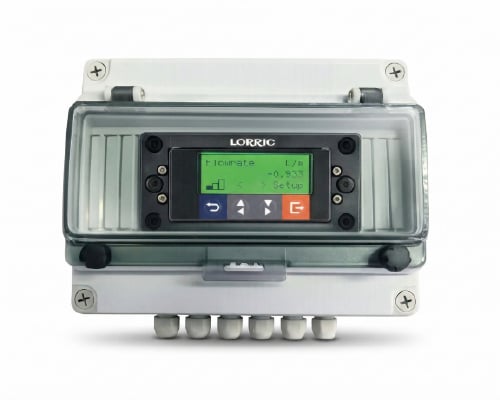

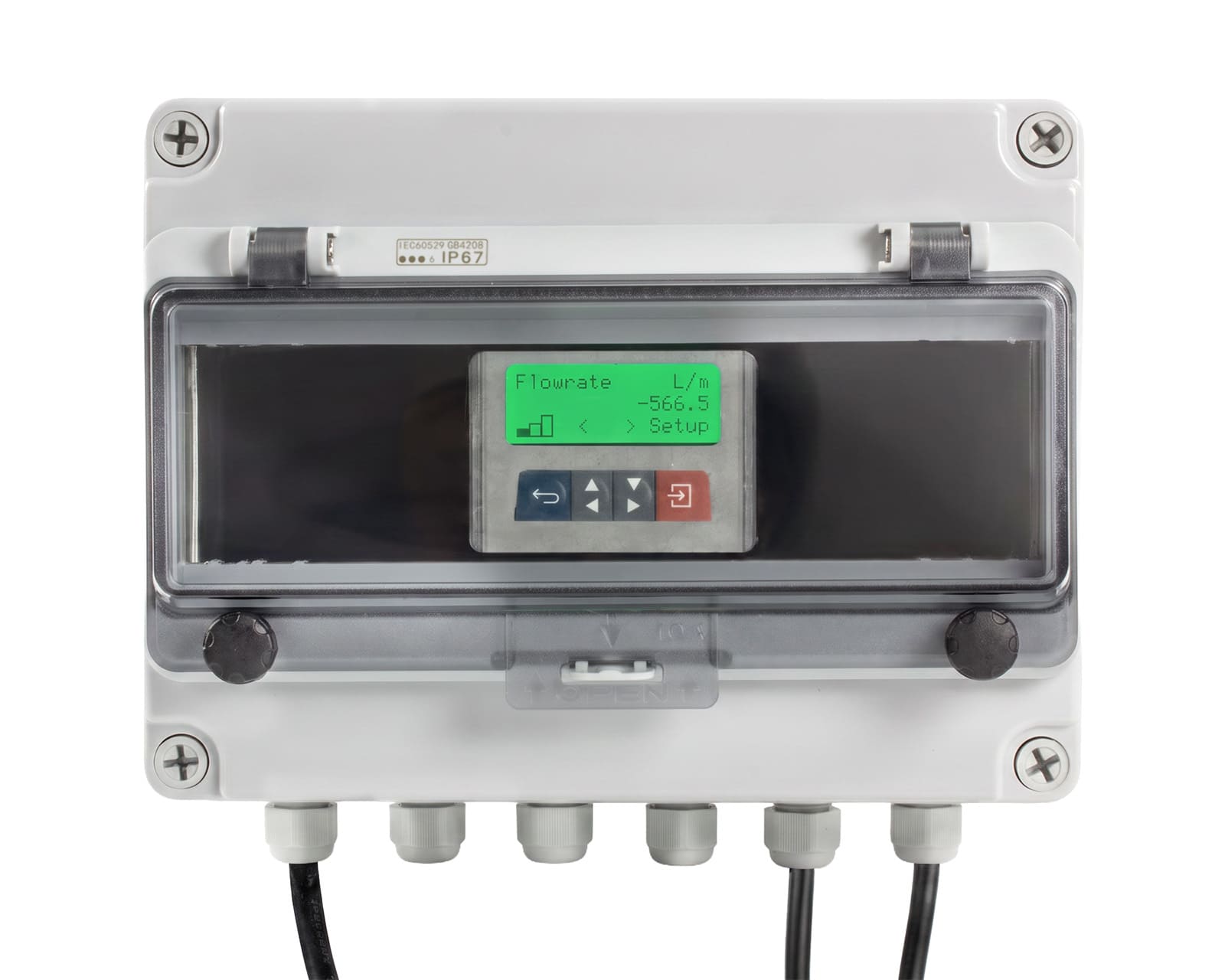

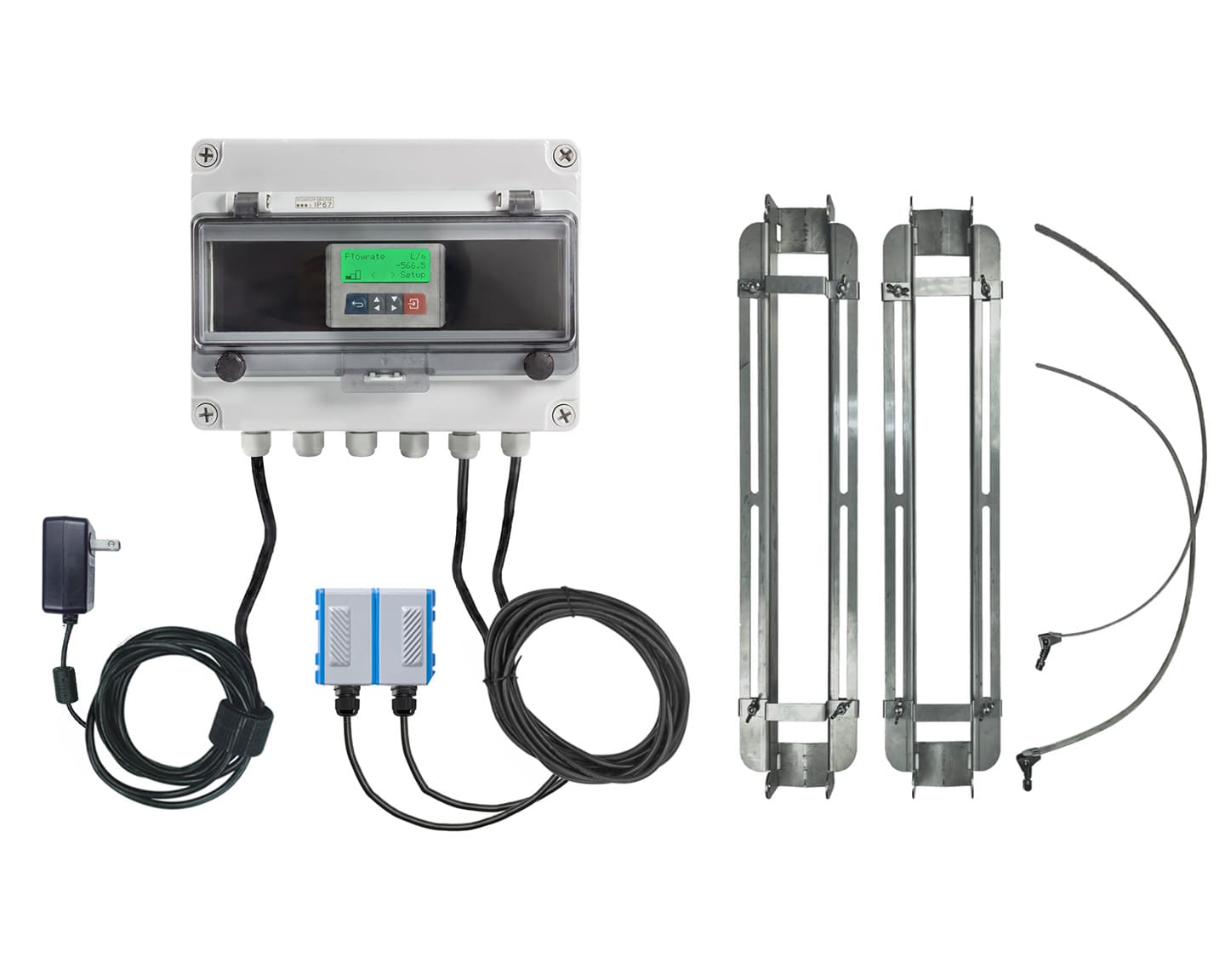

FU-TX320 Caudalímetro Ultrasónico Dividido - LORRIC

El diseño tipo abrazadera, fabricado en Taiwán, permite la instalación sin detener el proceso ni cortar la tubería. Su fácil mantenimiento y desmontaje reducen los costos. Al instalarse desde el exterior, no genera daños en la tubería, ni bloqueos, fugas o problemas de presión.

Diámetro de Tubería:	TM1: 2"~16" (DN 50 ~ 400)
Rango de Velocidad:	± 0.1~20 m/s
Fluido Aplicable:	Agua limpia, aceite o
	productos químicos con mínimas impurezas
Temperatura del Fluido:	Sensor Estándar: 0~80°C
	Sensor Resistente al Calor: 0~150°C
Precisión:	< 2% F.S.
Resistencia al Agua:	Sensor estándar IP61
	Sensor resistente a químicos IP68
Alimentación Eléctrica:	24VDC 200mA
	Transformador CA 100-240V 50/60Hz
Entrada/Salida:	Salida analógica 4-20mA
	Modbus RTU RS485 2 hilos (compatible con NPN/PNP)
Sensor de Temperatura Externo:	2 sensores PT1000 externos -100~300°C, resolución de 0.1°C

Consultar ahora

Caudalímetro Ultrasónico Tipo Abrazadera (Clamp-On)

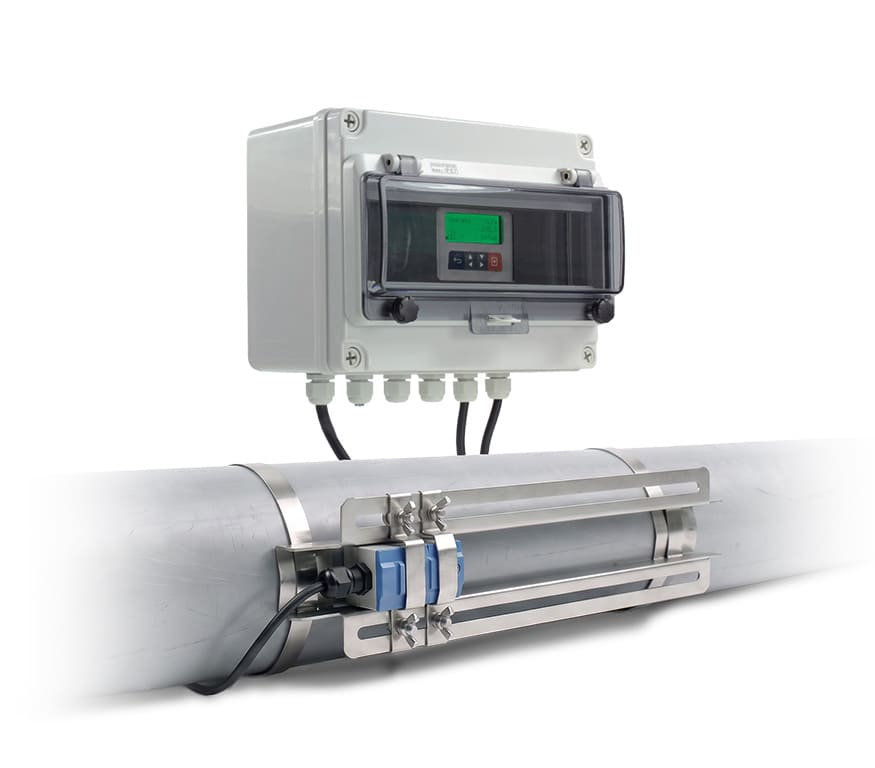

El caudalímetro ultrasónico tipo abrazadera se instala directamente sobre la tubería, sin necesidad de cortarla ni detener el proceso. Es la solución ideal cuando no se puede permitir tiempo de inactividad y se requiere una medición sin contacto que evite la contaminación. Al no intervenir la tubería, se elimina el riesgo de fugas o caídas de presión, y la precisión se mantiene estable incluso cuando cambian las condiciones de flujo.

Caudalímetro Ultrasónico Tipo Abrazadera (<em>Clamp-On</em>)

Principio y Tecnología

El FU-TX320 utiliza la tecnología EchoSense para calcular el caudal según la fórmula: Caudal = Área de la Tubería × Velocidad del Flujo. El equipo mide la diferencia de tiempo entre la señal que viaja a favor del flujo (de A a B, más rápida) y la que viaja en contra (de B a A, más lenta) para determinar la velocidad, y a partir de ahí obtener el caudal real.
Más información: Cómo Calcular el Caudal

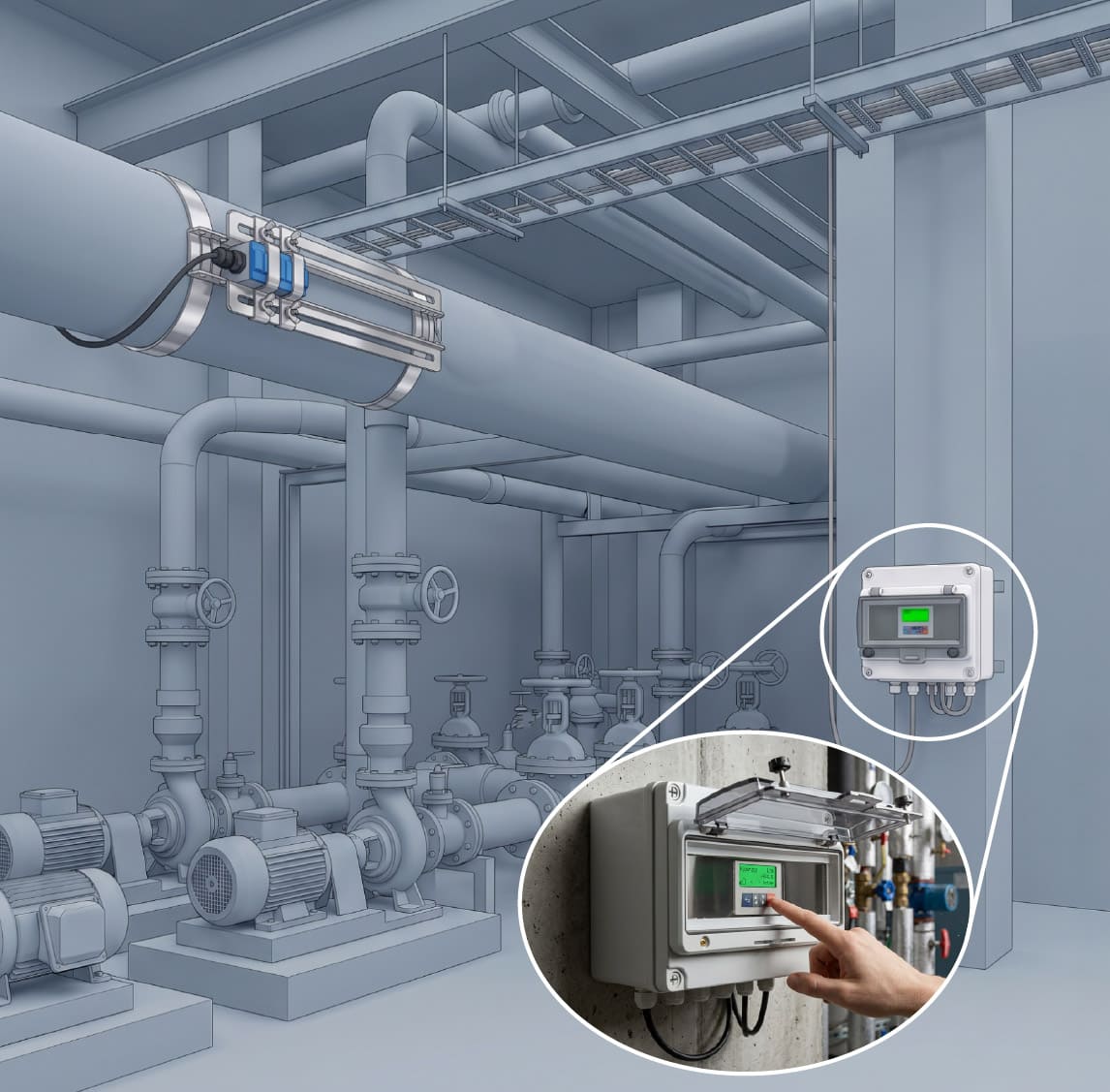

Diseño Dividido para Monitoreo Remoto

La serie FU-TX cuenta con un diseño dividido: los sensores se fijan directamente a la tubería, mientras que la unidad de pantalla se monta en una pared o gabinete de control de fácil acceso, hasta a 10 m de distancia mediante el cable del sensor. Es ideal para tuberías elevadas o de difícil acceso en salas de máquinas, torres de enfriamiento en azoteas y espacios sobre el cielo raso, de modo que el personal de mantenimiento puede leer los datos sin necesidad de subir. Entre sus aplicaciones típicas se incluyen sistemas HVAC y de agua fría (chilled water), circuitos de agua de enfriamiento, tuberías de servicios y tuberías de petróleo y gas.
Para tuberías de menor diámetro: Caudalímetro Ultrasónico FU-ES

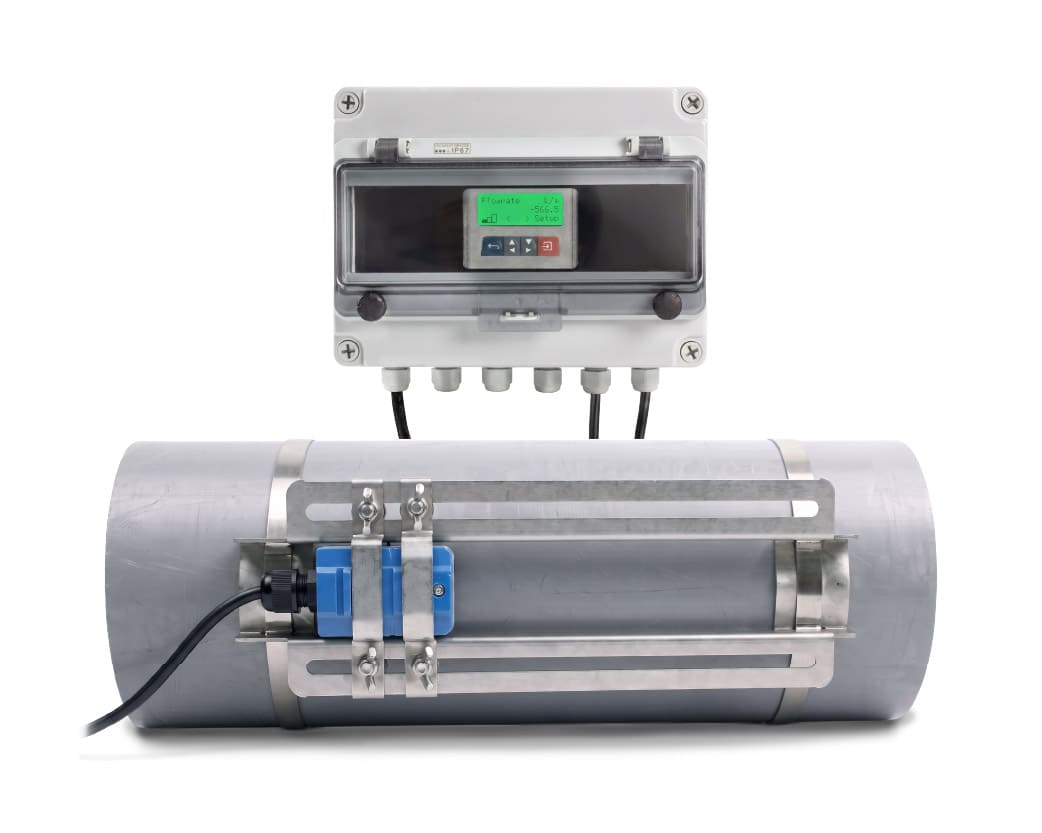

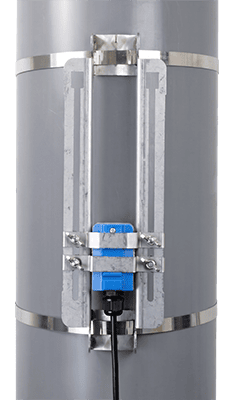

Instalación Fácil y Precisa Gracias a la Abrazadera Patentada

Las lecturas precisas dependen de una alineación exacta de los sensores, sobre todo en la instalación en lados opuestos, donde las dos abrazaderas quedan en lados contrarios de la tubería sin línea de visión entre sí. La abrazadera de riel guía (guide-rail) patentada de LORRIC define la posición de los sensores desde su diseño, por lo que se mantienen en su lugar incluso bajo el aislamiento de la tubería. La misma abrazadera admite instalación en el mismo lado o en lados opuestos, y está diseñada para no aflojarse por efecto de la gravedad.

Configuración Más Sencilla con Base de Datos de Tuberías y Líquidos

Basta con seleccionar el tipo de tubería y de líquido desde la base de datos integrada — que incluye PVC, PP, PVDF, PFA, acero inoxidable y cobre, según las normas CNS/JIS/ASTM/DIN — y el FU-TX320 completa automáticamente el diámetro, el espesor de pared y la velocidad del sonido correspondientes. Luego calcula la distancia necesaria entre sensores y la muestra en pantalla, lista para guiar la instalación.

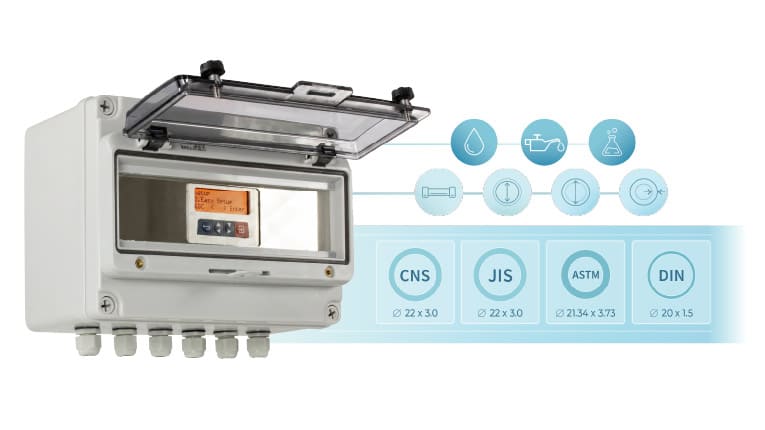

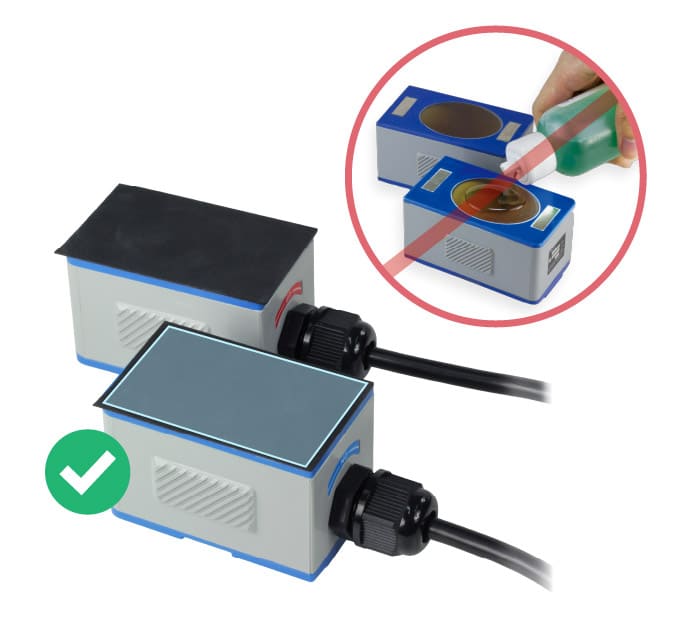

Ahorre Tiempo y Costos sin Gel Acoplante

Los caudalímetros de abrazadera convencionales dependen de un gel acoplante para transmitir la señal a través de la pared de la tubería. Aplicarlo es tedioso, requiere reposiciones periódicas, y el gel tiende a secarse, desplazarse o acumular suciedad, lo que reduce la precisión.

En tuberías de HVAC y de agua fría con aislamiento, cada reaplicación implica además retirar y volver a envolver el aislamiento. El transductor TM-1 del FU-TX320 sustituye el gel por una almohadilla de caucho duradera de LORRIC, que mantiene un acoplamiento acústico estable en la mayoría de las instalaciones. El resultado es una instalación limpia y rápida, estabilidad de señal a largo plazo, y menos tiempo de mantenimiento y consumibles. El gel solo se necesita en casos especiales, como paredes de tubería gruesas, revestimientos gruesos o una señal débil.

Múltiples Salidas de Comunicación

El FU-TX320 admite diversos modos de comunicación, como salida analógica autoalimentada de 16 bits 4-20mA y Modbus RTU RS485. No necesita módulos de comunicación adicionales: todo está incluido en un solo equipo.
Más información:
•Qué es la Salida Analógica
•Qué es Modbus RTU RS485

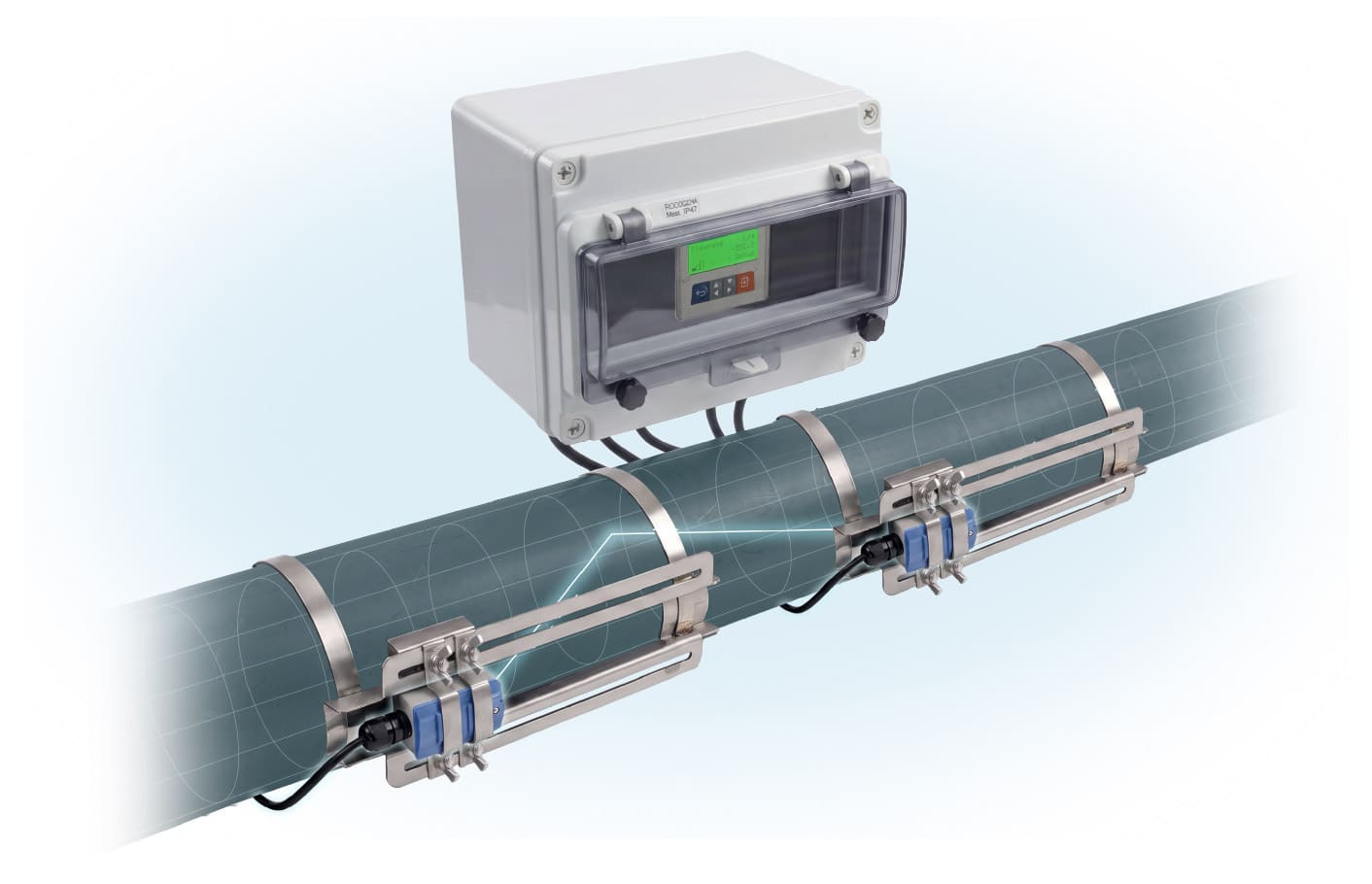

Mayor Precisión con la Tecnología <em>EchoSense</em> Mejorada

Mayor Precisión con la Tecnología EchoSense Mejorada

El procesamiento de señal EchoSense mejorado ofrece mayor precisión de medición, mejor linealidad y menor deriva de cero. Está diseñado para brindar una medición de caudal estable y confiable en aplicaciones industriales.

Medición Estable con Tecnología Anti-Ruido

Las burbujas, las impurezas y la interferencia en sitio pueden debilitar las señales ultrasónicas, sobre todo en tuberías grandes de HVAC y de agua fría. El filtrado de señal del FU-TX320 separa la señal real de flujo del ruido, como la cavitación de las bombas, el ruido eléctrico de los variadores de frecuencia (VFD) y la vibración mecánica, de modo que las lecturas reflejan lo que realmente circula por la tubería.

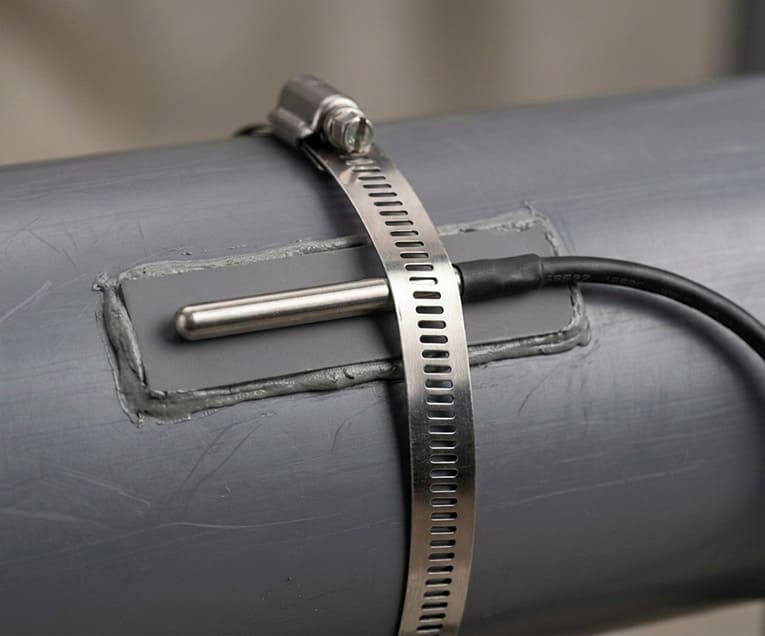

Agregue Medición de Temperatura y Active el Monitoreo de Energía Térmica

¿Necesita datos de energía térmica y no solo de caudal?
Agregue al pedir el par opcional de sensores de temperatura PT100 para habilitar el monitoreo de energía térmica (BTU) en circuitos de agua fría y agua de enfriamiento. Los sensores se sujetan a la superficie de la tubería, sin cortes y sin conexiones de proceso adicionales.

Múltiples Opciones de Conector para una Instalación Más Fácil

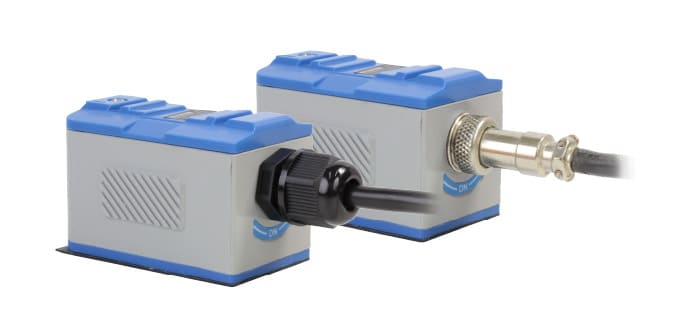

Elija sensores TM-1 IP61 o IP68, cada uno con conector impermeable (estándar) o con conector M12 opcional para un cableado estandarizado y una integración de sistemas más sencilla.

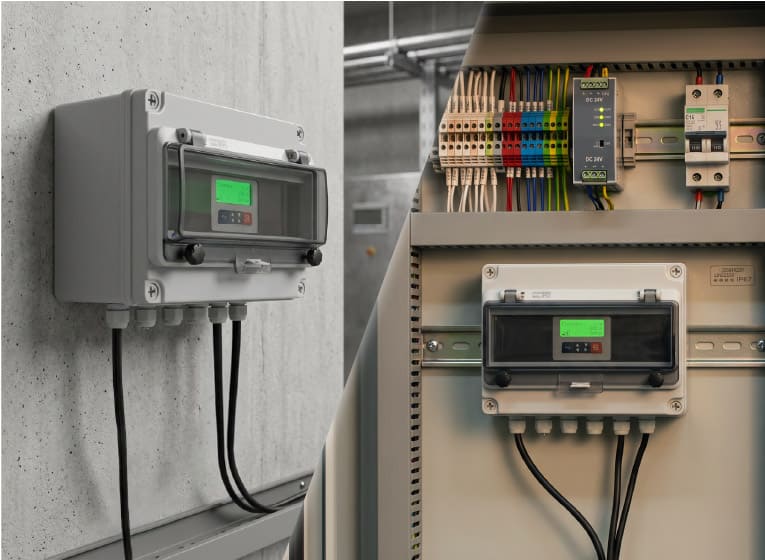

Montaje en Riel DIN para Pared o Gabinete de Control

Ya sea que su medidor vaya en una pared de la planta o dentro de un gabinete de control, el módulo de placa trasera para riel DIN sirve para ambos casos. Encájelo en un riel DIN estándar para que quede ordenado junto al resto de los componentes del panel, o fije el riel a una pared para una instalación independiente.

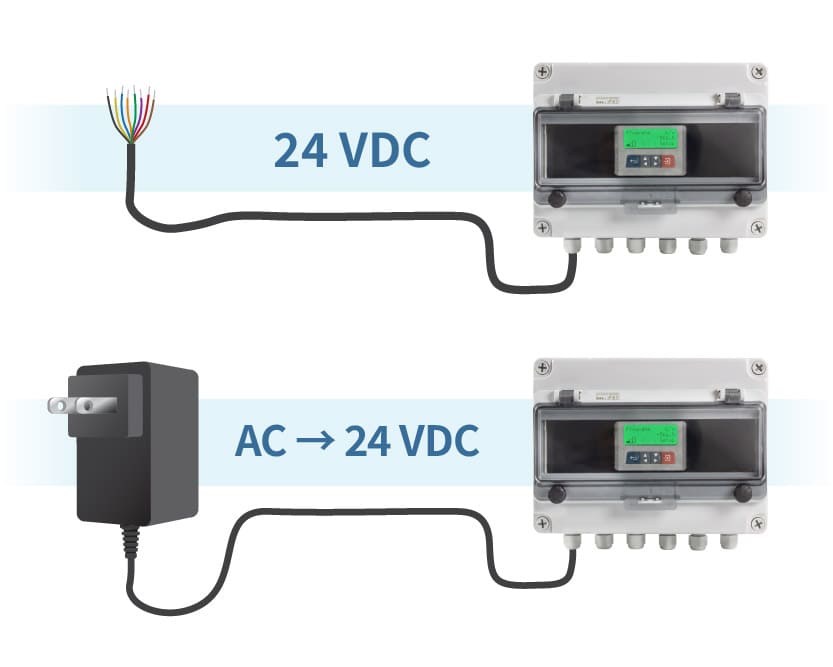

Opciones Flexibles de Alimentación Eléctrica

Elija la configuración de alimentación que mejor se adapte a su sistema:

Alimentación externa de 24 VDC (estándar), mediante cable de 8 pines con extremos libres (flying leads)
Opcionalmente, adaptador universal de CA a 24 VDC para mayor compatibilidad de entrada

Monitoree el Consumo Energético para Cumplir sus Metas ESG

El caudalímetro ultrasónico LORRIC FU-TX320 cuenta con capacidad de recolección de datos y puede instalarse sin interrumpir la operación del equipo, evitando pérdidas por paradas no planificadas. Al monitorear con precisión el consumo energético y reducir los costos de mantenimiento, contribuye a un monitoreo y reporte energético eficaz, alineado con las metas ESG de su empresa.

Especificaciones del Producto

1. Especificaciones Mecánicas
Método de instalación	Tipo abrazadera (Clamp-on)
Temperatura máxima de trabajo de la pared de la tubería	Estándar: 0 ~ 80°C
Temperatura máxima de trabajo de la pared de la tubería	Alta temperatura: 0 ~ 150°C
Temperatura ambiente de trabajo del equipo	-10 ~ 60°C (14 ~ 140°F)
Diámetro de tubería aplicable	DN 50 - 400
Requisito de alimentación	DC 24V 200mA
Tiempo de respuesta	≤ 0.5 ~ 1 segundo

		DN50	DN65	DN75	DN100	DN125	DN150
Diámetro Exterior de Tubería Aplicable	mm	60-63	73-76.3	88.9-90	114.3-117	141.3-144	168.3-171
Diámetro Exterior de Tubería Aplicable	pulgada	2.36-2.48	2.87-3.00	3.50-3.54	4.50-4.61	5.56-5.67	6.63-6.73
Rango de Caudal**	LPM	11.8–707	19.9–1,195	26.5–1,590	47.1–2,827	73.6–4,418	106.0–6,361
Rango de Caudal**	GPM	3.12–186.8	5.26–315.7	7.00–420.0	12.44–746.8	19.44-1,167.1	28.00–1,680.7

		DN200	DN250	DN300	DN350	DN400
Diámetro Exterior de Tubería Aplicable	mm	219-222	273-276	324-327	355.6-358	406-409
Diámetro Exterior de Tubería Aplicable	pulgada	8.62-8.74	10.75-10.87	12.76-12.87	14.00-14.09	15.98-16.10
Rango de Caudal**	LPM	188–11,310	295–17,671	424–25,447	577–34,636	754–45,239
Rango de Caudal**	GPM	49.66–2,987.8	77.93–4,668.2	112.01–6,722.4	152.43–9,149.9	199.19–11,950.9

2. Especificaciones de Medición
Fluido aplicable	Líquidos sin impurezas o burbujas, o con cantidades mínimas de estas
Linealidad	± 0.5 % FS (> 0.3 m/s)
Repetibilidad	± 0.4 %
Tolerancia OR	F.S. 10% a 100%: ±3.0% OR / F.S. 0% a 10%: ± 0.3% FS*
Principio de medición	Tiempo de vuelo ultrasónico (Time of Flight, ToF)
Rango de medición	0.5 ~ 8 m/s
Datos instantáneos	Caudal instantáneo, velocidad de flujo instantánea
Datos acumulados	Caudal acumulado (seleccionable: positivo, negativo o neto)
Medición de temperatura	PT100 de 3 hilos
Rango de temperatura	-20 ~ 150°C
Grado de Protección al Agua***	Unidad de pared: IP67
Grado de Protección al Agua***	Sensor: Estándar IP61 / IP68 (opcional)

* La precisión de medición de este producto se calibra bajo condiciones controladas de laboratorio, utilizando agua limpia a temperatura ambiente y accesorios de tubería UPVC según la norma CNS. En aplicaciones reales, los resultados de medición pueden diferir de los datos de laboratorio debido a variaciones en las propiedades del fluido, las condiciones de la tubería, la ubicación de instalación y factores ambientales.
** El rango de caudal se calcula con base en agua a 20°C en tubería de PVC.
*** El grado de protección IP (Ingress Protection) clasifica el nivel de protección que ofrece una carcasa frente al contacto, objetos extraños y agua. El formato es IPXX: el primer dígito indica la protección contra polvo/objetos sólidos, y el segundo indica la protección contra la entrada de agua; a mayor número, mayor protección. Para este producto, la unidad de pared tiene una clasificación IP67 (primer dígito "6" = completamente hermético al polvo; segundo dígito "7" = protegido contra inmersión temporal en agua). El sensor estándar tiene una clasificación IP61 (segundo dígito "1" = protegido contra goteo de agua), con la opción de actualizar a IP68 (segundo dígito "8" = protegido contra inmersión continua, superior a las condiciones de IP67).

3. Especificaciones Eléctricas
Alimentación del Sistema
Especificación de alimentación	24V 200mA (no incluye las corrientes de 4-20mA y RS485)
Protección contra polaridad inversa	Sí
Salida por Optoacoplador
Especificación de alimentación	5V ~ 30V 200mA
Protección contra polaridad inversa	Sí
Cableado NPN	Compatible
Cableado PNP	Compatible
Frecuencia máxima de salida	700Hz
Protección contra sobrecorriente	200mA
Salida de Corriente Analógica (4-20mA, 0-20mA)
Cableado	3 hilos
Alimentación	Compartida con la alimentación de la unidad principal; no requiere fuente separada
Rango de salida	0-20 mA o 4-20 mA (seleccionable)
Rango máximo de salida (incluye rango de señal de error)	0 ~ 21.6 mA (modo 0 ~ 20 mA) / 2.4 ~ 21.6 mA (modo 4-20 mA)
Resolución	16 bits (rango físico de 0 ~ 24 mA)
Tiempo de respuesta	≤ 0.5 ~ 1 segundo, misma frecuencia de actualización que la pantalla
Resistencia máxima de bucle	600 ohmios @ 24V
Comunicación Digital Modbus RTU RS485
Velocidad de transmisión (Baud Rate)	9600, 19200, 38400, 57600
Cableado	2 hilos
Número máximo de nodos por red	256

4. Interfaz de Usuario
Idioma	Inglés, Chino Tradicional, Chino Simplificado
Unidad	Volumen: L, ft³, Imp gal, US gal, m³ Tiempo: Minuto, Segundo, Día, Hora Velocidad: m/s, ft/s
Pantalla	Retroiluminación de 3 colores, LCD de 3 líneas y 16 caracteres
Dígitos efectivos de la pantalla	LCD de 10 dígitos (incluye signo y punto decimal)
Botones de operación	Botones táctiles de 4 teclas
Comunicación cableada	Salida analógica autoalimentada 4-20mA/0-20mA Modbus RTU RS485, 2 hilos Señal de conmutación por optoacoplador (incluye cable de señal de 2 metros)

Tamaño del dispositivo

Unidad: mm

Tamaño del transductor

Cómo Pedir — FU-TX320

Use las opciones a continuación para armar su código de pedido. Los pasos 1–5 configuran la unidad principal; el juego de abrazadera se pide por separado con su propio número de parte.

Seleccione una opción para cada uno de los 5 pasos. Las opciones marcadas como (Estándar) son la configuración predeterminada.
Las opciones marcadas con ⚠ Confirmar con ventas requieren confirmación de disponibilidad antes de realizar el pedido.
Seleccione el método de instalación de la abrazadera y el diámetro de tubería para generar el código del juego de abrazadera.
Sus códigos de pedido se actualizan en tiempo real en la sección “Su código de pedido” que aparece abajo — cópielos e inclúyalos en su consulta de pedido.

Los sensores de temperatura deben especificarse al momento del pedido — no pueden agregarse después del envío.

Seleccione la configuración de su unidad principal:

1Fuente de alimentación

— Seleccione la fuente de alimentación —

Fuente externa de 24 VDC mediante cable de 8 pines con extremos abiertos (Estándar)

Adaptador universal de AC a 24 VDC (entrada global)No disponible actualmente

2Cable del transductorGrado de protección IP y tipo de conector

— Seleccione el cable del transductor —

IP61 TM1 de 10 m — conector impermeable (Estándar)

IP68 TM1 de 10 m — conector impermeableCosto adicional

IP61 TM1 de 10 m — conector M12Costo adicional

IP68 TM1 de 10 m — conector M12Costo adicional

3Sensor de temperaturaComplemento opcional · habilita la medición de BTU

— Seleccione la opción de sensor de temperatura —

Ninguno (Estándar)

PT100 de 3 hilos y 5 m — tipo adhesivo de superficie, 1 parCosto adicional

PT100 de 3 hilos y 10 m — tipo adhesivo de superficie, 1 parCosto adicional

4Montaje

— Seleccione el tipo de montaje —

Módulo de placa trasera para riel DIN (Estándar), riel DIN no incluidoCosto adicional

Montaje con tornillos en las 4 esquinas sobre superficie plana, tornillos no incluidos

5Cable de comunicación y alimentación

— Seleccione la opción de cable —

Cable de 2 m, 8 pines con extremos abiertos (Estándar)

Cable de 5 m, 8 pines con extremos abiertosCosto adicional

Cable de 2 m, 8 pines + transformador de 110 VAC 60 Hz a 24 VDCNo disponible actualmente

Cable de 5 m, 8 pines + transformador de 110 VAC 60 Hz a 24 VDCNo disponible actualmente

Seleccione su juego de abrazadera: (se pide por separado con su propio número de parte)

Diámetro de tubería:

— Seleccione el diámetro de tubería —

Tubería nominal de 2–3 pulgadas (DN50–DN80)

Tubería nominal de 3–4 pulgadas (DN80–DN100)

Tubería nominal de 4–5 pulgadas (DN100–DN125)

Tubería nominal de 5–6 pulgadas (DN125–DN150)

Tubería nominal de 7–8 pulgadas (DN175–DN200)

* Nota sobre disponibilidad de abrazaderas: Los tamaños indicados reflejan el inventario actual. Una vez agotado el stock, se suministrarán tamaños de reemplazo: abrazaderas de 460mm → 420mm, abrazaderas de 320mm → 310mm, con posiciones de sujeción de correas alternadas.

Su código de pedido

Código de unidad principal: FU-TX320 — — — — — — — — — —

Código de juego de abrazadera: —

* Las opciones marcadas como Costo adicional están sujetas a cargos adicionales fuera de la configuración estándar. Contacte a ventas de LORRIC para una cotización al hacer su consulta.
* Algunas opciones mostradas arriba aún no están disponibles para pedido. Contacte a ventas de LORRIC para conocer actualizaciones de disponibilidad.
* Las opciones de sensor de temperatura son complementos personalizados que deben especificarse al momento del pedido — no pueden agregarse después del envío. Si también requiere un informe de calibración de fábrica, notifíquenos al momento de pedir, ya que no puede gestionarse después y está sujeto a un costo adicional.
* Los diámetros de tubería se refieren al diámetro nominal de tubería (NPS). Los equivalentes en DN se muestran como referencia. Contacte a ventas si el diámetro exterior de su tubería se encuentra entre los tamaños estándar.
