Resumen
- Las uniones, utilizadas para facilitar la conexión y el desmontaje de componentes de tuberías, emplean tuercas para asegurar la unión. Son ampliamente utilizadas en instalaciones de caudalímetros pequeños.
- Existen diversas herramientas para desmontar las tuercas de unión, como alicates de ranura, llaves de correa, llaves de tubo y llaves para filtros de aceite, cada una adecuada para diferentes situaciones y tamaños.
Las uniones y tuercas desempeñan un papel crucial en muchas tareas de instalación, ya que son accesorios reutilizables y fácilmente desmontables. Son comúnmente utilizadas en válvulas y caudalímetros. Este artículo presentará las uniones y explicará detalladamente cómo utilizar las herramientas más comunes para su instalación.
¿Qué es una unión?
Una unión es un tipo de accesorio utilizado para conectar componentes de un sistema de tuberías. Permite un fácil desmontaje y reensamblaje, lo que facilita el mantenimiento, y generalmente proporciona un excelente sellado. La tuerca se usa para asegurar los componentes de la unión, mientras que la junta tórica previene fugas.
Estructura de una unión
Las uniones se usan comúnmente en caudalímetros de pequeño tamaño para facilitar la instalación. Para caudalímetros de mayor tamaño, el ensamblaje y desmontaje manual puede ser difícil, por lo que se recomienda el uso de llaves o alicates para ajustarlas y aflojarlas.
Una unión típica consta de tres partes principales:
• Tuerca: Componente clave de la unión, utilizada para fijar dos secciones de tubería de forma segura.
• Junta tórica: Anillo de sellado que evita fugas.
• Unión: Parte que conecta el caudalímetro con la tubería.
Tipos comunes de uniones
- Unión con enchufe (Socket Union): Ambos extremos son tipo enchufe, disponibles en estándares JIS (Japón), ANSI/ASTM (EE.UU.), DIN (Europa) y CNS (Taiwán).
- Unión roscada (Threaded Union): Disponible con rosca hembra (female thread) o macho (male thread), conectándose a las tuberías mediante roscado.
¿Cómo aflojar y desmontar una unión?
Para desmontar una unión de manera efectiva, siga estos pasos:
1. Cerrar el suministro: Asegúrese de que el suministro de agua o gas esté apagado para evitar fugas.
2. Asegurar herramientas: Utilice dos llaves: una para sostener un lado de la unión y la otra para girar el lado opuesto en sentido antihorario.
3. Aplicar aceite penetrante: Si la unión está atascada, aplique aceite penetrante en las roscas y espere unos 15 minutos para facilitar la eliminación de óxido o corrosión.
4. Golpear ligeramente con un martillo: Golpee suavemente los lados de la tuerca central con un martillo para ayudar a aflojar el óxido.
5. Aplicar calor si es necesario: En algunos casos, aplicar calor con una pistola de calor puede expandir el metal, facilitando el desmontaje. Use con precaución.
6. Usar una llave más grande: Si la unión sigue apretada, una llave de tubo más grande puede proporcionar mejor apalancamiento.

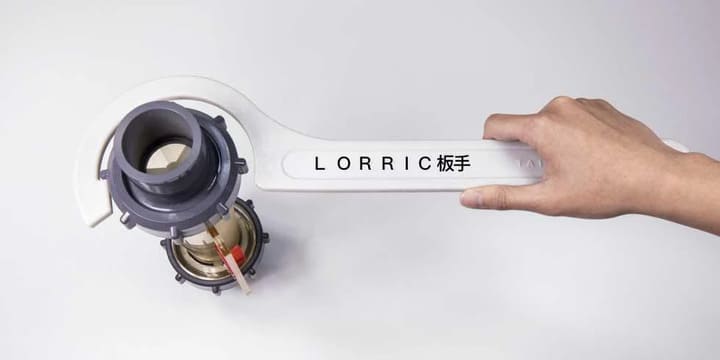

Llave para uniones
Para mejorar la experiencia del usuario en campo, LORRIC ha diseñado una llave especial para uniones de 2” basada en el principio de palanca (L = D x F). Su diseño aumenta el área de contacto y maximiza el torque con menor esfuerzo, facilitando la instalación y desmontaje de uniones grandes.
