本文摘要
- 《能源管理法》2022年修訂能源查核申報單位範圍擴大至中小企業、辦公樓、商業設施和其他用能單位
- 企業為因應能源申報面臨著數據蒐集的困難
- 冰水機用於生成冷水，經熱交換器冷卻介質，通過FCU或AHU提供室內冷氣
- 想在舊有設備上不停機安裝流量計，蒐集能耗數據，超音波流量計是您的最佳選擇
近年來，ESG意識抬頭，ESG 意思代表環境（Environmental）、社會（Social）和治理（Governance），是一種強調企業在這三個方面的表現及其對可持續發展影響的理念。隨著全球環保趨勢日益增強，為提升能源使用效率，經濟部建立能源管理制度，每年初要進行的能源查核申報是許多業者頭痛的事，本文將帶您了解環保趨勢與能源申報，並且分享冰水主機的能源效率申報的實用信息，幫助您實現節能減碳目標的同時，降低維護成本。
一、能源查核申報單位範圍擴大至中小企業！不可不知的2022最新能源法規
《能源管理法》早在2010年便開始實行，當時需申報的單位主要是高能耗企業或設施，隨著環保意識日漸上漲，行政院於2022年4月21日正式通過《溫室氣體減量及管理法》修正草案，並更名為《氣候變遷因應法》，確立了台灣邁向2050年淨零排放的基礎。其中，《能源管理法》也隨之進行了修訂，強化能源使用管理，降低了能源申報門檻。也就是說，自2022年後，除了須申報的能源使用數據增加之外，更多的中小型企業、辦公樓、商業設施和其他用能單位被納入申報範圍，未申報能源查核將依法開罰，「節能減碳」已非口號，而是你我責無旁貸的生活實踐，也是企業接下來不得不面對的嚴峻課題。
[1]
二、能源申報的挑戰與困難
能源申報依照不同的能源類型和申報要求而有所不同，一般大型用能單位的能源生報時間為每年的3月31日前提交上一年的年度能源使用報告。大型用能單位通常包含冰水主機、熱交換器、空調系統（HVAC）、冷卻塔和電力設備等設備，要收集這些大型設備的數據可說是相當棘手的問題，為了安裝測量設備，大型設備停機或是改管都是一大工程，也會影響整個大樓的作業，再者，量測數據的準確性、數據管理和人員技術需求也是一大課題。下文將介紹LORRIC超音波流量計是如何幫助飯店業者冰水主機能源申報更容易。
三、什麼是冰水機？冰水機與熱交換器
冰水機（Chiller）是空調系統的組成部分，冰水機用於生成冷水，冰水機中的壓縮機壓縮製冷劑，升溫升壓的製冷劑流經冷凝器，在此釋放熱量並冷凝為液體。液態製冷劑經過膨脹閥，降低壓力和溫度，進入蒸發器，在蒸發器中吸收冷水的熱量，蒸發為氣體。冷水被冷卻到所需溫度後，從冰水機流出，進入熱交換器（Heat Exchanger），熱交換器可以讓冷水與空調系統的水或其他介質（如乙二醇溶液）進行熱交換，將冷量傳遞給這些介質。冷卻後的水或其他介質流經空調系統的風機盤管（Fan Coil Unit, FCU）或空氣處理機組（Air Handling Unit, AHU），如此一來，就形成了室內冷氣。
四、冰水機能源申報

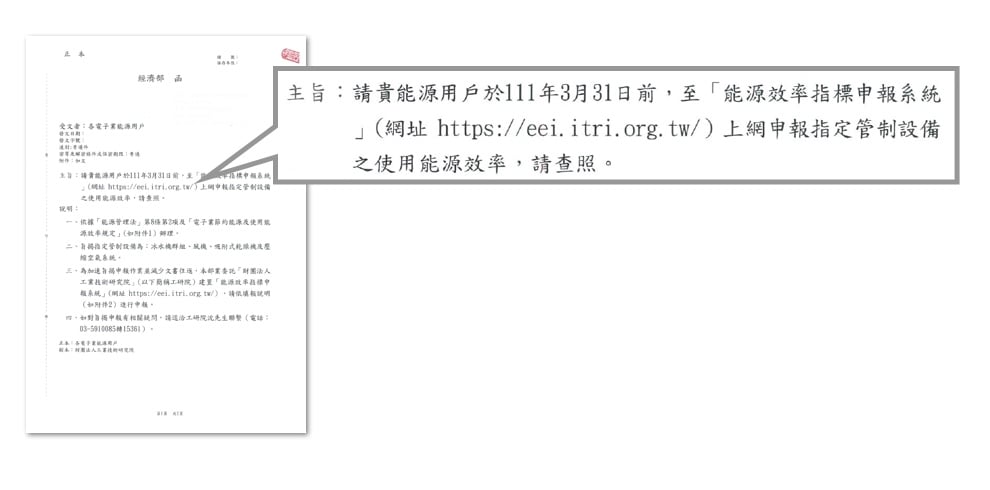

像是大樓、飯店、賣場、醫院和工廠等，每年都要依照《能源管理法》等法規進行大型冰水機空調設備能源申報，經濟部能源局詳細規定如下：
- 能源用戶 (冰水機群組系統總容量達1000冷凍噸以上) 於111年間設置必要之裝置進行量測，並應於112年起逐年申報前一年冰水機群組系統之能源效率。

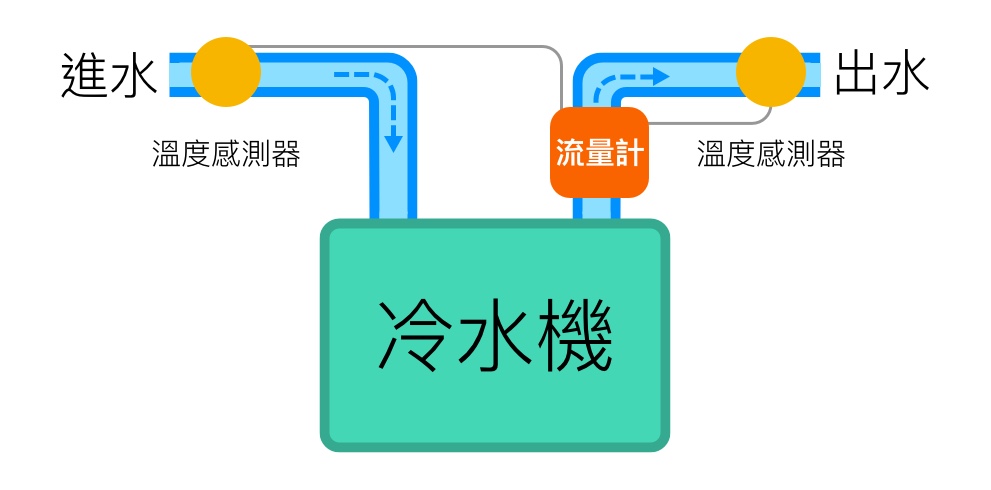

- 需建置之量測設備含流量計(量測冰水出水流量)、溫度sensor(量測冰水進出水溫)與瓦時計(量測冰水機、冰水泵、冷卻水泵與冷卻水塔每小時用電)。
- 統計月耗電量，並計算冰水機群組系統負荷(RTh)與效率值(kW/RT)，於每年三月底前上網申報。
然而，一般使用的冰水機，大多無流量監測的功能，想要安裝流量監測設備，原有的設備改管或停機也是一項大工程，有沒有能夠在機器正常運作下，不需停機，即可直接安裝流量量測設備的方法呢？答案是：管外式超音波流量計。
[2][3]
五、讓能源申報更簡單－管外式超音波流量計
超音波流量計是一種透過在管外兩側安裝超音波傳感器，利用超音波信號，用時差法或多普勒效應原理來計算流量的流量計，而管外式的流量計，安裝不需要切管，也完全不會接觸到管內流體。因為超音波流量計是用精密的儀器以及數學公式來計算流量，超音波流量計的測量值與實際流量之間的誤差程度很小，線性度可達到±1.0% 到 ±2.0% 之間。綜上來說，管外夾式超音波流量計可以說是企業能源申報得力的助手！
實際案例：台灣宜蘭五星級國際溫泉酒店
情況：隨著能源法規修法，來自宜蘭的飯店業者須蒐集冰水主機的能源數據，進行能源查核申報。由於飯店營運不方便停機，飯店業者的需求是在設備運行不中斷的情況下完成流量計的安裝。此外，由於冰水機組的設備相當龐大，流量計的安裝和量測精確度也是一大挑戰。
解決方案：FU-TX 310 外掛式超音波流量計
根據顧客需求，LORRIC 技術人員向業者推薦了我們的 FU-TX 310 外掛式超音波流量計，此款由台灣研發製造的外掛式超音波流量計，安裝時無需停機或切管，搭配自家研發的專利設計探頭扣具，適用於 2” 至 16” 的管徑，並夠累積正流量、反流量和總流量數據，滿足飯店業者的需求。

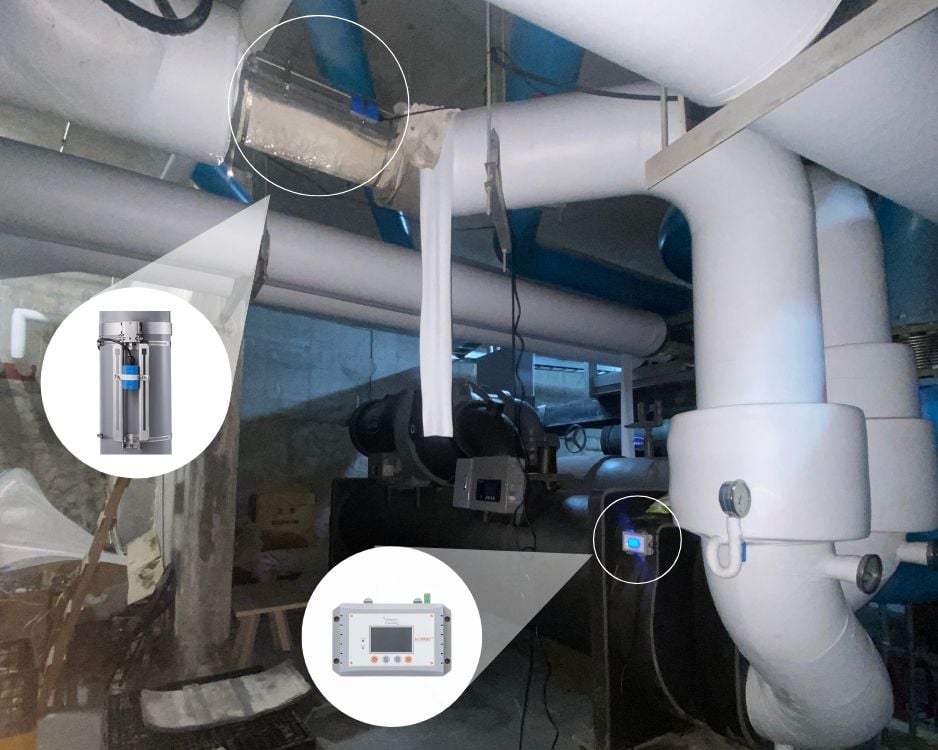

技術人員來到飯店空調設備機房，將傳感器安裝在飯店冷水機出水口的位置，雖然測量流量的管路位置距離地面遙遠，但因為 FU-TX 310 配有 10 公尺的傳輸線，因此我們仍可以將流量計主機（控制器）安裝在人員方便操作和監控的位置。安裝管外式的FU-TX 310，不僅可隨時裝卸維修或調校，大幅降低維護成本，還有著不會堵塞，無漏液與耐壓問題的附加效益，此款流量計128x64 LCD 背光顯示設計，在光源不充足情況下也能辨識流量；在安全性能方面，操作鍵盤可上鎖，也有斷電資料保護功能。
客戶的飯店每分鐘水用量約2萬公升，如果冰水主機停機一天，粗略估算將損失至少60萬，LORRIC FU-TX 310 超音波流量計在不影響原有設備運作的情況下完成安裝，間接避免了該旅館的經營損失，為其收集耗能數據、節省維護成本，是能源監測與申報工具的極佳選擇！
