MWP NYLON 尼龍塑膠空心圓錐噴嘴

台灣製NYLON塑膠單流體空心圓錐噴嘴, 具均勻衝擊力與較大的異物通過徑, 噴霧粒徑小, 兩件式設計好拆裝好清潔, 常見氣體洗滌, 鎮塵與冷卻等應用

品牌: LORRIC
噴形: 空心圓錐
流體: 單流體
材質: NYLON尼龍
牙規: BSPT, NPT
牙口尺寸: 1/4"


空心圓錐噴嘴

液體在噴嘴內部空腔結構中形成漩渦,透過噴嘴開口的曲面設計,形成空心圓錐狀的噴灑形狀。空心圓錐噴嘴常用於洗滌塔、冷卻、除塵、加濕等領域。具有通道徑較大,不易阻塞的優點,並可噴灑細微的霧化效果。

空心圓錐噴嘴
空心圓錐噴嘴噴型

空心圓錐噴嘴噴型

單流體噴嘴,噴灑型狀如內部為空心的圓錐體,業界稱之為空心圓錐噴嘴,覆蓋形狀 (上方往下看噴灑至標的物後行成的形狀) 為空心狀的圓形。

山谷形流場分佈

空心圓錐噴嘴流場分佈呈現兩端較強中間較弱的山谷形流場分佈。

山谷形流場分佈
多種材質可供選擇

多種材質可供選擇

可拆式上蓋,易保養

噴口為可拆卸六角形螺旋式上蓋,安裝簡易,總始阻塞易便於保養維護

可拆式上蓋,易保養
直角噴頭設計,不易阻塞

直角噴頭設計,不易阻塞

特殊的直角式設計,流量加大,內部無複雜流道結構,噴嘴阻塞可減到最小

關於公差

流量公差

流量公差

流量公差為標準流量正負10%

角度公差

角度公差

角度公差為標準角度的正負10度

我們對材質的三大保證

金屬
金屬

我們使用整塊鍛造棒材,以車削方式,製成剛硬耐用的金屬產品

塑料
塑料

我們保證絕不使用回收材料,以維持塑料產品的高品質與高表現

高品質保證
高品質保證

所有材料均向全球一級供應商採購,各材料均附上材證證明高品質

請依照一下資訊訂購您所需噴嘴產品

  • 請依照您的需求,根據下面的選型規則,挑選適合您的噴嘴,包括:
    • 適合您需求的噴嘴流量,即按照您需求所希望每只噴嘴的噴灑流量,請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴角度,即按照您需求所希望每只噴嘴的噴灑覆蓋面積,請參照以下「流量、角度對照表」。
    • 適合您需求的噴嘴材質,不同的應用環境有不同的材質要求,請按您的使用環境挑選適合的噴嘴材質。

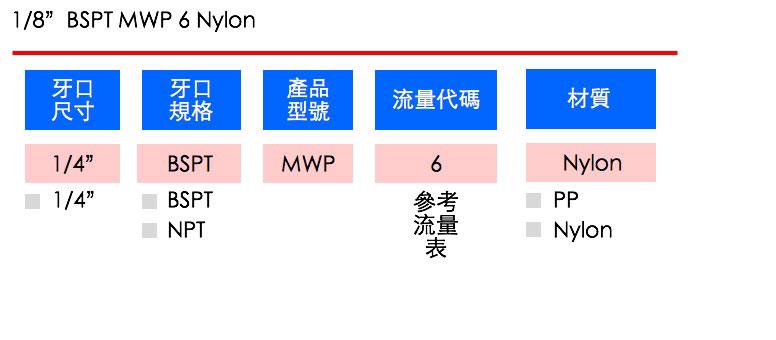

  • 規格範例:1/4”BSPT  MWP 6 NYLON,以下為各數字所對應的選項與意涵。


單位
選擇
  • *
  • *
  • *
  • *
噴角 流量代碼 壓力對應流量 壓力對應流量
0.5
kgf/cm²
0.7
kgf/cm²
1.0
kgf/cm²
1.5
kgf/cm²
2.0
kgf/cm²
2.5
kgf/cm²
3.0
kgf/cm²
4.0
kgf/cm²
6.0
kgf/cm²
60° 6 1.00 1.18 1.41 1.73 2.00 2.24 2.45 2.83 3.46
噴角 流量代碼 壓力對應流量 壓力對應流量
0.05
MPa
0.07
MPa
0.1
MPa
0.15
MPa
0.2
MPa
0.25
MPa
0.3
MPa
0.4
MPa
0.6
MPa
60° 6 1.01 1.19 1.43 1.75 2.02 2.26 2.47 2.86 3.50
噴角 流量代碼 壓力對應流量 壓力對應流量
0.5
bar
0.7
bar
1
 bar
1.5
 bar
2
 bar
2.5
 bar
3
 bar
4
 bar
6
 bar
60° 6 1.01 1.19 1.43 1.75 2.02 2.26 2.47 2.86 3.50
噴角 流量代碼 壓力對應流量 壓力對應流量
7
psi
10
psi
15
psi
20
psi
28
psi
40
psi
50
psi
70
psi
90
psi
60° 6 0.26 0.31 0.38 0.44 0.52 0.63 0.70 0.83 0.94
    • 標準壓力:紅字標明。
    • 若您是使用手持式裝置,為了方便使用,我們只會顯示3種壓力下的對應流量,如果需要更多不同壓力下的流量資料,請使用電腦瀏覽本網站。
    • 由於產品規格繁多,產品以工廠現有生產規格為主,如需確認某規格是否仍有生產,請與我們聯繫。
    • 為給予顧客品質保證,本公司產品出貨皆須經過 ISO 品管流程,無法隔日交貨,交期將另行通知。此外,亦不提供工廠現場取貨服務。如有任何疑問或需求,請聯繫我們的業務人員。感謝您的配合。

相關產業

PCB印刷電路板

PCB印刷電路板

流量計在電鍍、顯影、蝕刻等濕製程,用以測量化學藥劑用量;噴嘴在電鍍液塗布與水洗,濕製程顯影、蝕刻製程精確噴灑化學藥劑

尺寸

牙規(BSPT) 尺寸(mm)
A B C D
1/4"外牙 20.8 17.6 16 58.6

安裝

簡單兩步驟! 輕鬆搞定噴嘴安裝!

步驟一
步驟一

在管路上攻牙,攻牙尺寸需噴嘴螺紋規格相同

步驟二
步驟二

如有防漏需求,請在噴嘴螺紋纏上鐵氟龍止洩帶後,以順時針方向將噴嘴鎖附管上

步驟三
步驟三

完成安裝

找不到您需要的噴嘴嗎

找不到您需要的噴嘴嗎

LORRIC 超過30年的噴嘴開發製造經驗,與豐富的客戶現場經驗,讓我們來協助開發最適合您的產品!

按你的需求場景客製化噴嘴

LORRIC 按照您使用場景,可協助您客製化「流量」、「角度」、「流量分佈」、「衝擊力」、「極細噴霧顆粒」等需求,請來電與LORRIC業務聯繫以了解更多。

客製化「流量」
客製化「流量」

在固定壓力下,噴嘴在一定時間內所噴出的液體或氣體的體積

客製化「角度」
客製化「角度」

氣體或液體在離開噴嘴的噴口後, 在附近所呈現的角度。

客製化「流量分布」
客製化「流量分布」

指液體噴灑在表面上所形成噴霧顆粒的分佈狀態。

CFD流體模擬軟體

CFD流體模擬軟體

LORRIC備有Ansys Fluent的流體動力學模擬軟體(CFD),能協助模擬客製化產品的相關物理表現。



噴嘴客製流程

  • LORRIC將依照標準作業流程為您提供噴嘴客製服務。
  • 注意事項
    • 有最小量限制
    • 限定通路販售須雙方議定
LORRIC提供專業的噴嘴客製服務,其流程為:1.與業務討論個案執行細節2.簽約3.樣品測試4.驗收完成結案
找不到您需要的噴嘴嗎

找不到您需要的噴嘴嗎

LORRIC 超過30年的噴嘴開發製造經驗,與豐富的客戶現場經驗,讓我們來協助開發最適合您的產品!

按你的需求場景客製化噴嘴

LORRIC 按照您使用場景,可協助您客製化「流量」、「角度」、「流量分佈」、「衝擊力」、「極細噴霧顆粒」等需求,請來電與LORRIC業務聯繫以了解更多。

客製化「流量」
客製化「流量」

在固定壓力下,噴嘴在一定時間內所噴出的液體或氣體的體積

客製化「角度」
客製化「角度」

氣體或液體在離開噴嘴的噴口後, 在附近所呈現的角度。

客製化「流量分布」
客製化「流量分布」

指液體噴灑在表面上所形成噴霧顆粒的分佈狀態。

CFD流體模擬軟體

CFD流體模擬軟體

LORRIC備有Ansys Fluent的流體動力學模擬軟體(CFD),能協助模擬客製化產品的相關物理表現。



噴嘴客製流程

  • LORRIC將依照標準作業流程為您提供噴嘴客製服務。
  • 注意事項
    • 有最小量限制
    • 限定通路販售須雙方議定
LORRIC提供專業的噴嘴客製服務,其流程為:1.與業務討論個案執行細節2.簽約3.樣品測試4.驗收完成結案
