產品特色
● 清洗：氣體、廢氣、粉塵、洗淨裝置、桶槽清洗等。
● 冷卻：氣體、桶槽、機械裝置、金屬等。
● 散佈：潤濕、化學藥品、鎮塵。
規格
請根據以下資訊訂購您所需噴嘴產品

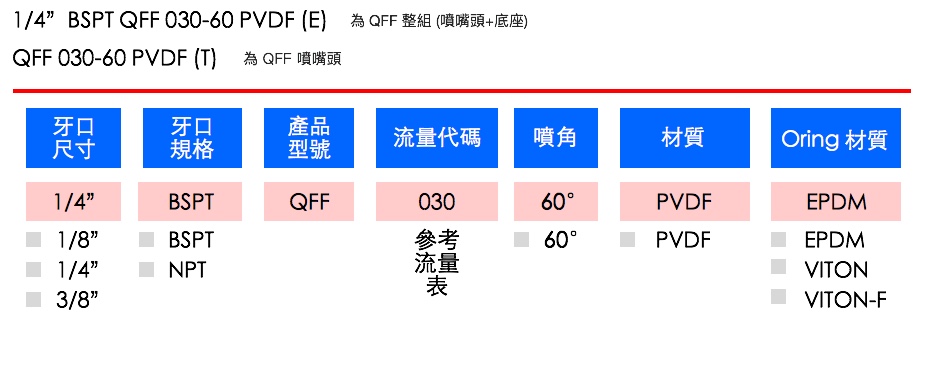

如何訂購LORRIC噴嘴
- • 依照您在壓力、流量、角度的需求，找到對應的流量代碼。點擊了解如何閱讀流量表。
- • 利用以下訂購範例的資訊提供方式與我們溝通與訂購您所需的噴嘴。
- 訂購範例：
-
-
| 噴角 |
流量代碼 |
壓力對應流量 |
壓力對應流量 |
0.7
kgf/cm² |
1.0
kgf/cm² |
1.5
kgf/cm² |
2.0
kgf/cm² |
4.0
kgf/cm² |
6.0
kgf/cm² |
8.0
kgf/cm² |
10.0
kgf/cm² |
15.0
kgf/cm² |
| 50° |
010 |
0.59 |
0.71 |
0.87 |
1.00 |
1.41 |
1.73 |
2.00 |
2.24 |
2.74 |
|
015 |
0.89 |
1.06 |
1.30 |
1.50 |
2.12 |
2.60 |
3.00 |
3.35 |
4.11 |
|
020 |
1.18 |
1.41 |
1.73 |
2.00 |
2.83 |
3.46 |
4.00 |
4.47 |
5.48 |
|
025 |
1.48 |
1.77 |
2.17 |
2.50 |
3.54 |
4.33 |
5.00 |
5.59 |
6.85 |
≀
|
030 |
1.77 |
2.12 |
2.60 |
3.00 |
4.24 |
5.20 |
6.00 |
6.71 |
8.22 |
|
035 |
2.07 |
2.47 |
3.03 |
3.50 |
4.95 |
6.06 |
7.00 |
7.83 |
9.59 |
|
040 |
2.37 |
2.83 |
3.46 |
4.00 |
5.66 |
6.93 |
8.00 |
8.94 |
10.95 |
|
045 |
2.66 |
3.18 |
3.90 |
4.50 |
6.36 |
7.79 |
9.00 |
10.06 |
12.32 |
|
050 |
2.96 |
3.54 |
4.33 |
5.00 |
7.07 |
8.66 |
10.00 |
11.18 |
13.69 |
| 90° |
055 |
3.25 |
3.89 |
4.76 |
5.50 |
7.78 |
9.53 |
11.00 |
12.30 |
15.06 |
| 噴角 |
流量代碼 |
壓力對應流量 |
壓力對應流量 |
0.07
MPa |
0.1
MPa |
0.15
MPa
|
0.2
MPa |
0.4
MPa
|
0.6
MPa |
0.8
MPa |
1.0
MPa |
1.5
MPa |
| 50° |
010 |
0.60 |
0.71 |
0.87 |
1.01 |
1.43 |
1.75 |
2.02 |
2.26 |
2.77 |
|
015 |
0.90 |
1.07 |
1.31 |
1.51 |
2.14 |
2.62 |
3.03 |
3.39 |
4.15 |
|
020 |
1.19 |
1.43 |
1.75 |
2.02 |
2.86 |
3.50 |
4.04 |
4.52 |
5.53 |
|
025 |
1.49 |
1.79 |
2.19 |
2.52 |
3.57 |
4.37 |
5.05 |
5.65 |
6.91 |
≀
|
030 |
1.79 |
2.14 |
2.62 |
3.03 |
4.28 |
5.25 |
6.06 |
6.77 |
8.30 |
|
035 |
2.09 |
2.50 |
3.06 |
3.53 |
5.00 |
6.12 |
7.07 |
7.90 |
9.68 |
|
040 |
2.39 |
2.86 |
3.50 |
4.04 |
5.71 |
7.00 |
8.08 |
9.03 |
11.06 |
|
045 |
2.69 |
3.21 |
3.94 |
4.54 |
6.43 |
7.87 |
9.09 |
10.16 |
12.44 |
|
050 |
2.99 |
3.57 |
4.37 |
5.05 |
7.14 |
8.75 |
10.10 |
11.29 |
13.83 |
| 90° |
055 |
3.29 |
3.93 |
4.81 |
5.55 |
7.85 |
9.62 |
11.11 |
12.42 |
15.21 |
| 噴角 |
流量代碼 |
壓力對應流量 |
壓力對應流量 |
0.7
bar
|
1.0
bar |
1.5
bar
|
2.0
bar |
4.0
bar
|
6.0
bar |
8.0
bar |
10.0
bar |
15.0
bar |
| 50° |
010 |
0.60 |
0.71 |
0.87 |
1.01 |
1.43 |
1.75 |
2.02 |
2.26 |
2.77 |
|
015 |
0.90 |
1.07 |
1.31 |
1.51 |
2.14 |
2.62 |
3.03 |
3.39 |
4.15 |
|
020 |
1.19 |
1.43 |
1.75 |
2.02 |
2.86 |
3.50 |
4.04 |
4.52 |
5.53 |
|
025 |
1.49 |
1.79 |
2.19 |
2.52 |
3.57 |
4.37 |
5.05 |
5.65 |
6.91 |
≀
|
030 |
1.79 |
2.14 |
2.62 |
3.03 |
4.28 |
5.25 |
6.06 |
6.77 |
8.30 |
|
035 |
2.09 |
2.50 |
3.06 |
3.53 |
5.00 |
6.12 |
7.07 |
7.90 |
9.68 |
|
040 |
2.39 |
2.86 |
3.50 |
4.04 |
5.71 |
7.00 |
8.08 |
9.03 |
11.06 |
|
045 |
2.69 |
3.21 |
3.94 |
4.54 |
6.43 |
7.87 |
9.09 |
10.16 |
12.44 |
|
050 |
2.99 |
3.57 |
4.37 |
5.05 |
7.14 |
8.75 |
10.10 |
11.29 |
13.83 |
| 90° |
055 |
3.29 |
3.93 |
4.81 |
5.55 |
7.85 |
9.62 |
11.11 |
12.42 |
15.21 |
| 噴角 |
流量代碼 |
壓力對應流量 |
壓力對應流量 |
10
psi |
15
psi |
20
psi
|
28
psi |
60
psi
|
90
psi |
120
psi |
140
psi |
200
psi |
| 50° |
010 |
0.16 |
0.19 |
0.22 |
0.26 |
0.38 |
0.47 |
0.54 |
0.59 |
0.70 |
|
015 |
0.23 |
0.29 |
0.33 |
0.39 |
0.58 |
0.70 |
0.81 |
0.88 |
1.05 |
|
020 |
0.31 |
0.38 |
0.44 |
0.52 |
0.77 |
0.94 |
1.09 |
1.17 |
1.40 |
|
025 |
0.39 |
0.48 |
0.55 |
0.66 |
0.96 |
1.17 |
1.36 |
1.47 |
1.75 |
≀
|
030 |
0.47 |
0.58 |
0.66 |
0.79 |
1.15 |
1.41 |
1.63 |
1.76 |
2.10 |
|
035 |
0.55 |
0.67 |
0.78 |
0.92 |
1.34 |
1.64 |
1.90 |
2.05 |
2.45 |
|
040 |
0.63 |
0.77 |
0.89 |
1.05 |
1.53 |
1.88 |
2.17 |
2.34 |
2.80 |
|
045 |
0.70 |
0.86 |
1.00 |
1.18 |
1.73 |
2.11 |
2.44 |
2.64 |
3.15 |
|
050 |
0.78 |
0.96 |
1.11 |
1.31 |
1.92 |
2.35 |
2.71 |
2.93 |
3.50 |
| 90° |
055 |
0.86 |
1.06 |
1.22 |
1.44 |
2.11 |
2.58 |
2.98 |
3.22 |
3.85 |
- * 標準壓力：紅字標明。
- * 90° 及 120° 噴角可提供訂製服務。
- * 若您是使用手持式裝置，為了方便使用，我們只會顯示3種壓力下的對應流量，如果需要更多不同壓力下的流量資料，請使用電腦瀏覽本網站。
-
材質
材質選擇
* 對快拆底座有興趣或相關疑問，請詢價時一併留言予LORRIC。
我們對材質的三大保證
金屬
我們使用整塊鍛造棒材，以車削方式，製成剛硬耐用的金屬產品
塑料
我們保證絕不使用回收材料，以維持塑料產品的高品質與高表現
高品質保證
所有材料均向全球一級供應商採購，各材料均附上材證證明高品質
尺寸
牙規
(BSPT)
|
尺寸(mm)
|
重量(g)
|
| A
|
B
|
C
|
1/8"外牙
|
31.6 |
27.5 |
39 |
17.5 |
1/4"外牙
|
31.6 |
27.5 |
42.6 |
17.9 |
3/8"外牙
|
31.6 |
27.5 |
42.6 |
19.6 |
QFSA快拆底座尺寸
| 尺寸(mm)
|
重量(g)
|
| A
|
B
|
C
|
D
|
| 26.5 |
10.1 |
12.0 |
31.4 |
8.6 |
QFWG快拆底座尺寸
| 尺寸(mm)
|
重量(g)
|
| A
|
B
|
C
|
D
|
25.6
|
16.5 |
20.4 |
38.3 |
12.0 |
* 對快拆底座有興趣或相關疑問，請詢價時一併留言予LORRIC。
安裝
底座為QF BODY (牙口) 之安裝方式
步驟一
噴管鑽上與噴嘴同尺寸之母牙開口
將快拆底座牙口對準噴管之母牙開口
步驟二
將快拆底座以順時針方向旋入旋緊
於母牙開口，底座安裝完成
步驟五
將噴嘴與快拆底座卡榫順時針接合
完成快拆噴嘴安裝
若相臨的噴嘴會交錯，應該讓噴嘴有最少5度以上的偏角
以免扇形噴霧相撞，影響結果
步驟一
噴管鑽上與QFSA底座插口外徑尺寸
一致之圓孔，將快拆底座牙口對準噴管之母牙開口
步驟二
利用焊槍將快拆底座固定於噴管
底座安裝完成
步驟五
將噴嘴與快拆底座卡榫順時針接合
完成快拆噴嘴安裝
若相臨的噴嘴會交錯，應該讓噴嘴有最少5度以上的偏角
以免扇形噴霧相撞，影響結果
* 對快拆底座有興趣或相關疑問，請詢價時一併留言予LORRIC。
