KOSCN科訊 PV711 閥後減壓閥

KOSCN PV711 減壓閥可穩定閥後壓力，降低系統工作壓力，並有效抑制壓力脈動。具備低震動、控制穩定的特性，且在壓力調節上擁有良好的重現性與穩定性。

應用
水處理｜太陽能｜半導體｜化工｜生物制藥｜醫療｜新能源｜新材料
注意：本產品請勿作為安全閥用途。

檔案下載

型錄

立即詢價

方便和安裝維護

全塑的外觀結構，美觀且耐腐蝕
安裝方便、無需保養
接頭執行國際DIN 8063標準
任何時間均可調壓，包括工作期間

高安全性能

工作壓力可達10 bar
可有效平衡出壓力脈動，降低壓力峰值
儀表接口螺紋采用不銹鋼預埋，適應各種安裝強度
加強的PTFE橡膠覆合膜片，有更高的承壓保證

高靈活性

接液材質 PVC-U、PPH、PP-Natural、PVDF、SUS
密封材質 EPDM、FPM
連接形式雙由令、法蘭、內螺紋（僅限不銹鋼閥體）
接口標準 DIN、JIS、ANSI
閥端儀表接口可選裝壓力表壓力傳感器
出廠前可按照要求預設所需的工作壓力

分解部件介紹

標號	零件名稱
1	調節螺杆防護帽
2	調節機構殼體
3	調節螺杆，外六角
4	調節螺杆限位螺母
5	絲杠螺母
6	彈簧上基座
7	上基座平衡球
8	調節彈簧
9	彈簧下基座
10	活塞連接杆
11	隔膜壓塊
12	覆合型隔膜
13	活塞
14	活塞端筒
15	閥體
16	閥體底蓋

尺寸

d	DN	N	H	h	L	L1	L2	L3	L4	t	V	M
16	10	80	158	33	120	-	126	-	144	14	61	5
20	15	80	158	33	120	228	126	150	144	16	61	5
25	20	107	183	43	150	264	156	180	174	19	79	6
32	25	107	183	43	150	270	156	180	174	22	79	6
40	32	146			204	331	211	230	224	26
50	40	146			204	338	211	230	224	31
63	50	146			204	343	211	230	224	38

Inch	D	d	N	H	h	L	Z	Z1	t	V	M
1/2	13.9	9.5	80	158	33	98.5	92.5	15	14	61	5
3/4	20.5	15.8	80	158	33	121	114.2	15	16	61	5

PVC-U / PVC-C 材質的壓力-溫度降額曲線圖

在0 °C 以下，最大壓力維持在約 10 bar，隨著溫度升高，閥門的最大承壓能力開始下降，在 60 °C 時，最大承壓約降至 3 bar左右，在約 90 °C 時，最大承壓降至 0 bar 附近，超過此溫度材料將不適用

PVDF 與 PP-H 材質的壓力-溫度降額曲線圖

在低溫約 0 °C時，兩種材料的最大承壓能力均為 10 bar，PVDF 材質（黃色曲線），在高溫時承壓表現較PP-H （紫色曲線）材質好，PVDF在80°C 時仍有約 4 bar 的承壓能力，並可延伸使用至約 100 °C 左右；PP-H在約 80°C 時，其最大承壓能力已趨近 0 bar，PP-H 較適用中低溫場合。

工作壓力與對應流量

曲線表示壓力隨流量變化的數據，曲線起點是在流量Q = 0 l/h 時設定壓力，壓力損失Δp

DN15

DN20

DN25

DN32

DN40

DN50

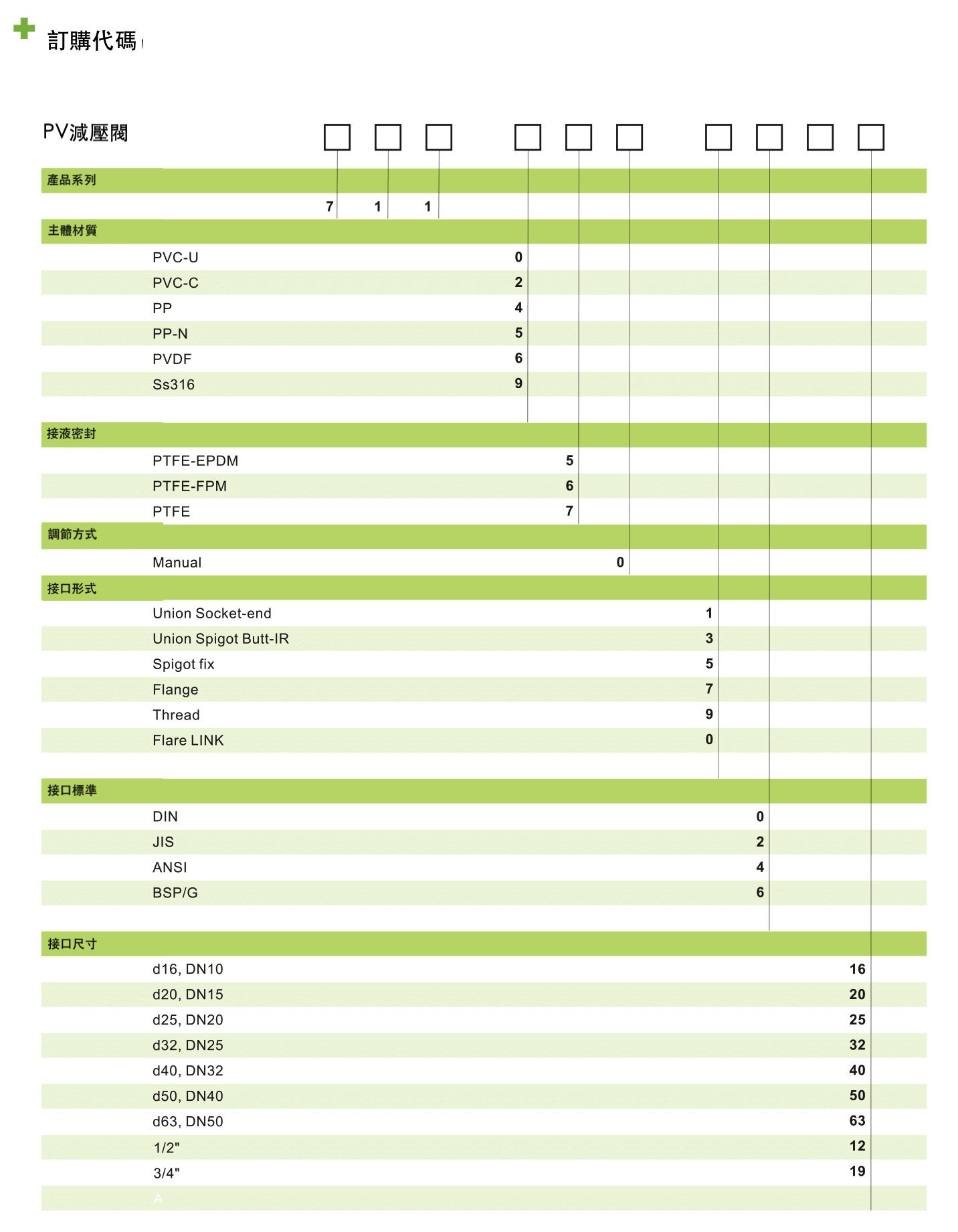

根據需求選擇代碼
