KOSCN科訊 PFA 管路系統

PFA 全氟烷氧基樹脂，是一種具備卓越化學惰性的高性能氟聚合物，幾乎不與任何酸鹼、強氧化劑或溶劑發生反應。KOSCN的PFA 軟管和接頭採用國外知名廠家的電子級 PFA 原料生產，並在嚴格的無塵室環境下進行生產和封裝。此產品符合 SEMI F057 標準以及 FDA 177-1520/177-1550 溶出試驗要求。多種接頭形式與規格可選，滿足您多樣化的系統需求。

應用

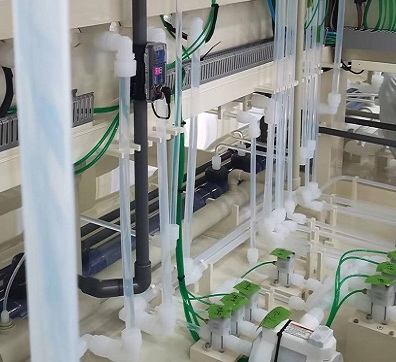

半導體｜光伏｜顯示面板｜集成電路｜生物製藥｜醫療

檔案下載

型錄

立即詢價

高潔淨度與可靠性

KOSCN的 PFA 產品堅持採用電子級原料，並在嚴格的無塵室環境下生產與封裝。擠出管道在千級無塵室生產和包裝，注塑接頭在萬級無塵室生產，最終在百級無塵室封裝。每一批產品都經過自家實驗室自主實驗室的嚴格把關，使用美國 Agilent ICP-MS 和日本 RION Particle 測試儀器，進行金屬離子與顆粒物析出檢測，其結果完全符合 SEMI F57 等國際標準。

兼顧便利與安全的設計

專為提升現場作業效率與確保系統安全而生的設計，Spigot Butt+IR 對焊型採用加長口設計，方便對焊機夾持與修口，大幅簡化安裝流程。Insert Bushing 入珠型則隨附專用工具，協助快速完成安裝。
此外，入珠接頭具備獨特的三道預壓密封，搭配高精密鎖緊提示，確保每一次安裝皆精準到位，有效防止洩漏。透過電子顯微鏡對冷擴後成型品進行分子結構分析，證實產品在高溫與極限環境下，仍能保持物理完整性與高可靠度，為管路系統提供長期穩定的保障。

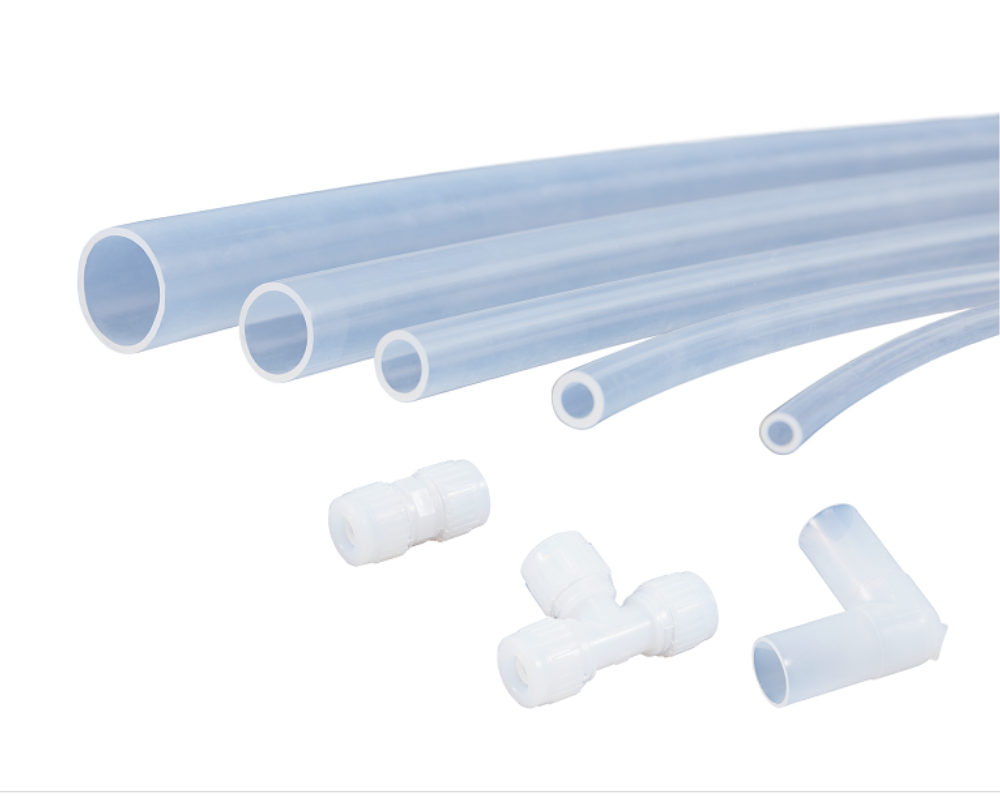

不同管徑與長度供選擇

PFA 軟管提供多種尺寸與長度選擇，標準管徑範圍自 1/4" 至 1-1/2"。管材長度則有 50M/捲、100M/捲、200M/捲，以及 3M/根等多種選項，以滿足不同應用需求。

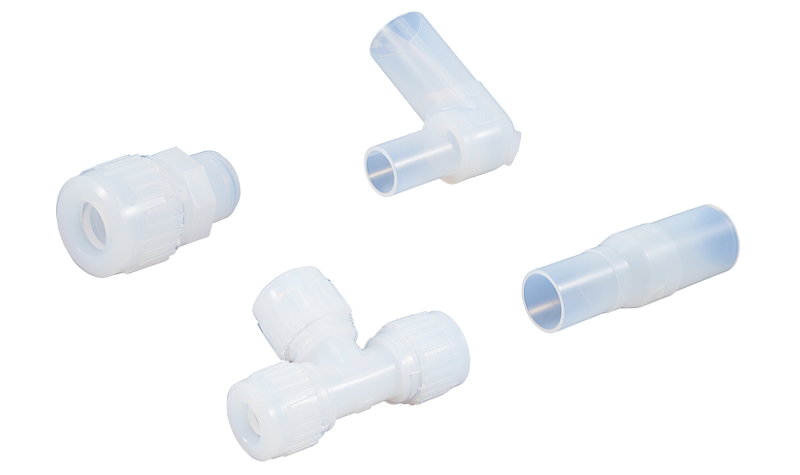

多樣化功能軟管接頭、接口可選

提供多種性能組合選項，便於挑選最適合的產品：
▪️多種接頭類型：包括彎頭、三通、直通、同心變徑等
▪️兩種接口形式：對焊型、入珠型
▪️不同功能設計：例如等徑與異徑、省空間、外牙、直管等
▪️配件：如擴口螺母、入珠螺母和內珠。
了解更多：請參照本產品規格頁籤或是型錄

嚴格驗證，堅守品質承諾

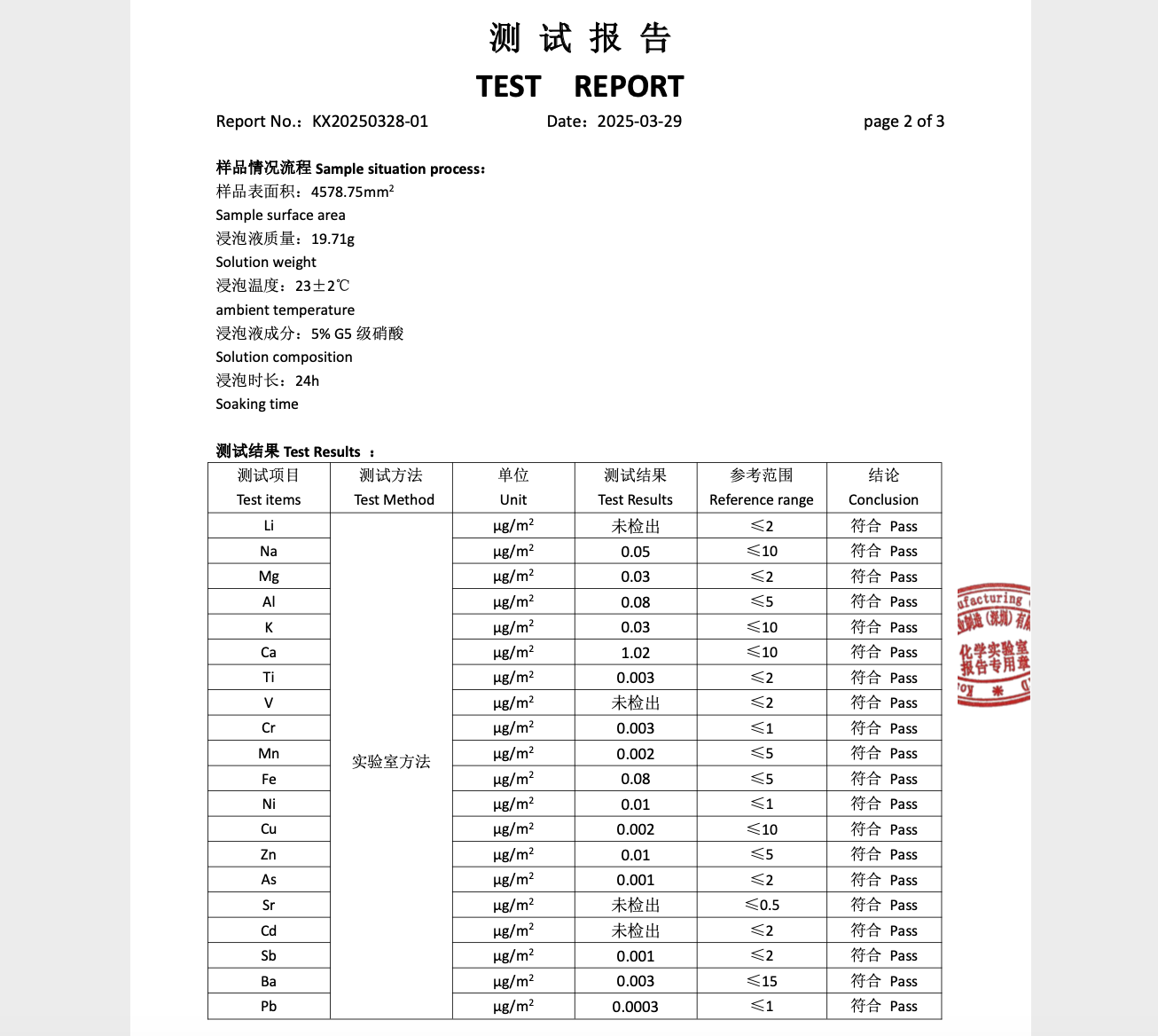

KOSCN PFA管路產品經過 SEMI F57 嚴格標準下的金屬離子析出測試，以及 UPW 顆粒物釋出檢測，確保在高潔淨度環境下運行的穩定性。每一項產品都通過FDA 177-1520/177-1550 溶出試驗，並經過高溫與極限爆破型式檢驗，證明其卓越的安全性能。
了解更多測試報告，請點此連結

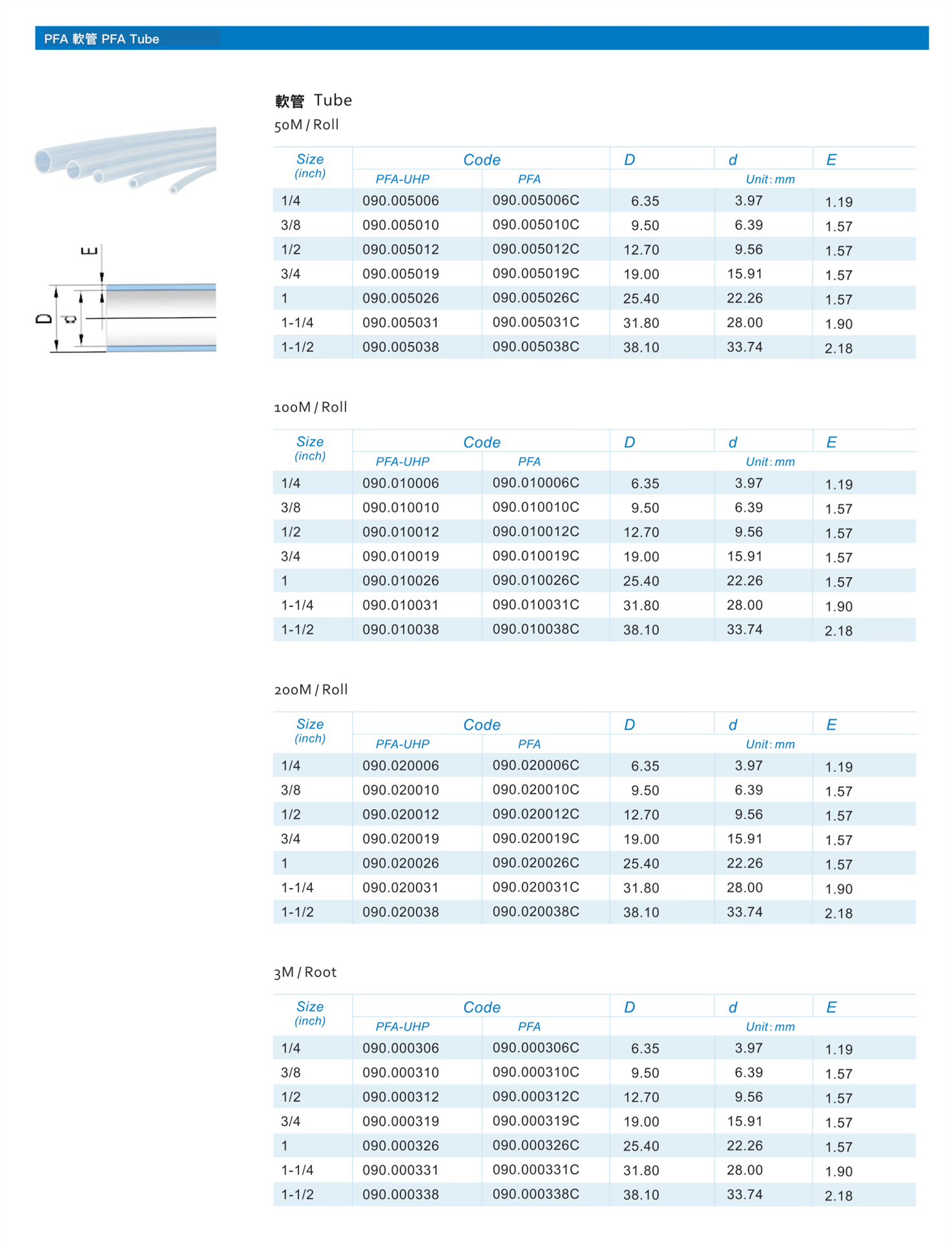

PFA軟管規格

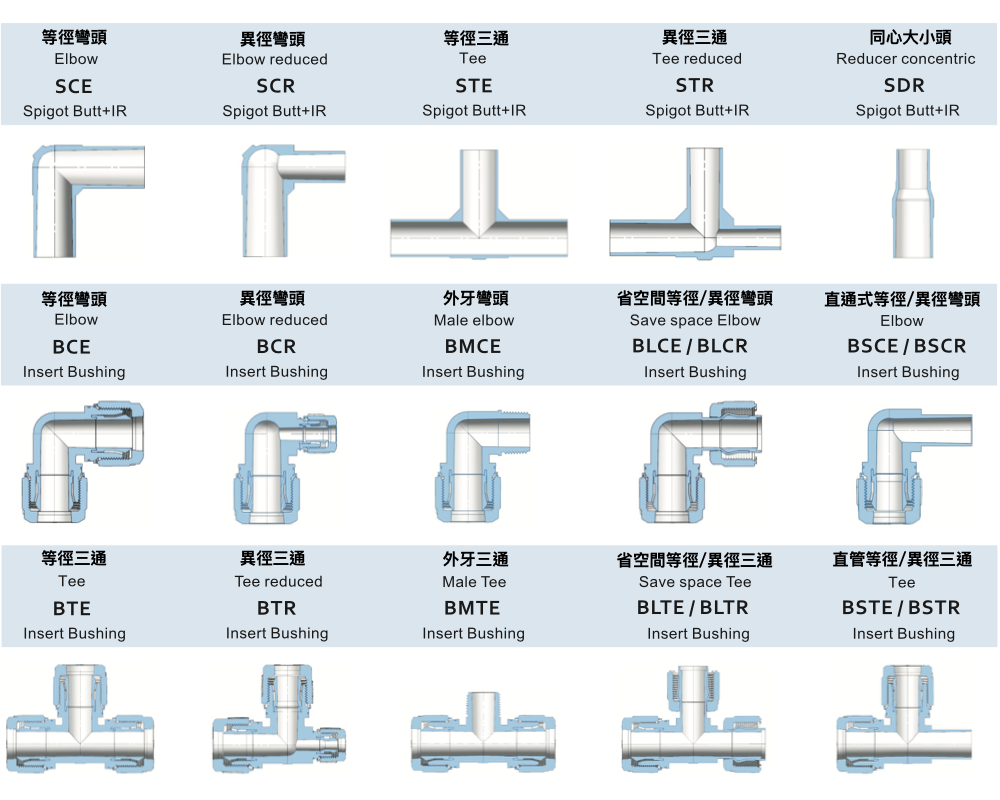

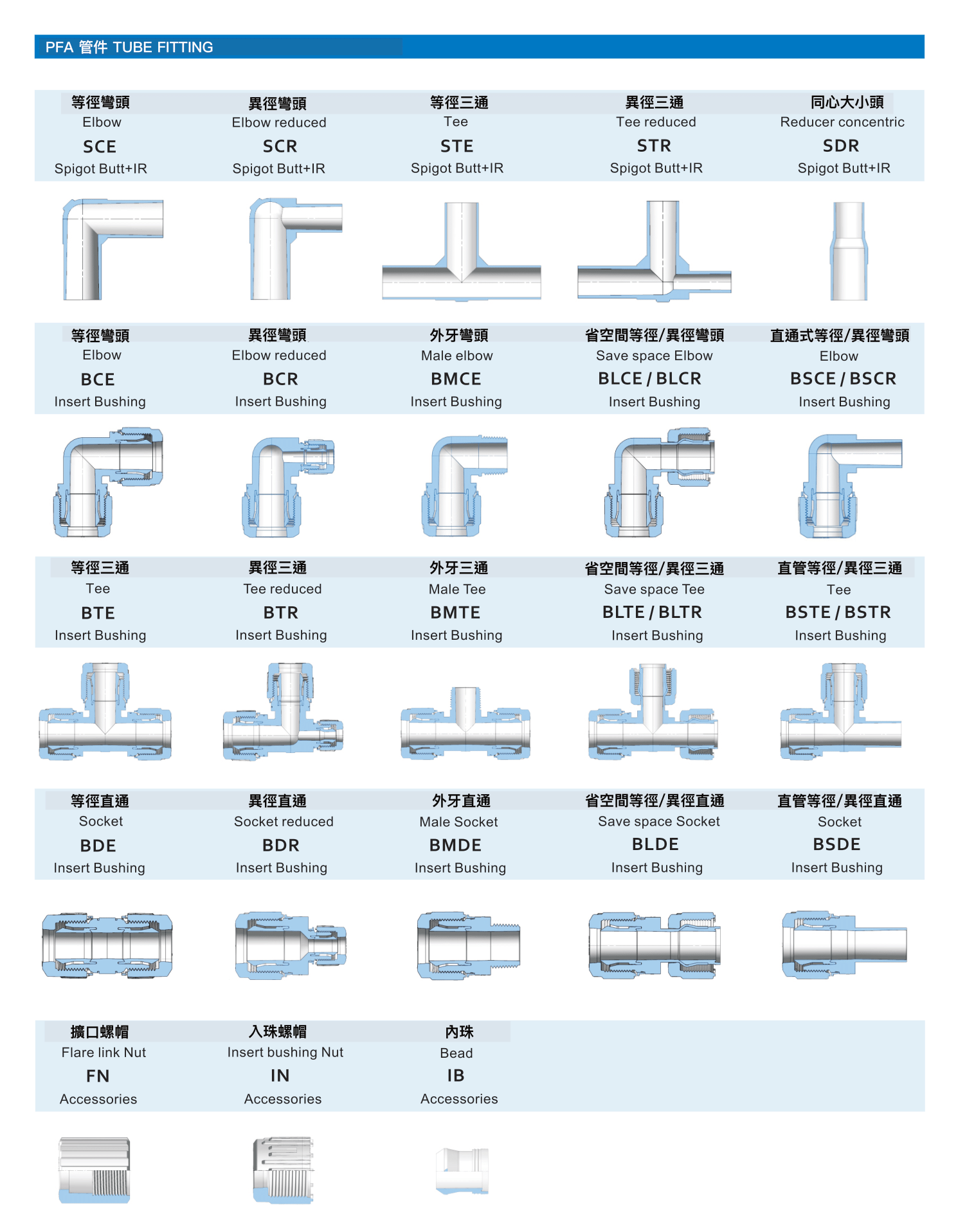

PFA接頭

由於接頭規格眾多，詳細尺寸請參照：產品手冊

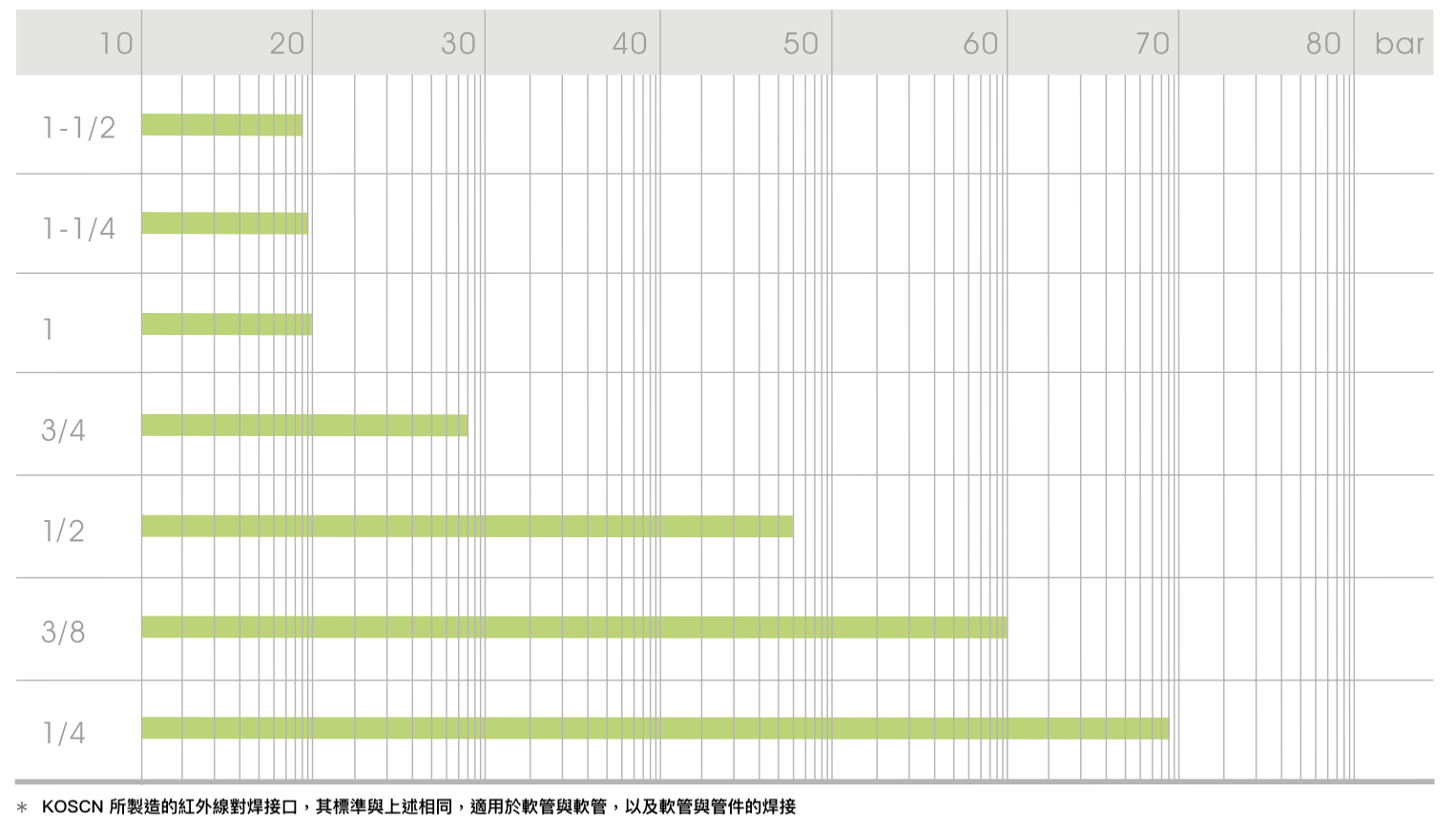

耐壓破壞標準

測試說明：產品擠出後放置超過 24 小時，實驗環境溫度為22∘C ，使用22∘C 的清水對 150 mm 長度的產品加壓，產品在承受額定壓力 1 小時後，以每 5 秒 2 bar 的速度增壓，直到 PFA 軟管破裂，破裂的壓力值需大於以下標準。

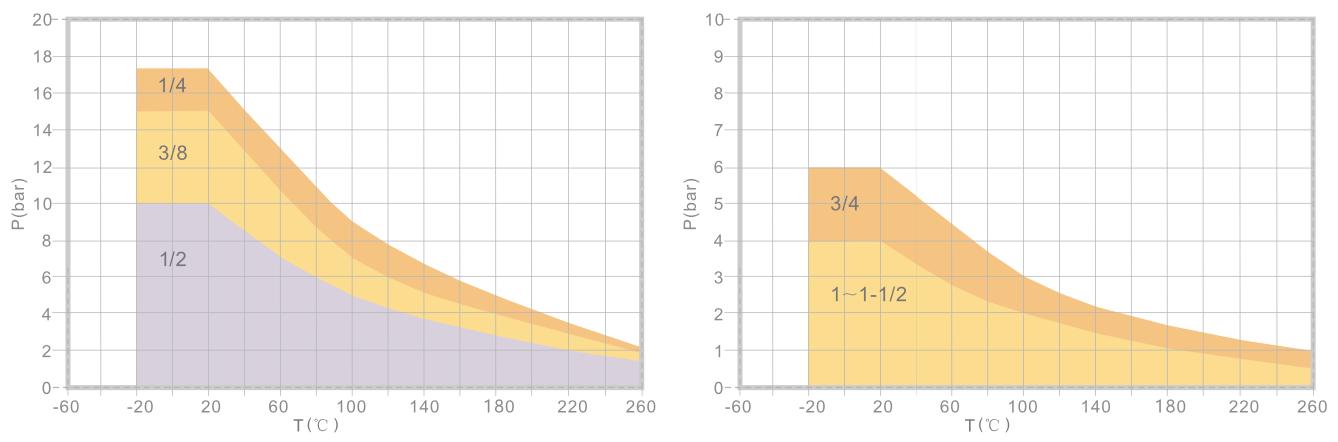

最高使用壓力與溫度

請根據管徑對照數據圖，實際應用的壓力與溫度，應低於管子與接頭規格所允許的額定數值。
使用建議：
管路系統需要確實固定，避免在晃動與鬆動情況下使用。
若長期在高溫或冷熱交替環境下使用，應定期檢查與維護，以防止因材料變化與壽命所導致的洩漏。

最小彎曲半徑與屈服值

產品擠出後放置超過 24 小時，實驗環境溫度為 22 ∘C 。測試時，一端固定，另一端以每分鐘 10 公分的速率壓縮。當管子外徑的彎曲變化率達到 5% 時的測得值。

	1/4	3/8	1/2	3/4	1	1-1/4
最小彎曲半徑	35	60	95	220	400	500
屈服值	20	34	60	160	290	360

內表面粗糙度標準

Ra：取樣長度內，微觀不平度的平均高度數值。
Rt：由 5 個取樣長度決定的評估長度，為最大輪廓峰高（Zp）與最大輪廓谷深（Zv）的總和。

	軟管(擠出型)	管件(射出型)
Ra (µm)	0.15	0.15
Rt (µm)	0.60	0.60

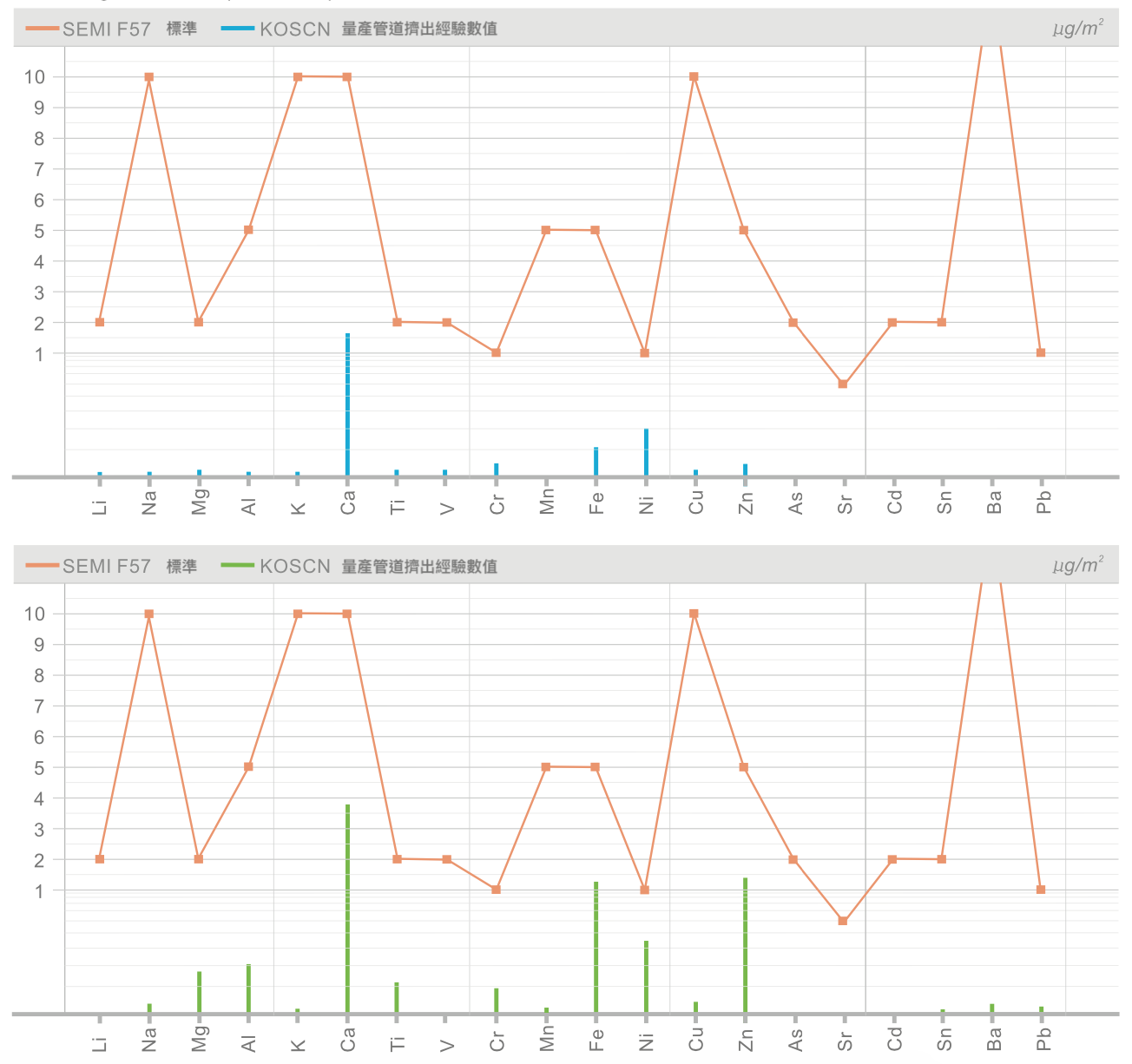

金屬離子析出限值標準

管道採用內表面浸泡法，管件則採用完全浸泡法。在 22°C 環境溫度的百級無塵化學實驗室內，進行前處理、浸泡並完成實驗。
使用符合 ASTM D5127-2013 標準、金屬離子和陰離子含量 ≤ 1 ppt、TOC (總有機碳) < 5 ppb 的電子超純水，在浸泡前進行 15 分鐘的前處理沖洗。
浸泡析出分析的藥液預設採用 G5 級 5% 電子級硝酸，分別浸泡 24 小時和 7 天後取樣測試。
檢測設備：使用自主擁有的 Agilent 8900 Triple Quadrupole ICP-MS 。

藥液滲透性

管道採用內表面浸泡法。在百級無塵化學實驗室內，進行前處理、內部浸泡並完成稱重實驗。使用符合 ASTM D5127-2013 標準的電子超純水，進行藥液浸泡前的 15 分鐘前處理沖洗。使用 CDA 吹掃，以確保產品絕對乾燥。
檢測藥液採用 G5 電子級，檢測設備為 METTLER TOLEDO。

化學液體	環境溫度	時長	超純級（UHP）	普通級（C）
60% HNO₃	22℃	30 天	5.98 E-5 g/cm²	3.44 E-5 g/cm²
37% HCL	22℃	30 天	-	-

（備註：抽取 5 組測試數據，取最大增重量作為表格數值。）
