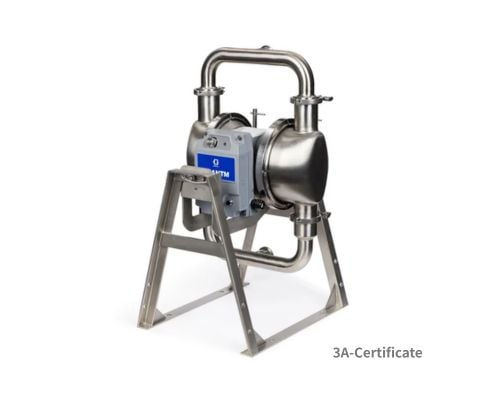

  • hygienic-eodd-cover
  • hygienic-eodd-food-crade
  • hygienic-eodd-HS

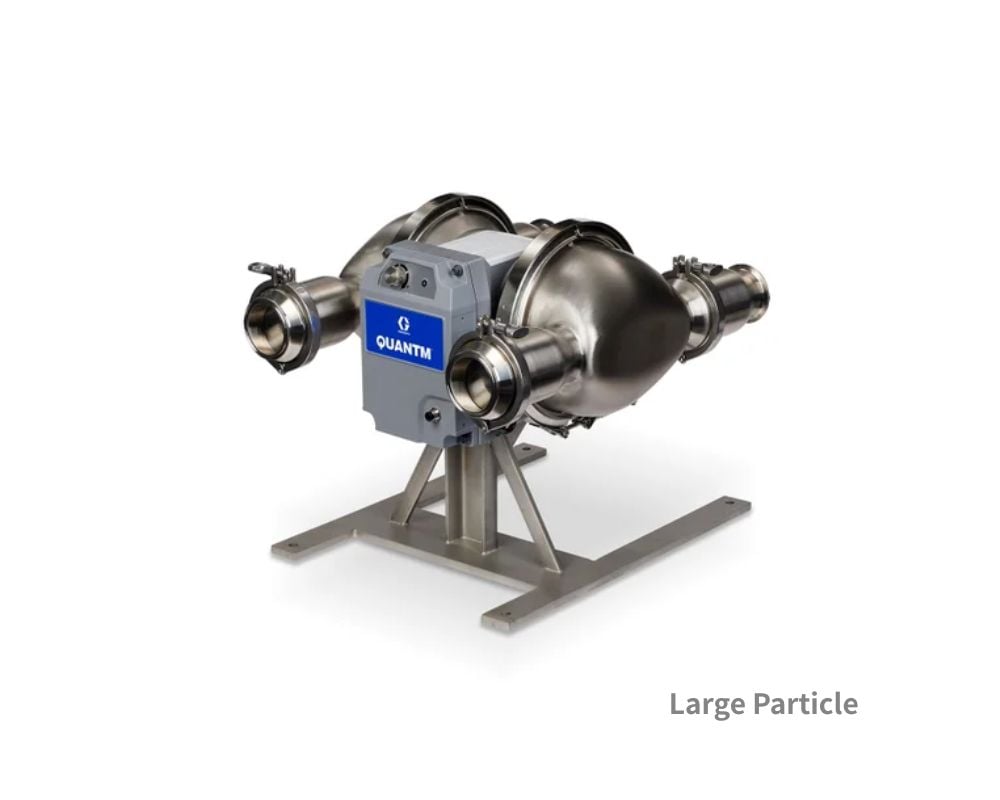

  • hygienic-eodd-large-particle

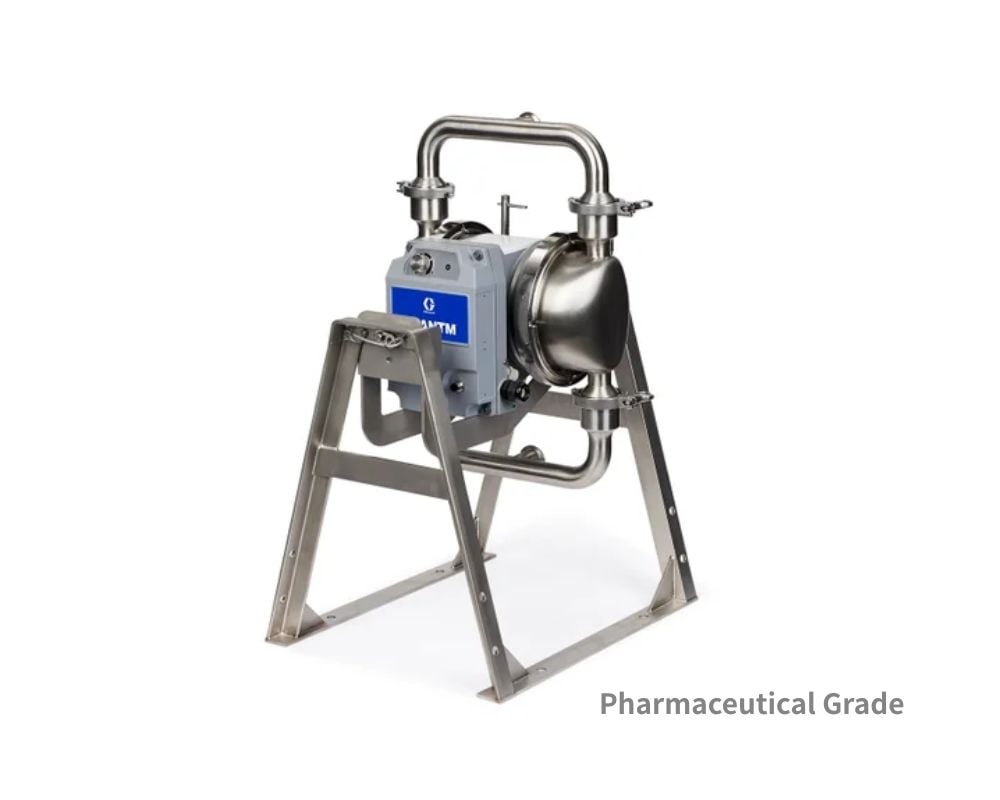

  • hygienic-eodd-pharmaceutical

GRACO 衛生級電動隔膜泵 EODD

GRACO 衛生級電動隔膜泵浦（QUANTM Hygienic EODD Pump）為滿足從食品到製藥的嚴格衛生標準而設計，所有浸液部件材料皆符合 FDA 標準， 根據不同用途分為五種類別：食品級（FG）、高衛生級（HS）、製藥級（PH）、3A 認證（3A）以及大顆粒型號（LP）。
品牌： GRACO 固瑞克
泵浦類型： 衛生級 電動隔膜泵 (Hygienic EODD)
類別： 食品級
（FG）		 高衛生級
（HS）		 製藥級
（PH）		 3A 認證
（3A）		 大顆粒型號
（LP）
適用物料： 一般食品和飲料、醬料傳輸 高規格衛生應用 製藥應用，如醫療乳膏、溶劑傳輸 3A 認證需求物料，如乳製品、優格 大顆粒物料，如熟雞蛋、肉類和家禽應用
表面粗糙度： 125 Ra 32 Ra 20 Ra 32 Ra 可處理3.8英吋固體顆粒
衛生認證： FDA 標準 FDA 標準 FDA 標準、
USP Class VI 分類		 FDA 標準、
3A 衛生標準		 FDA 標準

衛生級隔膜泵產品型錄 產品說明書 其他技術資料

立即詢價

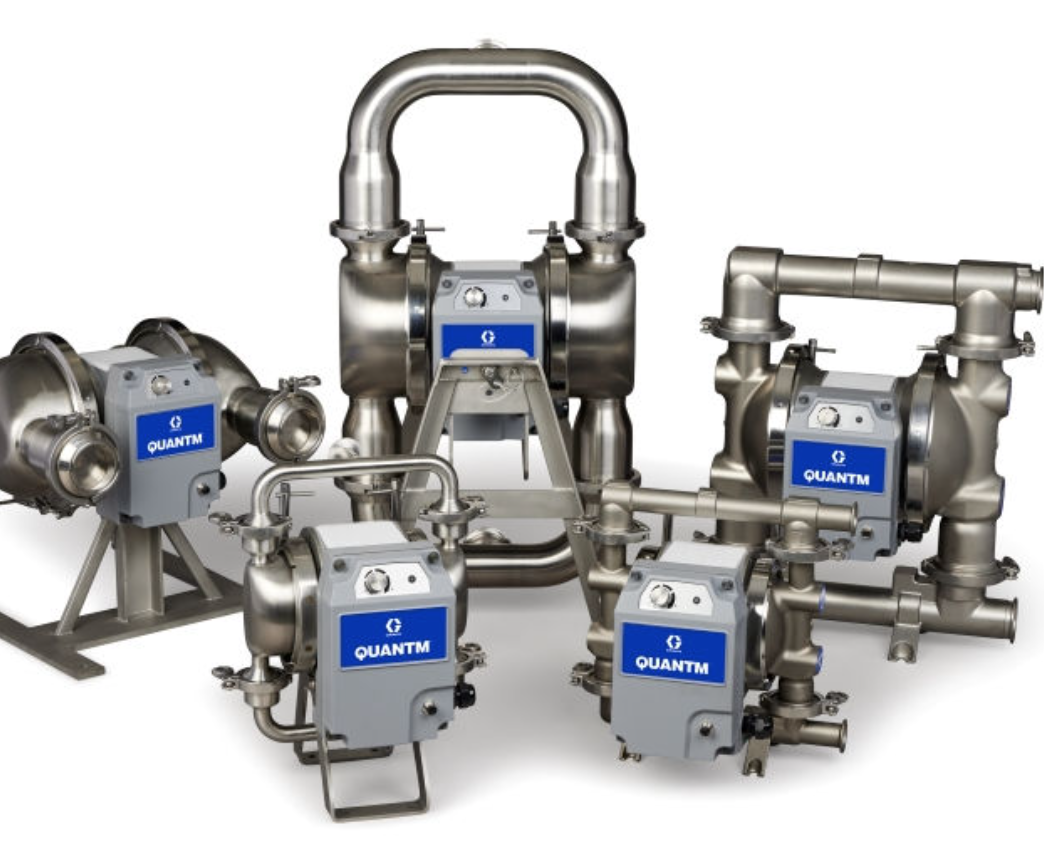

QUANTM EODD 衛生級隔膜泵

QUANTM EODD 衛生型隔膜泵，專為食品與飲料、製藥、個人護理等對衛生潔淨有嚴格要求的行業所設計 。浸液部件符合 FDA 標準，使用可追溯、食品級或醫藥級材料、表面經過精細拋光，泵浦驅動器外殼均符合 IP66 沖洗等級 。依據不同應用再細分成五種類別：食品級（FG）、高衛生級（HS）、製藥級（PH）、3A 認證（3A）以及大顆粒型（LP）。

QUANTM EODD 衛生級隔膜泵
獨家FluxCore馬達設計-輕量化、低維護

獨家FluxCore馬達設計-輕量化、低維護

GRACO FluxCore Motor 技術，整合磁通集中的定子和直接驅動的偏心軸，取代傳統的齒輪箱、皮帶和鏈條，使機械損耗更低、外觀更輕巧。能在低速運行時提供高達傳統馬達 8 倍的持續扭矩，即使在處理高黏度流體或面對管道背壓時，泵浦也能保持穩定運行。具備高能源效率、輕量化和低維護的特性。

堅固穩定的運作性能-背壓停機、可自吸、可空轉

QUANTM 電動隔膜泵具備自吸能力，啟動時會自行將吸入管線或軟管中的空氣排出，不需手動注水，同時可以安全空轉，處理固體和磨蝕性物料。在運行過程中，泵浦能在出口管線達到最大輸出壓力時自動停止，保持穩定運作，避免損壞，無需額外購置壓力感測器或外部控制系統來預防故障。

堅固穩定的運作性能-背壓停機、可自吸、可空轉
高效又安靜運行

高效又安靜運行

根據GRACO進行的產品比較，相較於傳統氣動泵浦，QUANTM 大幅降低能源消耗高達 80%。由於泵浦不需要壓縮空氣驅動，能徹底消除結冰或排氣問題，運行極為安靜，減少 23 dBA 的噪音壓力。這種高效、低噪聲的特性，能為工廠節省能源成本，改善員工工作環境，提升操作的永續性與安全性。

  FG

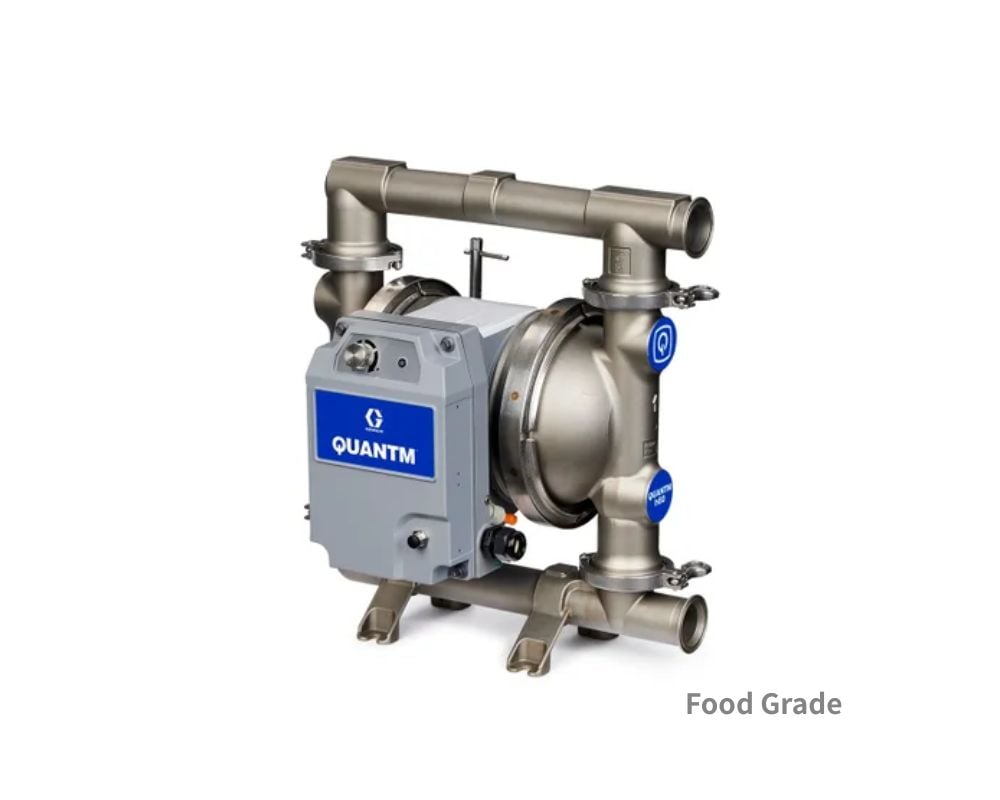

類別 食品級 FG（Food Grade）
 型號 QUANTM h30 FG QUANTM h80 FG   QUANTM h120 FG
最大流量範圍 114 lpm (30 gpm) 300 lpm (80 gpm)  454 lpm (120 gpm)
最大耐壓 0.7 MPa (100psi, 7 bar) 0.8 MPa (120psi, 8 bar)  0.4 MPa (60psi, 4 bar)
流體通道尺寸
 1 in. (25.4 mm) 1.5 in. (38 mm)  2 in. (51 mm)
最大異物通過徑 1/8 in. (3.2 mm) 3/16 in. (4.8 mm)  1/4 in. (6.3 mm)
表面粗糙度  125 Ra finish
 泵浦材質 Cast 316 SST
 應用 一般食品、飲料、果汁、醬料傳輸
認證標準 FDA 標準
  FG

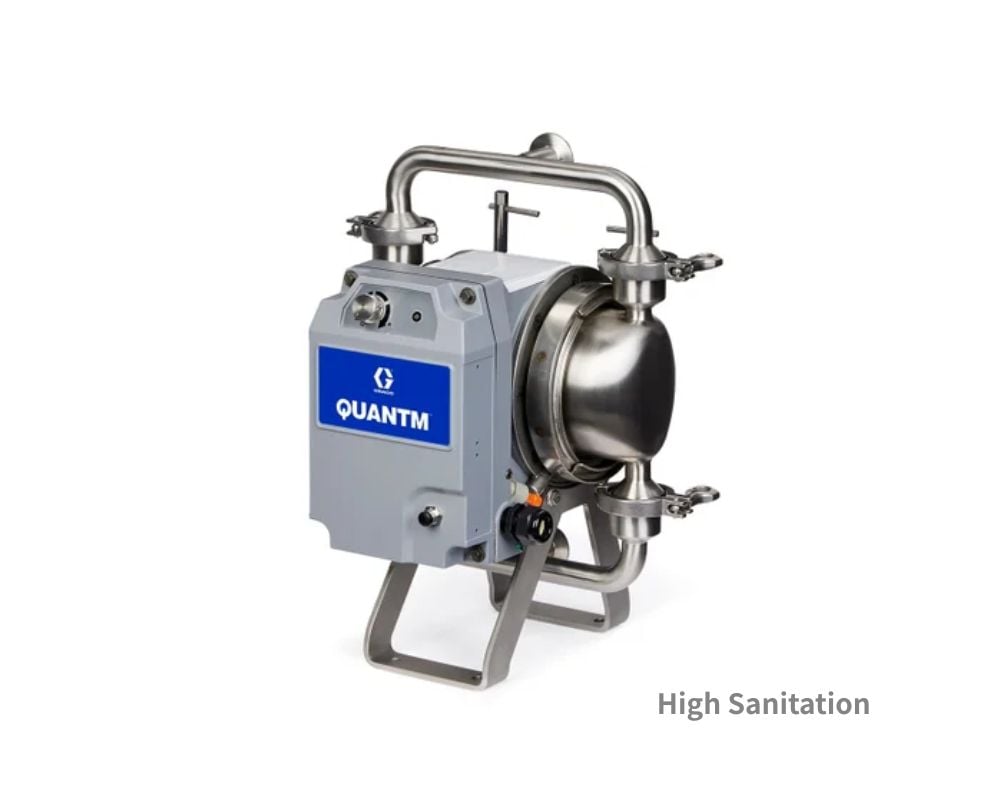

類別 高衛生級 HS（High Sanitation）
 型號 QUANTM h30 HS QUANTM h80 HS  QUANTM h120 HS
最大流量範圍 114 lpm (30 gpm) 300 lpm (80 gpm)  454 lpm (120 gpm)
最大耐壓 0.7 MPa (100psi, 7 bar) 0.8 MPa (120psi, 8 bar)  0.4 MPa (60psi, 4 bar)
流體通道尺寸
 1 in. (25.4 mm) 1.5 in. (38 mm)  2 in. (51 mm)
最大異物通過徑 0.42 in. (10.7 mm) 0.5 in. (12.7 mm)  0.5 in. (12.7 mm)
表面粗糙度  32 Ra finish
 泵浦材質 316 L SST
 應用 較高衛生需求的應用
認證標準 FDA 標準
  PH
類別 製藥級 PH（Pharmaceutical）
 型號 QUANTM h30 PH QUANTM h80 PH  QUANTM h120 PH
最大流量範圍 114 lpm (30 gpm) 300 lpm (80 gpm)  454 lpm (120 gpm)
最大耐壓 0.7 MPa (100psi, 7 bar) 0.8 MPa (120psi, 8 bar)  0.4 MPa (60psi, 4 bar)
流體通道尺寸
 1 in. (25.4 mm) 1.5 in. (38 mm)  2 in. (51 mm)
最大異物通過徑 0.42 in. (10.7 mm) 0.5 in. (12.7 mm)  0.5 in. (12.7 mm)
表面粗糙度  20 Ra finish
 泵浦材質 316 L SST
 應用 製藥應用，如醫療乳膏、溶劑傳輸
認證標準 FDA 標準、USP Class VI
  FG
類別 3A 認證級（3-A Sanitary Standards）
 型號 QUANTM h80 3A QUANTM h120 3A
最大流量範圍 300 lpm (80 gpm)  454 lpm (120 gpm)
最大耐壓 0.8 MPa (120psi, 8 bar)  0.4 MPa (60psi, 4 bar)
流體通道尺寸
 1.5 in. (38 mm)  2 in. (51 mm)
最大異物通過徑 0.5 in. (12.7 mm)  0.5 in. (12.7 mm)
表面粗糙度  32 Ra finish
 泵浦材質 316 L SST
 應用 3A 認證需求物料，如乳製品、優格
 認證標準 FDA 標準、3A 認證FG
  FG
類別 大顆粒型 LP（Large Particle）
 型號 QUANTM h80 2-in. LP QUANTM h120 3-in. LP
最大流量範圍 340 lpm (90 gpm)  398 lpm (105 gpm)
最大耐壓 0.7 MPa (100psi, 7 bar)  0.4 MPa (60psi, 4 bar)
流體通道尺寸
 1.5 in. (38 mm)  3 in. (76.2 mm)
最大異物通過徑 1.2 in. (30.5 mm)  2.46 in. (62.5 mm)
表面粗糙度  32 Ra finish
 泵浦材質 316 L SST
 應用 大顆粒物料，如熟雞蛋、肉類和家禽應用
 認證標準 FDA 標準

No. h30 FG Ball Valve
in. cm
A 16.30 41.40
B --- ---
C 13.60 34.54
D 4.65 11.81
E 16.10 40.90
F 15.12 38.40
G 2.00 5.08
H 4.24 10.77
J 5.00 12.70
K 7.35 18.67

No. h30 HS, PH, 3A Ball Valve
in. cm
A 14.70 37.34
B 7.35 18.67
C 13.60 34.54
D 9.10 23.11
E 19.68 49.99
F 18.68 47.45
G 3.02 7.67
H 6.75 17.15
J 8.50 21.59
K 3.75 9.53

No. h80 FG Ball Valve
in. cm
A 19.50 49.53
B --- ---
C 14.17 36.00
D 5.22 13.26
E 20.54 52.17
F 19.28 48.97
G 2.44 6.20
H 6.65 16.90
J 6.00 15.24
K 7.73 19.63

No. HS/PH/3A LP
 球型 Ball Valve 活瓣型 Flapper Valve
in. cm  in. cm
A 17.90 45.47 17.90 45.47
B 8.95 22.73 8.95 22.73
C 22.70 57.66 22.70 57.66
D 9.10 23.11 9.10 23.11
E 32.68 83.00 32.18 81.74
F 31.67 80.44 31.17 79.17
G 9.67 24.56 10.09 25.63
H 16.53 41.99 16.53 41.99
J 11.70 29.72 11.70 29.72
K 16.52 41.96 16.52 41.96

No. h120 FG Ball Valve
in. cm
A 22.03 55.96
B --- ---
C 15.28 38.81
D 6.33 16.08
E 25.95 65.91
F 24.40 61.98
G 2.50 6.35
H 9.82 24.94
J 6.25 15.88
K 8.16 20.73

No. HS/PH/3A LP
球型 Ball Valve  活瓣型 Flapper Valve
in. cm  in. cm
A 20.75 52.71  22.4 57.0
B 10.37 26.34  11.2 28.5
C 22.70 57.66  22.7 57.7
D 9.10 23.11  9.1 23.1
E 35.31 89.69  38.8 99.0
F 34.05 86.49 37.2  94.4
G 7.09 18.01 4.1 10.3
H 16.53 41.99 16.5 42.0
J 11.70 29.72 11.7   29.7
K 16.52 41.96 16.5  42.0

No. LP 水平活瓣型
 in. cm
G 19.9 50.5
H 22.4 56.9
J 14.0 35.6
K 15.2 38.6
L 54.5 138.4
L2 24.3 61.7
M 16.0 40.6
N 21.2 53.8
泵浦性能曲線

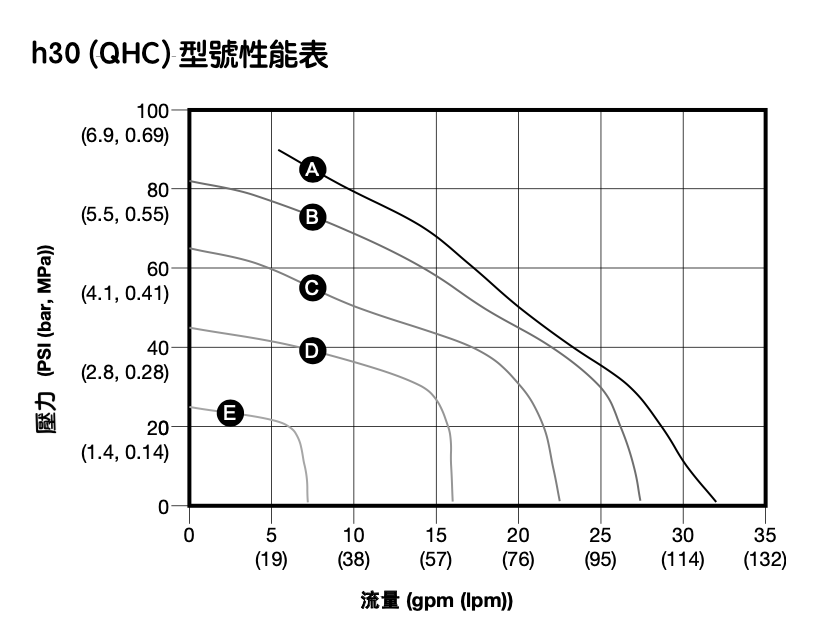

型號 h30



型號 h80

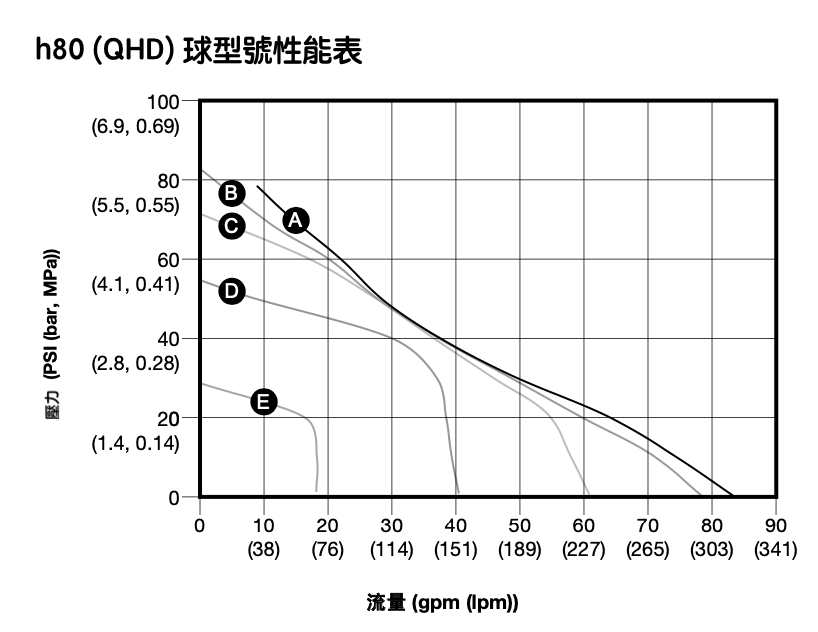

h80 球型閥

h80 球型閥

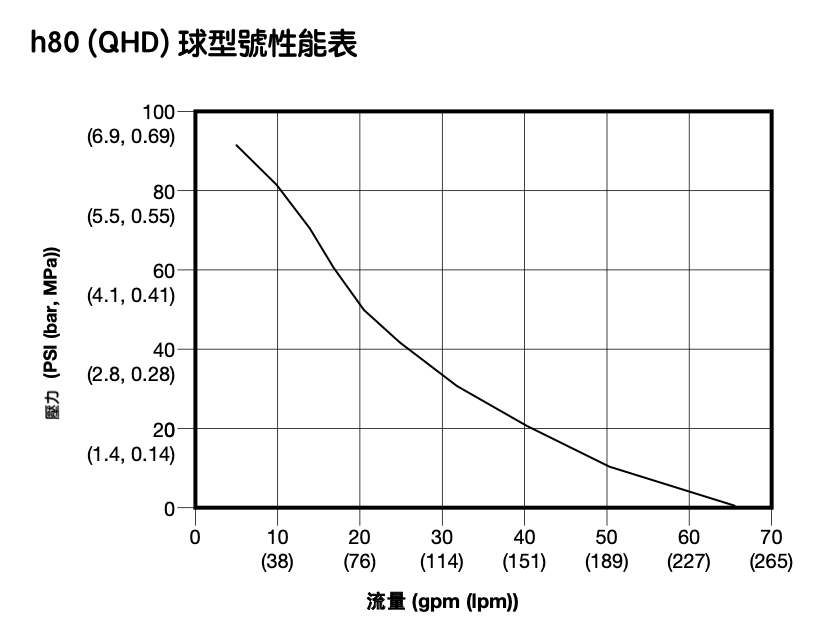

h80 活瓣型閥

h80 活瓣型閥



型號 h120

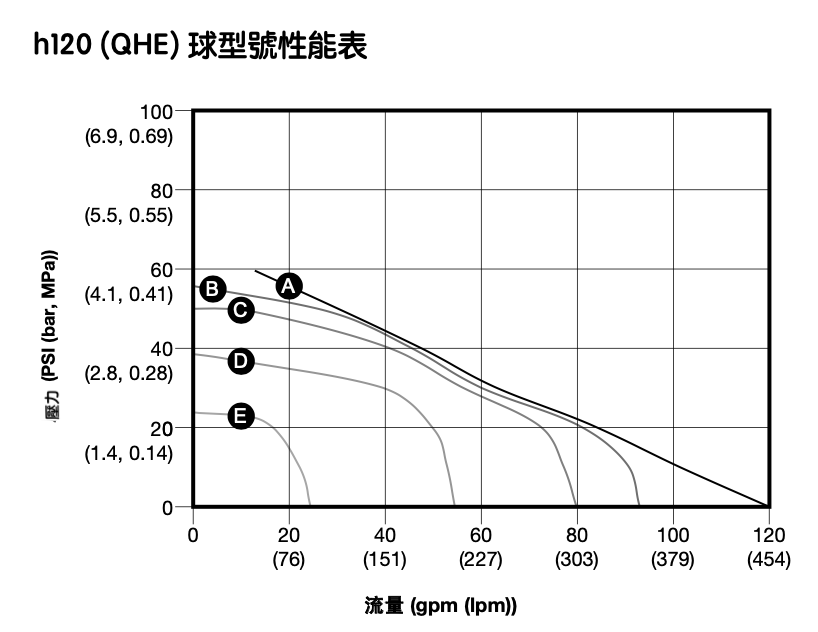

h120 球型閥

h120 球型閥

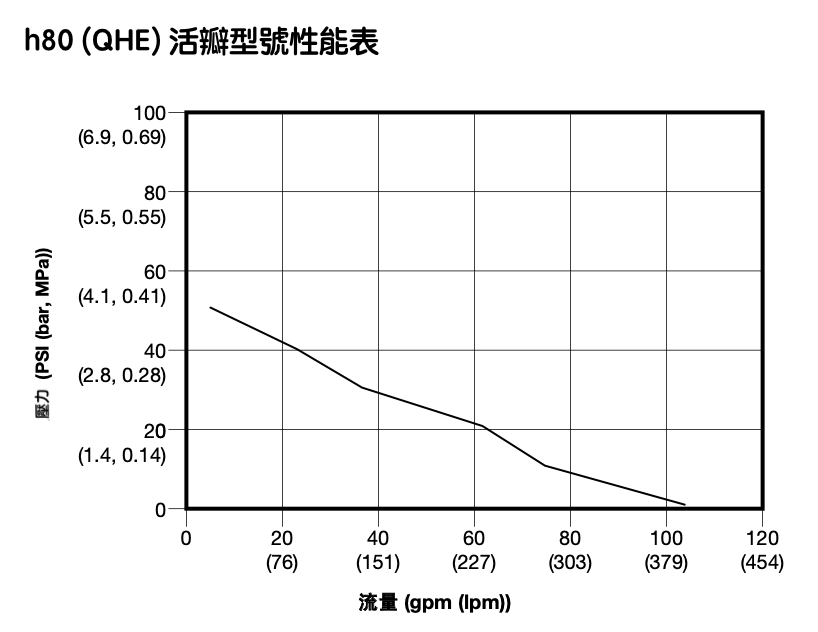

h120 活瓣型閥

h120 活瓣型閥



Graco Quantm 衛生級電動隔膜泵 結構
