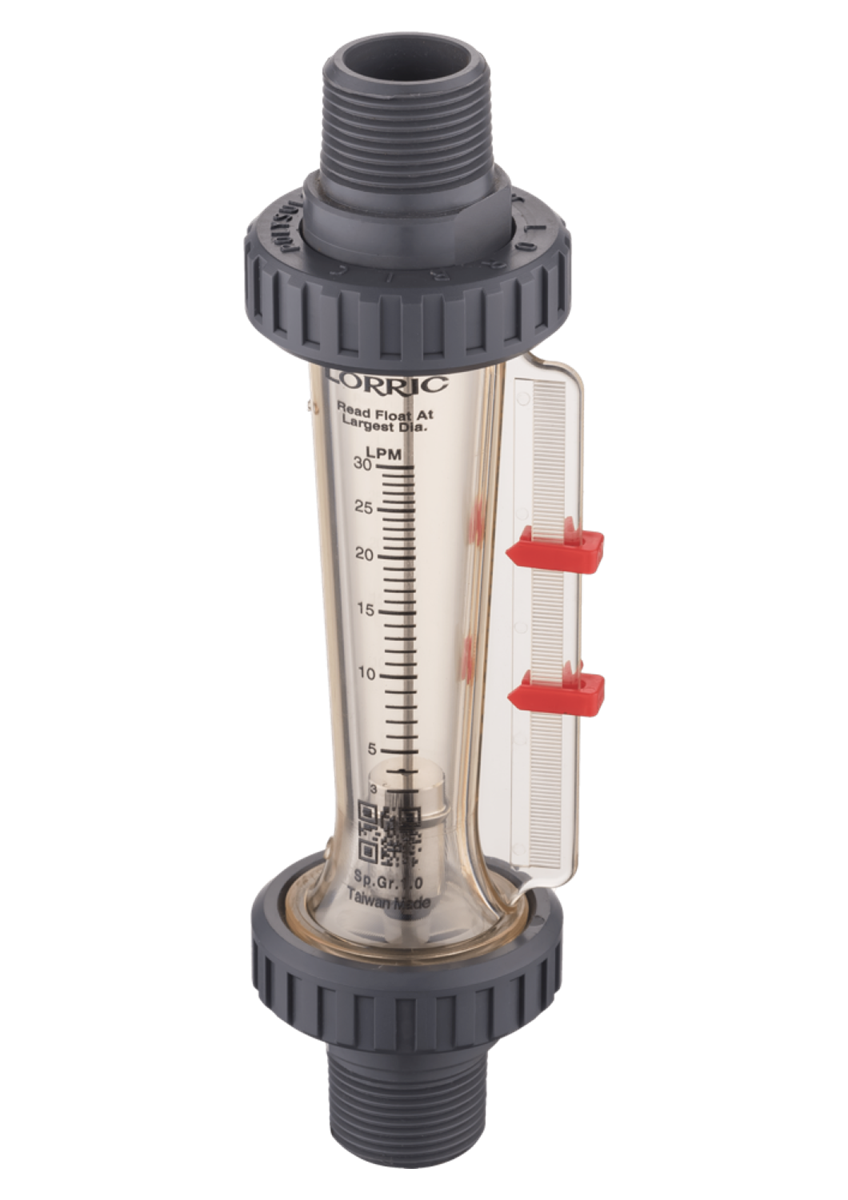

F201 192 mm - Lưu lượng kế chỉ thị kép cỡ vừa, được cấp bằng sáng chế, ống ½-¾"

Cải thiện đáng kể tính dễ sử dụng, lắp đặt dễ dàng hơn, độ ổn định trường dòng chảy cao hơn, thiết kế hai kim đã được cấp bằng sáng chế, vạch khắc laser
Ứng dụng
Xử lý nước
Làm sạch│PCB

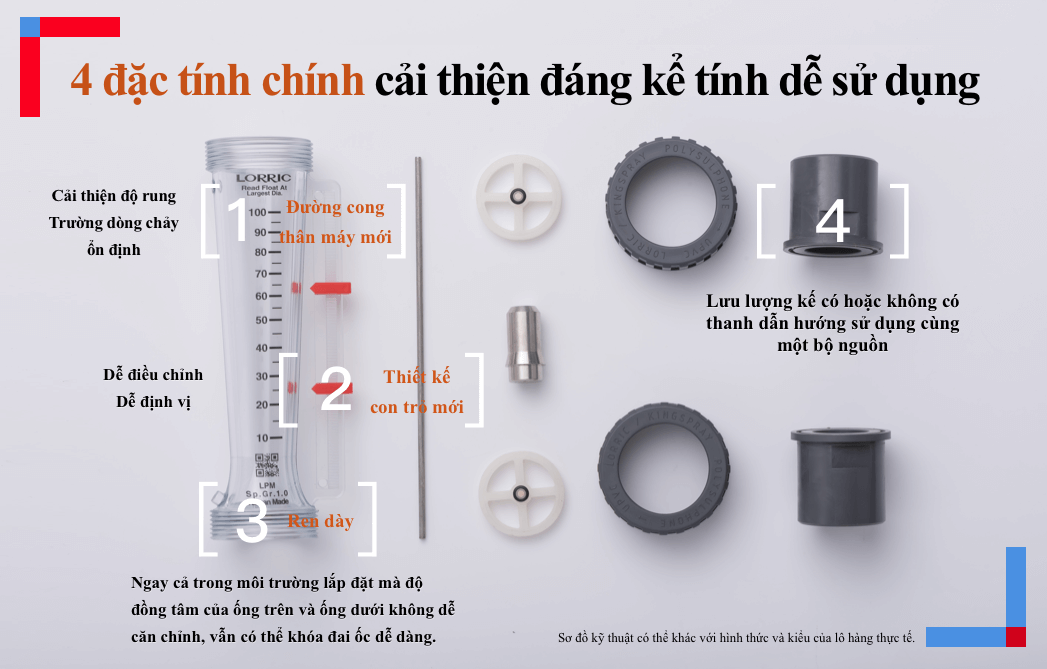

[Cải tiến thiết kế] của thế hệ lưu lượng kế mới của LORRIC



Tải danh mục trang đơn(chất lỏng/khí)



Đặc tính của sản phẩm

LORRIC Lưu lượng

Các đặc tính chính khác của sản phẩm
  • hiết kế hai kim được cấp bằng sáng chế, có thể xác định phạm vi dòng chảy, dễ vận hành và kiểm soát.
  • Vạch khắc lưu lượng rõ ràng, không bao giờ bị rơi ra, điều này thuận tiện cho việc quản lý tại hiện trường.
  • Có thể khắc các vạch khắc khối lượng riêng khác nhau cho các dung dịch có nồng độ khác nhau, thuận tiện cho việc thao tác chất lỏng đặc biệt tại hiện trường.
  • Mỗi lô lưu lượng kế được hiệu chuẩn lại để mang lại độ chính xác tốt hơn.
  • Nhiệt độ, trọng lượng riêng và độ nhớt sẽ ảnh hưởng đến độ chính xác, nếu yêu cầu độ chính xác cao hơn, vui lòng cung cấp dữ liệu liên quan để điều chỉnh trong sản xuất.
  • Đầu nối kiểu bảng điều khiển được thiết kế góc 90º, có thể tiết kiệm không gian.
  • Điều kiện thao tác:

 Sai số dòng chảy: ±5%

● Áp suất bền: 5.0kg/cm²





LORRIC Lưu lượng







Ba đặc điểm của lưu lượng kế LORRIC

[Độ chính xác] cao hơn tiêu chuẩn ngành

Thiết kế hai kim được cấp bằng sáng chế

Xuất phát từ suy nghĩ của người dùng, thực hiện cải tiến phương pháp truyền thống sử dụng nhãn dán để xác định lưu lượng, với thiết kế hai kim, dễ dàng dùng đầu ngón tay để lấy con trỏ ra, phân chia lưu lượng thuận tiện hơn, xem rõ ràng hơn.

Vạch khắc laser

Việc khắc rõ ràng trên thân chính giúp dễ dàng nhận dạng tại hiện trường, dung sai cực thấp và độ chính xác cao. Ngoài ra, vạch khắc có độ bền cao và không bị bong ra, giúp cải thiện tuổi thọ của lưu lượng kế.

Phao được gia công tỉ mỉ

Kinh nghiệm gia công và kiến thức về vòi phun chất lượng cao được sử dụng trong sản xuất phao. Ngoài việc làm cho mỗi chiếc phao được sản xuất có chất lượng cao như nhau, chuyển động trường dòng chảy trơn tru còn làm cho lưu lượng kế có hiệu suất tuyệt vời.
LORRIC Lưu lượng
LORRIC Lưu lượng
LORRIC Lưu lượng



Quy cách

Vui lòng đặt mua sản phẩm lưu lượng kế bạn cần theo thông tin sau


Làm thế nào để đặt mua lưu lượng kế LORRIC?

    • • Theo yêu cầu của bạn đối với từng vật liệu, hãy tìm đồng hồ đo lưu lượng phù hợp với bạn.
    • • Sử dụng thông tin đặt hàng theo mẫu sau để cung cấp thông tin liên lạc với chúng tôi và đặt hàng lưu lượng kế bạn cần.

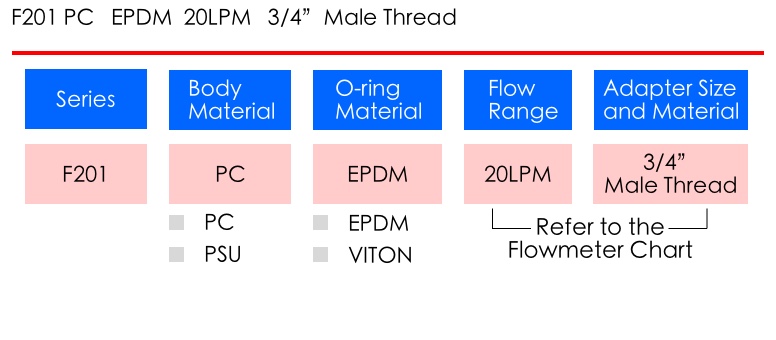

    •   Mẫu đặt hàng :
    • LORRIC Lưu lượng

table
LORRIC Lưu lượng
Dòng sản phẩm F201 PC F201 PSU F201H PSU F201A PSU
Chất lỏng áp dụng

Nước máy thông thường

Nước hoặc các chất vô cơ

Dung dịch axit-bazơ đặc biệt không thể sử dụng cho thép không gỉ thông thường

khí
Vật liệu thân PC PSU PSU PSU
Vật liệu bóng nổi AISI 316 AISI 316 Ti / Hastelloy C PVC / AISI 316 / Ti
Vật liệu rãnh trượt  AISI 316 / Hastelloy C
Vật liệu O-ring
EPDM / VITON
Vật liệu đai ốc UPVC
Vật liệu đế đường ray PP
Phạm vi lưu lượng(L/min) 1.0 - 10 L/min 3.0 - 30 NLPM
1.5 - 15 L/min 5.0 - 50 NLPM
2.0 - 20 L/min 10 - 100 NLPM
3.0 - 30 L/min 35 - 350 NLPM
4.0 - 40 L/min 50 - 500 NLPM
5.0 - 50 L/min 100 - 1000 NLPM
Kích thước và chất liệu Đầu nối
1/2"
Ren ngoài
BSPT UPVC / PP
Ren trong BSPT UPVC / PP
NPT UPVC / PP
Ống chèn UPVC
Đấu nối nhiệt  PP
3/4"
Ren ngoài
BSPT UPVC / PP
NPT UPVC / PP
Ren trong BSPT UPVC / PP
NPT UPVC / PP
Ống chèn UPVC
Đấu nối nhiệt PP
  • * Dữ liệu lưu lượng chất lỏng ở trên sử dụng nước sạch 20°C làm tiêu chuẩn thử nghiệm; dữ liệu lưu lượng khí sử dụng không khí và áp suất khí quyển 0° C làm tiêu chuẩn thử nghiệm.
  • * Đối với mỗi lưu lượng kế, bạn có thể chọn một quy cách của đầu nối và tiếp tục chọn vật liệu phù hợp theo vật liệu được cung cấp bởi quy cách của đầu nối. Đầu nối 3/4" NPT ren ngoài/ren trong (UPVC/PP/PSU) là sản phẩm đặt hàng, vui lòng gọi điện trước. Chất liệu của thân lưu lượng kế và từng bộ phận có phù hợp với dung dịch của công ty bạn hay không, vui lòng tham khảo bảng kháng hóa chất.
  • * Thiết bị được thiết kế dựa trên kinh nghiệm thực tế. Thông tin về chịu nhiệt độ ở trên chỉ mang tính chất tham khảo và không thể áp dụng cho mọi môi trường sử dụng.
  • * Phạm vi lưu lượng và quy cách, vật liệu nêu trên là các kiểu cơ bản. Người dùng và người mua vui lòng lựa chọn sản phẩm phù hợp tùy theo điều kiện sử dụng của mình. Nếu bạn vẫn chưa tìm được sản phẩm bạn cần, vui lòng điện thoại cho chúng tôi, chúng tôi rất vui được hỗ trợ bạn.

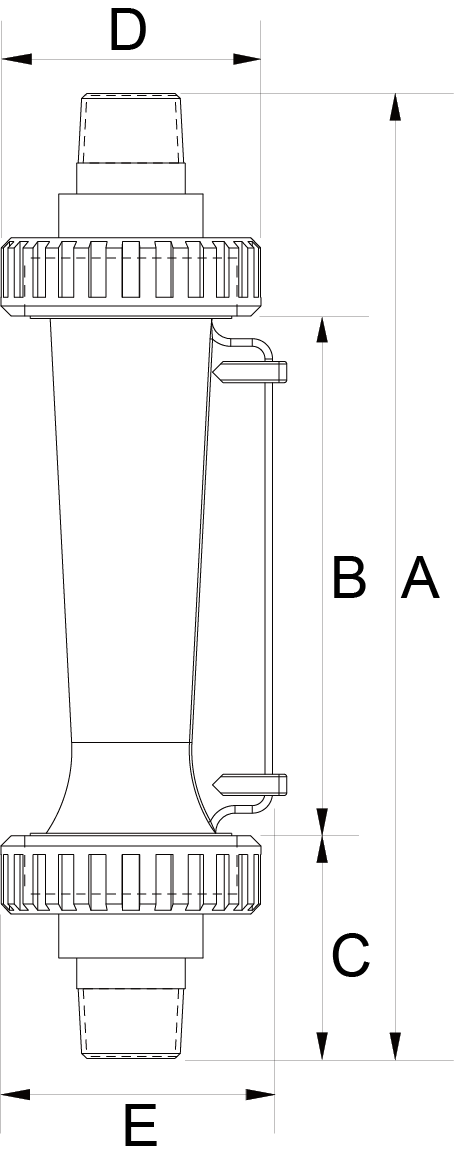

Kích thước lưu lượng kế
                                                                                                 đơn vị:mm
Thông số nguồn   A     B   C   D     E
3/4"Ren ngoài 192 102 45 51 56
3/4"CNS 194 102 46 51 56
3/4"ASTM 195 102 46.5 51 56
3/4"JIS 194 102 46 51 56
3/4"DIN 195 102 46.5 51 56
1/2"Ren ngoài 182 102 40 51 56
1/2"Ren trong 192 102 45 51 56
1/2" PP Ren trong 192 102 45 51 56
1/2"CNS 184 102 41 51 56
1/2"ASTM 184 102 41 51 56
1/2"JIS 184 102 41 51 56
1/2"DIN 187 102 42.5 51 56
PP OD20
ID15.3
192 102 41 51 56.5









LORRIC Lưu lượng









Lắp đặt
Bước 1.
Vui lòng xác nhận đường dây chính đã được lắp đặt theo chiều dọc
Bước 2.
Trước tiên, tháo rời hai đầu của đầu nối và thân lưu lượng kế
Bước 3.
Lắp đặt đầu nối (bao gồm đai ốc)
LORRIC Lưu lượng
LORRIC Lưu lượng
LORRIC Lưu lượng



Bước 3-1.
Vui lòng sử dụng băng Teflon cho đầu nối miệng ren

Tăng độ kín khít với dây chính



Bước 3-2.
Khi lắp đặt đầu nối dạng ống chèn
Ở bên trong mối nối và bên ngoài đường ống
Dính keo hai bên cùng lúc và dán lại



Bước 4.
Chờ cho đến khi keo PVC khô hoàn toàn và cố định
Và sau khi khí keo bay hơi hoàn toàn
Dùng tay vặn chặt đai ốc vào thân lưu lượng kế



LORRIC Lưu lượng
LORRIC Lưu lượng
LORRIC Lưu lượng

Nhấp để xem hướng dẫn lắp đặt lưu lượng kế chi tiết









Sản phẩm bạn có thể quan tâm
 H-Metal - Vòi phun bằng thép không gỉ chất lượng cao hình quạt phẳng

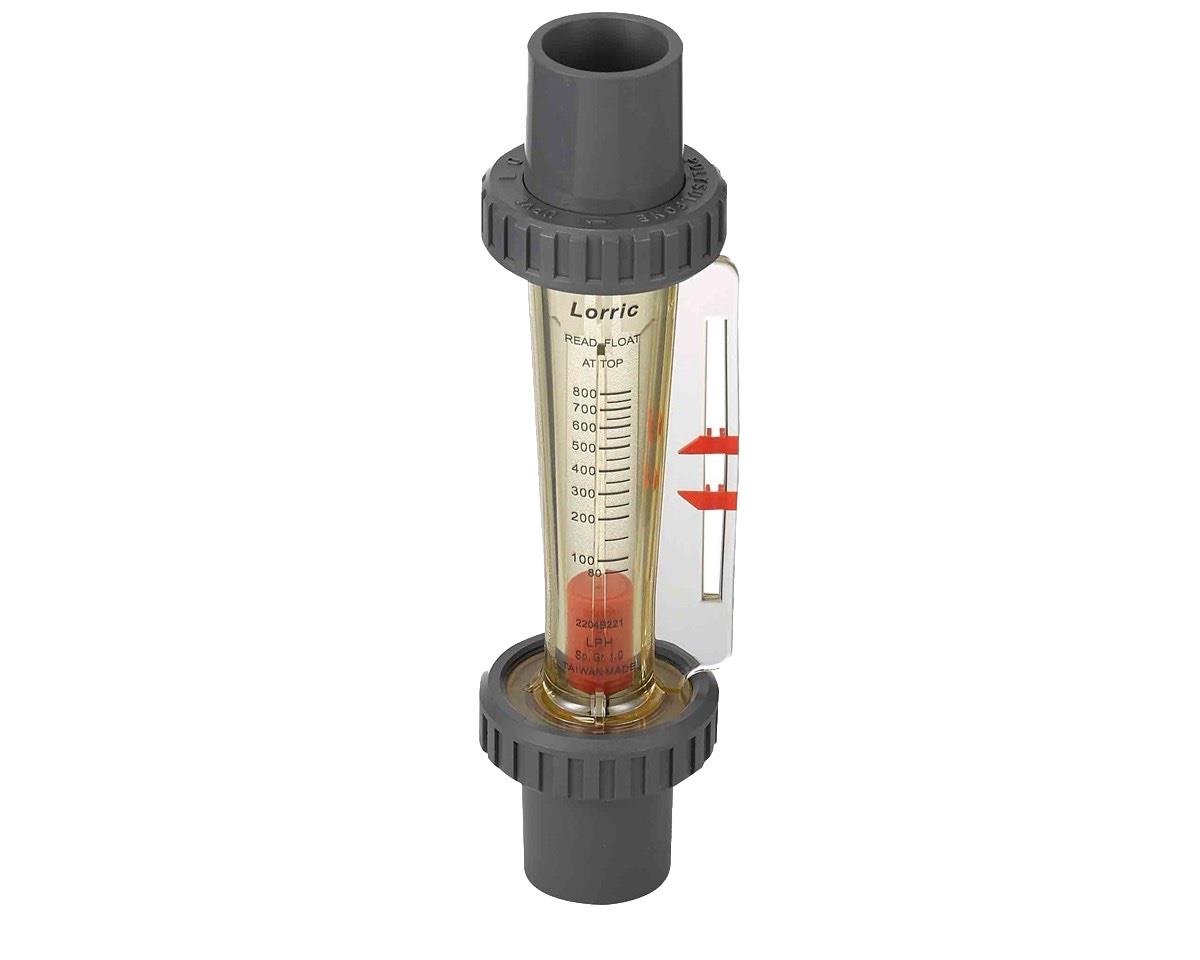

 F22 192mm - Lưu lượng kế có cuộn cảm cỡ vừa, phao không ray dẫn hướng, ống ½-¾"
