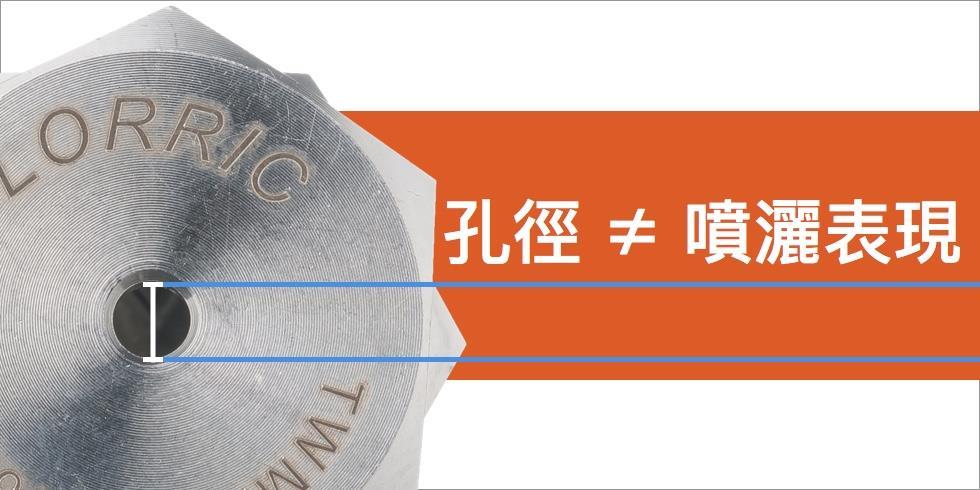

為何不能用孔徑來選擇噴嘴?

非專業噴嘴銷售平台或白牌噴嘴廠,他們會以純粹機械加工的概角度看噴嘴,他們認為噴嘴唯一最重要的規格就是孔徑的尺寸。然而並非每種噴嘴都可輕易的定義其孔徑,以扇形噴嘴來說,其孔口為一橄欖狀 (或眼狀),你無法直觀地說這個噴嘴的孔徑是多少。另外,噴嘴孔徑大小雖然重要,噴嘴的流量與噴灑角度卻無法直觀地以孔徑大小來決定,影響噴嘴的實際表現,其實有更多複雜的變因與考慮點。

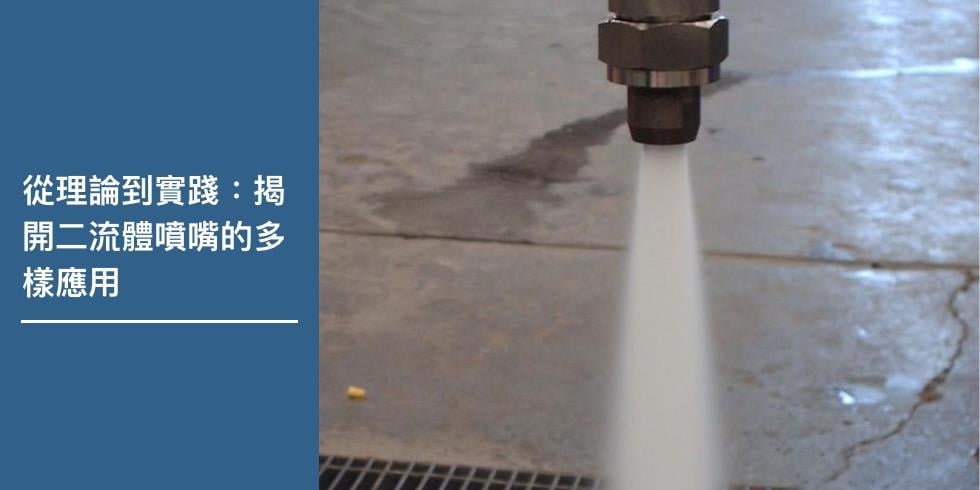

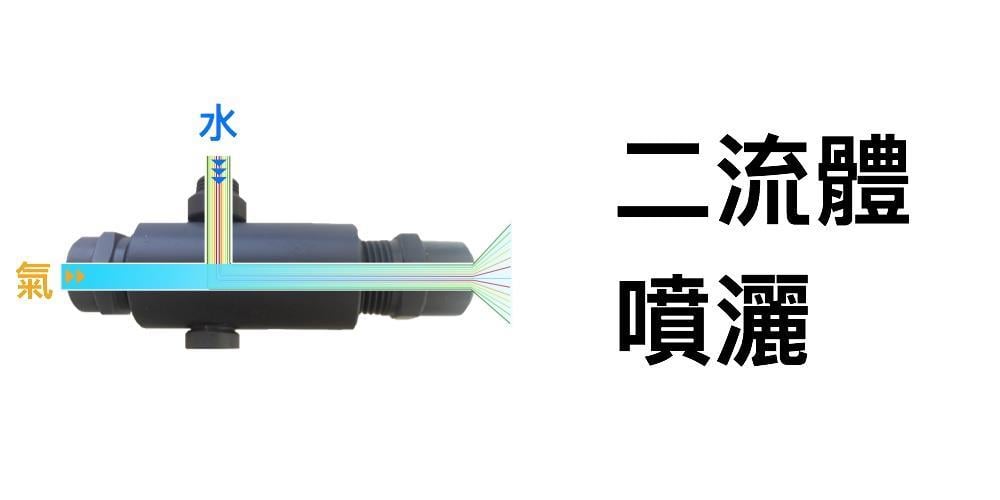

二流體噴嘴噴霧原理

二流體噴嘴的基礎原理即是透過高速空氣去擊碎液體,使液體粒徑變得更小,造成更小粒徑的液體噴出。可使得藥液噴灑後的反應效率變得更快。二流體噴出的藥液,粒徑小,接觸面較大,藥液可以更快的速度被反應與充分使用。相對來說,若使用其他種類噴嘴,將藥液噴灑在同一表面上,因粒徑大,可能有部分藥液浮在其他藥液之上而無法接觸到噴灑表面,導致有部分藥液無法被反應。因此使用二流體噴嘴來噴灑藥液,可能只需其他種類噴嘴一半或是1/3的藥液噴灑量即可發揮同樣功效。

各種噴嘴噴霧原理

因應各種應用與需求,各種噴霧方式的噴嘴應運而生,LORRIC 蒐整了六大類噴嘴噴霧原理,提供相關應用從業者參考。

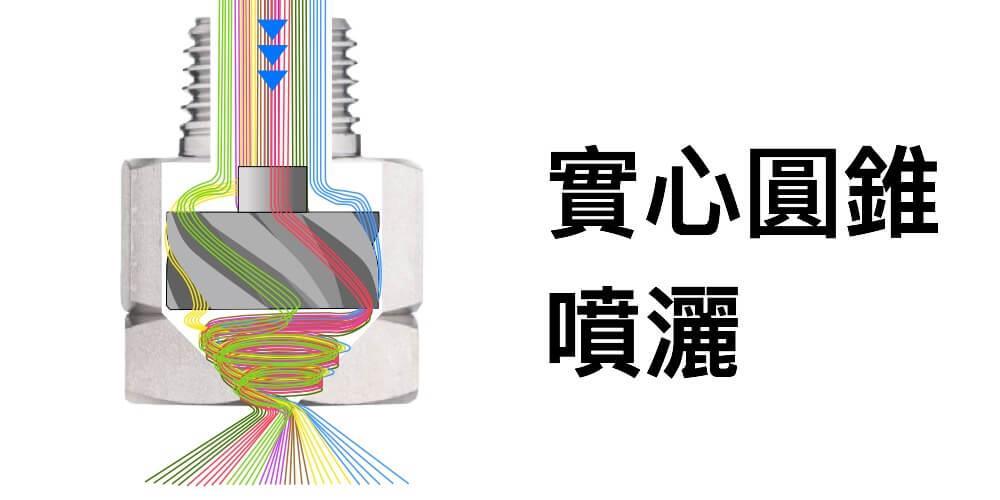

實心圓錐噴嘴噴灑原理

實心圓錐噴嘴內經加工呈現曲面結構,內部置入多孔式 (multi-slotted core) 或是 X 形 (X core) 中心葉片,而呈現一完整實心圓錐噴嘴的內部結構。 液體從管線進入噴嘴,經由多孔式或是 X 形中心葉片 (也可稱之擾流片),呈現兩條或是多條的液體並產生旋轉,液體再透過噴口處經由加工所呈現的曲面,使液體因離心力而被甩出,當液體離開噴口時,自然呈現出實心圓錐狀的噴灑形狀。

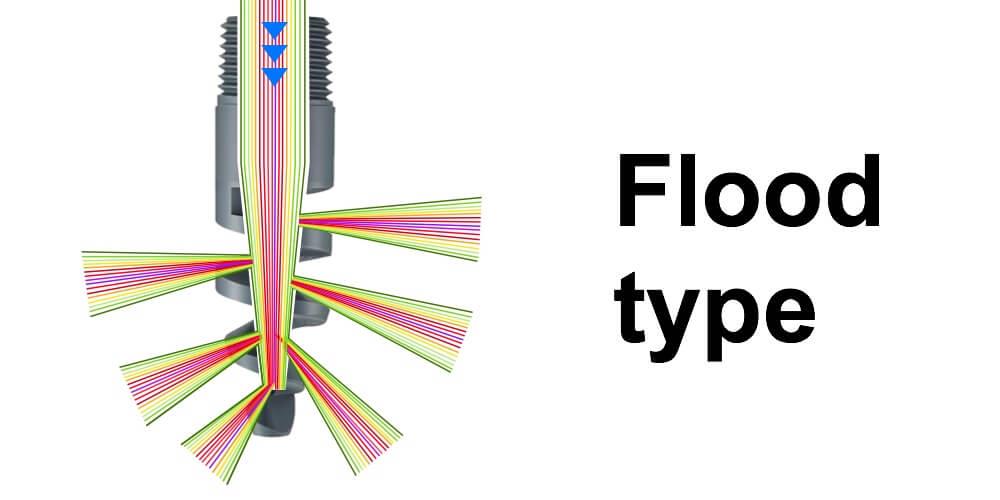

Flood type - 螺旋噴嘴噴霧原理

液體從管內經由壓力進入噴嘴後,液體衝擊噴嘴的曲面結構,透過曲面來導引液體往與液體流向成一定角度的方向前進,因液體的表面張力,使液體離開噴嘴後,仍持續同個方向往更外面噴出。

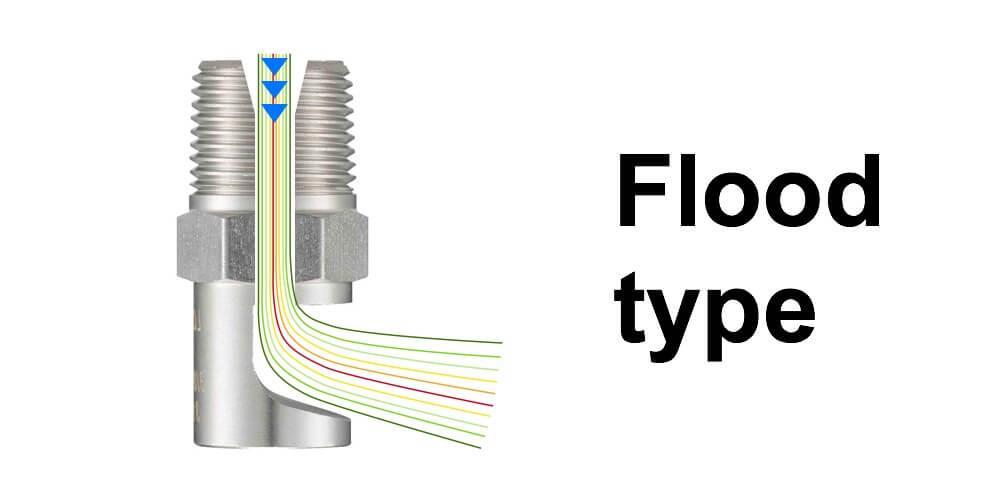

Flood type - 水幕型噴嘴噴霧原理

液體從管內經由壓力進入噴嘴後,液體衝擊噴嘴的曲面結構,透過曲面來導引液體往與液體流向成一定角度的方向前進,因液體的表面張力,使液體離開噴嘴後,仍持續同個方向往更外面噴出。

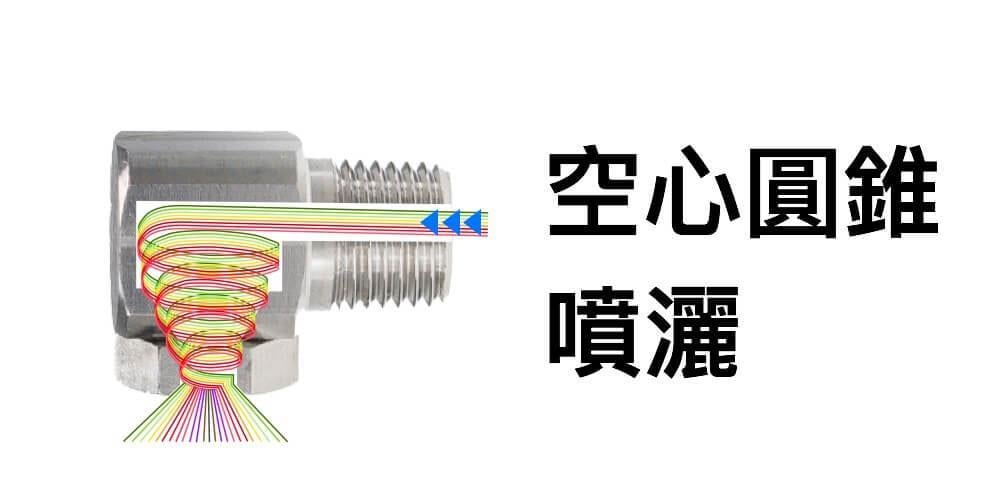

空心圓錐噴嘴噴霧原理

當液體進入空心圓錐噴嘴內的空腔 (chamber)後,透過空腔的結構,呈現如龍捲風般的漩渦狀方式在內部流動,當液體流動到噴嘴開口位置時,由開口的曲面設計來引導液體向外噴出 (甩出) 而呈現出空心圓錐狀的噴灑形狀。 空心圓錐噴嘴的典型分佈是空心的,噴灑時,水流貼著噴嘴內部空腔的表面走,經由結構設計,以旋轉方式甩出,分佈一般在外圈位置,但若透過噴嘴結構的調整,也可以做到中間也有液體分佈。

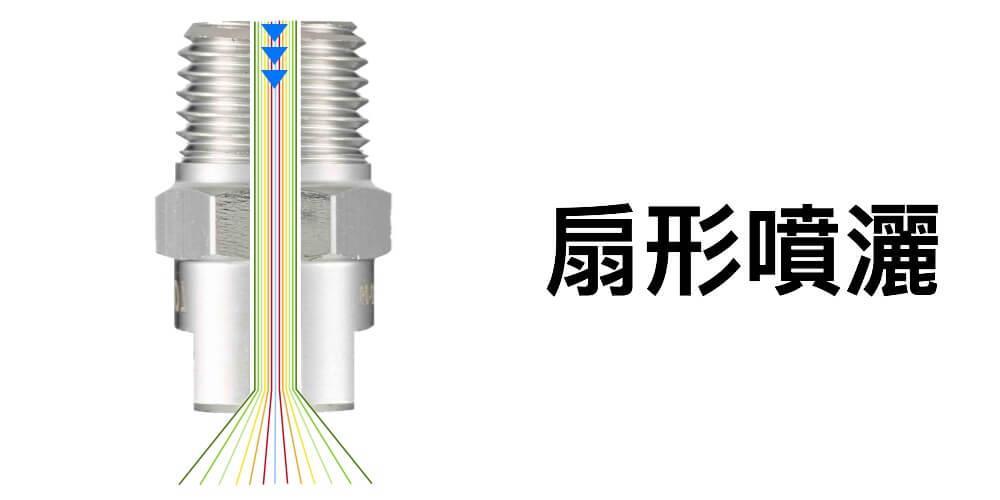

扇形噴嘴噴霧原理

液體從管內,利用壓力進入噴嘴後,流經噴口時,透過橢圓狀 (或稱眼睛狀) 的噴口設計,液體在噴口被擠壓,擠壓後,因壓力無法宣洩,而使得液體往分別兩邊走,因此使得液體噴出時的形狀有如扇子一般,而被稱之為扇型噴灑。

LORRIC 兼顧流體基礎研究與服務客戶的關鍵字:CFD 流體模擬軟體

不僅止於流體產品。LORRIC 加大投入流體的基礎研究,近30年的流體產品與相關技術研發經驗,LORRIC 仍不滿足的繼續前行,為了不斷累積在對流體的知識,基礎研究是 LORRIC 日常公事,無論是流體的原理、現象、機制,不一而足地,我們對流體知識的貪求,將使我們對流體有著更深刻的理解,並將理解落實在產品改善與開發上,而 ANSYS Fluent CFD 軟體是我們在流體基礎研究不可或缺的工具。

扇形噴嘴噴霧原理

液體透過特殊屬於扇形噴灑之結構設計噴嘴的噴霧孔口,透過壓力,通過孔口產生擾動並藉由液體的表面張力與黏滯性的作用下,將噴灑出的液體撐開成一具有角度的扇形連續面,在液體的表面張力與黏滯性漸漸失去作用下,持續的擾動,將使液體產生霧化破碎,噴灑即液體連續並檻並漸漸破碎的過程。

噴嘴公差表現影響良率的5個因素

專業工業產品製造商的「專業程度」取決於產品那0.01甚至以下的公差精度,噴嘴製造尤其重視對公差的追求。0.01 的公差差距對客戶在產品製程上的影響非你我能想像,「高良率」呈現出背後噴嘴製造上對極低公差的不斷追求!反之,非專業噴嘴製造商所製造的白牌噴嘴,再無公差的製造思維下,現場製程表現極差,「低量率」將是可預期的成果,「良率高低」代表著公司獲利與產品信任,失之毫釐差之千里的「公差」表現,將是關鍵因素!

LORRIC 噴嘴流量表四大特色

全世界常用之流量壓力單位大致有 kgf/cm², MPa, bar, psi 等等,依不同國家、產業,使用單位不盡相同。其中 kgf/cm² 為台灣最常見的壓力單位,也是台灣的法定度量衡單位。LORRIC 設計新樣式噴嘴流量表,除了更加利於閱讀同時也能更快速找到所需角度及流量代碼。

噴嘴的噴霧形狀介紹

LORRIC 提供各種不同的噴霧形狀,因應產業需求不同供客戶選擇。噴霧形狀是指噴嘴將液體或氣體送到目標物時,流體在垂直面上產生的形狀,主要有扇形、實心圓錐形、空心圓錐形、螺旋形及液體攪拌噴霧。

噴嘴接口介紹

LORRIC 提供各種不同的噴嘴連結方式。在所有的連結方式中,以外牙口(或稱公牙)為最大宗。其它的連結方式還有內牙口(或稱母牙口),法蘭口,焊接口及管扣式,而其中焊接口還可以用是否有為噴管或噴板定位細分。

衝擊力 與 壓力分佈

1. 衝擊力是總力: 與流量成正比, 與壓力開根號成正比; 2. 噴壓 (壓力分佈) 是打在工件上的壓力: 衝擊力變化會影響壓力分佈; 因為是壓力分佈, 所以噴霧形狀及面積改變都會影響分佈結果; 因為與噴霧流量有關, 所以流量分佈設計不同, 壓力分佈也會被影響; 因為變因相當多, 目前沒有簡單的公式能得到不同的噴嘴的壓力分佈情形

三種常見噴嘴的平均噴霧粒徑比較

「三種噴型的平均粒徑」與「粒徑特性」概述

關於「噴霧角度」,你該知道的 3 件事!

① 5句話輕鬆了解「噴霧角度」 ② 關於角度及覆蓋面積 ③ 3個選用噴嘴角度的「距離」決策關鍵

30秒看懂「流量」及流量分佈

單位:LPM (每分鐘多少公升);特性:壓力越大,流量越大;不是線性關係;8kg/cm2 的流量,不是2kg/cm2的兩倍

圓錐噴嘴在不同距離時的理論噴霧覆蓋直徑

液體在離開噴嘴的噴口後,會因為重力加速度及空氣阻力的影響而無法以切線方向行進。由於影響實際噴霧寬度的因素還與很多無法簡化的噴灑系統的條件有關,如:壓力、黏度有關,因此在本篇中,只提供在不考慮外在因素下,理論上可以達到的噴灑寬度。

如何正確清潔噴嘴?

由於過濾系統能力不足或是噴嘴流量較小,噴嘴噴口可能會堵塞。以下介紹如何清潔噴嘴。
