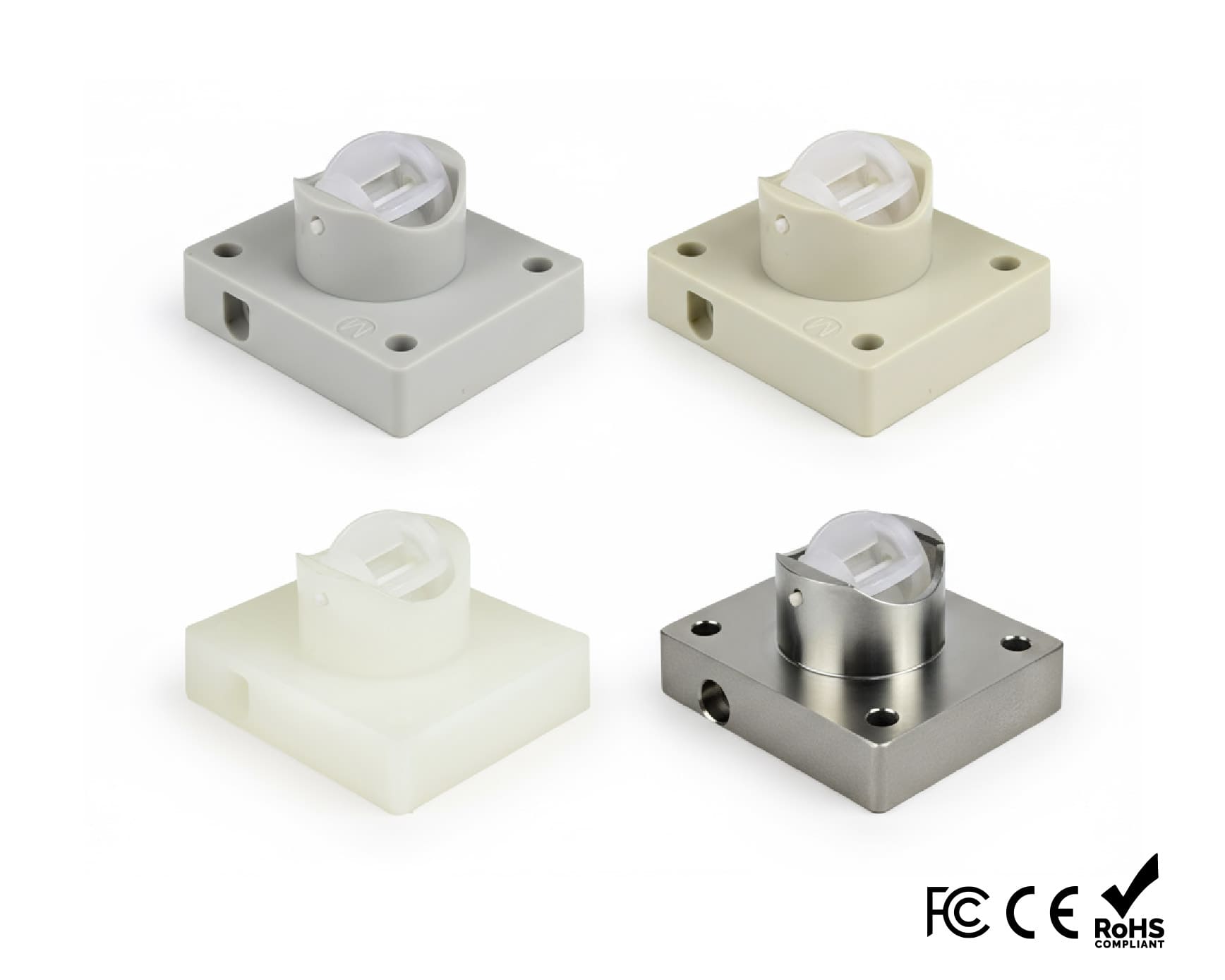

  • paddleset-materials-cover

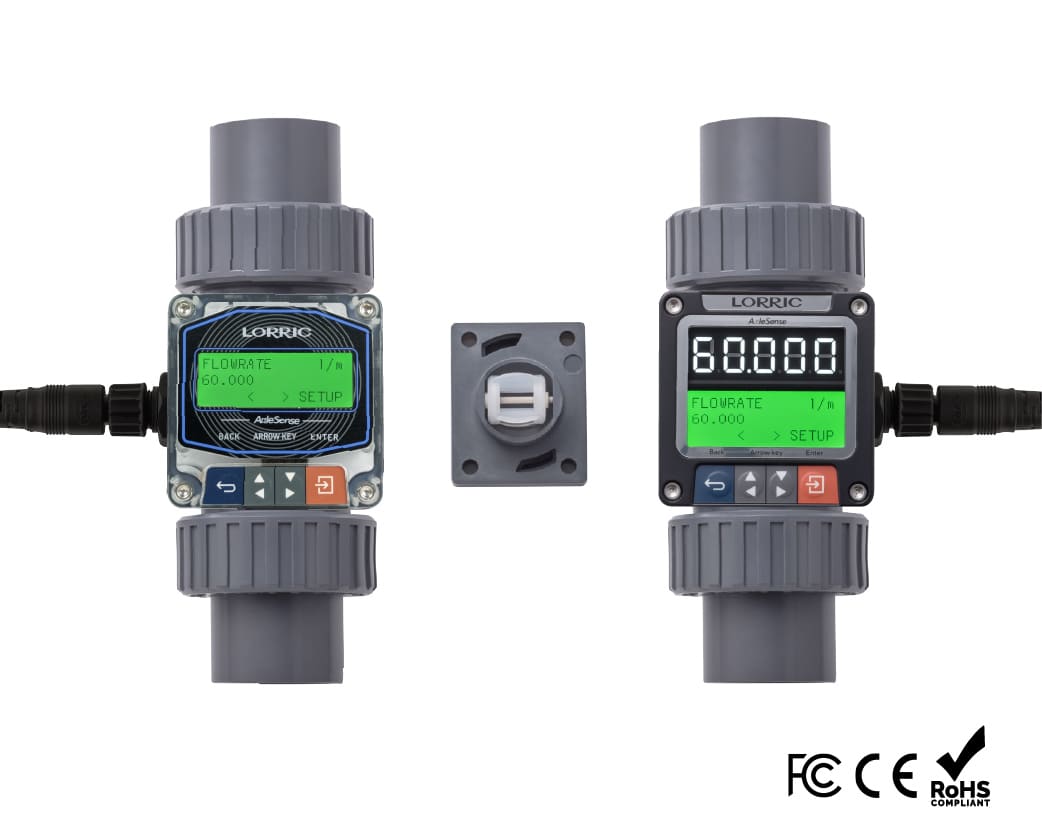

FP-AS510 / FP-AS310 蹼輪式流量計 蹼輪組

FP-AS510 / FP-AS310 AxleSense軸感應專利蹼輪(葉輪)式流量計專用蹼輪組，連接流量計主機與三通管。

品牌： LORRIC

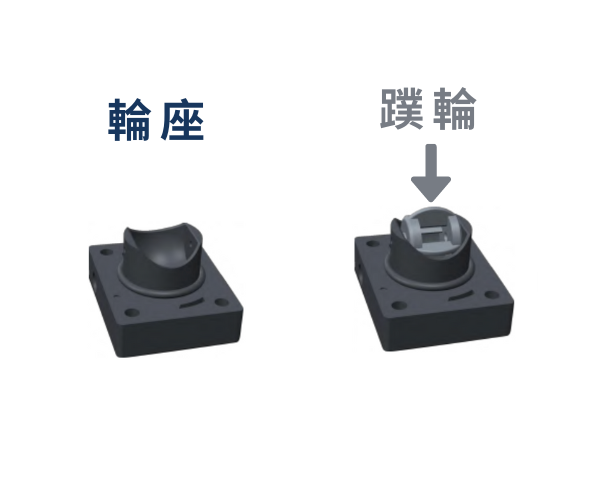

蹼輪組內容物： 輪座, 蹼輪, 輪軸各1個

蹼輪組 M4 固定螺絲4個

輪座密封圈1個
立即詢價

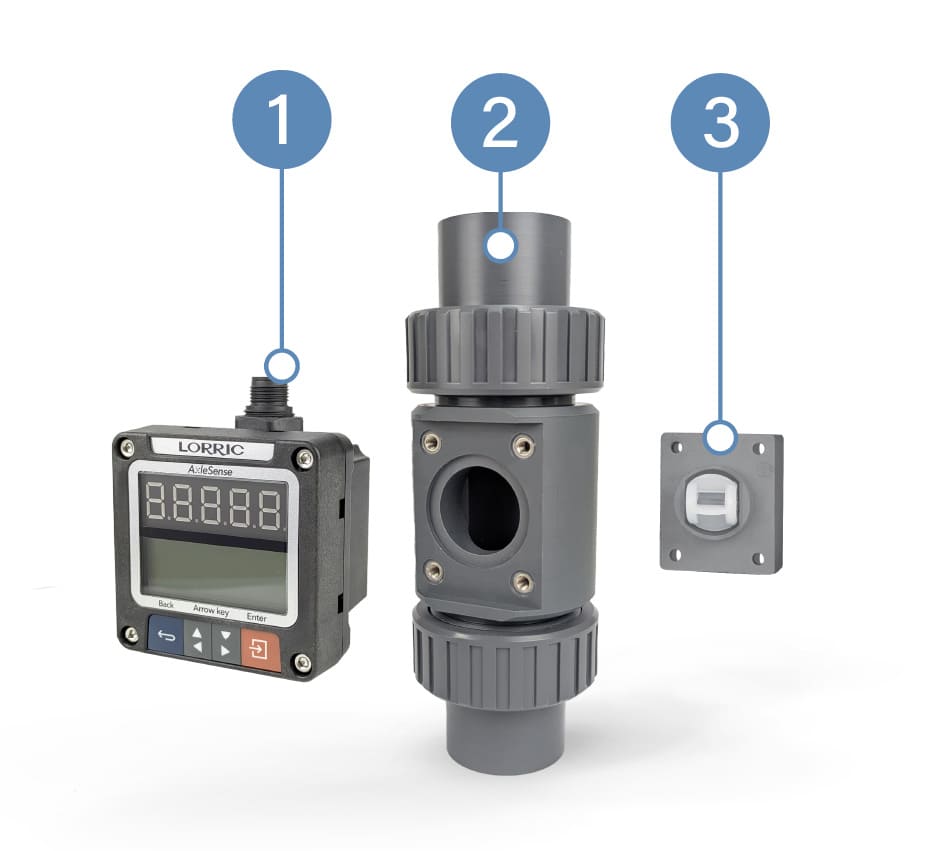

AxleSense軸感應專利蹼輪式流量計 產品構造圖

AxleSense軸感應專利蹼輪式流量計 產品構造圖

我們的 FP-AS 系列 AxleSense 專利蹼輪式流量計由三個部分組成：
1️⃣ 主機
2️⃣ 三通管
3️⃣ 蹼輪組件

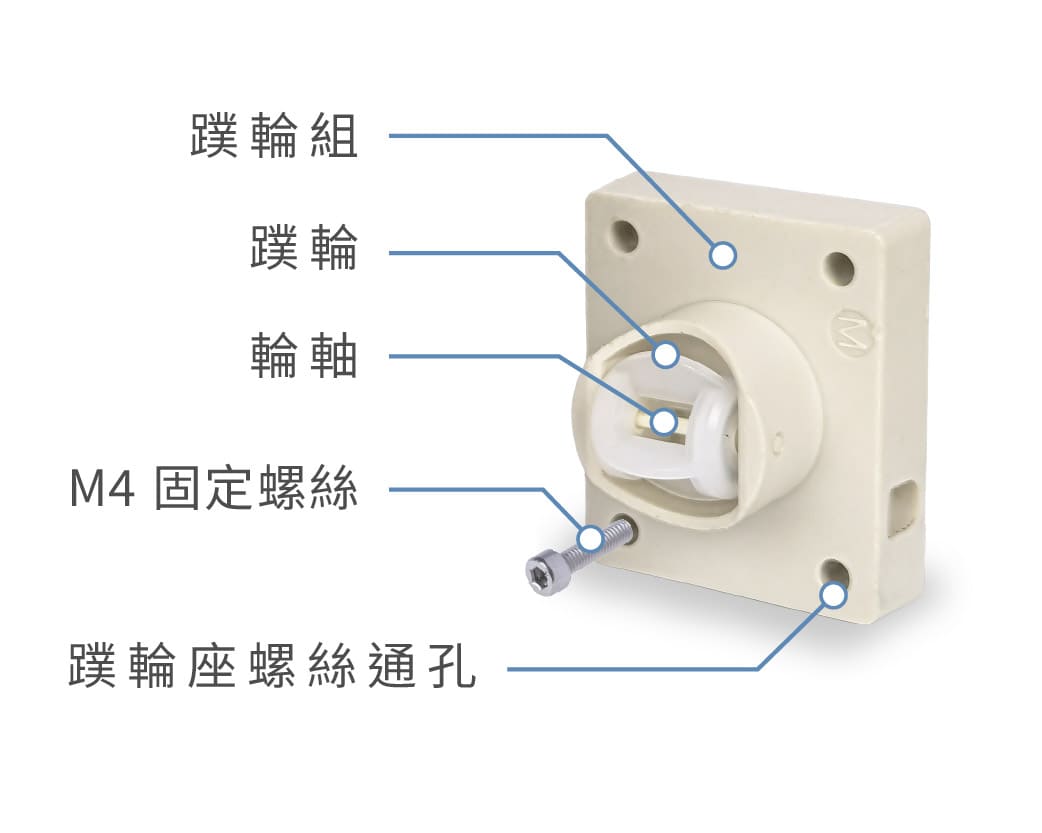

蹼輪組內容物

訂購蹼輪組，標準出貨內容如下：

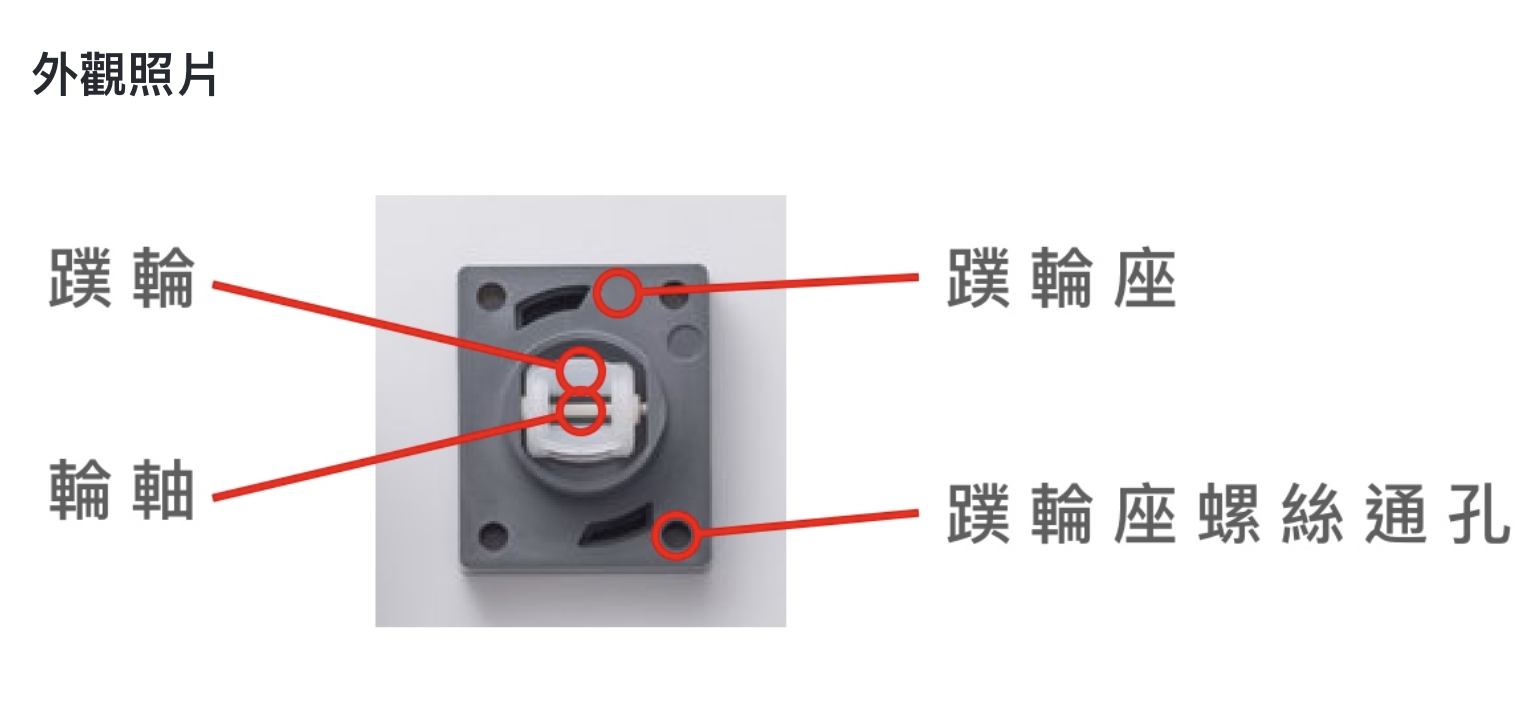

蹼輪組 (包含輪座，蹼輪，輪軸) * 1
蹼輪組 M4 固定螺絲 * 4
輪座密封圈 * 1
蹼輪組可單獨訂購。也可與三通管一同出貨。

蹼輪組內容物

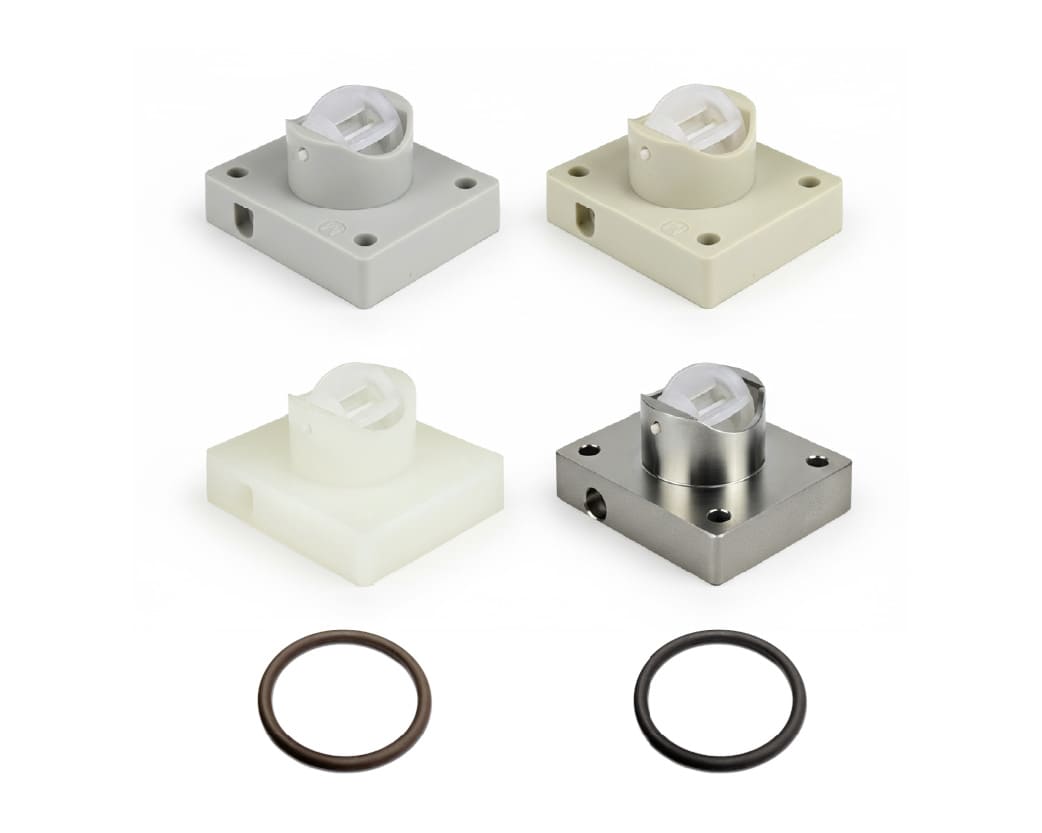

蹼輪組材質資訊

蹼輪組材質資訊

輪軸： Al2O3 氧化鋁
軸套： Al2O3 氧化鋁
蹼輪葉片：
 PVDF 或 PPH
蹼輪座：
 UPVC，PPH

或 PVDF、316L不鏽鋼(訂製品)
輪座密封圈o-ring：
 EPDM、VITON、FEPM(訂製品)
蹼輪組M4固定螺絲：
 不銹鋼 304

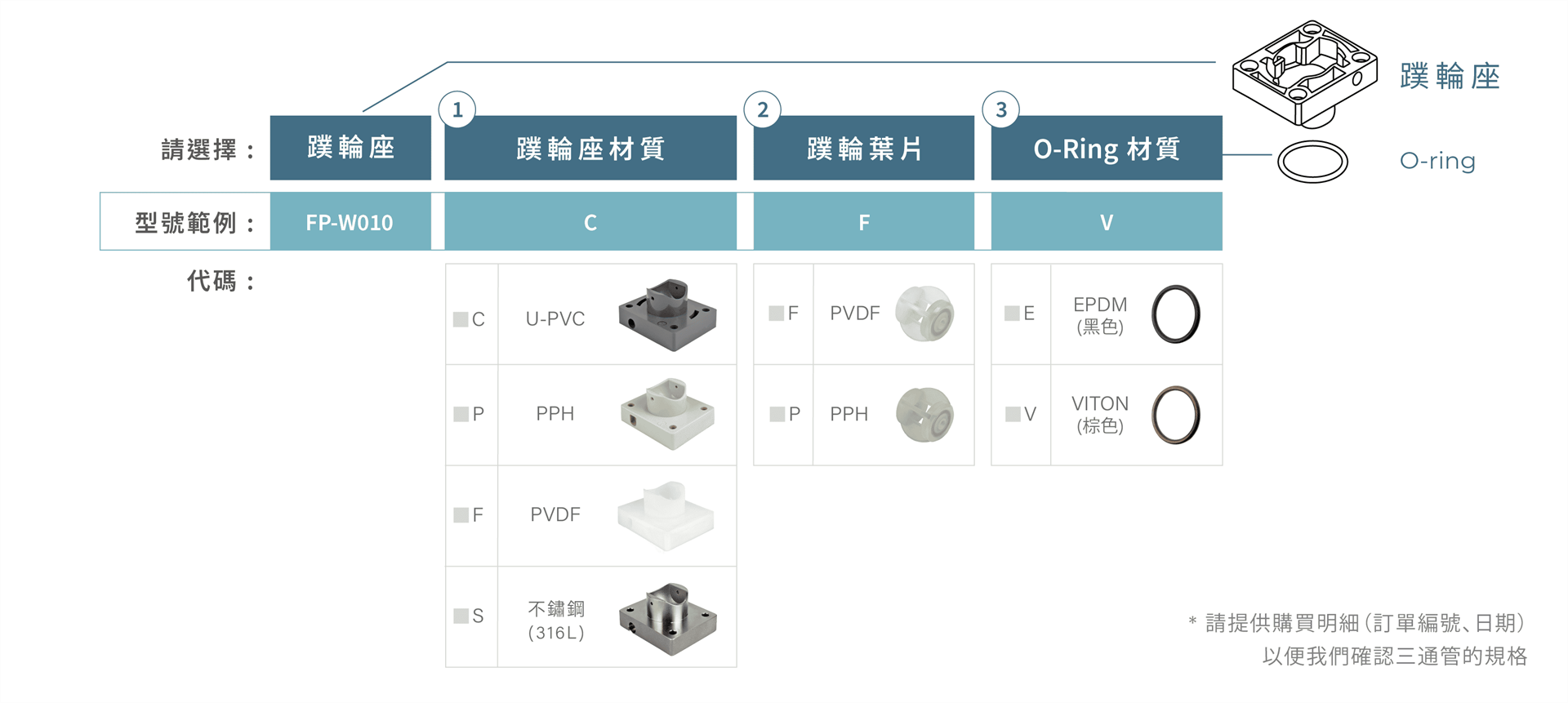

請依照以下資訊訂購您所需產品

  • 請依照您的需求，根據下面的選型規則，挑選蹼輪組部件材質，包括：
    • 適合您需求的輪座材質。
    • 適合您需求的蹼輪材質。
    • 適合您需求的墊圈(o-ring)材質。

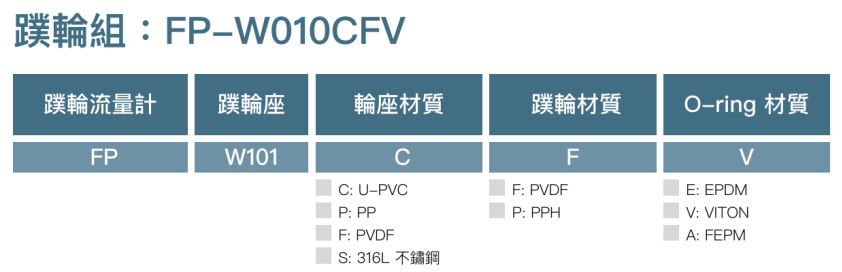

  • 規格範例：FP-W010 CFV，以下為各數字所對應的選項與意涵。
安裝流程

安裝流程

  • 將由任接頭螺帽、蹼輪座及主機從三通管上取下
  • 安裝由任接頭及螺帽到管路上
  • 若使用膠水接合，必需確認膠水完全乾燥後才能進行以下步驟
  • 將三通管及由任密封件鎖上管路
  • 將蹼輪組及密封件鎖上管路

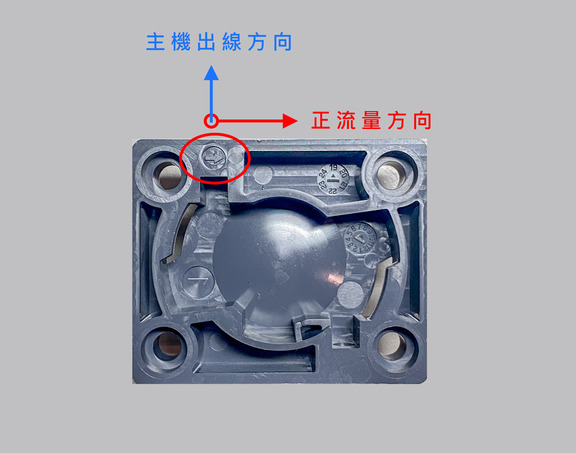

  • 蹼輪組上方的箭頭方向即為正流量方向，有箭頭的一側即為出線方向。如圖，請先確認。
  • 將主機扣上蹼輪座並順時針旋轉到底，本產品有防錯設計，請注意扣入方向，勿用力插拔。
  • 從蹼輪座側面將主機鎖好固定。
  • 本螺絲為主機定位用與管路防漏無關，請勿使用過大扭力，可能會損壞主機。
