F301 270 mm大尺寸專利雙指針流場穩定變面積式浮子流量計

易用性大幅提升, 安裝更容易, 流場穩定更高, 專利雙指針設計, 雷射雕刻刻度, 可客製比重刻度
應用於
水處理│清洗│PCB

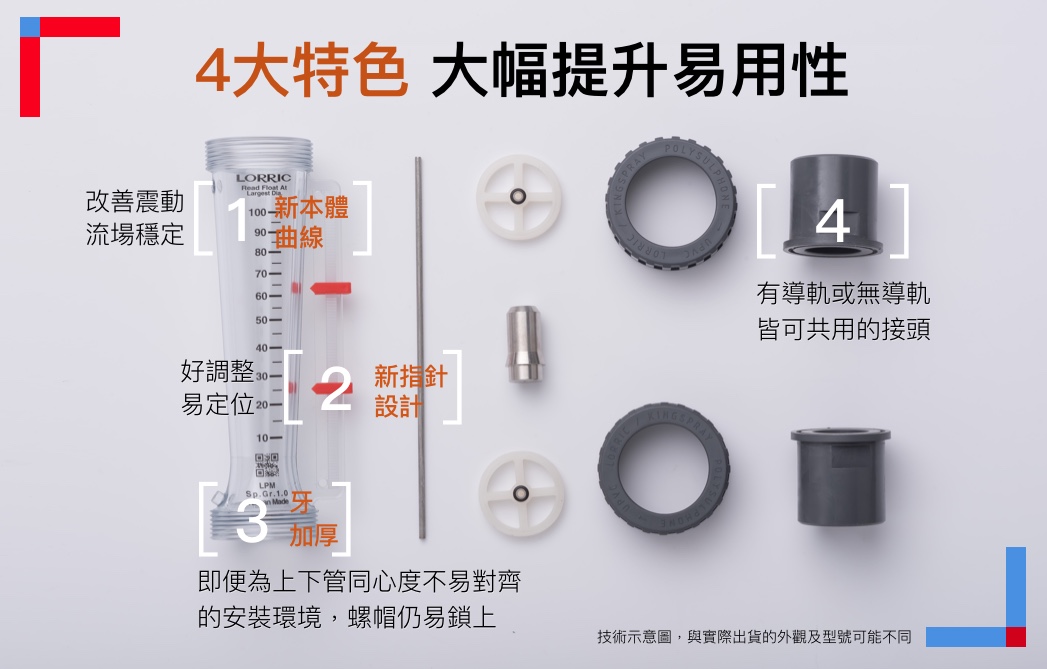

LORRIC 新一代流量計的「設計革新」


下載單頁目錄(液體/氣體)

產品特性

LORRIC 流量計

其他主要產品特性



  • 業界同流量下，最小巧，最節省空間的設計

  • 專利雙指針設計，可界定流量範圍，方便操作及管控

  • 流量刻度精緻清晰，永久不脫落，以利現場管理

  • 可針對不同濃度之溶液客制各種比重刻度，方便使用特殊液體的現場操作

  • 每一批流量計皆重新校正，提供較佳準確度

  • 溫度、比重及黏度會影響準確度，如須較高準確度，請提供相關數據客製生產

  • 最大流量值為最小流量值之10倍，可測量較大的流量範圍

  • 操作條件：
    ●流量誤差：±5% F.S.
    ●耐用壓力：5.0 kg/cm²



LORRIC 流量計







LORRIC 流量計三大特色

高於業界標準的“精準度”

專利雙指針設計

使用者思維出發，改良以貼紙黏貼界定流量傳統作法，雙指針設計，指頭輕撥指針，流量界定更便利，觀視更清晰。

雷射雕刻刻度

本體清晰的雷雕刻度利於現場辨識，公差極低，精準度高。且雷雕刻度持久耐脫落，提升流量計使用壽命。

浮子的精緻加工

高品質噴嘴的加工經驗與知識用作浮子製作上。除了使每個製作出的浮子擁有一致的高品質外。因而導致順暢的流場運動使得流量計有著絕佳的表現。
LORRIC 流量計
LORRIC 流量計
LORRIC 流量計



規格

請根據以下資訊訂購您所需流量計產品


如何訂購LORRIC流量計?

  • • 依照您對於各部材質需求，找到適合您的流量計
  • • 利用以下訂購範例的資訊提供方式與我們溝通與訂購您所需的流量計
  •   訂購範例：LORRIC 流量計



LORRIC 流量計

 系列 F301 PSU F301H PSU F301A PSU
適用流體
 水或無機物

一般不銹鋼無法使用

之特殊酸鹼溶液

            		 空氣
本體材質 PSU PSU PSU
浮球材質 AISI 316



鈦

/ Hastelloy C



PVC / AISI 316 / 鈦
導軌材質

AISI 316 / Hastelloy C
O-ring 材質
            		 EPDM / VITON
螺帽材質 UPVC
指針材質 PP
導軌底座材質 PP
流量範圍(L/min) 2.0 - 20 L/min 40 - 400 NLPM
3.0 - 30 L/min 50 - 500 NLPM
5.0 - 50 L/min 70 - 700 NLPM
8.0 - 80 L/min 100 - 1000 NLPM
10 - 100 L/min
接頭尺寸及材質
3/4"
外牙

BSPT

UPVC / PP
內牙

BSPT

UPVC / PP
插管 UPVC
熱對接 PP
1"
外牙

BSPT

UPVC / PP
NPT

UPVC / PP
內牙 BSPT UPVC / PP
NPT UPVC
插管 UPVC
熱對接 PP
  • * 以上液體流量數據以 20°C清水為測試標準;氣體流量數據以 0°C空氣、一大氣壓為測試標準。
  • * 每件流量計可選擇一種接頭規格,並根據該接頭規格所提供的材質進一步選擇適合的材質。接頭3/4" NPT 外牙/ 內牙(UPVC / PP / PSU) 為訂製品,請先來電洽詢。 流量計本體與各部零件材質是否適用貴公司的溶液,請參照耐化表。
  • * 設計設備請以實務經驗為主,以上耐溫資料僅供參考,無法適用所有使用環境。
  • * 上述流量範圍與規格材質為基本型號,請使用者及買方依照個別使用條件,選擇購買適當的產品,若您未尋找到所需產品,歡迎來電洽詢,我們十分樂意立即給予您協助。
    •
流量計尺寸




單位：mm
接頭規格   A     B   C   D     E
1"外牙 270 153 58.5 61 69
1"內牙 270 153 58.5 61 69
1"南亞 257 153 52 61 69
1"美規 257 153 52 61 69
1"日規 255 153 51 61 69
3/4"外牙 256 153 51.5 61 69
3/4"內牙 272 153 59.5 61 69
3/4"南亞 260 153 53.5 61 69
3/4"美規 254 153 50.5 61 69
3/4"日規 260 153 53.5 61 69
3/4"歐規 254 153 53.5 61 69
3/4"歐規 管壁厚 254 153 51.5 61 69
3/4"JIS MIN 254 153 49.5 61 69
1/2"美規 252 153 49.5 61 69
1/2"日規 250 153 48.5 61 69
1/2"歐規 250 153 48.5 61 69
PP OD33
ID25.2		 254 153 50.5 61 69







LORRIC 流量計








安裝
步驟一
請確認主管線已垂直安裝
步驟二
先將兩端接頭與流量計本體拆開
步驟三
安裝接頭 (含螺帽 )
LORRIC 流量計
LORRIC 流量計
LORRIC 流量計



步驟三之一
牙口接頭請用鐵氟龍膠帶

增加與主管線的密合

步驟三之二
插管式接頭安裝時

請在接頭內側以及管路外側

兩側同時上膠再進行膠合

步驟四
靜待PVC膠水完全乾燥固定

且膠水氣體完全揮發後

用手將螺帽與流量計本體鎖緊

LORRIC 流量計
LORRIC 流量計
LORRIC 流量計



點擊看流量計詳細安裝說明
