KOSCN科訊 PV710 閥前壓力保持閥

KOSCN PV710壓力保持閥用於閥前壓力控制，平衡出壓力脈動，降低壓力峰值，閥門安裝於連接主管路的支管上，可作為安全閥使用，也稱作泄壓閥。如果要求產生定義好的背壓場合，則裝在主管路上作為背壓閥使用，也稱作溢流閥。

應用
垃圾滲濾液｜純水系統｜廢水系統｜電力｜半導體｜化工｜造紙｜生物制藥｜食品飲料｜新能源｜新材料

檔案下載

PV710 型錄原廠原料處理資料公司產品型錄

立即詢價

方便和安裝維護

全塑的外觀結構，美觀且耐腐蝕
安裝方便、無需保養
接頭執行國際DIN 8063標準
任何時間均可調壓，包括工作期間

高安全性能

工作壓力可達10 bar
可有效平衡出壓力脈動，降低壓力峰值
儀表接口螺紋采用不銹鋼預埋，適應各種安裝強度
加強的PTFE橡膠覆合膜片，有更高的承壓保證

高靈活性

接液材質 PVC-U、PPH、PVDF、SUS
密封材質 EPDM、FPM
連接形式雙由令、法蘭、內螺紋（僅限不銹鋼閥體）
接口標準 DIN、JIS、ANSI
閥端儀表接口可選裝壓力表壓力傳感器
出廠前可按照要求預設所需的工作壓力

分解部件介紹與材質機構選擇

標號	零件名稱
1	調節螺桿防護帽
2	調節機構殼體
3	調節螺桿，外六角
4	調節螺桿線位螺母
5	絲杠螺母
6	彈簧上基座
7	上基座平衡球
8	調節彈簧
9	彈簧下基座
10	下基座平衡球
11	隔膜壓塊
12	複合型隔膜
13	閥體
14	鎖緊螺栓和防腐帽
15	固定安裝孔

尺寸

手動球閥

d	DN	N	H	h	L	L1	L2	L3	L4	t	V	M
16	10	80	147	25	120	-	126	-	144	14	40	6
20	15	80	147	25	120	228	126	150	144	16	40	6
25	20	107	207	32	150	264	156	180	174	19	46	6
32	25	107	207	32	150	270	156	180	174	22	46	6
40	32	146	272	53	204	331	211	230	224	26	65	8
50	40	146	272	53	204	338	211	230	224	31	65	8
63	50	146	272	53	204	343	211	230	224	38	65	8

壓力溫度曲線：PVC-U/ PVC-C

數據基於清水類介質及25年的安全壽命；其他介質的應用必須降低溫度和壓力

壓力溫度曲線：PVDF/ PPH

數據基於清水類介質及25年的安全壽命；其他介質的應用必須降低溫度和壓力

流通能力

基於20°C清水介質及1bar壓差時數據； Cv = Kv X 0.07 Fv = Kv X 0.0585 Kv (l/min) Cv (gal/min) US Fv (gal/min) GB

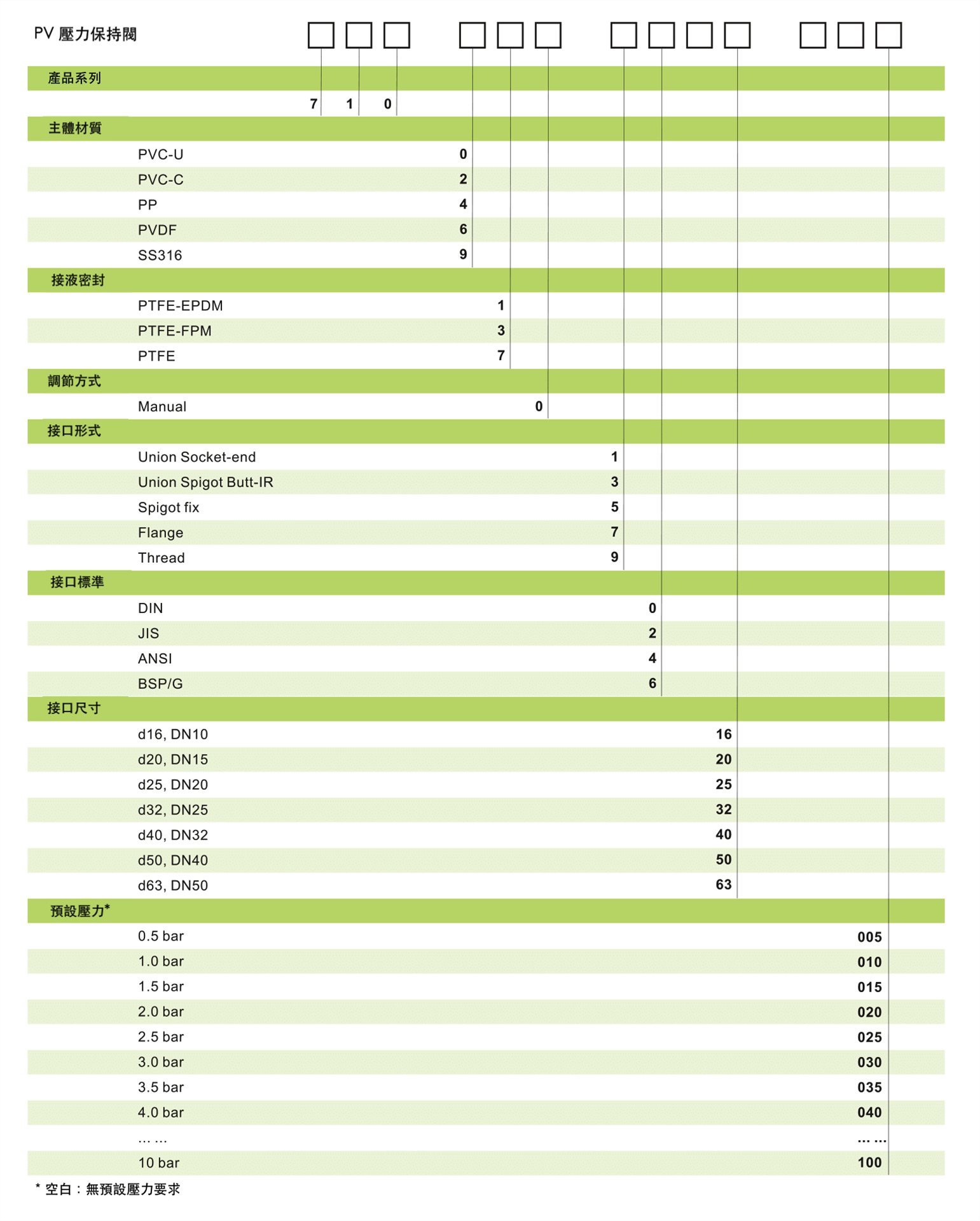

根據需求選擇代碼
