제품의 특징
"전자 유량계"란 무엇입니까?
임펠러 유량계라고도 합니다. 대략적인 물 트럭 블레이드 구조, 편심 배치, 유체가 회전하게,
우리는 펄스 형태의 신호를 추출 할 수 있습니다, 센서를 사용하여 감지, 신호에 의해 회전 회전의
수를 계산, 다음 흐름으로 유량을 변환.
蹼차륜 유량 계산 방법: 펄스 유량당 × 펄스 수 ÷ 시간 = 순간 유량
특허받은 액슬센스 기술
특허 획득 기술 - LORRIC은 라켓 위에 자석을 놓는 기존 디자인을 개선하여 특허 받은 독특한 "AxleSense 패들"을 만들었습니다. 또한 LORIC은 유량 측정 알고리즘을 재설계하여 특허받은 새로운 "AxleSense" 기술을 도입하여 매우 작은 유량의 감지 기능을 크게 업그레이드하고 패들 이상을 즉시 모니터링할 수 있습니다.

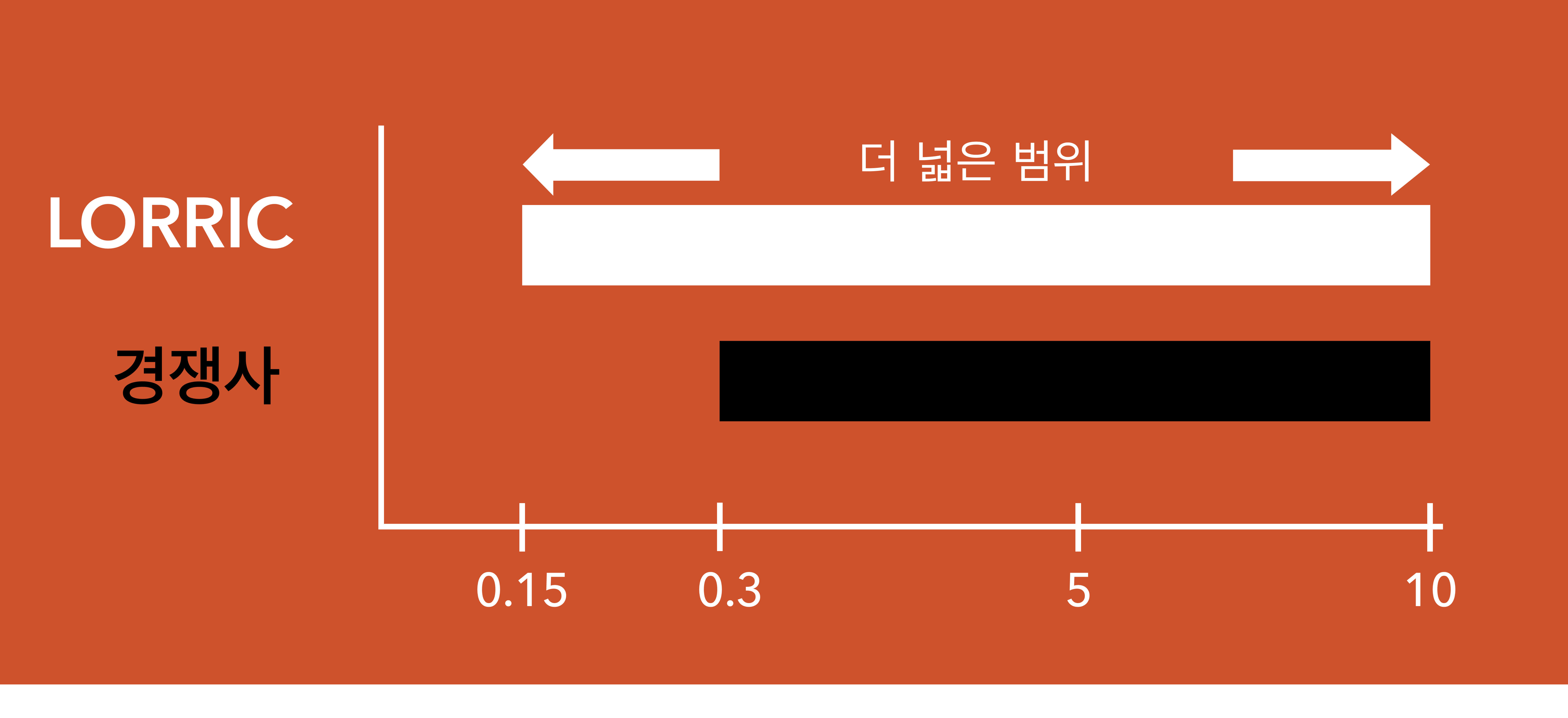

더 넓은 유량 감지 범위 (0.15m/s~10m/s)
전통적인 패들 휠 유량계에서 감지 자석은 라켓 위에 배치되며, 이는 낮은 액체 유량 단계에서 유량 감지가 전혀 흐름을 감지 할 수없는 수준에서도 오차 범위가 크다는 것을 의미합니다. LORRIC의 패들휠 유량계는 특허받은 AxleSense 기술을 사용하여 유량 감지n 방향을 전환하므로 낮은 유량에서도 모든 패들 움직임을 정확하게 감지할 수 있을 뿐만 아니라 유량 모니터링을 위한 낮은 오차 범위를 유지함으로써 사용자에게 보다 광범위한 적용 범위를 제공합니다.
* 가장 낮은 유량은 배관 직경 및 유체 계수와 같은 요인으로 인해 약간 다를 수 있습니다.

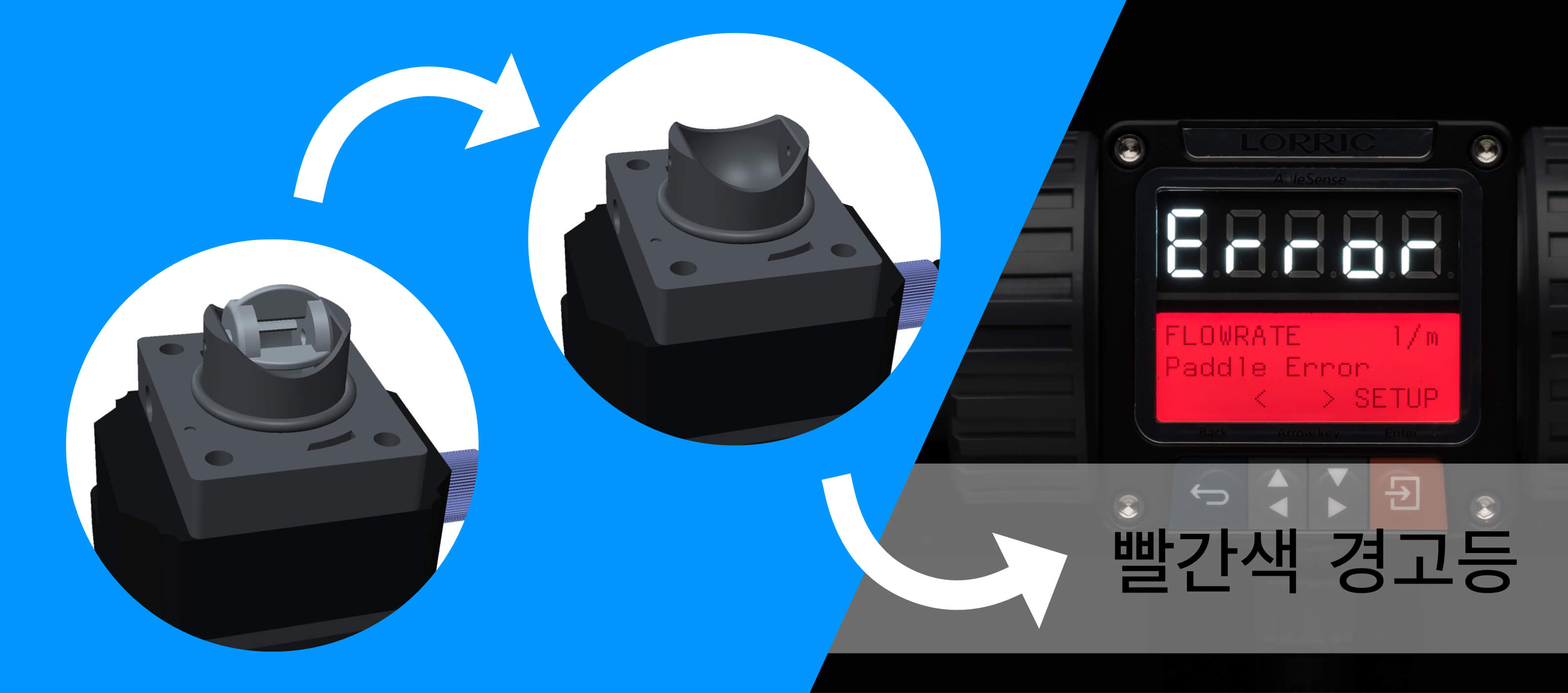

블레이드의 소실로 인한 제로 트래픽 문제를 사전에 지능적으로 감지합니다
유량계가 유량을 감지하지 못하면 펌프, 파이프라인, 장비 자체 또는 크세논 휠 유량계로 인한 결정화 또는 마모로 인한 블레이드 손실 및 손상 문제가 발생할 수 있으며, LORRIC 특허 "AxleSense 축 감지" 기술은 블레이드 이상을 사전에 즉시 감지하여 현장 관리자에게 명확한 블레이드 이상 정보를 제공하여 유량계가 더 이상 수동적인 제로 유량만 표시하지 않도록 합니다. Industry 4.0으로 가져온 사용자의 경우 LORRIC 휠 유량계에 대한 자세한 예외 정보를 공장 관리 시스템과 통합하면 현장 직원이 흐름 이상을 신속하게 해결할 수 있습니다.
양방향 흐름 감지
LORRIC의 특허받은 AxleSense 기술은 패들의 방향을 사용하여 흐름의 기본을 감지하는 동시에 파이프라인 내부의 흐름 방향에 대한 직접적인 정보를 제공합니다. 이는 공장의 관리 시스템과의 통합과 함께 현장 관리를보다 편리하게 만듭니다.
블레이드 상태 때문에 전체 예측 및 유지 보수 정보를 즉시 감지합니다
많은 공장 장비와 복잡한, 그 중 하나는 전신을 이동, 완전하고 신중한 정기적 인 유지 보수는 필수불가결하다. 정기적 인 유지 보수, 전체 정지, 검사 일정에 따라 상세한 검사 및 유지 보수, 상당한 시간 비용, 따라서, 유지 보수 정보 무결성 관행의 확실성은 "정기적 인 유지 보수"효율성을 결정하는 열쇠가 될 것입니다. IoT 및 Industry 4.0의 개념하에 LORRIC의 특허 받은 "AxleSense 축 감지" 기술은 블레이드 상태 데이터를 실시간으로 감지하고 수집하며, LORRIC 휠 유량계에 대한 예상 유지 보수 정보를 제공하며, 다양한 신호 출력으로 플랜트 중앙 제어 시스템과 통신할 수 있으며, 각 정기 유지 보수에서 장비의 갑작스러운 고장을 방지하기 위해 전체 유지 보수 정보를 제공할 수 있습니다.(자세히 보기)

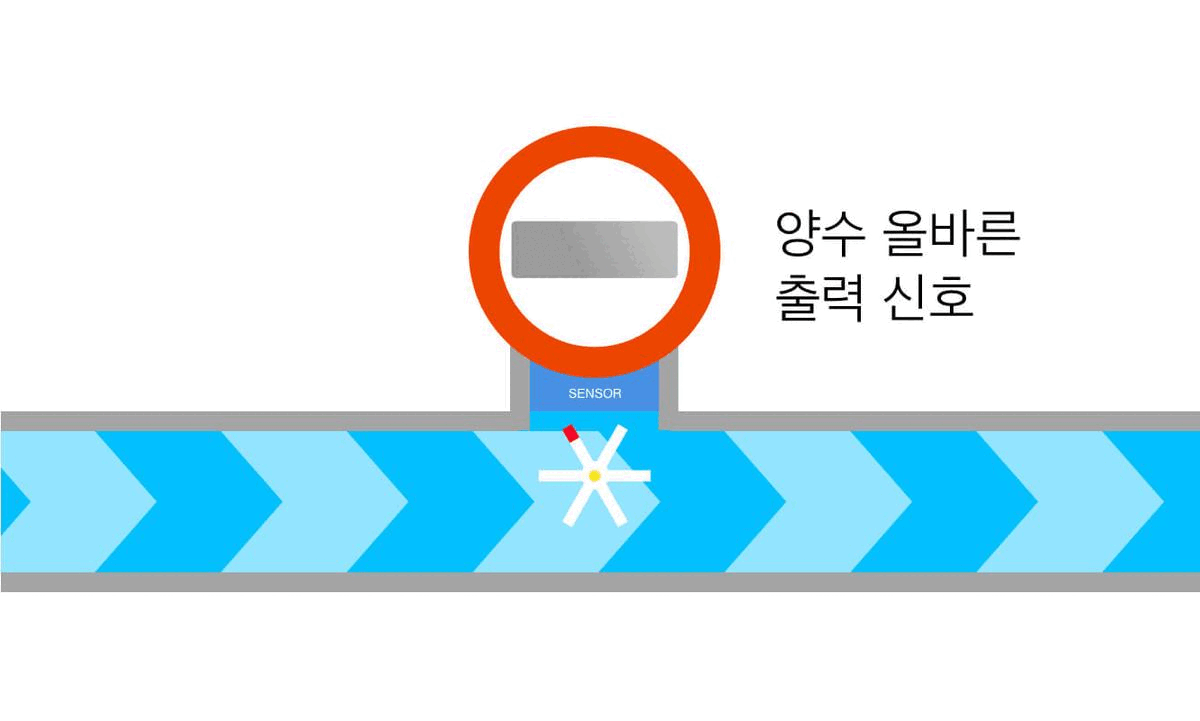

선택적으로 지정된 단방향 트래픽 데이터만 수집하고 역방향 트래픽 데이터를 제외합니다
크립콜 유량은 사용자가 액체 유출을 끄거나 배수 시 유동장이 흔들리기 때문에 유량계 휠의 역회전 현상으로 이어질 수 있으며, 출력 유량 신호는 거짓 신호로 간주될 수 있으며, 일반적으로 사용자는 거짓 신호로 간주될 수 있으며, 일반적으로 사용자는 거짓 신호의 판단 및 수정을 위해 자체 작성된 절차를 사용합니다. LORRIC의 특허 받은 AxleSense 기술은 추가 절차 없이 공장 전체 장비 운영 관리에서 역방향 트래픽 데이터를 제거하고 거짓 신호에 대한 액세스를 제공하여 높은 정확도의 트래픽 모니터링 기능을 제공합니다.
➔ 특허받은 AxleSense 기술과 전통적인 패들휠 유량계의 비교
큰 녹색, 주황색 및 빨간색 알람 표시등
◉ 큰 밝은 LED 스크린은 멀리서 언제든지 데이터 모니터링을 허용하므로 화면을 가까이에서 지속적으로 확인할 필요가 없습니다.。
◉ 녹색, 주황색 및 빨간색 표시등 : 빨간색 – 주요 이상; 녹색 – 정상 작동; 주황색 – 긴급하지 않은 데이터 표시. 이 시스템의 가장 큰 장점은 사용자가 화면에서 얼마나 멀리 서 있더라도 변화하는 표시등의 색상이 장비의 상태와 이상 발생 여부를 명확하게 나타낼 수 있다는 것입니다.
독점적인 LCD/LED 두 배 스크린 디자인, 두 배 스크린 감시
현재 전 세계에서 특허 상표를 출원하는 과정에 있습니다.
◉ 더블 스크린 디스플레이：LED - 5 자리 LED / LCD 16x3 LCD 백라이트 디스플레이
◉ 흐름 관찰을위한 대형 밝은 LED 디지트 디스플레이 화면：LED의 밝기는 장거리 모니터링에 가장 적합합니다. 제한된 표시 공간 때문에 숫자가 단어보다 더 적합합니다. LORRIC의 설계 철학에서 우리는 흐름 모니터링을 위해 대부분 수치 데이터를 표시하기 위해 대형 LED 스크린을 정렬하기로 결정했습니다. 이를 통해 더 멀리 서있는 사용자는 더 가까이 갈 필요없이 즉각적인 흐름 조건을 명확하게 관찰 할 수 있습니다.
◉ LCD 화면은보다 복잡한 텍스트 기반 세부 사항의 표시에 가장 적합합니다 ：소프트웨어 인터페이스, 화면 선명도 및 버튼 디자인은 모두 특히 유량계 설치를 위해 좁은 좁은 공간을 사용하려고 할 때 우수한보다 편리한 설치 경험에 기여합니다. LORRIC의 패들 휠 유량계의 LCD 화면은보다 자세한 텍스트를 표시 할 수있는 LCD 화면의 기능으로 인해 사용자가 필요한 모든 옵션을 쉽게 식별 할 수 있으므로 설치 및 설정 작업에 사용할 수 있으므로 더 부드럽고 빠른 유량계 설치 프로세스에 기여합니다.
주류 시장 사양을 준수하도록 맞춤화된 세 조각 디자인
◉ LORRIC의 패들 휠 유량계의 장치, 패들 세트 및 파이프의 세 가지 조각 디자인은 일반적인 시장 사양과 일치합니다. 파이프를 교체하고자 할 때 전체 유량계 세트를 교체하여보다 정확한 유량 감지가 가능하거나 파이프를 교체 할 수없는 상황에서는 이전 유량을 계속 사용하여 파이프 교체 비용을 절약 할 수 있습니다.
◉ 패들휠의 라켓은 자체적으로 교체할 수 있습니다.

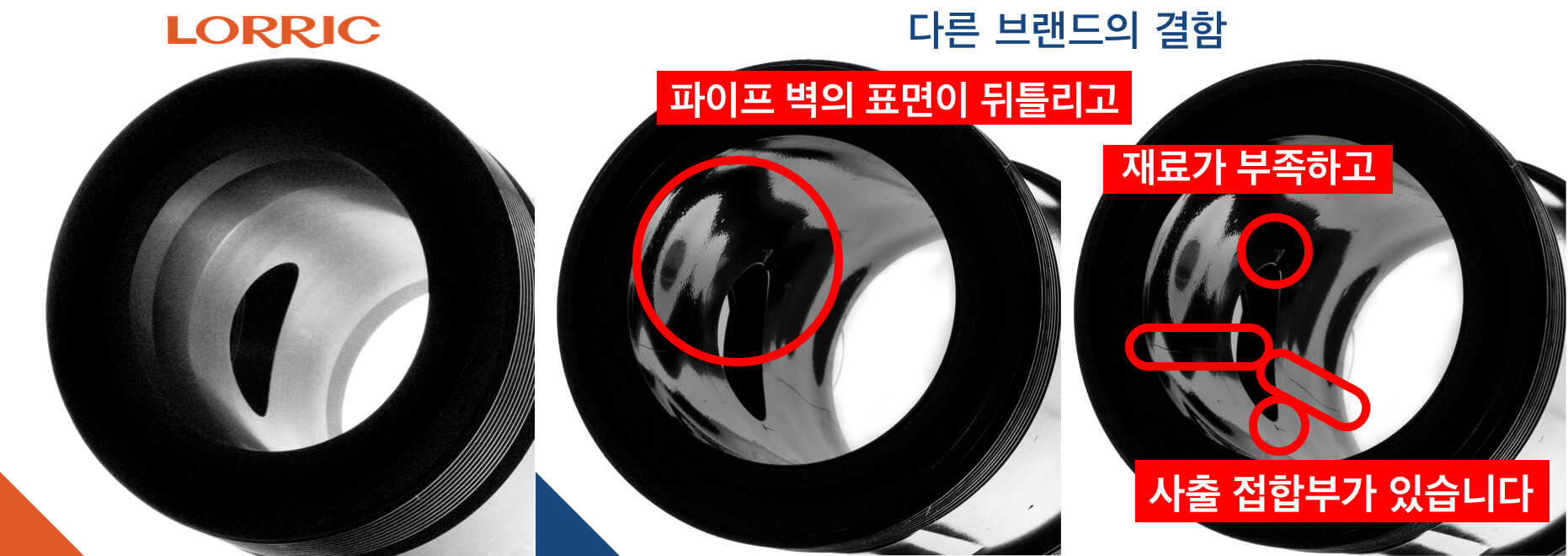

LORRIC의 가공 된 T 커넥터 파이프는 견고하고 내구성이 뛰어납니다. 파이프의 내부 벽은 안정적인 치수, 뒤틀림 및 누출이 없습니다. 그것은 완전하고 매끄러운 표면을 가지고 있습니다.
◉ LORRIC T 커넥터 파이프 :
。 당사의 가공 공정은 압출 플라스틱 바를 섬세하게 가공 된 내구성있는 T 커넥터 파이프로 바꿉니다.
。 파이프의 크기는 안정적이고 신뢰할 수 있습니다.
。 파이프 벽은 매끄럽고 뒤틀리지 않습니다. (이것은 난기류를 줄이고 더 높은 정확도를 생성합니다.)
。 선회에 의해 주입 된 플라스틱은 사출 제품보다 강도가 높으며 캡슐화, 쇼트 샷 및 본딩 라인이 없습니다.
◉ 다른 브랜드의 T 커넥터 파이프 :
。 평균 T-커넥터 파이프는 플라스틱 사출 성형으로 만들어집니다.
。 부품이 두꺼울수록 수축이 커져 파이프 벽의 표면이 고르지 않고 물결 모양이됩니다 (중간 T 커넥터 사진 참조). 이로 인해 파이프 및 난류 유체의 단면적이 일치하지 않아 계산 결과에 더 영향을 미치고 누출되기 쉽습니다.
。 또한, 사출 제품의 일반적인 캡슐화, 짧은 샷 및 필연적 인 접착 라인은 구조적 약점 (중간 T 커넥터 사진 참조)이며 장기간 사용하면 이러한 위치에서 쉽게 손상됩니다.
다른 중요한 속성
지난 14일 동안 양수/음수/순 유동량의 일일 축적
기본적인 비제조 시설과 관련하여 일반적으로 PLC 시스템 모니터링을 수행해서는 안됩니다 - LORRIC의 패들 휠 유량계는 양수 유량, 음의 유량 및 순 흐름량과 같은 여러 종류의 흐름에 대해 누적 된 모니터링 데이터를 제공합니다. 이 중 하나를 설정하여 14 일 분량의 데이터를 저장할 수 있습니다 (최대 10 자리 숫자를 동시에 표시 할 수 있음). 동시에 추가 된 배터리 덕분에 정전의 경우에도 데이터와 날짜가 계속 순서대로 유지됩니다.
화면은 파이프의 정렬에 따라 방향을 변경할 수 있습니다.
파이프가 수평이든 수직이든, LORRIC의 패들휠 유량계의 헤더, 스크린 및 디스플레이 패널은 파이프의 방향에 따라 모두 조정할 수 있으므로 다양한 상황에서 편리한 유량 모니터링이 가능합니다.
완전하고 이해하기 쉬운 지침
LORRIC은 다양한 플랫폼에서 자세한 제품 지침을 제공합니다 : 사용자는 휴대 전화에서 전자 설명서를 볼 수 있으므로 현장 운영의 편의성이 향상됩니다. 사용자는 또한 우리의 유튜브 교육 비디오를 통해 운영 과정을 더 잘 이해할 수 있습니다. LORRIC은 사용자가 제품 지침을 쉽게 사용할 수 있도록 하여 작업 완료의 효율성을 향상시킵니다.
유량계와 다른 다양한 원리와의 비교
|
가변영역유량계
|
액슬 센스 패들
휠 유량계
|
FP-AS510 특허 액슬 센스 패들 휠 유량계
|
전자기유량계
|
초음파유량계
|
| 파이프라 인손실 |
적음 |
적음 |
적음 |
없음 |
없음 |
| 비침습적 설치 |
없음 |
없음 |
없음 |
없음 |
아니요 |
| 정밀도 |
중 |
중 |
중고 |
최고 |
고 |
| 양방향흐름감지여부 |
없음 |
없음 |
가능 |
가능 |
가능 |
| 막힘여부 |
가능 |
가능 |
가능 |
불가능 |
불가능 |
| 적용가능 한유체 |
공기/액체 |
액체 |
액체 |
전도성액체 |
액체 (유기물포함) |
| 비용 |
작은 직경 파이프에서 가장 낮은 비용, 파이프 직경에 따른 비용 증가 |
파이프 직경에 따른 저비용, 비용 증가
|
파이프 직경에 따른 저비용, 비용 증가
|
파이프 직경에 따른 고비용, 비용 증가
|
중간 비용 비용은 파이프 직경에 따라 증가하지 않습니다.
|
사양
| 메커니즘 사양 |
측정 사양 |
사용자 인터페이스 |
| 방법 |
인라인(파이프 세그먼트) |
적용 가능한 유체 최대 동적 점도
|
300cSt ** |
언어 |
영어, 중국어 번체, 중국어 간체 (기타 사용자 정의 가능) |
|
파이프의 유체 온도
|
UPVC : 0 ~ 50 °C (32 ~ 122 ° F),
더 높은 온도를 위해, PPH 또는 PVDF 또는 316L 스테인리스를 사용하십시오*
|
적용 가능한 유체 |
불순물이 적은 투명하고 기름 또는 화학 물질 (<1 %) |
단위 |
미터법: 리터, 입방 미터, 미터.
시간:초, 분, 시간, 일.
제국주의: 발, 입방 발, 영국 갤런, 미국 갤런 gallon
|
| 장치 작업 환경 온도 |
-10~60°C
(14~140°F)
|
선형성 |
± 0.5 % FS (>0.3m/s) |
| T 커넥터 어댑터 |
UPVC 접착 어댑터 (ASTM, JIS, DIN),
UPVC 내부 및 외부 스레드 어댑터 (BSPT 및 NPT), PPH / PVDF 삽입 용접 피팅,
UPVC / PPH / PVDF Spigot (자세한 내용은 아래 주문 예제 참조)
|
재현성 |
± 0.4 % |
전시 |
두 배 스크린 전시: 큰 5 자리 LED,
16x3 3 색 백라이트 LCD 디스플레이
|
| OR 공차 |
± 2.5 % OR |
| T 커넥터 직경 |
DN15-65(1/2" ~ 2-1/2") |
측정 원리 |
패들 휠 |
숫자 표시
|
LED 5자리 숫자(음수 값일 때 4자리))
LCD 10자리 숫자(부호와 소수점 제외)
|
|
패들 재료
|
PVDF 또는 PPH와 임베디드 자석 + 세라믹 베어링 및 샤프
|
유속 범위 |
± 0.3~10m/s는 ± 0.15m ~ 10m/s까지 연장할 수 있습니다***
|
작동버튼 |
4버튼 키 |
| T-커넥터 재질 |
UPVC / PPH / PVDF (주문 제작) / 316L 스테인레스 스틸 |
| 전원 공급 장치 |
DC 12V to 36V 100mA |
임시 데이터 |
순간 유속 및 유량 |
유선 통신 |
자체 전원 아날로그 출력 16 비트 4-20mA (HW1.3 이후의 장치) 모드버스 RTU RS485 투라인 OCT 스위치 신호 (2 미터 케이블과 함께 배송)
|
| 응답 시간 |
< 0.5 또는 1초 |
누적 데이터 |
양수 및 음수 순 유동 부피 축적, 지난 14 일 및 오랜 시간 누적 순 흐름 볼륨
|
| 방수 수준 |
IP66* |
캘린더 기능 배터리 |
CR2032 |
* IP66: IP 코드, 국제 보호 표시, IEC 표준 60529는 때때로 침투 보호 표시로 해석되며, 침입, 먼지, 우발적 접촉 및 물에 대해 기계적 케이스 및 전기 인클로저가 제공하는 보호 수준을 분류하고 평가합니다. 첫 번째 숫자는 인클로저가 위험한 부품(예: 전기 도체, 움직이는 부품)에 대한 접근과 고체 이물질의 침투에 대해 제공하는 보호 수준을 나타냅니다. 두 번째 숫자는 인클로저가 유해한 물 침투에 대해 제공하는 보호 수준을 나타냅니다.
처음 6은 먼지가 꽉 찬 것을 의미합니다 : 먼지가 침투하지 않습니다. 접촉에 대한 완벽한 보호 (먼지 차단). 진공을 적용해야합니다. 공기 흐름에 따라 최대 8 시간의 테스트 기간. 두 번째 6은 강력한 워터 제트의 약자입니다 : 어떤 방향에서든 인클로저에 대해 강력한 제트 (12.5mm)로 투사 된 물은 유해한 영향을 미치지 않습니다.
** 이 장치는 상온의 물로 교정됩니다. 상이한 점도를 갖는 유체는 상이한 결과를 가질 수 있고, 또한 최소 및 최대 유속을 변화시킬 수 있다.
*** 유속 범위는 배관 직경 및 유체 계수와 같은 요인으로 인해 약간 다를 수 있습니다.
다른 모델 선택
| 모델 |
RS485 |
아날로그 전류 출력 (0-20mA, 4-20mA) |
OCT 출력(펄스) |
기록 기능 |
메모 |
|
FP-AS510
|
v |
v |
v |
v |
표준 버전은 재고가 있습니다. |
| FP-AS510R |
v |
|
|
|
주문 제작 가능, 재고 문의 바랍니다. |
| FP-AS510A |
|
v |
v |
|
주문 제작 가능, 재고 문의 바랍니다. |
| FP-AS510P |
|
|
v |
|
주문 제작 가능, 재고 문의 바랍니다.
|
아래 정보에 따라 주문하십시오.
LORRIC 유량계를 주문하는 방법?
- • 7패들 휠 유량계는 다음을 포함합니다 : 장치, 패들 세트, T 커넥터. 사용자는 T-커넥터 및 패들 세트의 재질과 크기를 확인해야 합니다
- • LORRIC에 주문하려면 다음 주문 예를 참조하십시오.
- • T 커넥터 + 패들 세트 (T 커넥터는 일반적으로 패들 세트와 함께 제공됩니다.)
- • 패들 세트 (패들 세트를 별도로 주문할 때 다음 주문 예를 참조하십시오.)
-
-
| 패들 휠 유량계의 주문 예제 및 해당 설명 |
| 일련 번호, |
설명, |
| FP-P020CSJV |
3/4" UPVC T 커넥터 JIS Spigot fitting，Viton oring + UPVC 패들 세트，PVDF 패들，Viton oring + FP-W010CFV |
| FP-P050CUTV |
2" UPVC T 커넥터 Union Taiwan CNS fitting，Viton oring + UPVC 패들 세트，PVDF 패들，Viton oring + FP-W010CFV |
| FP-P020CUEE |
3/4" UPVC T 커넥터 Union DIN fitting，EPDM oring + UPVC 패들 세트，PVDF 패들，EPDM oring + FP-W010CFE |
파이프 직경, 유량 및 유속 차트
| 파이프 직경 |
Flow rate (m/s) at Flow velocity (l/min) |
Flow rate at Flow velocity |
0.3
m/s |
1
m/s |
3
m/s |
6
m/s |
10
m/s |
| 1/2" |
3.6 |
12.1 |
36.2 |
72.4 |
120.6 |
| 3/4" |
5.7 |
18.8 |
56.5 |
113.1 |
188.5 |
| 1" |
8.8 |
29.5 |
88.4 |
176.7 |
294.5 |
| 1-1/4" |
13.6 |
45.3 |
135.9 |
271.7 |
452.9 |
| 1-1/2" |
22.6 |
75.4 |
226.2 |
452.4 |
754.0 |
| 2" |
36.8 |
122.6 |
367.7 |
735.4 |
1225.7 |
| 2-1/2" |
65.4 |
217.9 |
653.7 |
1307.4 |
2179.0 |
| 파이프 직경 |
Flow rate (ft/s) at Flow velocity (gal/min) |
|
1
ft/s |
3
ft/s |
10
ft/s |
20
ft/s |
30
ft/s
|
| 1/2" |
0.95 |
2.84 |
9.47 |
18.94 |
28.41 |
| 3/4" |
1.66 |
4.99 |
16.62 |
33.24 |
49.86 |
| 1" |
2.69 |
8.08 |
26.94 |
53.88 |
80.81 |
| 1-1/4" |
4.66 |
13.99 |
46.62 |
93.24 |
139.86 |
| 1-1/2" |
6.35 |
19.04 |
63.45 |
126.91 |
190.36 |
| 2" |
10.46 |
31.38 |
104.59 |
209.18 |
313.77 |
| 2-1/2" |
17.54 |
52.63 |
175.43 |
350.86 |
526.29 |
➔참조『유속, 유속 및 파이프 직경 간의 관계. 』
크기
| UPVC 파이프 - 유니온 직경 크기 (mm) |
|
A |
B |
C |
D |
E |
F |
G |
H |
| ½" |
164 |
100 |
27.6 |
36 |
62.3 |
46.2 |
115.7 |
86.2 |
| ¾" |
168 |
100 |
32.6 |
41.9 |
62.3 |
50.5 |
115.7 |
85.7 |
| 1" |
168 |
100 |
40.6 |
50 |
62.3 |
60 |
115.7 |
85.7 |
| 1¼" |
210 |
114 |
50.2 |
59.6 |
65 |
75.6 |
127 |
89.2 |
| 1½" |
218 |
120 |
56 |
65.7 |
70 |
83 |
134 |
92.5 |
| 2" |
269.5 |
133.3 |
72 |
81 |
81 |
99.7 |
148.8 |
99 |
| UPVC 파이프 - 샵관식(mm) |
|
A |
B |
C |
D |
E |
F |
| 2½" |
160 |
70 |
76 |
92 |
106.5 |
152.5 |
⚠안전 지침:
1. 보증 후, 제품의 전자 부품은 시간과 운영 환경으로 인해 노화됩니다. 장기간 사용의 밑에, 제품의 상태에 따라 신제품을 대체하십시오.
2. 주황색 또는 빨간색 LCD 백라이트 아래에서 제품을 오랫동안 작동하지 마십시오. 제품 손상 및 관련 손실이 발생할 수 있습니다.
LORRIC 이 판매하는 장비는 사용하기위한 것이 아니며 사용되지도 않습니다.:
1. 10 CFR 21 (NRC) 미만의 "기본 구성 요소"로서, 핵 설치 또는 활동에서 또는 그와 함께 사용; 또는
2. 인체에 의료행위를 하는 장비에 장착되고, 장치의 유체는 의료행위 중 인체의 어느 곳과도 접촉하게 된다
3. 기타 목적에 명시되지 않은 모든 부적절한 사용
사용자가 위에서 설명한 부적절한 사용 및 행동에 LORRIC에서 구입한 장비를 사용하는 경우, 이러한 사용의 결과(예: 부상, 기타 장비 손상, LORRIC 판매 장비의 손상 등)는 LORRIC에 기인할 수 없으며 사용자는 자신의 책임하에 있습니다. LORRIC은 LORRIC의 부적절한 사용으로 인해 LORRIC의 권리와 평판이 손상된 경우 사용자에 대한 청구를 할 권리를 보유합니다.
휠 예외 경고 기능 사용 제한:
도가니 휠 이상 경고 기능은 작업 환경, 많은 예기치 않은 환경 및 기타 원인, 또는 작업 현장 주변의 관련 장비로 인한 자기장 간섭으로 인해 장비 이상 발생 원인을 판단하는 데 도움이 되는 현장 직원으로만 사용되며, 이 기능은 장비 또는 시설에서 중요하거나 안전한 유일한 신호 소스로 비활성화될 수 있습니다. 자세한 문제 해결은 LORRIC에 문의하여 추가 지원을 받으십시오.
