SPP - Vòi phun hình xoắn ốc cho chà rửa

Dễ dàng lắp ráp, không dễ bị tắc nghẽn, góc phun sương xoắn ốc lớn
Ứng dụng
Tháp xử lý khí thải│Chữa cháy│Tháp nước làm mát

Tải danh mục trang đơn

Đặc tính sản phẩm
  • Vòi phun xoắn ốc một bộ phận.
  • Dạng phun là hình nón đặc và hình dạng phun là nhiều vòng tròn đồng tâm.
  • Thiết kế cấu trúc xoắn ốc một bộ phận có đường kính dị vật đi qua lớn hơn so với vòi phun hình nón đặc thông thường, giúp tránh tắc nghẽn một cách hiệu quả.
  • Góc vòi phun từ 120 đến 170 độ, thiết kế góc lớn bao phủ diện tích lớn hơn so với vòi phun hình nón và hình quạt thông thường.
  • Có thể hoạt động khi áp suất vận hành> 0,5kg
  • Áp suất khuyến nghị: 2.0 kgf/cm²
  • Dung sai lưu lượng: ± 5% @ 2.0 ± 0.1 kgf/cm²
  • Dung sai góc: ± 5° @ 2.0 ± 0.1 kgf/cm²
  • Ứng dụng của sản phẩm:

      ● Làm sạch: Tháp làm sạch khí (scrubber), xử lý chất thải, v.v.

      ● Làm mát: tháp nước làm mát, v.v.

      ● Rải ra: Chống cháy

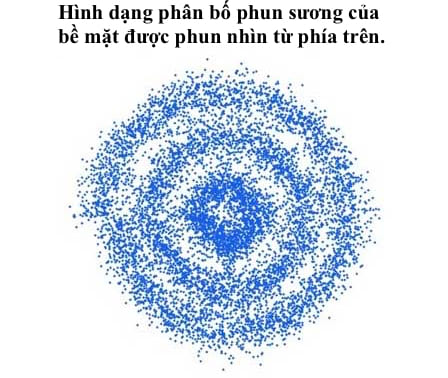

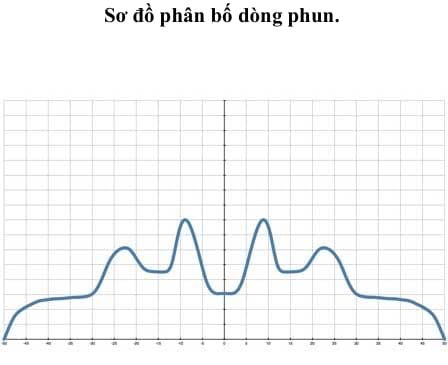

Sơ đồ hình dạng phun và phân bố dòng chảy
Sơ đồ hình dạng phun và phân bố dòng chảy-Vòi phun hình xoắn ốc
Vòi phun hình xoắn ốc

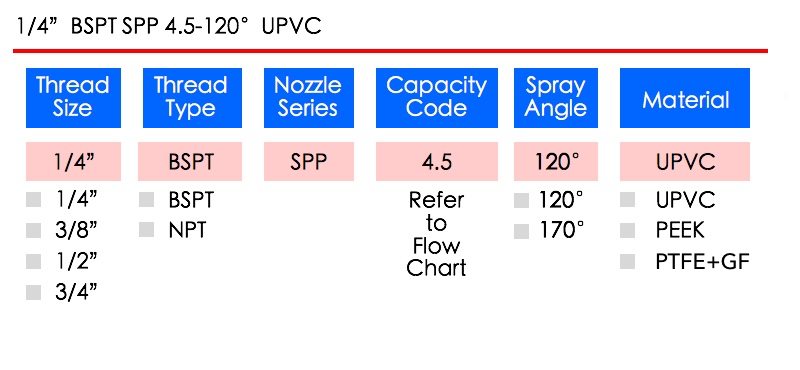

Quy cách

Quý khách vui lòng đặt mua sản phẩm vòi phun mà mình cần theo thông tin sau.


Cách đặt hàng vòi phun LORRIC?

  • • Tìm mã lưu lượng tương ứng theo yêu cầu của bạn về áp suất, lưu lượng và góc phun.
  • • ử dụng mẫu đặt hàng sau để cung cấp thông tin liên lạc với chúng tôi để đặt hàng vòi phun bạn cần.
  •   Mẫu đặt hàng :Cách đặt hàng vòi phun LORRIC

Lựa chọn đơn vị
  • *
  • *
  • *
  • *
Góc phun Mã lưu lượng Kích thước ren Lưu lượng tương ứng áp suất đường kính dị vật đi qua (mm) đường kính tương đương (mm)
1/4" 3/8" 1/2" 3/4" 1" 0.5
kgf/cm²		 0.7
kgf/cm²		 1.0
kgf/cm²		 2.0
kgf/cm²		 3.0
kgf/cm²		 4.0
kgf/cm²		 5.0
kgf/cm²
120° 4.5 v


  2.25 2.66 3.18 4.50 5.51 6.36 7.12 1.55 2.38
120° 12.8 v


  6.40 7.57 9.05 12.8 15.7 18.1 20.2 2.53 3.97
170° 12.8 v         6.40 7.57 9.05 12.8 15.7 18.1 20.2 2.53 3.97
170° 34   v       17.0 20.1 24.0 34.0 41.6 48.1 53.8
170° 52.7
v

  26.4 31.2 37.3 52.7 64.5 74.5 83.3 3.00 7.94
170° 105

v
  52.5 62.1 74.2 105 129 148 166 4.75 11.1
170° 134


v   67.0 79.3 94.8 134 164 190 212 4.75 12.7
170° 214         v 107 127 151.3 214 262 303 338 5.5 16
Góc phun Mã lưu lượng Kích thước ren Lưu lượng tương ứng áp suất đường kính dị vật đi qua (mm) đường kính tương đương (mm)
1/4" 3/8" 1/2" 3/4" 1" 0.05
MPa		 0.1
MPa		 0.15
MPa 		0.2
MPa		 0.3
MPa
 0.4
MPa		 0.5
MPa
120° 4.5 v


  2.27 3.21 3.94 4.54 5.57 6.43 7.18 1.55 2.38
120° 12.8 v


  6.46 9.14 11.19 12.9 15.8 18.3 20.4 2.53 3.97
170° 12.8 v         6.46 9.14 11.19 12.9  15.8 18.3 20.4 2.53 3.97
170° 34   v       17.2 24.3 29.7  34.3 42.0 48.5 54.3
170° 52.7
v

  26.6 37.6 46.1 53.2 65.2 75.3 84.1 3.00 7.94
170° 105

v
  53.0 75.0 91.8 106 130 150 168 4.75 11.1
170° 134


v   67.7 95.7 117 135 166 191 214 4.75 12.7
170° 214         v 108 152.8 187 216 265 306 342 5.5 16
Góc phun Mã lưu lượng Kích thước ren Lưu lượng tương ứng áp suất đường kính dị vật đi qua (mm) đường kính tương đương (mm)
1/4" 3/8" 1/2" 3/4" 1" 0.5
bar
 0.7
bar		 1.0
bar 		2.0
bar		 3.0
bar 		4.0
bar		 5.0
bar
120° 4.5 v


  2.27 2.69 3.21 4.54 5.57 6.43 7.18 1.55 2.38
120° 12.8 v


  6.46 7.65 9.14 12.9 15.8 18.3 20.4 2.53 3.97
170° 12.8 v         6.46 7.65 9.14 12.9 15.8 18.3 20.4 2.53 3.97
170° 34   v       17.2 20.3 24.3 34.3 42.0 48.6 54.3
170° 52.7
v

  26.6 31.5 37.6 53.2 65.2 75.3 84.1 3.00 7.94
170° 105

v
  53.0 62.7 75.0 106 130 150 168 4.75 11.1
170° 134


v   67.7 80.1 95.7 135 166 191 214 4.75 12.7
170° 214         v 108 127.8 152.8 216 265 306 342 5.5 16
Góc phun Mã lưu lượng Kích thước ren Lưu lượng tương ứng áp suất đường kính dị vật đi qua (inch) đường kính tương đương (inch)
1/4" 3/8" 1/2" 3/4" 1" 5
psi		 10
psi		 20
psi 		30
psi		 40
psi 		50
psi		 60
psi
120° 4.5 v


  0.49 0.71 0.99 1.22 1.41 1.58 1.73 0.060 0.093
120° 12.8 v

  1.42 2.00 2.84 3.47 4.01 4.48 4.91 0.099 0.155
170° 12.8 v         1.42 2.00 2.84 3.47 4.01 4.48 4.91 0.099 0.155
170° 34   v       3.76 5.32 7.53 9.22 10.7 11.9 13.0
170° 52.7
v

  5.84 8.25 11.7 14.3 16.5 18.5 20.2 0.117 0.310
170° 105

v
  11.6 16.4 23.3 28.5 32.9 36.8 40.3 0.185 0.433
170° 134


v   14.8 21.0 29.7 36.4 42.0 46.9 51.4 0.185 0.495
170° 214         v 23.7 33.5 47.4 58.1 67 74.9 82.1 0.216 0.629
  • * Áp suất tiêu chuẩn: được đánh dấu bằng chữ đỏ.
  • * Nếu bạn đang sử dụng thiết bị cầm tay, để tiện sử dụng, chúng tôi sẽ chỉ hiển thị lưu lượng tương ứng của ba loại áp suất. Nếu bạn cần thêm thông tin về lưu lượng của nhiều loại áp suất hơn, vui lòng sử dụng máy tính của bạn để duyệt trang web này.
Vật liệu

  • UPVC (sử dụng trong môi trường dưới 60 ° C)

  • PEEK (được sử dụng trong môi trường dưới 260 ° C /482 ° F và hóa chất có tính ăn mòn cao)

  • PTFE

LORRIC Vòi phun hình xoắn Vật liệu chọn






Ba đảm bảo cho việc lựa chọn vật liệu LORRIC
Kim loại
Chúng tôi sử dụng cả khối vật liệu thanh rèn, thông qua phương thức tiện để tạo thành các sản phẩm kim loại cứng và bền.
Nhựa
Chúng tôi cam kết không bao giờ sử dụng vật liệu tái chế để đảm bảo chất lượng và hiệu suất cao của các sản phẩm nhựa.
Đảm bảo chất lượng cao
Tất cả các vật liệu đều được mua từ các nhà cung cấp hàng đầu thế giới, các vật liệu đều có chứng nhận chất lượng để chứng minh chất lượng cao.
Kim loại
Nhựa
Đảm bảo chất lượng cao

Kích thước
Bộ đo bước ren
(BSPT) 		Kích thước (mm) Trọng lượng (g)
  A     B   UPVC PEEK
1/4" Ren ngoài
 16 52 7.2 6.5
3/8" Ren ngoài
 20 61 10 16
1/2" Ren ngoài
 22 77 13.6 12
3/4" Ren ngoài
 28 90 30 28.5

LORRIC Vòi xoắn ốc Kích thước

Lắp đặt
Hai bước đơn giản! Lắp đặt vòi phun dễ dàng!
Bước 1

Ren cái của khoan ống phun có cùng kích thước với vòi phun.

Bước 2

Nếu bạn cần chống rò rỉ tốt hơn.

Hãy quấn một dải băng Teflon quanh ren của vòi phun.

Căn chỉnh ren của vòi phun thẳng hàng với ren cái của ống phun.

Vặn vòi phun theo chiều kim đồng hồ vào ren cái.



Hoàn thành

Hoàn tất lắp đặt.

LORRIC Lắp đặt vòi phun 1
LORRIC Lắp đặt vòi phun 2
LORRIC Lắp đặt vòi phun 3
