Easy to install, More stable flow field, Patented dual-indicator, Laser engraved scales, Customizable specific gravity scales
Ứng dụng
Water treatment
PCB│Cleaning

[Cải tiến thiết kế] của thế hệ lưu lượng kế mới của LORRIC



Tải danh mục trang đơn(chất lỏng/khí)

Đặc tính của sản phẩm

LORRIC Lưu lượng

Các đặc tính chính khác của sản phẩm
  • The design is the smallest and the most space-saving in the same flow of the nozzle industry.
  • Patented dual-indicator design for easy and clear flow range management.
  • Laser engraved degree scales provide better readability and longer life.
  • Available in customizable units and specific gravity (SG).
  • Each batch of flow meters will be calibrated before delivery for our best precision guarantee.
  • Hastelloy float is available for specific high PH liquid usage.
  • Perpendicular joint is available for space saving installation.
  • Operating Conditions

 Full Scale Accuracy: ±5%

● Working pressure: 5.0kg/cm²





LORRIC Lưu lượng







Ba đặc điểm của lưu lượng kế LORRIC

[Độ chính xác] cao hơn tiêu chuẩn ngành

Thiết kế hai kim được cấp bằng sáng chế

Xuất phát từ suy nghĩ của người dùng, thực hiện cải tiến phương pháp truyền thống sử dụng nhãn dán để xác định lưu lượng, với thiết kế hai kim, dễ dàng dùng đầu ngón tay để lấy con trỏ ra, phân chia lưu lượng thuận tiện hơn, xem rõ ràng hơn.

Vạch khắc laser

Việc khắc rõ ràng trên thân chính giúp dễ dàng nhận dạng tại hiện trường, dung sai cực thấp và độ chính xác cao. Ngoài ra, vạch khắc có độ bền cao và không bị bong ra, giúp cải thiện tuổi thọ của lưu lượng kế.

Phao được gia công tỉ mỉ

Kinh nghiệm gia công và kiến thức về vòi phun chất lượng cao được sử dụng trong sản xuất phao. Ngoài việc làm cho mỗi chiếc phao được sản xuất có chất lượng cao như nhau, chuyển động trường dòng chảy trơn tru còn làm cho lưu lượng kế có hiệu suất tuyệt vời.
LORRIC Lưu lượng
LORRIC Lưu lượng
LORRIC Lưu lượng



Quy cách

Vui lòng đặt mua sản phẩm lưu lượng kế bạn cần theo thông tin sau


Làm thế nào để đặt mua lưu lượng kế LORRIC?

  • • Theo yêu cầu của bạn đối với từng vật liệu, hãy tìm đồng hồ đo lưu lượng phù hợp với bạn.
  • • Sử dụng thông tin đặt hàng theo mẫu sau để cung cấp thông tin liên lạc với chúng tôi và đặt hàng lưu lượng kế bạn cần.

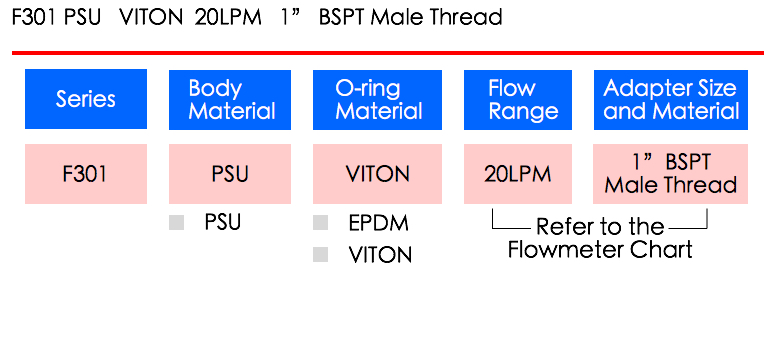

  •   Mẫu đặt hàng :
  • LORRIC Lưu lượng

table

LORRIC Lưu lượng

Dòng sản phẩm F301 PSU F301H PSU F301A PSU
Chất lỏng áp dụng
Nước hoặc các chất vô cơ

When chemicals are corrosive to stainless steel

Air
Vật liệu thân PSU PSU PSU
Vật liệu bóng nổi AISI 316 Ti / Hastelloy C PVC / AISI 316 / Ti
Vật liệu rãnh trượt AISI 316 / Hastelloy C
Vật liệu O-ring
EPDM / VITON
Vật liệu đai ốc UPVC
Vật liệu đế đường ray PP
Phạm vi lưu lượng(L/min) 2.0 - 20 L/min 40 - 400 NLPM
3.0 - 30 L/min 50 - 500 NLPM
5.0 - 50 L/min 70 - 700 NLPM
8.0 - 80 L/min 100 - 1000 NLPM
10 - 100 L/min
Kích thước và chất liệu Đầu nối
3/4"
Ren ngoài BSPT UPVC / PP
Ren trong BSPT UPVC / PP
Ống chèn UPVC
Đấu nối nhiệt PP
1"
Ren ngoài BSPT UPVC / PP
NPT UPVC / PP
Ren trong BSPT UPVC / PP
NPT UPVC
Ống chèn UPVC
Đấu nối nhiệt PP
    • Dữ liệu lưu lượng chất lỏng ở trên sử dụng nước sạch 20°C làm tiêu chuẩn thử nghiệm; dữ liệu lưu lượng khí sử dụng không khí và áp suất khí quyển 0° C làm tiêu chuẩn thử nghiệm.
    • Đối với mỗi lưu lượng kế, bạn có thể chọn một quy cách của đầu nối và tiếp tục chọn vật liệu phù hợp theo vật liệu được cung cấp bởi quy cách của đầu nối. Đầu nối 3/4" NPT ren ngoài/ren trong (UPVC/PP/PSU) là sản phẩm đặt hàng, vui lòng gọi điện trước. Chất liệu của thân lưu lượng kế và từng bộ phận có phù hợp với dung dịch của công ty bạn hay không, vui lòng tham khảo bảng kháng hóa chất.
    • Thiết bị được thiết kế dựa trên kinh nghiệm thực tế. Thông tin về chịu nhiệt độ ở trên chỉ mang tính chất tham khảo và không thể áp dụng cho mọi môi trường sử dụng.
    •  * Phạm vi lưu lượng và quy cách, vật liệu nêu trên là các kiểu cơ bản. Người dùng và người mua vui lòng lựa chọn sản phẩm phù hợp tùy theo điều kiện sử dụng của mình. Nếu bạn vẫn chưa tìm được sản phẩm bạn cần, vui lòng điện thoại cho chúng tôi, chúng tôi rất vui được hỗ trợ bạn.
Kích thước lưu lượng kế




đơn vị : mm
Thông số nguồn   A     B   C   D     E
1" Ren ngoài 270 153 58.5 61 69
1" Ren trong 270 153 58.5 61 69
1"CNS 257 153 52 61 69
1"ASTM 257 153 52 61 69
1"JIS 255 153 51 61 69
3/4" Ren ngoài 256 153 51.5 61 69
3/4" Ren trong 272 153 59.5 61 69
3/4"CNS 260 153 53.5 61 69
3/4"ASTM 254 153 50.5 61 69
3/4"JIS 260 153 53.5 61 69
3/4"DIN 254 153 53.5 61 69
3/4"DIN Thick pipe wall 254 153 51.5 61 69
3/4"JIS MIN 254 153 49.5 61 69
1/2"ASTM 252 153 49.5 61 69
1/2"JIS 250 153 48.5 61 69
1/2"DIN 250 153 48.5 61 69
PP OD33
ID25.2
254 153 50.5 61 69







LORRIC Lưu lượng








Lắp đặt
Bước 1.
Vui lòng xác nhận đường dây chính đã được lắp đặt theo chiều dọc
Bước 2.
Trước tiên, tháo rời hai đầu của đầu nối và thân lưu lượng kế
Bước 3.
Lắp đặt đầu nối (bao gồm đai ốc)
LORRIC Lưu lượng
LORRIC Lưu lượng
LORRIC Lưu lượng



Bước 3-1.
Vui lòng sử dụng băng Teflon cho đầu nối miệng ren

Tăng độ kín khít với dây chính



Bước 3-2.
Khi lắp đặt đầu nối dạng ống chèn
Ở bên trong mối nối và bên ngoài đường ống
Dính keo hai bên cùng lúc và dán lại



Bước 4.
Chờ cho đến khi keo PVC khô hoàn toàn và cố định
Và sau khi khí keo bay hơi hoàn toàn
Dùng tay vặn chặt đai ốc vào thân lưu lượng kế



LORRIC Lưu lượng
LORRIC Lưu lượng
LORRIC Lưu lượng

Nhấp để xem hướng dẫn lắp đặt lưu lượng kế chi tiết
