วิธีอ่านค่า Rotameter

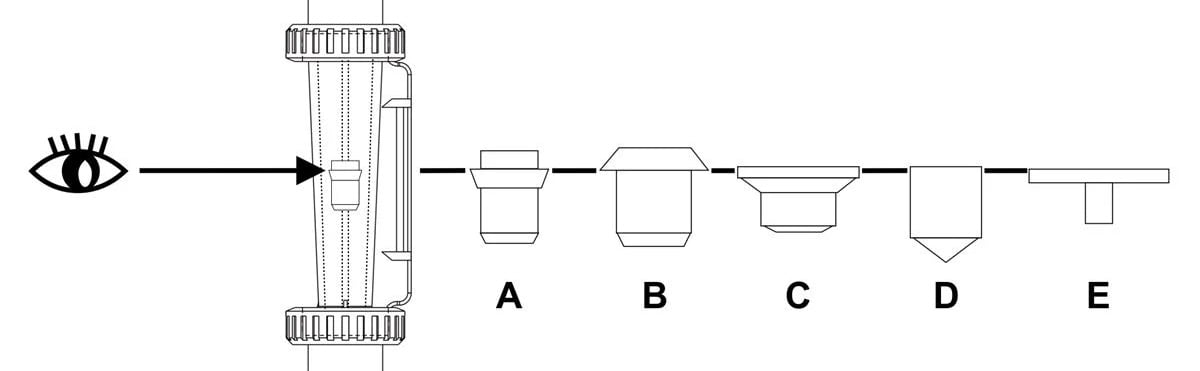

ประเภทของลูกลอยและวิธีการอ่านแสดงไว้ในภาพประกอบด้านล่าง:
- เมื่ออ่านค่าอัตราการไหล ให้ปรับระดับสายตาให้ขนานกับจุดอ่านค่า
- ใช้ตำแหน่งอ่านค่าที่ถูกต้องตามเส้นสีดำในภาพประกอบ ขึ้นอยู่กับรูปทรงของลูกลอยที่คุณใช้งาน
- วิธีการอ่านค่า:
| ประเภทของลูกลอย |
วิธีการอ่านค่า |
| A |
สำหรับลูกลอยประเภทนี้ ให้อ่านค่าที่เส้นผ่านศูนย์กลางสูงสุดของลูกลอย |
| B |
| C |
สำหรับลูกลอยประเภทอื่น ให้อ่านค่าที่ด้านบนของลูกลอย |
| D |
| E |
[1]
