면적 유량계 (플로트 유량계) 소개

목차

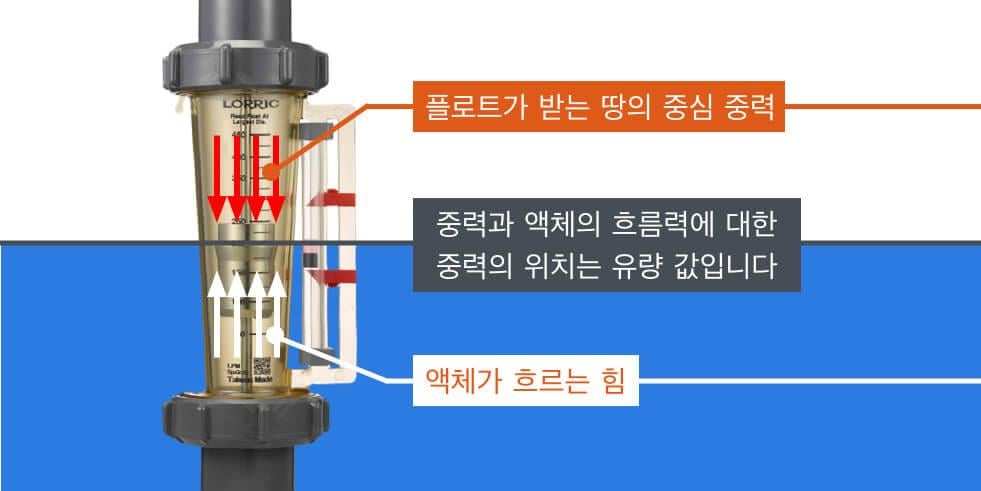

1. 로타미터(가변 면적 유량계)의 작동 원리 rotameter

로타미터 측정
  1. 유량은 부력, 액체의 인력과 추진력, 중력 간의 균형을 이용하여 파이프의 단면적이 아래에서 위로 변화하는 것을 통해 측정됩니다. 이 원리는 시스템 내 유량을 정확하게 측정할 수 있게 해줍니다.
  2. 가변 면적 유량계는 수직으로 설치해야 합니다.
  3. 부력으로 인해 액체의 힘과 플로트(부표) 재료를 고려해야 합니다.
  4. 기계 가공 품질과 플로트 설계는 균형 위치에 영향을 미칩니다.
  5. 가이드 로드가 있는 가변 면적 유량계와 없는 유량계 간에는 정확도 차이가 있습니다. 가이드 로드가 있는 모델은 플로트가 항상 유량계의 축에 머물도록 해주기 때문에 더 정확합니다. 반면, 가이드 로드가 없는 플로트는 축에서 벗어나 정확도에 영향을 미칠 수 있습니다. 따라서 정확도는 부분적으로 가이드 로드에 의존합니다.
  6. 저가의 무브랜드 유량계나 모조품은 설계와 가공이 불량하여 가이드 로드가 비뚤어지는 문제가 발생할 수 있으며, 이로 인해 유량이 정확하지 않게 됩니다.
  7. LORRIC의 가변 면적 유량계 본체는 고정밀 저공차의 고분자 주입 성형으로 제작되며, 유리 재료와는 뚜렷하게 대비됩니다.
  8. LORRIC의 가변 면적 유량계는 정밀한 가공과 세밀한 조정을 거쳐 제작되며, 고객의 요구에 따라 특정 사양으로 맞춤 제작할 수 있습니다.
  9. 유량계에 명확한 손상이 없다면, 플로트의 급격한 이동이나 불안정한 유량과 같은 이상은 배관 문제로 인해 발생할 수 있습니다.
[1]

2. 가변 면적 유량계의 세 가지 장점

  • 눈으로 쉽게 유량을 시각적으로 확인할 수 있습니다.
  • 투명한 튜브를 통해 유체의 상태를 관찰할 수 있습니다.
  • 간편하고 빠르게 유량 데이터를 얻을 수 있는 방법입니다.

3. 플로트를 통해 유량을 읽는 방법

Read Flow Rate through the Float
위의 다이어그램을 참조하여 플로트 유형을 확인하고, 다음은 읽는 방법입니다:
  • 유량을 읽을 때 눈높이를 읽는 지점과 맞추세요.
  • 주문한 유량계 플로트(로터)에 맞는 정확한 읽기 위치를 사용하세요. 다이어그램의 가로 검은 선이 각 유형의 유량계 플로트(로터)에 대한 올바른 유량 읽기 지점을 나타냅니다.
  • 유량계 플로트를 읽는 주요 포인트에 대한 요약은 관련 기사에서 확인할 수 있습니다.

4. 간편한 유량 범위 설정을 위한 특허 듀얼 포인터 디자인

LORRIC's Patent Dual-Pointer Design
LORRIC은 사용자 중심의 접근 방식으로 제품을 개발하여, 기존의 접착 라벨을 사용한 유량 범위 설정 방식을 개선했습니다. 듀얼 포인터 디자인을 통해 사용자는 간단한 손가락 터치로 유량 범위나 고정 유량을 쉽게 설정할 수 있으며, 가시성이 뛰어나고 손상 위험이 줄어듭니다. 또한, LORRIC의 가변 면적 유량계는 레이저로 새겨진 눈금을 특징으로 하며, 각 개별 유량계에 대해 정밀하게 테스트 및 보정되어 정확한 측정이 가능합니다.

LORRIC 로타미터(면적 유량계)에 대해 더 알아보기
