Patented dual-indicator
Laser engraved degree scales
Ứng dụng
Water treatment
PCB│Cleaning

Tải danh mục trang đơn

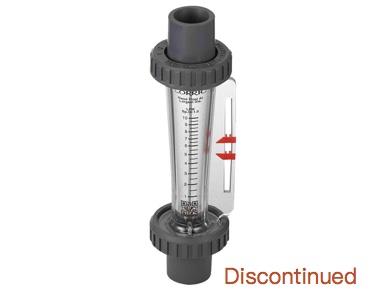

F10 series has been discontinued. Please select our  new F201 series instead.

Đặc tính của sản phẩm

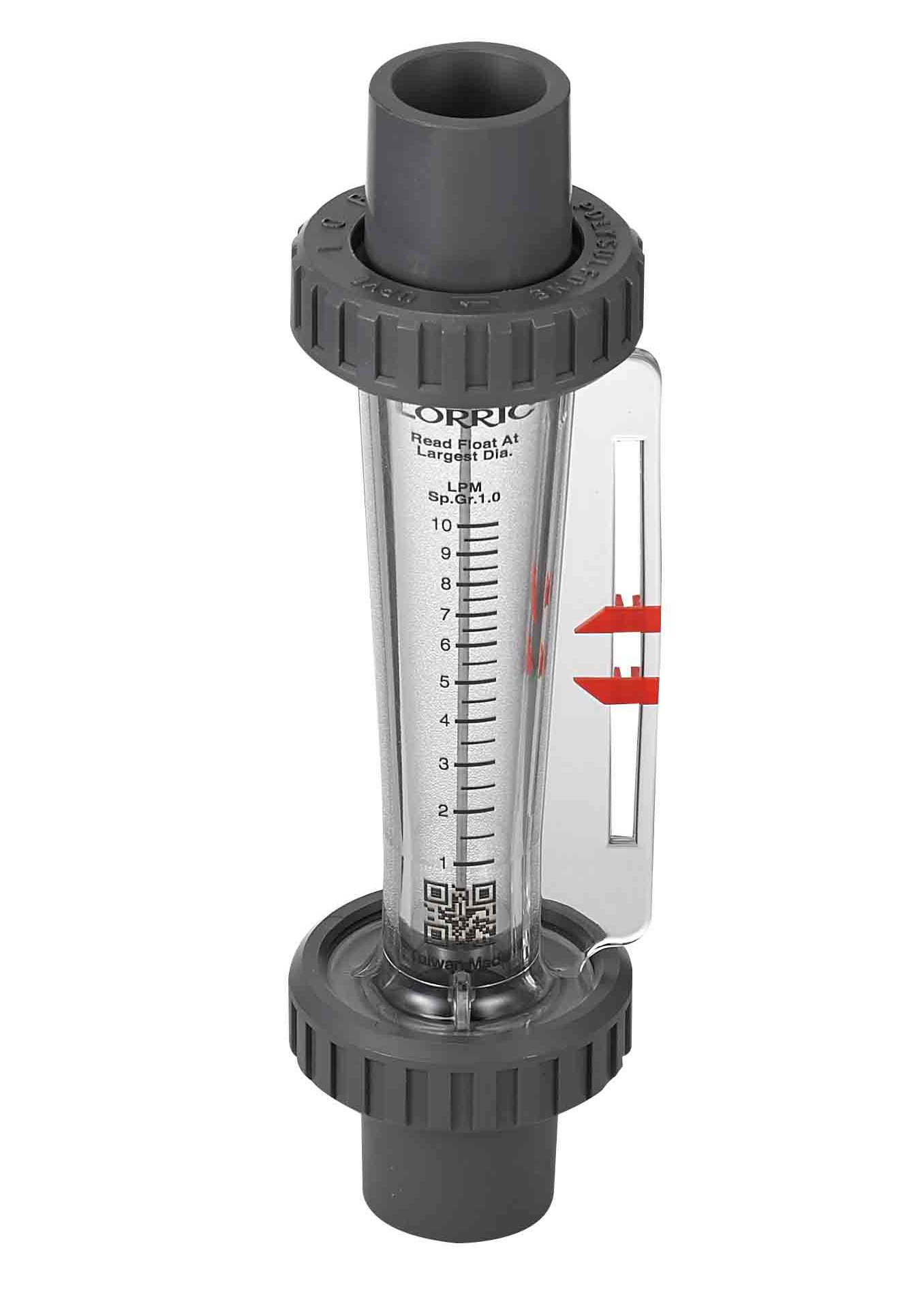

  • Patented dual-indicator design for easy and clear flow range management.
  • Laser engraved degree scales provide better readability and longer life.
  • Available in customizable units and specific gravity (SG).
  • Each batch of flow meters will be calibrated before delivery for our best
    precision guarantee.
  • Perpendicular joint is available for space saving installation.
  • Hastelloy float is available for specific high PH liquid usage.
  • Operating Conditions

      Full Scale Accuracy: ±5%.

     ● Max. working pressure: 6.0kg/cm²

LORRIC Lưu lượng







Ba đặc điểm của lưu lượng kế LORRIC

[Độ chính xác] cao hơn tiêu chuẩn ngành

Thiết kế hai kim được cấp bằng sáng chế

Xuất phát từ suy nghĩ của người dùng, thực hiện cải tiến phương pháp truyền thống sử dụng nhãn dán để xác định lưu lượng, với thiết kế hai kim, dễ dàng dùng đầu ngón tay để lấy con trỏ ra, phân chia lưu lượng thuận tiện hơn, xem rõ ràng hơn.

Vạch khắc laser

Việc khắc rõ ràng trên thân chính giúp dễ dàng nhận dạng tại hiện trường, dung sai cực thấp và độ chính xác cao. Ngoài ra, vạch khắc có độ bền cao và không bị bong ra, giúp cải thiện tuổi thọ của lưu lượng kế.

Phao được gia công tỉ mỉ

Kinh nghiệm gia công và kiến thức về vòi phun chất lượng cao được sử dụng trong sản xuất phao. Ngoài việc làm cho mỗi chiếc phao được sản xuất có chất lượng cao như nhau, chuyển động trường dòng chảy trơn tru còn làm cho lưu lượng kế có hiệu suất tuyệt vời.
LORRIC Lưu lượng
LORRIC Lưu lượng
LORRIC Lưu lượng



Quy cách

Vui lòng đặt mua sản phẩm lưu lượng kế bạn cần theo thông tin sau


Làm thế nào để đặt mua lưu lượng kế LORRIC?

    • • Theo yêu cầu của bạn đối với từng vật liệu, hãy tìm đồng hồ đo lưu lượng phù hợp với bạn.
    • • Sử dụng thông tin đặt hàng theo mẫu sau để cung cấp thông tin liên lạc với chúng tôi và đặt hàng lưu lượng kế bạn cần.

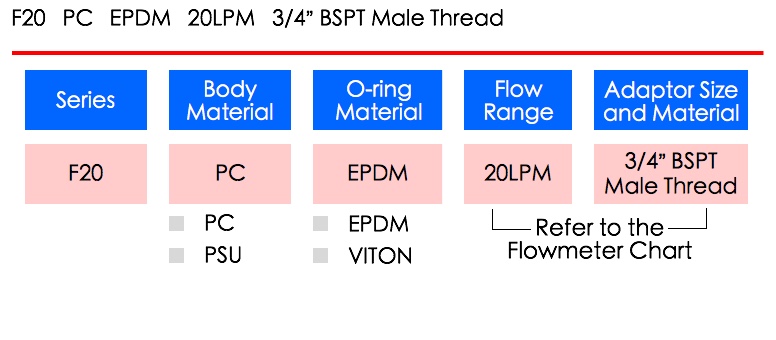

    •   Mẫu đặt hàng : LORRIC Lưu lượng

table
LORRIC Lưu lượng
Dòng sản phẩm F20 PC F20 PSU F20H PSU F20A PSU / F20AH AIR
Chất lỏng áp dụng

Nước máy thông thường

Nước hoặc các chất vô cơ

Dung dịch axit-bazơ đặc biệt không thể sử dụng cho thép không gỉ thông thường

Air
Vật liệu thân PC PSU PSU PSU
Vật liệu bóng nổi AISI 316 AISI 316 Ti / Hastelloy C PVC / AISI 316 / Hastelloy C
Vật liệu rãnh trượt AISI 316 / Ti
Vật liệu O-ring
EPDM / VITON
Vật liệu đai ốc UPVC / Aluminum
Vật liệu đế đường ray UPVC / PSU
Phạm vi lưu lượng(L/min) 1.0 - 10 L/min 3.0 - 30 NLPM
1.5 - 15 L/min 5.0 - 50 NLPM
2.0 - 20 L/min 10 - 100 NLPM
3.0 - 30 L/min 35 - 350 NLPM
4.0 - 40 L/min 50 - 500 NLPM
5.0 - 50 L/min 100 - 1000 NLPM
Kích thước và chất liệu Đầu nối
1/2"
Ren ngoài BSPT UPVC / PP
Ren trong BSPT UPVC / PP
NPT UPVC
Ống chèn
UPVC
Đấu nối nhiệt PP
3/4"
Ren ngoài
BSPT UPVC / PSU / PP
NPT UPVC
Ren trong BSPT UPVC / PSU / PP
NPT UPVC

 Panel Elbow Male Thread

BSPT PVC
Panel Elbow Welding Type UPVC
Ống chèn UPVC
Đấu nối nhiệt
PP
    • Dữ liệu lưu lượng chất lỏng ở trên sử dụng nước sạch 20°C làm tiêu chuẩn thử nghiệm; dữ liệu lưu lượng khí sử dụng không khí và áp suất khí quyển 0° C làm tiêu chuẩn thử nghiệm.
    • Đối với mỗi lưu lượng kế, bạn có thể chọn một quy cách của đầu nối và tiếp tục chọn vật liệu phù hợp theo vật liệu được cung cấp bởi quy cách của đầu nối. Đầu nối 3/4" NPT ren ngoài/ren trong (UPVC/PP/PSU) là sản phẩm đặt hàng, vui lòng gọi điện trước. Chất liệu của thân lưu lượng kế và từng bộ phận có phù hợp với dung dịch của công ty bạn hay không, vui lòng tham khảo bảng kháng hóa chất.
    • Thiết bị được thiết kế dựa trên kinh nghiệm thực tế. Thông tin về chịu nhiệt độ ở trên chỉ mang tính chất tham khảo và không thể áp dụng cho mọi môi trường sử dụng.
    • * Phạm vi lưu lượng và quy cách, vật liệu nêu trên là các kiểu cơ bản. Người dùng và người mua vui lòng lựa chọn sản phẩm phù hợp tùy theo điều kiện sử dụng của mình. Nếu bạn vẫn chưa tìm được sản phẩm bạn cần, vui lòng điện thoại cho chúng tôi, chúng tôi rất vui được hỗ trợ bạn.

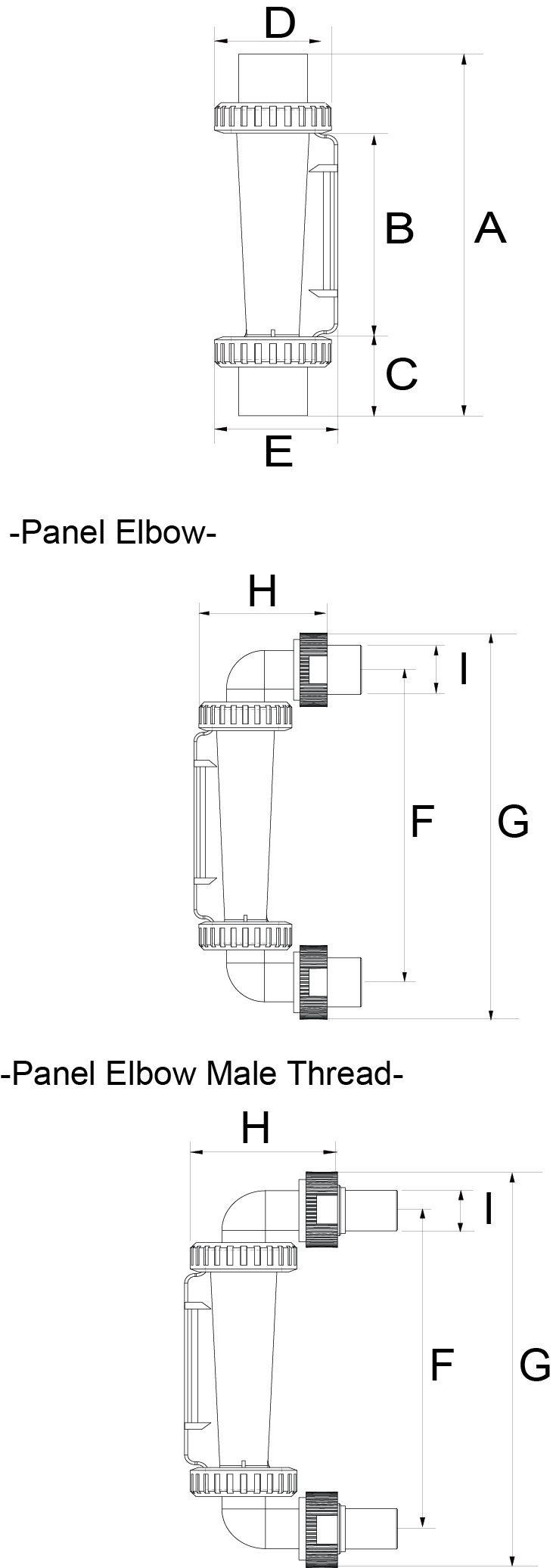

Kích thước lưu lượng kế
                                                                                                        đơn vị:mm
Thông số nguồn   A     B   C   D     E   Loại bảng điều khiển Cân nặng
(g)
F G   H     i
3/4" Ren ngoài 192 104 44 51 56.5 - - - -
3/4" Ren trong 189 104 42.5 51 56.5 - - - -
3/4"CNS 199 104 47.5 51 56.5 - - - -
3/4"ASTM 189 104 47.5 51 56.5 - - - -
3/4"JIS 199 104 47.5 51 56.5 - - - - 135
3/4"DIN 196 104 46 51 56.5 - - - -
3/4"JIS MAX 194 104 45 51 56.5 - - - -
PP OD32
ID26
181 104 38.5 51 56.5 - - - -
PP
OD32.2
ID26.2
192 104 44 51 56.5 - - - -
PP OD32
ID24
187 104 41.5 51 56.5 - - - -
1/2" Ren ngoài 192 104 44 51 56.5 - - - -
1/2" Ren trong 184 104 40 51 56.5 - - - -
1/2"CNS 185 104 40.5 51 56.5 - - - -
1/2"ASTM 184 104 40 51 56.5 - - - -
1/2"JIS 185 104 40.5 51 56.5 - - - -
1/2"DIN 188 104 42 51 56.5 - - - -
Panel Elbow
- 104 - 51 56.5 182 221 55.5 21.2
3/4"PT
Panel Elbow
Male Thread
- 104 - 51 56.5 180 219 55 27

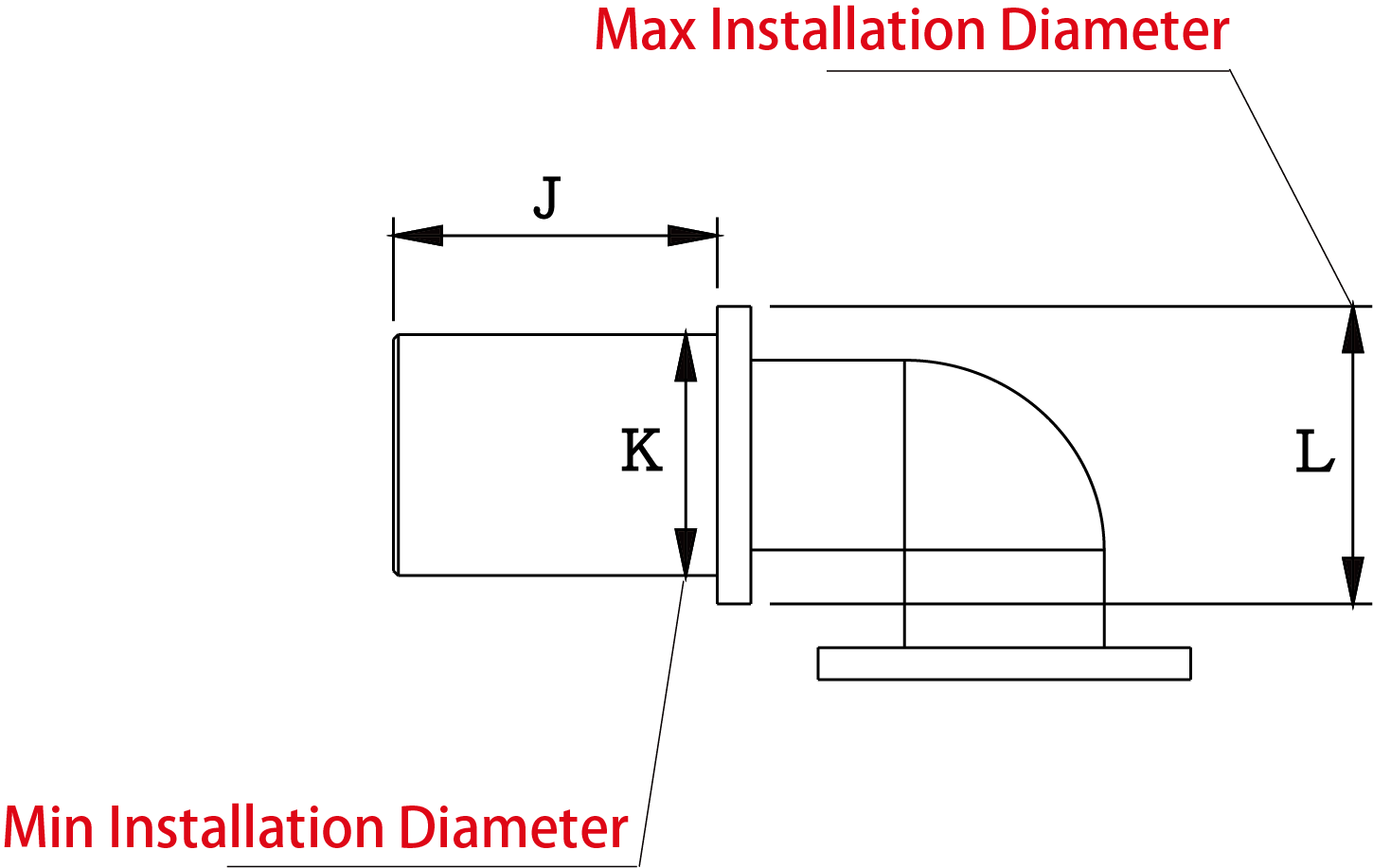

-Panel Elbow-

Panel Elbow
Installation S
ize
         J                   K                   L
33.5
ø26.6 ø32.6

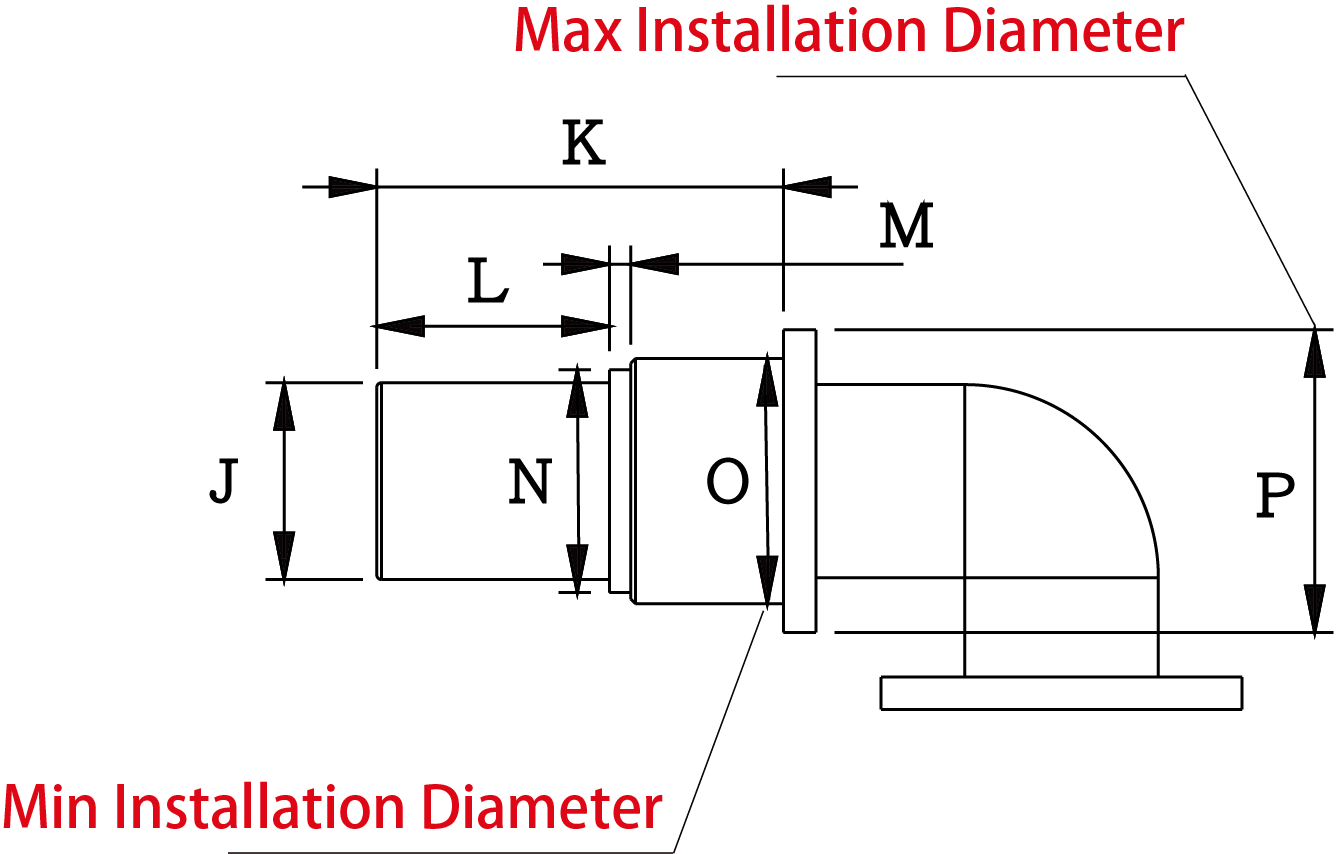

 -Panel Elbow Male Thread-

Panel Elbow
Installation S
ize
J K L M    N    O
P
ø21.2
43.7 25.0 2.30 24.0 ø26.6
ø32.6





                             LORRIC Lưu lượng

















Lắp đặt
Bước 1.
Vui lòng xác nhận đường dây chính đã được lắp đặt theo chiều dọc
Bước 2.
Trước tiên, tháo rời hai đầu của đầu nối và thân lưu lượng kế
Bước 3.
Lắp đặt đầu nối (bao gồm đai ốc)
LORRIC Lưu lượng
LORRIC Lưu lượng
LORRIC Lưu lượng



Bước 3-1.
Vui lòng sử dụng băng Teflon cho đầu nối miệng ren

Tăng độ kín khít với dây chính



Bước 3-2.
Khi lắp đặt đầu nối dạng ống chèn
Ở bên trong mối nối và bên ngoài đường ống
Dính keo hai bên cùng lúc và dán lại



Bước 4.
Chờ cho đến khi keo PVC khô hoàn toàn và cố định
Và sau khi khí keo bay hơi hoàn toàn
Dùng tay vặn chặt đai ốc vào thân lưu lượng kế



LORRIC Lưu lượng
LORRIC Lưu lượng
LORRIC Lưu lượng

Nhấp để xem hướng dẫn lắp đặt lưu lượng kế chi tiết
